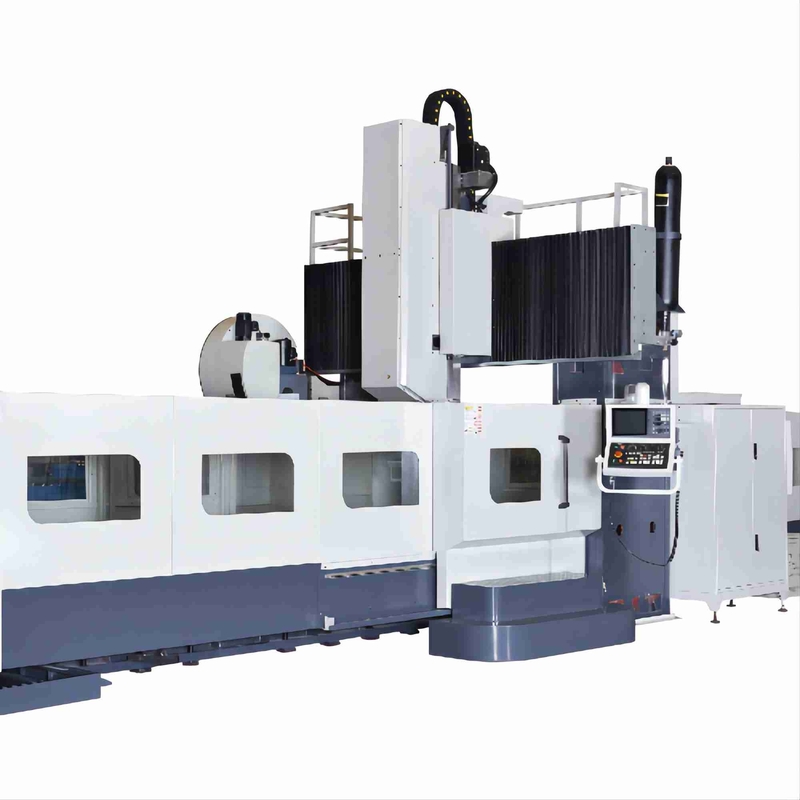

Bock-Art Mitte der Doppelt-Spalten-maschinellen Bearbeitung symmetrisches DCMC Sp2540f
Einzelheiten zum Produkt
| Produktname: | Der Doppeltspalten-maschinellen Bearbeitung SP2540F DCMC Mitte | Worktablegröße: | 4000x2500mm |
|---|---|---|---|
| Längsachse der reise X: | 4200mm | Achse des Katzfahrens Y: | 2900mm |
| Vertikale Achse der Reise Z: | 1000mm | Maximum lastentragend vom Worktable: | 16000kg |
| Max.Spindle-Geschwindigkeit: | 6000rpm | Abstand zwischen zwei Spalten: | 3000mm |
| Abstand von der Tischplatte, zum der Nase in die Höhe zu schießen: | 250-1250mm | T-Schlitzgröße: | 11*28*200mm |
| Hervorheben |
Mitte der Bock-doppelte Spalten-maschinellen Bearbeitung,Symmetrische doppelte Mitte der Spalten-maschinellen Bearbeitung,Symmetrische Bock-Art Mitte der maschinellen Bearbeitung |
||
Beschreibung des Produkts
Hohe Starrheit SP2540F DCMC MITTE DER DOPPELT-SPALTEN-MASCHINELLEN BEARBEITUNG
Produkt-Anzeige
Mitte der SP2540F-Bock-maschinellen Bearbeitung erbt die Vorteile der traditionellen starken Starrheit des Grundrahmens der BockWerkzeugmaschine, symmetrische Struktur, starke Stabilität und so weiter und stellt modernes dynamisches steifes Konzept des Entwurfes vor, um den Entwurf von beweglichen Teilen zu optimieren.
Die großen Castings wie der Worktable, das Bett, die Spalte, der Strahl und das RAM der Mitte der Bockmaschinellen bearbeitung SP2540F werden vom hochwertigen Roheisen gemacht. Der innere Hohlraum des Castings ist eine Bienenwabenmittel-Anordnungsstruktur. Der Entwurf wird vorangebracht. Alle werden mit dem Altern behandelt, zum des residuell internen Druckes zu beseitigen und des materiellen Stalles zu machen. Stellen Sie die Stabilität der Genauigkeit der Werkstückmaschinellen bearbeitung und das Leben der Werkzeugmaschine sicher. Der Bock wird aus einer Traverse und zwei Senkrechten verfasst, die in drei Arten unterteilt werden: örtlich festgelegte Traverse, örtlich festgelegte Traverse durch Positionierungsblock und angehoben und zufällig gesenkt.
WERKZEUGMASCHINENgesamtplan der SP2540F-Bockmaschinellen bearbeitung Mittelfür Spaltenbockrahmenkonstruktion des örtlich festgelegten Strahls örtlich festgelegte, hauptsächlich bestanden aus Bett, Tabelle, Spalte, Strahl, Sattel, RAM, Hydrauliksystem, Schmiersystem, Abkühlen und Filtrationssystem, Chipabbaugerät, freitragende Zugleitung und elektronische Kontrollsystemkomponenten. Das Bett und der Worktable werden vom hochfesten Roheisen- und Harzsand hergestellt. X-Achsenführer nimmt Hochleistungsführerstützstruktur, die Position an und Zahl des Hochlagerdiablockes werden angemessen auf jedem linearen Führer der Rolle entsprechend mechanischem Prinzip vereinbart, damit die Werkzeugmaschine hohe Starrheit und langfristige stabile Genauigkeit erhalten kann.
Zubehör
schraubenartige VerdoppelungSpäneförderer, eine Kettenart Späneförderer
SpindelÖlkühler, Diskettenölabstreicheisen, freier mainlenance 10years Reduzierer
Fußbremse, Leiter
Technische hauptsächlichparameter
| Einzelteil | Einheit | SP2260F | SP2540F |
| X-Achsenreise | Millimeter | 6200 | 4200 |
| Y-Achsenreise | Millimeter | 2250 | 2900 |
| Z-Achsenreise | Millimeter | 1000 | 1000 |
| Abstand von der Tischplatte zu Spindelnase |
Millimeter | 250-1250 | 250-1250 |
| Abstand von der Tischplatte zu Boden |
Millimeter | 795 | 855 |
| Abstand zwischen zwei Spalten | Millimeter | 2400 | 3000 |
| Worktablelänge | Millimeter | 6000 | 4000 |
| Worktablebreite | Millimeter | 2000 | 2500 |
| Max. ladendes Lager der Tabelle | Kilogramm | 14000 | 16000 |
| T-Schlitzgröße | Millimeter | 11*22*160 | 11*28*200 |
| Quadratische RAM-Größe | Millimeter | 400x400 | 400x400 |
| Hauptleistungsstärke | Kilowatt | 30/37 | 30/37 |
| Spindelgeschwindigkeit | U/min | 6000 | 6000 |
| Spindeldrehmoment | Nanometer | 1000 | 1000 |
| Spindelkonus | # | 50 | 50 |
| Werkzeugspannkraft | kgf | 1800±10% | 1800±10% |
| Schnelle Vorschubgeschwindigkeit (X/Y/Z) | m/min | 10/10/10 | 10/10/10 |
| Maschinengewicht | T | 40 | 38 |
