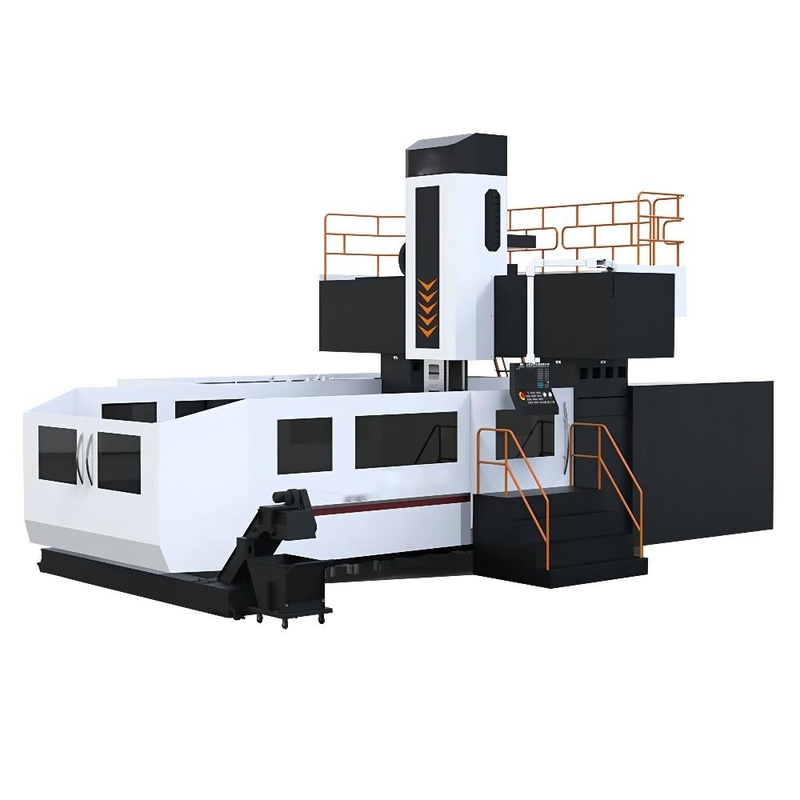

SP2260F-Bock-Art vertikaler Mitte-schwerer Ausschnitt DCMC der maschinellen Bearbeitung
Einzelheiten zum Produkt
| Product name: | SP2260F double column machining center | Worktable size: | 6000x2000mm |
|---|---|---|---|
| Longitudinal travel X axis: | 6200mm | Cross travel Y axis: | 2250mm |
| Vertical travel Z axis: | 1000mm | Max.Load bearing of worktable: | 14000kg |
| Max.Spindle speed: | 6000rpm | Distance between two columns: | 2400mm |
| Distance from table surface to spindle nose: | 250-1250mm | T slot size: | 11*22*160mm |
| Hervorheben |
DCMC-Bock-Art vertikale Mitte der maschinellen Bearbeitung,Schwere Schnittbock-Art vertikale Mitte der maschinellen Bearbeitung |
||
Beschreibung des Produkts
SP2260F Gantry-Bearbeitungszentrum erbt die Vorteile der starken Steifigkeit, symmetrische Struktur und starke Stabilität der traditionellen Gantry-Maschinenwerkzeug-Basisrahmen,und führt ein fortschrittliches dynamisches starres Konzept ein, um das Design beweglicher Teile zu optimierenDie Maschine weist ein hohes Drehmoment und gute schnelle Reaktionsmerkmale auf und eignet sich für Automobil, Formen, Luftfahrt, Hardware und andere mechanische Verarbeitungsbereiche.
Das Portale-Bearbeitungszentrum SP2260F bezieht sich auf das Bearbeitungszentrum mit der Spindelachse und dem Arbeitstisch senkrecht darauf.Sattel und andere BauteileNach dem Portalsystem kann es in Festbalktyp, Bewegungsbalktyp und Bewegungskolonnentyp unterteilt werden.
SP2260F Gantry-Bearbeitungszentrum Werkzeugmaschine Gesamtlayout für feste Balken feste Säule Gantry-Rahmenstruktur, hauptsächlich aus Bett, Arbeitsbank, Säule, Balken, Sattel, Ram, hydraulisches System,Schmiersystem, Kühl- und Filtrationssystem, Splitterentfernungseinrichtung, Kantilever-Bedienfeld und elektronische Steuerungskomponenten.Der Hauptmotor ist durch eine hochsteife Kupplung an die Hauptwelle angeschlossenDie Hauptwelle besteht aus hochwertigem Legierungsstahl, Kohlenstoff- und Stickstoffdämpfung.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.
- mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W
- Spindelölkühlgerät, Scheibenölschmiergerät, 10 Jahre kostenlos
- Fußbremse, Leiter
| Artikel | Einheit | SP2260F | SP2540F |
|---|---|---|---|
| X-Achsenbewegung | mm | 6200 | 4200 |
| Fahrt auf der Y-Achse | mm | 2250 | 2900 |
| Z-Achsenfahrt | mm | 1000 | 1000 |
| Abstand von der Tischfläche bis Spindelnase | mm | 250 bis 1250 | 250 bis 1250 |
| Abstand von der Tischfläche bis Boden | mm | 795 | 855 |
| Abstand zwischen zwei Spalten | mm | 2400 | 3000 |
| Länge des Arbeitstisches | mm | 6000 | 4000 |
| Breite des Arbeitstisches | mm | 2000 | 2500 |
| Max. Lastlager des Tisches | Weigerung | 14000 | 16000 |
| Größe der Schlitze in T | mm | 11*22*160 | 11*28*200 |
| Quadratische Ramgröße | mm | 400 x 400 | 400 x 400 |
| Hauptmotorleistung | kW | 30/37 | 30/37 |
| Drehzahl der Spindel | Umdrehungen pro Minute | 6000 | 6000 |
| Drehmoment der Spindel | Nm | 1000 | 1000 |
| Spindelverstärker | # | 50 | 50 |
| Werkzeugspannkraft | kgf | 1800 ± 10% | 1800 ± 10% |
| Schnelle Zufuhrgeschwindigkeit ((X/Y/Z) | m/min | 10/10/10 | 10/10/10 |
| Maschinengewicht | T | 40 | 38 |
