Hohe Doppelt-Spalte der Starrheits-Bock-maschinellen Bearbeitung der Mitte-SP2240F Dcmc
Einzelheiten zum Produkt
| Produktname: | Der Doppelt-Spalten-maschinellen Bearbeitung SP2240F Dcmc Mitte | Worktablegröße: | 4000x2000mm |
|---|---|---|---|
| Längsachse der reise X: | 4200mm | Achse des Katzfahrens Y: | 2250mm |
| Vertikale Achse der Reise Z: | 1000mm | Maximum lastentragend vom Worktable: | 12000kg |
| Max.Spindle-Geschwindigkeit: | 6000rpm | Abstand zwischen zwei Spalten: | 2400mm |
| Abstand von der Tischplatte, zum der Nase in die Höhe zu schießen: | 250-1250mm | T-Schlitzgröße: | 11*22*160mm |
| Hervorheben |
Hohe Mitte der Starrheits-Bock-maschinellen Bearbeitung,Mitte der SP2240F-Bock-maschinellen Bearbeitung,Dcmc-Doppelt-Spalten-Maschinen-Mitte |
||
Beschreibung des Produkts

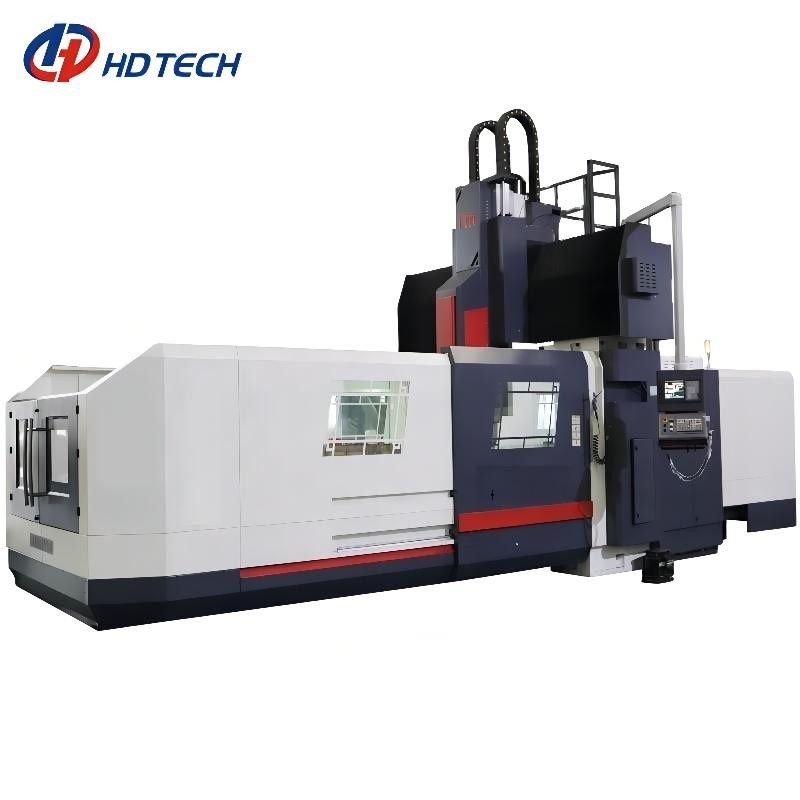

Hohe Starrheit SP2240F DCMC MITTE DER DOPPELT-SPALTEN-MASCHINELLEN BEARBEITUNG
Produkt-Anzeige
Mitte der SP2240F-Bock-maschinellen Bearbeitung erbt die Vorteile der traditionellen starken Starrheit des Grundrahmens der BockWerkzeugmaschine, symmetrische Struktur, starke Stabilität und so weiter und stellt modernes dynamisches steifes Konzept des Entwurfes vor, um den Entwurf von beweglichen Teilen zu optimieren. Die Maschine hat die drehmomentstarken und guten schnellen Ansprechcharakteristika, die für Automobil, Form, Aerospace, Hardware und andere Felder der mechanischen Verarbeitung passend sind.
Die Mitte der Bockmaschinellen bearbeitung SP2240F ist ein Mitteleinrichtungssenkrechtes der maschinellen Bearbeitung zur Spindelachse und zum Worktable. Sie wird aus einem Spitzenstrahl und einer doppelten Spalte, mit einer Traverse in der Mitte verfasst. Es ist für die Verarbeitung von großen Werkstücken und von Werkstücken mit komplexen Formen besonders passend, und sie ist jetzt mehr und mehr weitverbreitet.
WERKZEUGMASCHINENgesamtplan der SP2240F-Bockmaschinellen bearbeitung Mittelfür Spaltenbockrahmenkonstruktion des örtlich festgelegten Strahls örtlich festgelegte, hauptsächlich bestanden aus Bett, Werktisch, Spalte, Strahl, Sattel, RAM, Hydrauliksystem, Schmiersystem, Abkühlen und Filtrationssystem, Chipabbaugerät, freitragende Zugleitung und elektronische Kontrollsystemkomponenten. Das Bett und der Worktable werden vom hochfesten Roheisen- und Harzsand hergestellt. X-Achsenführer nimmt Hochleistungsführerstützstruktur, die Position an und Zahl des Hochlagerdiablockes werden angemessen auf jedem linearen Führer der Rolle entsprechend mechanischem Prinzip vereinbart, damit die Werkzeugmaschine hohe Starrheit und langfristige stabile Genauigkeit erhalten kann.
Zubehör
schraubenartige VerdoppelungSpäneförderer, eine Kettenart Späneförderer
SpindelÖlkühler, Diskettenölabstreicheisen, freier mainlenance 10years Reduzierer
Fußbremse, Leiter
Technische hauptsächlichparameter
| Einzelteil | Einheit | SP2230F | SP2240F |
| X-Achsenreise | Millimeter | 3200 | 4200 |
| Y-Achsenreise | Millimeter | 2250 | 2250 |
| Z-Achsenreise | Millimeter | 1000 | 1000 |
| Abstand von der Tischplatte zu Spindelnase |
Millimeter | 250-1250 | 250-1250 |
| Abstand von der Tischplatte zu Boden |
Millimeter | 795 | 795 |
| Abstand zwischen zwei Spalten | Millimeter | 2400 | 2400 |
| Worktablelänge | Millimeter | 3000 | 4000 |
| Worktablebreite | Millimeter | 2000 | 2000 |
| Max. ladendes Lager der Tabelle | Kilogramm | 10000 | 12000 |
| T-Schlitzgröße | Millimeter | 11*22*160 | 11*22*160 |
| Quadratische RAM-Größe | Millimeter | 400x400 | 400x400 |
| Hauptleistungsstärke | Kilowatt | 30/37 | 30/37 |
| Spindelgeschwindigkeit | U/min | 6000 | 6000 |
| Spindeldrehmoment | Nanometer | 1000 | 1000 |
| Spindelkonus | # | 50 | 50 |
| Werkzeugspannkraft | kgf | 1800±10% | 1800±10% |
| Schnelle Vorschubgeschwindigkeit (X/Y/Z) | m/min | 10/10/10 | 10/10/10 |
| Maschinengewicht | T | 36 | 37 |
