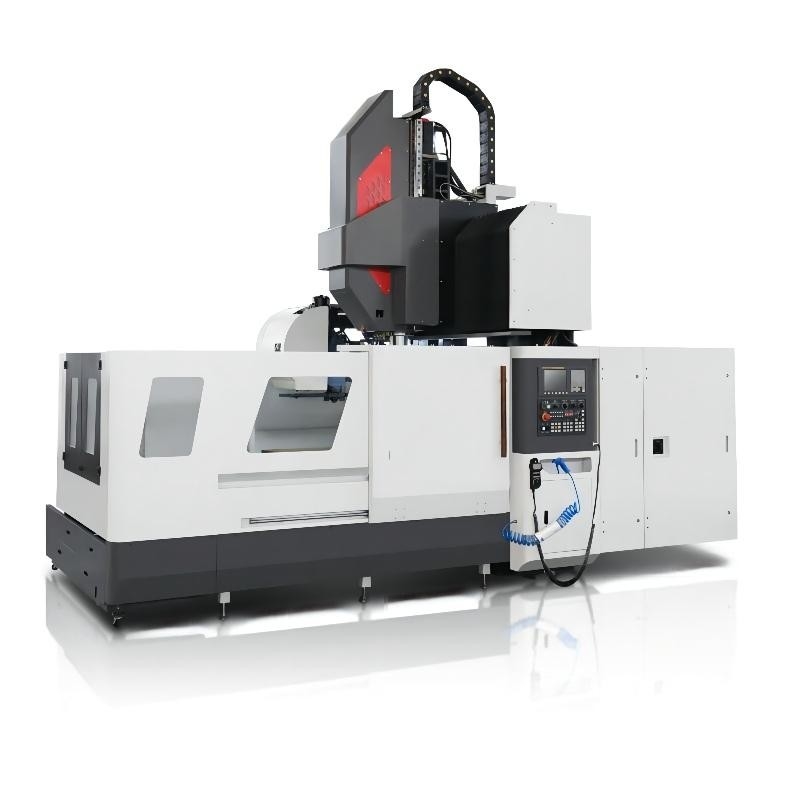

Mitte-doppelte Spalte SP1830F 6000rpm der hohe Präzisions-Bock-maschinellen Bearbeitung

Diese doppelte Mitte der Spaltenmaschinellen bearbeitung SP-1830F, basiert auf den traditionellen Entwurfsanforderungen der hohen Starrheit, symmetrische Struktur und starke Stabilität, nimmt es das moderne Konzept des Entwurfes der dynamischer Steifigkeit an und unterdessen optimiert die beweglichen Teile. Gekennzeichnet durch großes Drehmoment und schnelle Antwort, ist es die erste Wahl für Bearbeitungsbereich, der weit wie Automobil, Form, Luftfahrt-, Militär und Hardware bedeckt.

1. Hohe Starrheit und zuverlässige Genauigkeit.

Die Hauptteile wie Basis, Worktable, Spalte, Strahl, bewegliche Basis und Sattel alle werden mit erstklassigem Harzsand geformt, während sie durch graues Roheisen der hohen Qualität gemacht werden. Die Eigenspannung wird durch umfassende Wärmebehandlung freigegeben. Außerdem mit gut verteilten Quantitäten von verstärken Sie Rippen, die Maschine wird garantiert mit Stärke, Starrheit und Stabilität. X, y-Äxte treffen mit den linearen Führungsschienen der Rolle der schweren Last zu, gekennzeichnet durch hohe Starrheit und gute dynamische Genauigkeit. Der Getriebeteil auf allen drei Äxten sind mit dem Reiben von doppelten Nusskugelumlaufspindeln des großen Durchmessers installiert, der durch Kompaktbauweise, glatte bewegliche und hohe Präzision gekennzeichnet wird. Der Anhänger auf Kugelumlaufspindeln werden mit taiwanesischem Markenlager der hohen Qualität angewendet. Die beide Enden werden vor-ausgedehnt, die den Genauigkeitsverlust während der thermischen Erweiterung vermindern. Diese zwei Teile verfassen das stabilisierte, starke mechanische Kraftübertragungssystem. Der Strahl ist von getretenem Bau, so von der großen Querschnitt- und Führungsschienenspanne entworfen, verkürzt Abstand von Spindelmitte zu die Führungsschiene, die über Drehungsdrehmoment, alle Garantie die gute steife Struktur kleiner ist. Taiwanesische Marke, fachkundige Spindel für doppelte Mitte der Spaltenmaschinellen bearbeitung, wird er durch Fett geschmiert, das die Spindel mit örtlich festgelegter, konstanter Schmierung sicherstellt. Unterdessen spart er den Wartungsservice. Schießen Sie das Festklemmen in die Höhe und UNO-festklemmend wird mit hydraulischer Art angenommen, die für das große Drehmoment passender ist, das mit niedriger Störungsrate schneidet. Der Werkzeugwechsler ist in der linken Seite der Spalte, von scheibenartigem 24T.

Genauigkeit 2.High und dynamische Resonanz.
Die Spindelfront ist mit 4 Gruppen Lagern φ90 installiert, während am Ende sie mit Rollenlager zutrifft, das der Spindel nicht nur mit hoher Starrheit aber auch mit hoher Drehgenauigkeit ermöglicht. Das Spindelbewegungsgetriebe wird durch den Direktanschluss der Spindeleinheit und der hohen Starrheitskoppelung erreicht. Hier für die Koppelung verwenden wir berühmte deutsche Marke MAYR. Welches bessere Orientierungswartegeschwindigkeit der maschinellen Bearbeitung und Oberflächenbeschaffenheit und Genauigkeit sicherstellt. Die linearen Führungsschienen X der Rolle und y-Äxte werden durch hohe Genauigkeit und große Vorspannung, mit Reibungskoeffizienten nur von 0,002 gekennzeichnet. Welches in hohem Grade das Maschinenkriechen vermindert. Die Getriebemotoren auf drei Äxten werden direkt mit STOBER-Gangreduzierer angeschlossen, der die Fütterungsgetriebegenauigkeit verbessert und auch das Schnittdrehmoment sicherstellt. Z-Achse ist vom hydraulischen ausgeglichenen Verdoppelungzylinder entworfen, dessen dynamische Resonanz viel eher ist. Und die ganze Struktur ist für Wartung durchführbarer.

Leistungsfähigkeit 3.High

Spindelgeschwindigkeit 6000rpm, Max.rapid-Zufuhr von drei Äxten ist 12m/min, mit AusschnittVorschubzahl von 8 m/min

Arbeitsbereich 4.Wider

Verglichen mit der Spalten-maschinellen Bearbeitung der ähnlichen Größe doppelter Mitte, liefert der größere 2.0M Abstand zwischen Spalte zwei breiteren Bearbeitungsbereich.

Zusätze 5.Standard
schraubenartige VerdoppelungSpäneförderer, eine Kettenart Späneförderer
SpindelÖlkühler, Diskettenölabstreicheisen, freier mainlenance 10years Reduzierer
Fußbremse, Leiter
