Dreh- Kopf-Ram Turning And Milling Machine-Knie-Art Universal-X6242
Einzelheiten zum Produkt
| Produktname: | Knie-artige Fräsmaschine des Universaldrehkopfes X6242 | Worktablegröße: | 420x1800mm |
|---|---|---|---|
| T-Schlitze (N×W×D): | 3×18×90 Millimeter | Maximum lastentragend vom Worktable: | 800 Kilogramm |
| Längsreise (Handbuch/Energie) X: | 1200/1180 Millimeter | Katzfahren (manuell/Energie) Y: | 360/350 Millimeter |
| vertikale Reise (Handbuch/Energie) Z: | 470/450 Millimeter | Hauptleistungsstärke: | 11 Kilowatt |
| Vertikale Fräskopfleistungsstärke: | 3Kw | Maschinenmaß: | 2522×2262×2210mm |
| Hervorheben |
Drehkopf-Drehenund Fräsmaschine,Universaldrehenund Fräsmaschine,X6242 Ram Milling Machine |
||
Beschreibung des Produkts

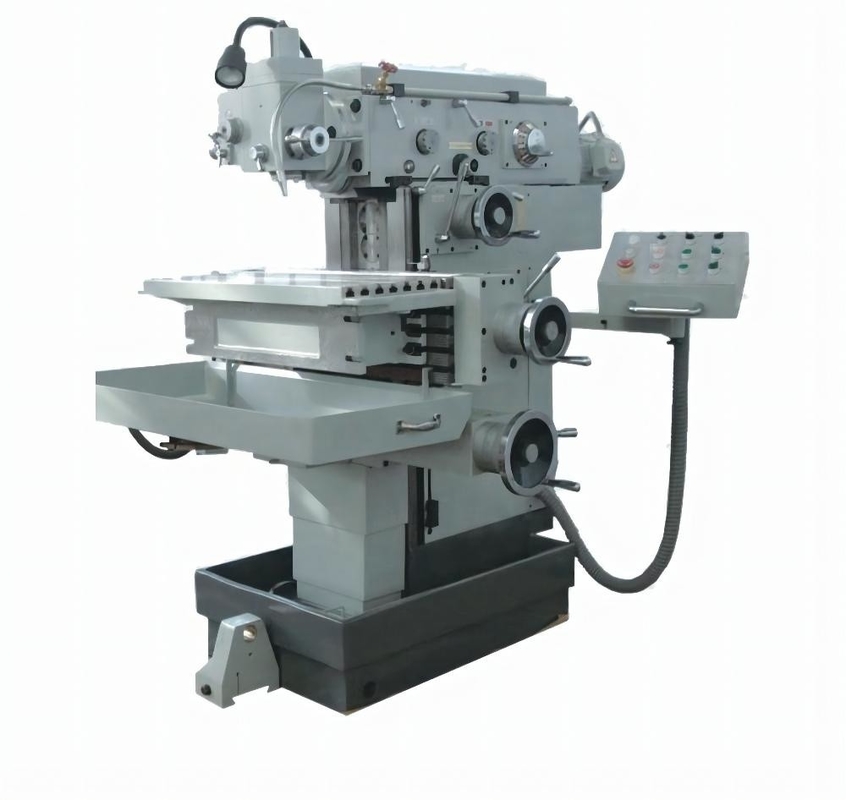

Drehenund Fräsmaschine des Knie-artigen RAMs des Universaldrehkopfes X6242 für Verkauf
Produkt-Darstellung
Basiert Knie-artige Fräsmaschine des Universaldrehkopfes X6242 auf X6142 mit einem Zusatz des overarm Getriebes und drived durch einen unterschiedlichen Motor, um die Leistung der Maschine zu verbessern. Als Universalfräsmaschine mit Grundfunktion der Fräsmaschine und es mit einem Universaldrehfräskopf auf overarm installiert sein, um als vertikale kann Fräsmaschine zu arbeiten. Die Pinole können hochschieben u. unten zu zusammengearbeitet mit Worktablebewegung und auch bohren, bohrt das Klopfen und das Nachbohren sogar geneigtes Loch. Zwei Spindeln drived separat u. Inter- verschlossenes.
Produkt-Konfiguration
| Haupt-specifictions |
Einheit |
X6232B | X6242 |
| Worktable-Größe | Millimeter | 320×1320 | 420×1800 |
| T-Schlitze (N×W×D) | Millimeter | 3×18×80 | 3×18×90 |
| Maximum lastentragend vom Worktable | Kilogramm | 500 | 800 |
|
Längsreise (Handbuch/Energie) X |
Millimeter | 800/780 | 1200/1180 |
| Katzfahren (manuelle Energie) Y | Millimeter | 300/280 | 360/350 |
|
vertikale Reise (Handbuch/Energie) Z |
Millimeter | 410/400 | 470/450 |
| Max.rotary-Winkel von Worktable | ±45° | ±45° | |
|
Horizontales Mahlen Spindelkonus |
7:24: 00/ISO50# | 7:24: 00/ISO50# | |
|
Horizontales Mahlen Spindelbohrungsdurchmesser |
Millimeter | Φ29 | Ø29 |
| Abstand vom horizontalen Frässpindelgesicht zum Worktable |
Millimeter |
30 | 440 |
30 | 500 |
| Abstand von der horizontalen Frässpindelmitte zu bewaffnen |
Millimeter |
155 |
201 |
| Horizontaler Frässpindellagerdurchmesser |
Millimeter |
Ф100 |
Ф100 |
|
Vertikales Mahlen Spindelbohrungsdurchmesser |
7:24 /ISO40# | 7:24 /ISO40# | |
|
Vertikales Mahlen Spindelkonus |
Millimeter | Ф20 | Ф20 |
| Abstand vom vertikalen Spindelgesicht zur horizontalen Spindelmitte |
Millimeter |
15 | 95 |
60 | 140 |
| Vertikaler Spindellagerdurchmesser | Millimeter | Ф95 | Ф95 |
| Abstand der vertikalen Spindelbewegung | Millimeter | 80 | 80 |
| Drehwinkel des Universalfräskopfs | 360° | 360° |
| Horizontale Spindelgeschwindigkeitsschritte | Schritte | 18 | 18 |
| Horizontaler Spindeldrehzahlbereich | U/min | 30 | 1500 | 30 | 1500 |
| Vertikale Spindelgeschwindigkeitsschritte | Schritte | 12 | 12 |
|
Vertikale Spindelgeschwindigkeit Strecke |
U/min | 52 | 1400 | 52 | 1400 |
| Vorschubgeschwindigkeitsschritte | Schritte | 18 | 18 |
| Vorschubgeschwindigkeitsstrecke: Längsx | mm/min | 15 | 750 | 22 | 1100 |
| Kreuz Y | mm/min | 15 | 750 | 22 | 1100 |
| Vertikales Z | mm/min | 5,7 | 280 | 8,3 | 410 |
| Schnelle Vorschubgeschwindigkeitsstrecke: Längsx | mm/min | 2250 | 2400 |
| Kreuz Y | mm/min | 2250 | 2400 |
| Vertikales Z | mm/min | 844 | 900 |
| Hauptleistungsstärke | Kilowatt | 7,5 | 11 |
| Hauptbewegungsdrehende Geschwindigkeit | U/min | 960 | 960 |
| Zufuhrleistungsstärke | Kilowatt | 1,5 | 3 |
|
Zufuhrbewegungsdrehen Geschwindigkeit |
U/min | 960 | 1420 |
| Kühlmittelpumpenenergie | Kilowatt | 0,12 | 0,12 |
|
Kühlmittelpumpendrehen Geschwindigkeit |
L/min | 2760 | 2760 |
| Vertikale Fräskopfleistungsstärke | Kilowatt | 3 | 3 |
| Drehende Geschwindigkeit des vertikalen Fräskopfs | U/min | 1420 | 1420 |
| Maschinenmaß | Millimeter |
2327×1792 ×2000 |
2522×2262 ×2210 |
| Maschinengewicht | Kilogramm | 3500 | 5300 |
Produktverpacken
Produkt-Highlights
Drehenund Fräsmaschine des Knie-artigen RAMs des Universaldrehkopfes X6242 für Verkauf Produkt-Darstellung Basiert Knie-artige Fräsmaschine des Universaldrehkopfes X6242 auf X6142 mit einem Zusatz des overarm Getriebes und drived durch einen unterschiedlichen Motor, um die Leistung der Maschine zu ...
