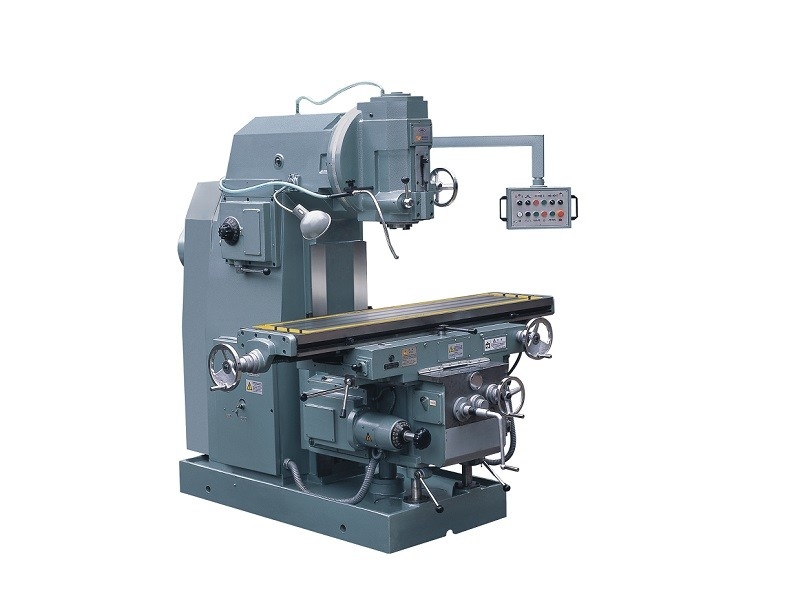

Vertikale Art Fräsmaschine 11Kw 420x1800mm des Knie-X5042
Einzelheiten zum Produkt
| Produktname: | Vertikale Art Fräsmaschine des Knies X5042 | Worktablegröße: | 420x1800mm |
|---|---|---|---|
| T-Schlitze (N×W×D): | 3×18×90 Millimeter | Maximum lastentragend vom Worktable: | 800 Kilogramm |
| Längsreise (Handbuch/Energie) X: | 1200/1180 Millimeter | Katzfahren (manuell/Energie) Y: | 360/350 Millimeter |
| vertikale Reise (Handbuch/Energie) Z: | 470/450 Millimeter | Hauptleistungsstärke: | 11Kw |
| Maschinenmaß: | 2522×2265×2432mm | Maschinengewicht: | 4450kg |
| Hervorheben |
420x1800mm Knie-Art Fräsmaschine,Art Fräsmaschine des Knie-X5042,vertikale Mühle des Knie-11Kw |
||
Beschreibung des Produkts
Vertikale Art Fräsmaschine des Knies X5042
Produkt-Darstellung
Vertikale Fräsmaschine X5042, passend für Stange, Oblate, Winkel, Formungs- und Endenfräser, Fläche, Steigung, Winkel-, Nut- und Randverarbeitung. Nach der Installierung der Teilapparatzusätze auf diese Werkzeugmaschine, es das Werkstück wie Gang, können, Bohrwerkzeug, Spiralennut, Nocken- und Trommelrad, etc. auch, mahlend, das in Bearbeitungsindustrien weitverbreitet ist. Die Teile der Werkzeugmaschinen, die einfach zu tragen sind, werden mit FreigabenVerstelleinrichtungen ausgerüstet, um die Genauigkeit und die Arbeitsstabilität der Werkzeugmaschinen sicherzustellen. Die Maschine hat einen guten Ineinander greifenmechanismus der Sicherheitsvorrichtung, der manuellen Zufuhr und der Bewegungszufuhr. Jeder Anschlag wird mit einem Grenzgerät ausgerüstet, um die Sicherheit von Betreibern und von Werkzeugmaschinen sicherzustellen.
Hauptmerkmale:
1. Worktable kann ±45° drehen, das auch Selbstzufuhr u. schnelle Zufuhr herein 3 Richtungen kann.
2. Vertikaler Fräskopf ist Einzelteile, dass Pinole durch Griffrad auf rechter Seite vertikal sich bewegen können.
3. Spindelgeschwindigkeit wird durch einzelne Lenkstange mit 20 Schritten gesteuert.
4. Fütterungsgetriebe ist auf links der Worktablebasis, mit Fütterungsmotor auf Rückseite installiert, um die Geschwindigkeit mit 15 Schritten zu erhalten.
5. Fütterungsgeschwindigkeits-Operationskasten wird auf der rechten Seite des Worktable, der zu Fütterungsgetriebe symmetrisch ist, es macht unterschiedliche Bewegung vom Worktable gehangen.
6. Hauptführungsschienen der Maschine sind rechteckige Art mit haltbaren Maßen, hohe Genauigkeit zu halten.
7. Mit hoher Spindelenergie u. breitem Drehzahlbereich kann Maschine die hohe Geschwindigkeit tun, die mit harten Legierungswerkzeugen mahlt.
8. Die Maschine kann die Hochleistungsmaschinelle Bearbeitung mit guter Starrheit tun.
9. Installiert mit komplettem Abkühlen u. Schmiersystem.
Produkt-Konfiguration
| Haupt-specifictions | Einheit | X5030C | X5036 | X5042 |
| Worktable-Größe | Millimeter | 300×1250 | 360×1600 | 420×1800 |
| T-Schlitze (N×W×D) | Millimeter | 3×14×63 | 3×18×80 | 3×18×90 |
| Maximum lastentragend vom Worktable | Kilogramm | 250 | 500 | 800 |
| Längsreise (Handbuch/Energie) X | Millimeter | 800 | 1020/1000 | 1200/1180 |
| Katzfahren (manuell/Energie) Y | Millimeter | 265 | 300/280 | 360/350 |
| vertikale Reise (Handbuch/Energie) Z | Millimeter | 410 | 410/400 | 470/450 |
| Max.rotary-Winkel des vertikalen Fräskopfs | ±45° | ±45° | ±45° | |
| Laubendurchmesser | Millimeter | Ф22, Ф27 | Ф32 Ф40 | Ф32 Ф40 |
| Abstand von der Spindelmitte zur vertikalen Führerweise | Millimeter | 290 | 380 | 450 |
| Abstand von der Worktablemitte zur vertikalen Führerweise | Millimeter | 152 | 417 | 235 | 535 | 275 | 655 |
| Abstand von Spindelnase zu Worktableoberfläche | Millimeter | 60 | 470 | 60 | 460 | 40 | 510 |
| Spindelbohrungsverjüngung | 7:24 No.40 | 7:24 No.50 | 7:24 No.50 | |
| Spindelspulenreise | Millimeter | 70 | 75 | 85 |
| Spindelgeschwindigkeitsschritte | Schritte | 12 | 18 | 18 |
| Spindeldrehzahlbereich | r/min | 35 | 1600 | 30 | 1500 | 30 | 1500 |
| Vorschubgeschwindigkeitsschritte | Schritte | 12 | 18 | 18 |
|
Vorschubgeschwindigkeitsstrecke (X/Y/Z) |
Millimeter Minute |
15 | 800 15 | 800 6 | 270 |
15 | 750 15 | 750 5,7 | 280 |
22 | 1100 22 | 1100 8,3 | 410 |
| Schnelle Vorschubgeschwindigkeitsstrecke (X/Y/Z) |
Millimeter Minute |
2100/2100/880 | 2250/2250/844 | 2400/2400/900 |
| Hauptleistungsstärke | Kilowatt | 4 | 7,5 | 11 |
| Zufuhrleistungsstärke | Kilowatt | 0,75 | 1,5 | 3 |
| Maschinenmaß | Millimeter | 1750/1500/1800 | 2307/2067/2096 | 2522/2265/2432 |
| Paketmaß | Millimeter | 1660/1570/2180 | 2200/1770/2270 | 2450/2280/2460 |
| Maschinengewicht | Kilogramm | 1800 | 3370 | 4450 |
| Spannungs-Frequenz | V/Hz | 380/50 | 380/50 | 380/50 |
Produkt-Highlights
