Vertikale Knie-Art Universalität der Fräsmaschine-hohe Starrheits-X5030C
Einzelheiten zum Produkt
| Produktname: | Vertikale Knie-artige Fräsmaschine X5030C | Worktablegröße: | 300x1250mm |
|---|---|---|---|
| T-Schlitze (N×W×D): | 3×14×63 Millimeter | Maximum lastentragend vom Worktable: | 250 Kilogramm |
| Längsreise (Handbuch/Energie) X: | 800 Millimeter | Katzfahren (manuell/Energie) Y: | 265 Millimeter |
| vertikale Reise (Handbuch/Energie) Z: | 410 Millimeter | Hauptleistungsstärke: | 4 Kilowatt |
| Maschinenmaß: | 1750×1500×1800mm | Maschinengewicht: | 1800kg |
| Hervorheben |
Hohe Starrheits-Knie-Art Fräsmaschine,X5030C-Knie-Art Fräsmaschine,Vertikales allgemeinhinknie-Fräsmaschine |
||
Beschreibung des Produkts

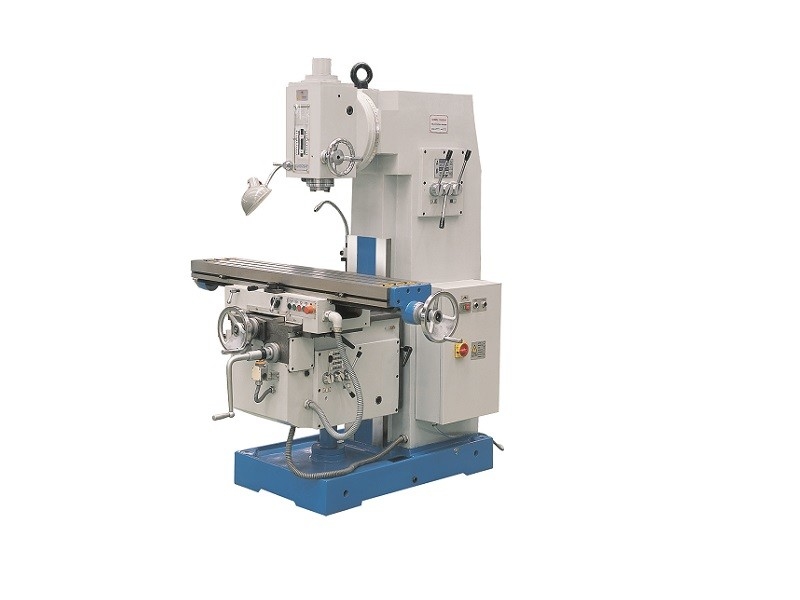

Vertikale Knie-artige Fräsmaschine hoher Starrheit X5030C Universalität
Produkt-Darstellung
Die Fräsmaschine vertikalen Knies X5030C ist eine vielseitige Werkzeugmaschine mit einer breiten Palette des Gebrauches. Die Maschine wird mit flachen Fräsern, zylinderförmige Fräser, Scheibenfräser ausgerüstet, schiefe Fräser und Formungsfräser, die für die Verarbeitung von verschiedenen Werkstücken passend sind. Ausgerüstet mit optionalen Zusätzen, kann die Maschine an einer Vielzahl der Verarbeitung angewendet werden. Das Hauptwellengetriebe wird durch eine kreisähnliche Pumpe geschmiert, um zu garantieren, dass die Gänge gut abgekühlt und geschmiert werden. Alle Zufuhrschienen- und -Kugelumlaufspindelpaare werden zentral von den manuellen Ölern geschmiert.
Produkt-Konfiguration
| Haupt-specifictions | Einheit | X5030C | X5036 | X5042 |
| Worktable-Größe | Millimeter | 300×1250 | 360×1600 | 420×1800 |
| T-Schlitze (N×W×D) | Millimeter | 3×14×63 | 3×18×80 | 3×18×90 |
| Maximum lastentragend vom Worktable | Kilogramm | 250 | 500 | 800 |
| Längsreise (Handbuch/Energie) X | Millimeter | 800 | 1020/1000 | 1200/1180 |
| Katzfahren (manuell/Energie) Y | Millimeter | 265 | 300/280 | 360/350 |
| vertikale Reise (Handbuch/Energie) Z | Millimeter | 410 | 410/400 | 470/450 |
| Max.rotary-Winkel des vertikalen Fräskopfs | ±45° | ±45° | ±45° | |
| Laubendurchmesser | Millimeter | Ф22, Ф27 | Ф32 Ф40 | Ф32 Ф40 |
| Abstand von der Spindelmitte zur vertikalen Führerweise | Millimeter | 290 | 380 | 450 |
| Abstand von der Worktablemitte zur vertikalen Führerweise | Millimeter | 152 | 417 | 235 | 535 | 275 | 655 |
| Abstand von Spindelnase zu Worktableoberfläche | Millimeter | 60 | 470 | 60 | 460 | 40 | 510 |
| Spindelbohrungsverjüngung | 7:24 No.40 | 7:24 No.50 | 7:24 No.50 | |
| Spindelspulenreise | Millimeter | 70 | 75 | 85 |
| Spindelgeschwindigkeitsschritte | Schritte | 12 | 18 | 18 |
| Spindeldrehzahlbereich | r/min | 35 | 1600 | 30 | 1500 | 30 | 1500 |
| Vorschubgeschwindigkeitsschritte | Schritte | 12 | 18 | 18 |
|
Vorschubgeschwindigkeitsstrecke (X/Y/Z) |
Millimeter Minute |
15 | 800 15 | 800 6 | 270 |
15 | 750 15 | 750 5,7 | 280 |
22 | 1100 22 | 1100 8,3 | 410 |
| Schnelle Vorschubgeschwindigkeitsstrecke (X/Y/Z) |
Millimeter Minute |
2100/2100/880 | 2250/2250/844 | 2400/2400/900 |
| Hauptleistungsstärke | Kilowatt | 4 | 7,5 | 11 |
| Zufuhrleistungsstärke | Kilowatt | 0,75 | 1,5 | 3 |
| Maschinenmaß | Millimeter | 1750/1500/1800 | 2307/2067/2096 | 2522/2265/2432 |
| Paketmaß | Millimeter | 1660/1570/2180 | 2200/1770/2270 | 2450/2280/2460 |
| Maschinengewicht | Kilogramm | 1800 | 3370 | 4450 |
| Spannungs-Frequenz | V/Hz | 380/50 | 380/50 | 380/50 |
Verpackung u. Lieferung
