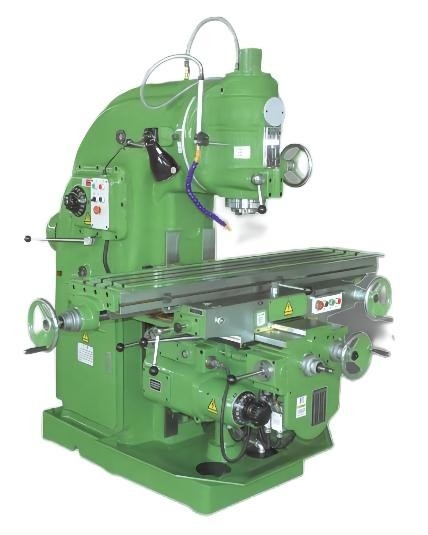

Vertikales Knie-artiges Fräsmaschineuniversalmetallfräsmaschine X5032B
Produkt-Darstellung
Vertikale Knie-artige Fräsmaschine X5032B ist eine universelle Maschine, die in der breiten Palette benutzt werden kann. Angebracht mit Gesicht, ist zylinderförmige, Seiten-, abgeschrägte und gebildete Fräser, die Maschine passend, verschiedene Werkstücke zu verarbeiten. Ausgerüstet mit optionalen Zusätzen, wie Drehtabelle und Teilapparat, kann Maschine auf die vielseitige Verarbeitung anwendbar sein. Es ist eine ideale Werkzeugmaschine für die maschinelle Bearbeitung des Prozesses, das toolmaking maintenance&.
Hauptmerkmale:
1. Worktable kann ±45° drehen, das auch Selbstzufuhr u. schnelle Zufuhr herein 3 Richtungen kann.
2. ist Vertikalenfräskopf Einzelteile, dass Pinole durch Griffrad auf rechter Seite vertikal sich bewegen können.
3. wird Spindelgeschwindigkeit durch einzelne Lenkstange mit 20 Schritten gesteuert.
4. ist Fütterungsgetriebe auf links der Worktablebasis, mit Fütterungsmotor auf Rückseite installiert, um die Geschwindigkeit mit 15 Schritten zu erhalten.
5. wird Fütterungsgeschwindigkeits-Operationskasten auf der rechten Seite des Worktable, der zu Fütterungsgetriebe symmetrisch ist, es macht unterschiedliche Bewegung vom Worktable gehangen.
6. sind Hauptführungsschienen der Maschine rechteckige Art mit haltbaren Maßen, hohe Genauigkeit zu halten.
7. Mit hoher Spindelenergie u. breitem Drehzahlbereich kann Maschine die hohe Geschwindigkeit tun, die mit harten Legierungswerkzeugen mahlt.
8. Die Maschine kann die Hochleistungsmaschinelle Bearbeitung mit guter Starrheit tun.
9. installiert mit komplettem Abkühlen u. Schmiersystem.
Produkt-Konfiguration
| Haupt-specifictions | Einheit | X5025B | X5032B |
| Worktable-Größe | Millimeter | 250×1100 | 320×1320 |
| T-Schlitze (N×W×D) | Millimeter | 3×14×63 | 3×18×80 |
| Maximum lastentragend vom Worktable | Kilogramm | 250 | 500 |
| Längsreise (Handbuch/Energie) X | Millimeter | 720 | 800/780 |
| Katzfahren (manuell/Energie) Y | Millimeter | 270 | 300/280 |
| vertikale Reise (Handbuch/Energie) Z | Millimeter | 410 | 410/400 |
| Max.rotary-Winkel des vertikalen Fräskopfs | ±45° | ±45° | |
| Laubendurchmesser | Millimeter | Ф22, Ф27 | Ф32 Ф40 |
| Abstand von der Spindelmitte zur vertikalen Führerweise | Millimeter | 290 | 380 |
| Abstand von der Worktablemitte zur vertikalen Führerweise | Millimeter | 160-430 | 235 | 535 |
| Abstand von Spindelnase zu Worktableoberfläche | Millimeter | 60 | 470 | 60 | 460 |
| Spindelbohrungsverjüngung | 7:24 NEIN: 40 | 7:24 No.50 | |
| Spindelspulenreise | Millimeter | / | 75 |
| Spindelgeschwindigkeitsschritte | Schritte | 12 | 18 |
| Spindeldrehzahlbereich | r/min | 35 | 1600 | 30 | 1500 |
| Vorschubgeschwindigkeitsschritte | Schritte | 12 | 18 |
|
Vorschubgeschwindigkeitsstrecke (X/Y/Z) |
Millimeter Minute |
12 | 560 12 | 560 5 | 226 |
15 | 750 15 | 750 5,7 | 280 |
| Schnelle Vorschubgeschwindigkeitsstrecke (X/Y/Z) |
Millimeter Minute |
1780/1780/720 | 2250/2250/844 |
| Hauptleistungsstärke | Kilowatt | 4 | 7,5 |
| Zufuhrleistungsstärke | Kilowatt | 0,75 | 1,5 |
| Maschinenmaß | Millimeter | 1670/1350/1800 | 2307/1707/2096 |
| Paketmaß | Millimeter | 1660/1570/2180 | 2200/1770/2270 |
| Maschinengewicht | Kilogramm | 1800 | 3200 |
| Spannungs-Frequenz | V/Hz | 380/50 | 380/50 |
FAQ
1. Was ist Ihre Mindestbestellmenge und Garantie?
: MOQ ist eingestelltes eins und Garantie ist ein Jahr.
System CNC-2.What verwenden Sie?
: FANUC, SIEMENS, MISTSUBISHI, LNC, SYNETC, GSK, etc. Er hängt von Ihrer Wahl ab.
3.When ist die Lieferfrist?
: Herkömmliche Maschinen, werden wir Lieferung dann innerhalb 30-45 Werktage empfingen nachher Ihre Ablagerung, wenn einige spezielle Maschinen einige longer.we geben Ihnen die Antwort dementsprechend sind.
4.How kann ich die passendsten Maschinen wählen?
: Informieren Sie uns bitte Ihre Bearbeitungsnachfrage- oder Maschinengröße, können wir das beste Modell für Sie wählen, oder Sie können das genaue Modell durch selbst wählen. Sie können die zeichnenden Produkte auch schicken uns, wir wählen die passendsten Maschinen für Sie.
5. Was ist Ihre Vertragsklauseln?
: UHRKETTE, CFR, CIF oder andere Ausdrücke sind alle annehmbar.
6. Was ist die Zahlungsbedingungen?
: T/T, 30% Anfangszahlung wenn Auftrag, 70% Balancenzahlung vor Versand;
Unwiderruflicher LC am Anblick.
