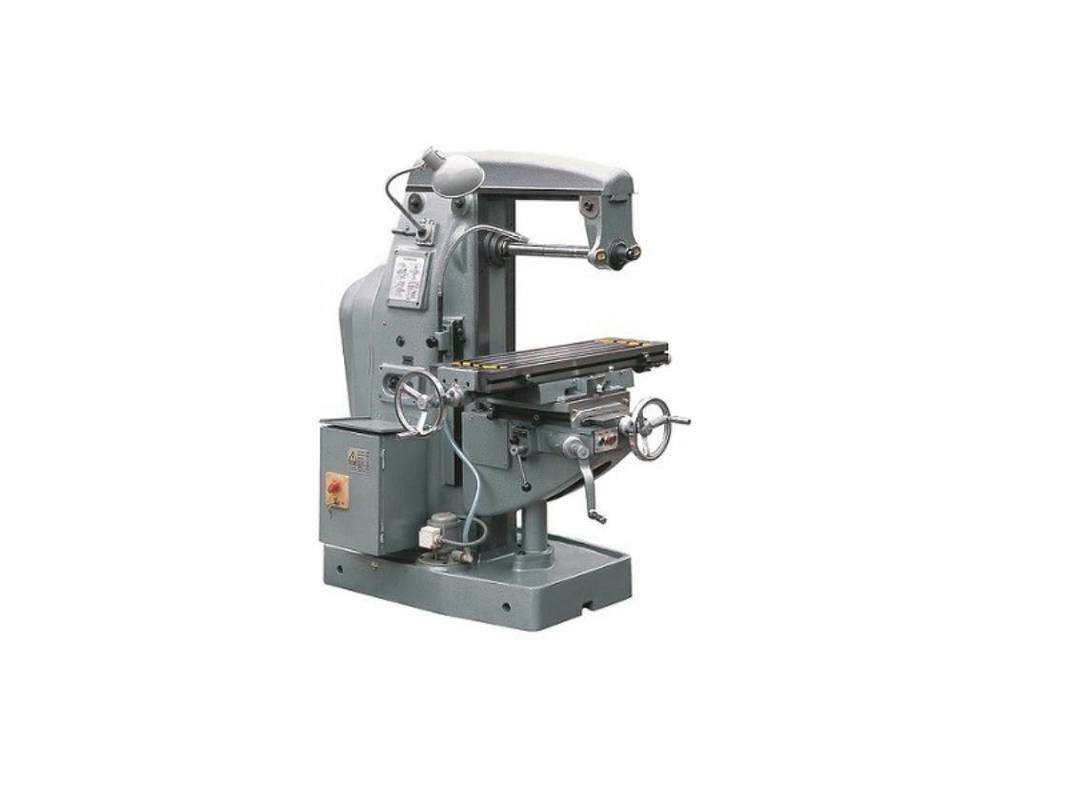

Universalwerkzeugfräsmaschine 2,4 kW Knie-Metall-Schneidemaschine
Einzelheiten zum Produkt
| Produktbezeichnung: | 57-3D universelle Kniefräsmaschine | Größe des Arbeitstisches: | 250 x 900 mm |
|---|---|---|---|
| T-Schlitze ((N×W×D): | 3 × 14 × 54 mm | Max. Belastung des Arbeitstisches: | 200 kg |
| Längsfahrt (Handwerk/Kraft) X: | 480 Millimeter | Kreuzfahrt (Handwerk/Kraft) Y: | 165 Millimeter |
| Vertikalfahrt (manuell/Power) Z: | 300 mm | Hauptmotorleistung: | 2/2.4 kW |
| Maschinenabmessung: | Für die Verwendung in Kraftfahrzeugen | Maschinengewicht: | 1100kg |
| Hervorheben |
Maschine zur Verarbeitung von Werkzeugen,Maschine zur Maschinenbearbeitung,2.4 kW Metallschneidmaschine |
||
Beschreibung des Produkts
Maschinen zur Verarbeitung von Metallen
Produktpräsentation
57-3D universelle Knie-Fräsmaschine ist eine Maschine für den allgemeinen Gebrauch, die in einem breiten Bereich verwendet werden kann.die Maschine ist für die Verarbeitung von Flachmaschinen geeignetDie Maschine ist mit optionalem Zubehör wie dem vertikalen Fräskopf und dem Trennkopf ausgestattet und kann für eine vielseitige Bearbeitung verwendet werden..Mit hoher Steifigkeit, Genauigkeit und Effizienz ist es eine ideale Werkzeugmaschine für Bearbeitungsprozesse, Wartung, Werkzeuge, Werkzeuge und Formen.
Der Arbeitstisch kann sich um ±45° drehen und für die automatische und schnelle Zufuhr verwendet werden.
Verhärtete und geerdete Schiebewege sorgen für eine hohe Genauigkeit.
Mit hoher Motorleistung und breiter Geschwindigkeitsspanne passt sich die Maschine beim Einsatz von Hartlegierungsschneidern an das Schneiden mit hoher Geschwindigkeit an.
Komplettes Kühlmittel- und Schmiersystem.
DRO-Ausrüstung ist optional.
Produktkonfiguration
| Artikel 1 | Einheit | 57-3D | X6130C | X6132B |
| Größe des Arbeitstisches | mm | 250 x 900 | 300x1250 | 320x1320 |
| T-Schlitze (N × W × D) | mm | 3 × 14 × 54 | 3 × 14 × 63 | 3 × 18 × 80 |
| Max. Belastung des Arbeitstisches | Weigerung | 200 | 250 | 500 |
| Längsfahrt (Handwerk/Kraft) X | mm | 480 | 800 | 800/780 |
| Kreuzfahrt (Handwerk/Kraft) Y | mm | 165 | 235 | 300/280 |
| Vertikalfahrt (manuell/Power) Z | mm | 300 | 440 | 410/400 |
| Max. Drehwinkel des Arbeitstisches | ± 45° | ± 45° | ± 45° | |
| Durchmesser der Scheinwand | mm | Φ22 Ø27 | Φ22 Ø27 | Φ22 Φ27 Φ32 |
| Abstand vom Spindelzentrum zum Arm | mm | 160 | 162 | 155 |
| Abstand von der Mitte des Tisches zur vertikalen Führung | mm | 205-370 Jahre | 190 bis 420 | 235 bis 535 |
| Abstand von der Spindelmitte zur Arbeitsplatte | mm | 60 bis 360 | 30 bis 470 | 40 bis 440 |
| Spindellochverjüngung | Wir haben es nicht geschafft. | 7- Nein.40 | 7- Nein.50 | |
| Spindelgeschwindigkeitsschritte | Schritte | 12 | 12 | 18 |
| Drehzahlbereich der Spindel | r/min | 32 bis 1250 | 35 bis 1600 | 30 bis 1500 |
| Schritt für Schritt der Zuführgeschwindigkeit | Schritte | 12 | 12 | 18 |
| Einspeisungsgeschwindigkeitsbereich (X/Y/Z) | mm/min | 5.6 ¢ 181 11.3 366 4.5 ¢ 146.2 |
15 ¢ 800 15 ¢ 800 6 ¢ 270 |
15 ¢ 750 15 ¢ 750 5.7 ¢ 280 |
| Geschwindigkeitsbereich der schnellen Zufuhr (X/Y/Z) | mm/min | / | 2100/2100/880 | 2250/2250/844 |
| Hauptmotorleistung | KW | 2/2.4 | 4 | 7.5 |
| Kraft des Motors | KW | / | 0.75 | 1.5 |
| Maschinenabmessung | mm | 1400/1330/1478 | 1650/1540/1720 | 2327/1792/1720 |
| Packungsgröße | mm | 1330/1430/1930 | 1650/1570/2160 | 2200/1780/2120 |
| Maschinengewicht | Weigerung | 1100 | 1750 | 2850 |
| Spannung/Frequenz | V/Hz | 380/50 | 380/50 | 380/50 |
Produkt-Highlights
Maschinen zur Verarbeitung von Metallen Produktpräsentation 57-3D universelle Knie-Fräsmaschine ist eine Maschine für den allgemeinen Gebrauch, die in einem breiten Bereich verwendet werden kann.die Maschine ist für die Verarbeitung von Flachmaschinen geeignetDie Maschine ist mit optionalem Zubehör ...
