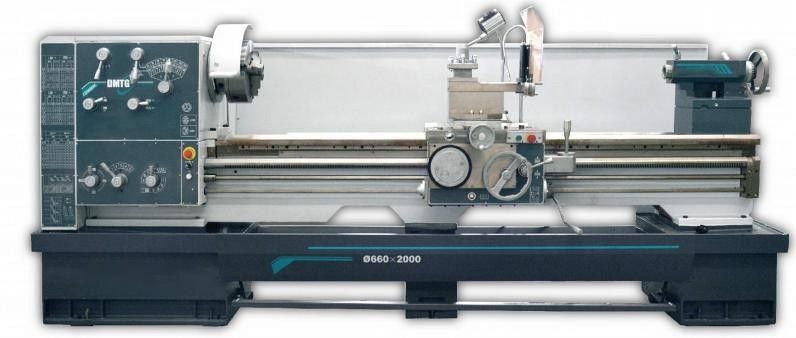

Metalldrehenuniversaldrehmaschine-Maschine 1700 U/min Tornos CDS6156C CDS6256C
Einzelheiten zum Produkt
| Produkt-Name: | Horizontale Drehbankmaschine CDS6156C/CDS6256C benutzt für verschiedene Drehenprozesse | Max. Schwingendurchmesser über Bett: | Ø560mm |
|---|---|---|---|
| Max.swing-Durchmesser über Planschlitten: | Ø350mm | Max.swing-Durchmesser im Abstand: | —/Ø800mm |
| Max. Werkstücklänge: | 750/1000/1500/2000/3000mm | Max. Schneidlänge: | 700/950/1450/1950/2950mm |
| Spindelbohrung: | Ø105 (zulässige Stange diameter≤Ø103) Millimeter | Spindeldrehzahlbereiche: | 26-1700 (16 Geschwindigkeiten) U/min |
| Spindelleistungsstärke: | 7,5 (10 HP) Kilowatt | Durchmesser von Pinolen: | Ø75mm |
| Hervorheben |
Tornos-Universaldrehmaschine-Maschine,1700 U-/minuniversaldrehmaschine-Maschine,Tornos-Metalldrehendrehbank-Maschine |
||
Beschreibung des Produkts
CDS6156C-/CDS6256Cuniversaldrehmaschine-Maschinenmetall/Tornos-Universalität
Produkt-Darstellung
Gewöhnliche Drehbänke CDS-C Reihe können für alle Arten Drehen benutzt werden verarbeitend, wie: innerer und äußerer Zylinder, Stirnfläche, Kegeldrehenteile; Gesattelte Drehbänke können für das Drehen des großen Durchmessers oder der verformten Teile benutzt werden. Entsprechend dem Antrag des Kunden stellen wir metrische oder Zollgewindewerkzeugmaschinen zur verfügung, um das Drehen von metrischen, Zoll-, Modul- und Durchmesserneigungsfaden abzuschließen. Komplette Bohrung, bohrend, Höhlen und anderesarbeit.
Hauptmerkmale
1. Der Maschinenkörper casted mit hochfestem Roheisen, und die Führungsschiene des Maschinenbetts nimmt einen Berg-förmigen und flachen Führungsschieneplan an.
Großer lastentragender Abschnitt hat deshalb gute Starrheit und Stoßdämpfung, die Hochpräzisionsausschnitt sicherstellen können.
2. Die mechanische Gleitplattekupplung wird im Hauptwellenkasten der Werkzeugmaschine benutzt: durch den Betätigungshebel gibt es keinen Bedarf, die Geschwindigkeit des Motors zu ändern
Und stoppen Sie den Motor kann verwirklichen, dass die Spindelgeschwindigkeitsänderung, der Halt, die Umkehrung und der Spindelkasten gezwungen wird, um sich zu schmieren.
3. mechanischer Werkzeughalter der Hoch-Starrheit mit hoher Zuverlässigkeit.
4. Die Art des Fadens kann durch das Ändern der Griffposition des Zufuhrkastens der Werkzeugmaschine geändert werden.
| Standardkonfigurationen | |
| Klemme 3-Jaw | Leitspindelabdeckung |
| Örtlich festgelegte Mitte des Reitstocks | Posten des Werkzeugs 4-way |
| Fußbremse | Standardtoolkit |
| Stabiler Rest (≥1500mm verfügbar) | |
| Nachfolgerrest (≥1500mm verfügbar) | |
| Optionale Konfigurationen | ||
| Klemme 4-Jaw | Schnell-Änderungswerkzeugposten | |
| Klemmenschutz | Werkzeugpostenschutz | |
| Hinterer Spritzenschutz | Livemitte des Reitstocks | |
| Planscheibe | Fadenskala | |
| Antriebsplatte | Kegeldrehenzubehör | |
| DRO | Wagenhalt | |
| Justierbare Auflagen | Ankerbolzen |
|
| Spindelmitte und Mittelärmel | ||
| Stabiler rest&Follow Rest (≤1000mm verfügbar) | ||
Produkt-Konfiguration
| Produktmodell | EINHEIT | CDS6150C | CDS6250C | CDS6156C | CDS6256C | CDS6166C | CDS6266C | |
| Spezifikation | ||||||||
| Max. Schwingendurchmesser über Bett | Millimeter | Ø500 | Ø560 | Ø660 | ||||
| Max.swing-Durchmesser über Planschlitten | Millimeter | Ø290 | Ø350 | Ø440 | ||||
| Max.swing-Durchmesser im Abstand | Millimeter | — | Ø760 | — | Ø800 | — | Ø870 | |
| Länge im Abstand | Millimeter | — | 280 | — | 280 | — | 280 | |
| Max. Werkstücklänge | Millimeter | 750/1000/1500/2000/3000 | ||||||
| Max. Schneidlänge | Millimeter | 700/950/1450/1950/2950 | ||||||
| Spindel | ||||||||
| Spindelnase | D8 | |||||||
| Spindelbohrung | Millimeter | Ø105 (zulässiger Stangendurchmesser ≤Ø103) | ||||||
| Futtergröße | Millimeter | Ø315 | ||||||
| Verjüngung der Spindelbohrung | 110 mm/1: 20 | |||||||
| Max.Spindle-Drehmoment | Nanometer | 1100 | ||||||
| Spindeldrehzahlbereiche | U/min | 26-1700 (16 Geschwindigkeiten) | ||||||
| Spindelspitzenhöhe | Millimeter | 250 | 280 | 325 | ||||
| Spindelleistungsstärke | Kilowatt | 7,5 (10 HP) | ||||||
| Reitstock | ||||||||
| Durchmesser von Pinolen | Millimeter | Ø75 | ||||||
| Reise von Pinolen | Millimeter | 150 | ||||||
| Verjüngung von Pinolen | M.Ü. No.5 | |||||||
| Feeds&Threads (metrische Schraube *inch Schraube) | ||||||||
| Längszufuhr | 0.044-1.48〜 *0.044 0,148 in/rpm mm/rpm (45 Arten) (45 Arten) | |||||||
| Quervorschub | 0.022~0.74mm/rpm (45 Arten) *0.031-0.092 in/rpm (45 Arten) | |||||||
| Metrische Faden | Millimeter | 0.5-80 (73 Arten der Arten-*53) | ||||||
| Modulare Faden | Millimeter | 0.5-40 (45 Arten der Arten-*66) | ||||||
| Zollgewinde | TPIs | 7/16-80 (47 Arten der Arten-*47) | ||||||
| Diametrale Neigungsfaden | DP | 7/8~160 (47 Arten der Arten-*48) | ||||||
| Werkzeugposten | ||||||||
| Max.tool-Schaftgröße | Millimeter | 25X25 | ||||||
| Reise des Oberschlittens | Millimeter | 150 | ||||||
| Maschinenmaße (L*W*H) |
Millimeter | 2680X1223X1295 (750) 2930X1223X1295 (1000) 3430X1223X1295 (1500) 3930X1223X1295 (2000) 4930X1223X1295 (3000) | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325 (1500) 3930X1223X1325 (2000) 4930X1223X1325 (3000) |
2680X1223X1370 (750) 2930X1223X1370 (1000) 3430X1223X1370 (1500) 3930X1223X1370 (2000) 4930X1223X1370 (3000) |
||||
| Maschinengewicht | Kilogramm | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
Verpackung
FAQ
Q1.How, zum meiner Untersuchung zu senden?
Sie können mit uns durch E-Mail, Telefonanruf, Mitteilung (was APP ist, plaudern wir, Skype) in Verbindung treten.
Q2., wie lang kann ich Feedback nach Untersuchung erhalten?
Wir antworten Ihnen innerhalb 6hours am Arbeitstag.
Q3.Delivery-Zeit
Maschinenauftrag nimmt, 30-45 Tage nachdem Ablagerungszahlung empfing. Bitte Untersuchungsverkäufe.
Q4.What ist das Paket? Ist es für Versand passend?
Maschine ist durch wasserdichten Stoff zu bedeckt. Und durch Standardexportholzetui mit Stahlfuß verpackt werden. Er ist für Überseetransport sehr viel stark.
Q5.Payment-Ausdruck
30% durch T/T als Anzahlung, Balance 70% durch T/T vor Lieferung. Wenn andere Zahlungsbedingungen, wir sich besprechen können. Willkommen zu den Untersuchungsverkäufen.
Q6., wie lang ist die Garantie für Maschinen?
Maschinengarantie ist, 12 Monate nachdem Waren empfangen. in der Garantiezeit können wir neue freie Teile für das Ändern zur Verfügung stellen.
Q7.Can Sie ausführen, zu unserem Platz zu kommen, bei der Maschineninstallation u. -kommission zu helfen?
Ja sind unsere Ingenieure verfügbar, zu Ihrem Platz zu reisen. Runde Flugtickets u. Anpassung sind zu Ihren Kosten.
Q8. Wenn ich nicht können kann funktionieren. Kann Ihr Ingenieur mir helfen, auf Maschine gut zu programmieren?
Sicher. Sie können Ihre ausführliche Probe drawing.engineer zur Verfügung stellen können auf Maschine gut programmieren. Oder in einigen Maschinen, setzen uns wir in U-Diskette des Operationsvideos, um Ihnen zu helfen.
