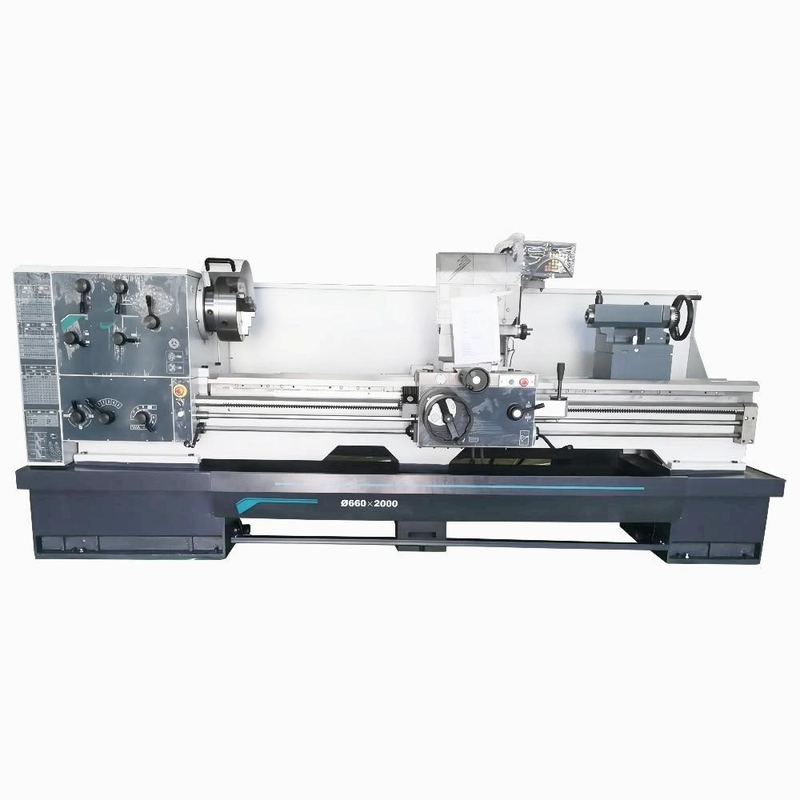

Manuelle Durchzugsmittlere Gap Drehbank-Maschine der drehbank-Maschinen-CDS6150C CDS6250C
Einzelheiten zum Produkt
| Produkt-Name: | Horizontale Drehbankmaschine CDS6150C/CDS6250C benutzt für verschiedene Drehenprozesse | Max. Schwingendurchmesser über Bett: | Ø500mm |
|---|---|---|---|
| Max.swing-Durchmesser über Planschlitten: | Ø290mm | Max.swing-Durchmesser im Abstand: | —/Ø760mm |
| Max. Werkstücklänge: | 750/1000/1500/2000/3000mm | Max. Schneidlänge: | 700/950/1450/1950/2950mm |
| Spindelbohrung: | Ø105 (zulässige Stange diameter≤Ø103) Millimeter | Spindeldrehzahlbereiche: | 26-1700 (16 Geschwindigkeiten) U/min |
| Spindelleistungsstärke: | 7,5 (10 HP) Kilowatt | Durchmesser von Pinolen: | Ø75mm |
| Hervorheben |
Manuelle Durchzugsdrehbank-Maschine,Mittlere Durchzugsdrehbank-Maschine,Mittlere Gap-Drehbank-Maschine |
||
Beschreibung des Produkts
Manuelle Art Faden CDS6150C/CDS6250C, der mittlere Größen-Gap-Drehbankmaschine maschinell bearbeitet
Produkt-Darstellung
Gewöhnliche Drehbänke der CD--sreihe haben eine populäre rechtwinklige flache Form mit weit Vorder- und Rückseite den Beinen. Das Bett hat durchgemacht
löschende und, mit einer löschenden Härte von G50 reibende Hochfrequenzoberfläche. Der headbox Gang hat Hochfrequenz durchgemacht
das Löschen und das Präzisionsreiben der Zähne und die Ganggenauigkeit können gerade 7. erreichen. Die Maßgenauigkeit der Teile
verarbeitet auf dieser Maschine kann IT7 gerade erreichen, und die Oberflächenrauigkeit kann Niveau 1,6 erreichen.
Produkt-Konfiguration
| Produktmodell | EINHEIT | CDS6150C | CDS6250C | CDS6156C | CDS6256C | CDS6166C | CDS6266C | |
| Spezifikation | ||||||||
| Max. Schwingendurchmesser über Bett | Millimeter | Ø500 | Ø560 | Ø660 | ||||
| Max.swing-Durchmesser über Planschlitten | Millimeter | Ø290 | Ø350 | Ø440 | ||||
| Max.swing-Durchmesser im Abstand | Millimeter | — | Ø760 | — | Ø800 | — | Ø870 | |
| Länge im Abstand | Millimeter | — | 280 | — | 280 | — | 280 | |
| Max. Werkstücklänge | Millimeter | 750/1000/1500/2000/3000 | ||||||
| Max. Schneidlänge | Millimeter | 700/950/1450/1950/2950 | ||||||
| Spindel | ||||||||
| Spindelnase | D8 | |||||||
| Spindelbohrung | Millimeter | Ø105 (zulässiger Stangendurchmesser ≤Ø103) | ||||||
| Futtergröße | Millimeter | Ø315 | ||||||
| Verjüngung der Spindelbohrung | 110 mm/1: 20 | |||||||
| Max.Spindle-Drehmoment | Nanometer | 1100 | ||||||
| Spindeldrehzahlbereiche | U/min | 26-1700 (16 Geschwindigkeiten) | ||||||
| Spindelspitzenhöhe | Millimeter | 250 | 280 | 325 | ||||
| Spindelleistungsstärke | Kilowatt | 7,5 (10 HP) | ||||||
| Reitstock | ||||||||
| Durchmesser von Pinolen | Millimeter | Ø75 | ||||||
| Reise von Pinolen | Millimeter | 150 | ||||||
| Verjüngung von Pinolen | M.Ü. No.5 | |||||||
| Feeds&Threads (metrische Schraube *inch Schraube) | ||||||||
| Längszufuhr | 0.044-1.48〜 *0.044 0,148 in/rpm mm/rpm (45 Arten) (45 Arten) | |||||||
| Quervorschub | 0.022~0.74mm/rpm (45 Arten) *0.031-0.092 in/rpm (45 Arten) | |||||||
| Metrische Faden | Millimeter | 0.5-80 (73 Arten der Arten-*53) | ||||||
| Modulare Faden | Millimeter | 0.5-40 (45 Arten der Arten-*66) | ||||||
| Zollgewinde | TPIs | 7/16-80 (47 Arten der Arten-*47) | ||||||
| Diametrale Neigungsfaden | DP | 7/8~160 (47 Arten der Arten-*48) | ||||||
| Werkzeugposten | ||||||||
| Max.tool-Schaftgröße | Millimeter | 25X25 | ||||||
| Reise des Oberschlittens | Millimeter | 150 | ||||||
| Maschinenmaße (L*W*H) |
Millimeter | 2680X1223X1295 (750) 2930X1223X1295 (1000) 3430X1223X1295 (1500) 3930X1223X1295 (2000) 4930X1223X1295 (3000) | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325 (1500) 3930X1223X1325 (2000) 4930X1223X1325 (3000) |
2680X1223X1370 (750) 2930X1223X1370 (1000) 3430X1223X1370 (1500) 3930X1223X1370 (2000) 4930X1223X1370 (3000) |
||||
| Maschinengewicht | Kilogramm | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
| Standardkonfigurationen | |
| Klemme 3-Jaw | Leitspindelabdeckung |
| Örtlich festgelegte Mitte des Reitstocks | Posten des Werkzeugs 4-way |
| Fußbremse | Standardtoolkit |
| Stabiler Rest (≥1500mm verfügbar) | |
| Nachfolgerrest (≥1500mm verfügbar) | |
| Optionale Konfigurationen | ||
| Klemme 4-Jaw | Schnell-Änderungswerkzeugposten | |
| Klemmenschutz | Werkzeugpostenschutz | |
| Hinterer Spritzenschutz | Livemitte des Reitstocks | |
| Planscheibe | Fadenskala | |
| Antriebsplatte | Kegeldrehenzubehör | |
| DRO | Wagenhalt | |
| Justierbare Auflagen | Ankerbolzen |
|
| Spindelmitte und Mittelärmel | ||
| Stabiler rest&Follow Rest (≤1000mm verfügbar) |
||
Packing&Shipping
