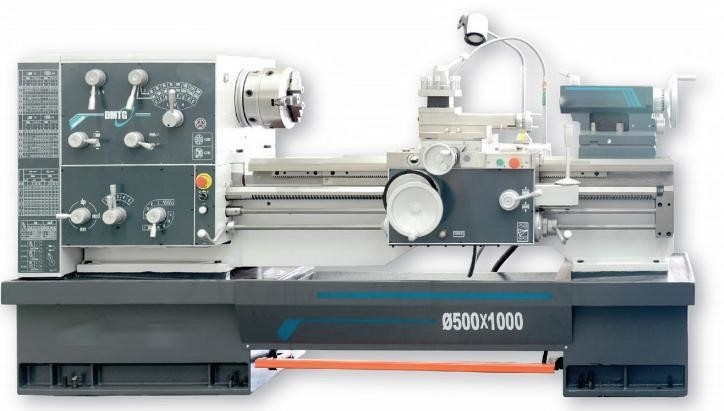

CDS-B horizontale Drehendrehbank-Maschine 7.5KW CDS6156B CDS6256B
Einzelheiten zum Produkt
| Produkt-Name: | Horizontale Drehbankmaschine CDS6156B/CDS6256B | Max. Schwingendurchmesser über Bett: | Ø560mm |
|---|---|---|---|
| Max.swing-Durchmesser über Planschlitten: | Ø350mm | Max.swing-Durchmesser im Abstand: | —/Ø800mm |
| Max. Werkstücklänge: | 750/1000/1500/2000/3000mm | Max. Schneidlänge: | 700/950/1450/1950/2950mm |
| Spindelbohrung: | Ø82 (zulässige Stange diameter≤Ø80) Millimeter | Spindeldrehzahlbereiche: | 26-2000 (16 Geschwindigkeiten) U/min |
| Spindelleistungsstärke: | 7.5KW (10 HP) | Durchmesser von Pinolen: | Ø75mm |
| Hervorheben |
CDS-B horizontale Drehendrehbank,Horizontale Drehendrehbank 7.5KW,Horizontale Drehendrehbank CDS6256B |
||
Beschreibung des Produkts
Horizontale Drehbankmaschine CDS-B Reihe benutzt für verschiedene Drehenprozesse
Produkt-Darstellung
Gewöhnliche Drehbank CDS-B Reihe kann für verschiedene Drehenprozesse, wie benutzt werden: Drehenteile des inneren und äußeren Zylinders, der Stirnfläche und des Kegelgesichtes; Eine Drehbank mit einem Sattel kann benutzt werden, um großen Durchmesser oder verformte Teile zu drehen. Entsprechend dem Antrag des Kunden stellen wir metrische oder Zollschraubenwerkzeugmaschinen zur verfügung, um das Drehen von metrischen, Zoll-, Modul- und Durchmesserneigungsfaden abzuschließen. Schließen Sie die Arbeit der Bohrung, der Bohrung und des Ziehens des Behälters ab.
Hauptmerkmale
1. Der Maschinenkörper casted mit hochfestem Roheisen, und die Führungsschiene des Maschinenbetts nimmt einen Berg-förmigen und flachen Führungsschieneplan an.
Großer lastentragender Abschnitt hat deshalb gute Starrheit und Stoßdämpfung, die Hochpräzisionsausschnitt sicherstellen können.
2. Die mechanische Gleitplattekupplung wird im Hauptwellenkasten der Werkzeugmaschine benutzt: durch den Betätigungshebel gibt es keinen Bedarf, die Geschwindigkeit des Motors zu ändern
Und stoppen Sie den Motor kann verwirklichen, dass die Spindelgeschwindigkeitsänderung, der Halt, die Umkehrung und der Spindelkasten gezwungen wird, um sich zu schmieren.
3. ist B 82mm, C ist 105mm Spindelbohrung.
4. mechanischer Werkzeughalter der Hoch-Starrheit mit hoher Zuverlässigkeit.
5. Der Diakasten der Werkzeugmaschine wird mit einem sich schnell bewegenden Gerät und einem großen Handradsicherheitsöffnungsmechanismus für den Diakasten ausgerüstet. Mit
Die Ineinander greifenschutzfunktion der glatten Stange und der Leitspindel stellt die normale und störungsfreie Operation des Zufuhrsystems sicher.
6. Die Art des Fadens kann durch das Ändern der Griffposition des Zufuhrkastens der Werkzeugmaschine geändert werden.
7. Der Diakasten der Werkzeugmaschine wird mit einem sich schnell bewegenden Gerät und einem Überlastungssicherheitsschutzgerät ausgerüstet; vertikale und horizontale Queroperation
Vertikaler Griff, Öffnung und schließender Nussgriff.
8. Eine Vielzahl von Sicherheits- und Schutzzusätzen ist verfügbar, damit Benutzer von wählen.
Standardkonfiguration: Leitspindelabdeckung, Fußbremse, Gurtabdeckung und elektrischer Kabinettöffnungs- und -stromausfall und andere Funktionszusätze.
Sonderauftrag: Werkzeugpostenschutz, Klemmenschutz, Wagenhalt, etc.
| Standardkonfigurationen | |
| Klemme 3-Jaw | Leitspindelabdeckung |
| Örtlich festgelegte Mitte des Reitstocks | Posten des Werkzeugs 4-way |
| Fußbremse | Standardtoolkit |
| Stabiler Rest (≥1500mm verfügbar) | |
| Nachfolgerrest (≥1500mm verfügbar) | |
| Optionale Konfigurationen | ||
| Klemme 4-Jaw | Schnell-Änderungswerkzeugposten | |
| Klemmenschutz | Werkzeugpostenschutz | |
| Hinterer Spritzenschutz | Livemitte des Reitstocks | |
| Planscheibe | Fadenskala | |
| Antriebsplatte | Kegeldrehenzubehör | |
| DRO | Wagenhalt | |
| Justierbare Auflagen | Ankerbolzen |
|
| Spindelmitte und Mittelärmel | ||
| Stabiler rest&Follow Rest (≤1000mm verfügbar) | ||
Produkt-Konfiguration
| Produktmodell | EINHEIT | CDS6150B | CDS6250B | CDS6156B | CDS6256B | CDS6166B | CDS6266B | |
| Spezifikation | ||||||||
| Max. Schwingendurchmesser über Bett | Millimeter | Ø500 | Ø560 | Ø660 | ||||
| Max.swing-Durchmesser über Planschlitten | Millimeter | Ø290 | Ø350 | Ø440 | ||||
| Max.swing-Durchmesser im Abstand | Millimeter | — | Ø760 | — | Ø800 | — | Ø870 | |
| Länge im Abstand | Millimeter | — | 280 | — | 280 | — | 280 | |
| Max. Werkstücklänge | Millimeter | 750/1000/1500/2000/3000 | ||||||
| Max. Schneidlänge | Millimeter | 700/950/1450/1950/2950 | ||||||
| Spindel | ||||||||
| Spindelnase | D8 | |||||||
| Spindelbohrung | Millimeter | Ø82 (zulässiger Stangendurchmesser ≤Ø80) | ||||||
| Futtergröße | Millimeter | Ø250 | Ø315 | |||||
| Verjüngung der Spindelbohrung | 90 mm/1: 20 | |||||||
| Max.Spindle-Drehmoment | Nanometer | 1100 | ||||||
| Spindeldrehzahlbereiche | U/min | 26-2000 (16 Geschwindigkeiten) | ||||||
| Spindelspitzenhöhe | Millimeter | 250 | 280 | 325 | ||||
| Spindelleistungsstärke | Kilowatt | 7,5 (10 HP) | ||||||
| Reitstock | ||||||||
| Durchmesser von Pinolen | Millimeter | Ø75 | ||||||
| Reise von Pinolen | Millimeter | 150 | ||||||
| Verjüngung von Pinolen | M.Ü. No.5 | |||||||
| Feeds&Threads (metrische Schraube *inch Schraube) | ||||||||
| Längszufuhr | 0.044-1.48〜 *0.044 0,148 in/rpm mm/rpm (45 Arten) (45 Arten) | |||||||
| Quervorschub | 0.022~0.74mm/rpm (45 Arten) *0.031-0.092 in/rpm (45 Arten) | |||||||
| Metrische Faden | Millimeter | 0.5-80 (73 Arten der Arten-*53) | ||||||
| Modulare Faden | Millimeter | 0.5-40 (45 Arten der Arten-*66) | ||||||
| Zollgewinde | TPIs | 7/16-80 (47 Arten der Arten-*47) | ||||||
| Diametrale Neigungsfaden | DP | 7/8~160 (47 Arten der Arten-*48) | ||||||
| Werkzeugposten | ||||||||
| Max.tool-Schaftgröße | Millimeter | 25X25 | ||||||
| Reise des Oberschlittens | Millimeter | 150 | ||||||
| Maschinenmaße (L*W*H) |
Millimeter | 2680X1223X1295 (750) 2930X1223X1295 (1000) 3430X1223X1295 (1500) 3930X1223X1295 (2000) 4930X1223X1295 (3000) | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325 (1500) 3930X1223X1325 (2000) 4930X1223X1325 (3000) |
2680X1223X1370 (750) 2930X1223X1370 (1000) 3430X1223X1370 (1500) 3930X1223X1370 (2000) 4930X1223X1370 (3000) |
||||
| Maschinengewicht | Kilogramm | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
Produkt-Highlights
