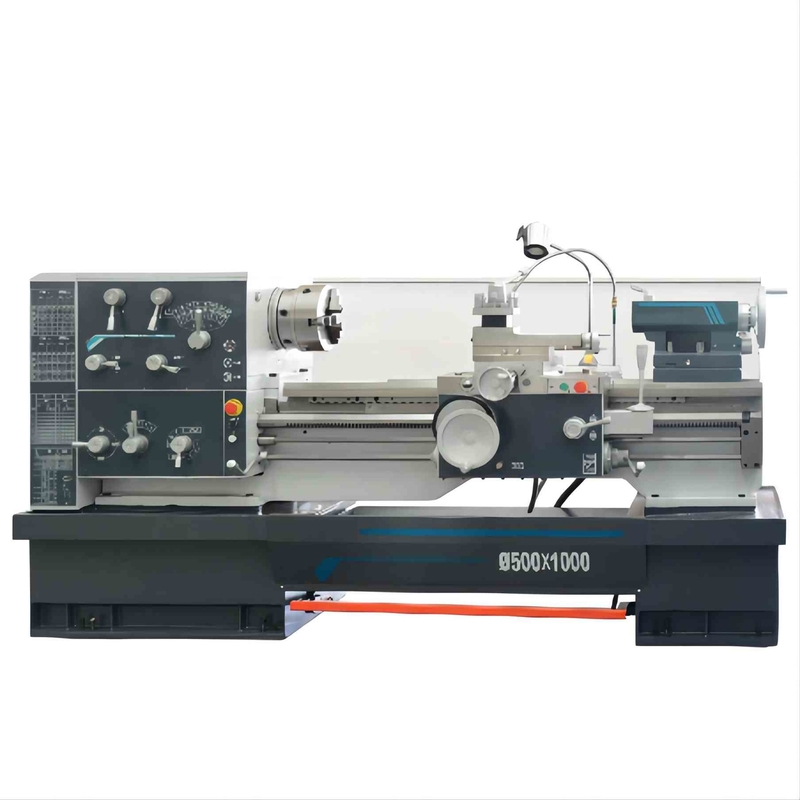

Drehbank-Maschinen-manuelle Maschinen-Drehendrehbank CDS6150B CDS6250B herkömmliche
Einzelheiten zum Produkt
| Produkt-Name: | Horizontale Drehbankmaschine CDS6150B/CDS6250B | Max. Schwingendurchmesser über Bett: | Ø500mm |
|---|---|---|---|
| Max.swing-Durchmesser über Planschlitten: | Ø290mm | Max. Swing-Durchmesser im Spalt: | —/Ø760mm |
| Max. Werkstücklänge: | 750/1000/1500/2000/3000mm | Max. Schneidlänge: | 700/950/1450/1950/2950mm |
| Spindelbohrung: | Ø82 (zulässige Stange diameter≤Ø80) Millimeter | Spindeldrehzahlbereiche: | 26-2000 (16 Geschwindigkeiten) U/min |
| Spindelleistungsstärke: | 7,5 (10 HP) Kilowatt | Durchmesser von Pinolen: | Ø75mm |
| Hervorheben |
Herkömmliche Drehbank-Maschine CDS6150B,Herkömmliche Drehbank-Maschine CDS6250B,Manuelle Maschinen-Drehendrehbank |
||
Beschreibung des Produkts
Maschinen-Drehbank-manuelle Maschinen-Metalldrehbank Drehbank Maschine CDS6150B/CDS6250B China herkömmliche
Hauptmerkmale

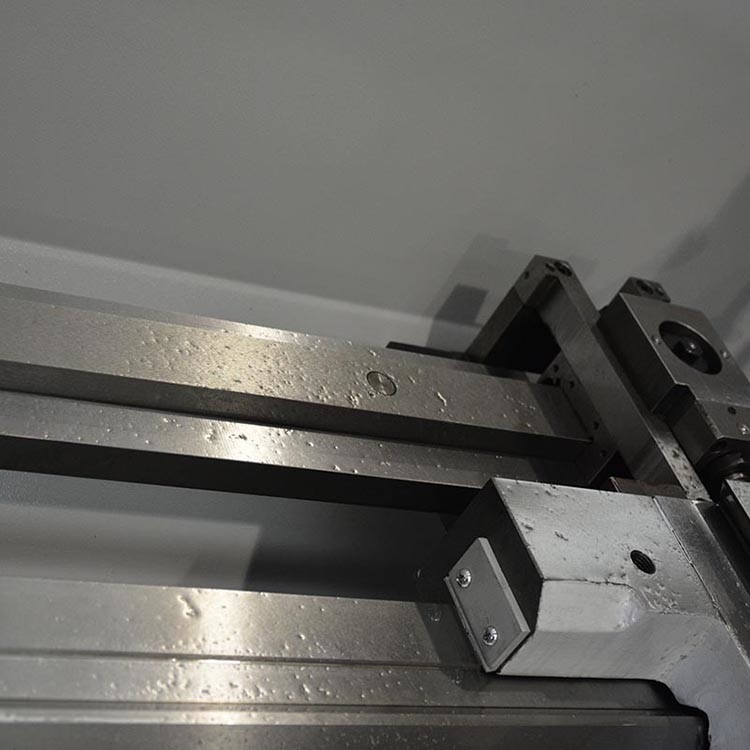

1. Der Maschinenkörper casted mit hochfestem Roheisen, und die Führungsschiene des Maschinenbetts nimmt einen Berg-förmigen und flachen Führungsschieneplan an.
Großer lastentragender Abschnitt hat deshalb gute Starrheit und Stoßdämpfung, die Hochpräzisionsausschnitt sicherstellen können.
2. Die mechanische Gleitplattekupplung wird im Hauptwellenkasten der Werkzeugmaschine benutzt: durch den Betätigungshebel gibt es keinen Bedarf, die Geschwindigkeit des Motors zu ändern
Und stoppen Sie den Motor kann verwirklichen, dass die Spindelgeschwindigkeitsänderung, der Halt, die Umkehrung und der Spindelkasten gezwungen wird, um sich zu schmieren.
3. mechanischer Werkzeughalter der Hoch-Starrheit mit hoher Zuverlässigkeit.
Produkt-Konfiguration
| Produktmodell | EINHEIT | CDS6150B | CDS6250B | CDS6156B | CDS6256B | CDS6166B | CDS6266B | |
| Spezifikation | ||||||||
| Max. Schwingendurchmesser über Bett | Millimeter | Ø500 | Ø560 | Ø660 | ||||
| Max.swing-Durchmesser über Planschlitten | Millimeter | Ø290 | Ø350 | Ø440 | ||||
| Max.swing-Durchmesser im Abstand | Millimeter | — | Ø760 | — | Ø800 | — | Ø870 | |
| Länge im Abstand | Millimeter | — | 280 | — | 280 | — | 280 | |
| Max. Werkstücklänge | Millimeter | 750/1000/1500/2000/3000 | ||||||
| Max. Schneidlänge | Millimeter | 700/950/1450/1950/2950 | ||||||
| Spindel | ||||||||
| Spindelnase | D8 | |||||||
| Spindelbohrung | Millimeter | Ø82 (zulässiger Stangendurchmesser ≤Ø80) | ||||||
| Futtergröße | Millimeter | Ø250 | Ø315 | |||||
| Verjüngung der Spindelbohrung | 90 mm/1: 20 | |||||||
| Max.Spindle-Drehmoment | Nanometer | 1100 | ||||||
| Spindeldrehzahlbereiche | U/min | 26-2000 (16 Geschwindigkeiten) | ||||||
| Spindelspitzenhöhe | Millimeter | 250 | 280 | 325 | ||||
| Spindelleistungsstärke | Kilowatt | 7,5 (10 HP) | ||||||
| Reitstock | ||||||||
| Durchmesser von Pinolen | Millimeter | Ø75 | ||||||
| Reise von Pinolen | Millimeter | 150 | ||||||
| Verjüngung von Pinolen | M.Ü. No.5 | |||||||
| Feeds&Threads (metrische Schraube *inch Schraube) | ||||||||
| Längszufuhr | 0.044-1.48〜 *0.044 0,148 in/rpm mm/rpm (45 Arten) (45 Arten) | |||||||
| Quervorschub | 0.022~0.74mm/rpm (45 Arten) *0.031-0.092 in/rpm (45 Arten) | |||||||
| Metrische Faden | Millimeter | 0.5-80 (73 Arten der Arten-*53) | ||||||
| Modulare Faden | Millimeter | 0.5-40 (45 Arten der Arten-*66) | ||||||
| Zollgewinde | TPIs | 7/16-80 (47 Arten der Arten-*47) | ||||||
| Diametrale Neigungsfaden | DP | 7/8~160 (47 Arten der Arten-*48) | ||||||
| Werkzeugposten | ||||||||
| Max.tool-Schaftgröße | Millimeter | 25X25 | ||||||
| Reise des Oberschlittens | Millimeter | 150 | ||||||
| Maschinenmaße (L*W*H) |
Millimeter | 2680X1223X1295 (750) 2930X1223X1295 (1000) 3430X1223X1295 (1500) 3930X1223X1295 (2000) 4930X1223X1295 (3000) | 2680X1223X1325 (750) 2930X1223X1325 (1000) 3430X1223X1325 (1500) 3930X1223X1325 (2000) 4930X1223X1325 (3000) |
2680X1223X1370 (750) 2930X1223X1370 (1000) 3430X1223X1370 (1500) 3930X1223X1370 (2000) 4930X1223X1370 (3000) |
||||
| Maschinengewicht | Kilogramm | 2120/2170/2420/2620/3120 | 2180/2270/2480/2680/3180 | 2400/2500/2700/2900/3400 | ||||
Standardkonfigurationen
Klemme 3-Jaw
Örtlich festgelegte Mitte des Reitstocks
Fußbremse
Stabiler Rest (≥1500mm verfügbar)
Nachfolgerrest (≥1500mm verfügbar)
Leitspindelabdeckung
Posten des Werkzeugs 4-way
Standardtoolkit
Optionale Konfigurationen
Klemme 4-Jaw
Klemmenschutz
Hinterer Spritzenschutz
Planscheibe
Antriebsplatte
DRO
Justierbare Auflagen
Spindelmitte und Mittelärmel
Stabiler rest&Follow Rest (≤1000mm verfügbar)
Schnell-Änderungswerkzeugposten
Werkzeugpostenschutz
Livemitte des Reitstocks
Fadenskala
Kegeldrehenzubehör
Wagenhalt
Ankerbolzen
