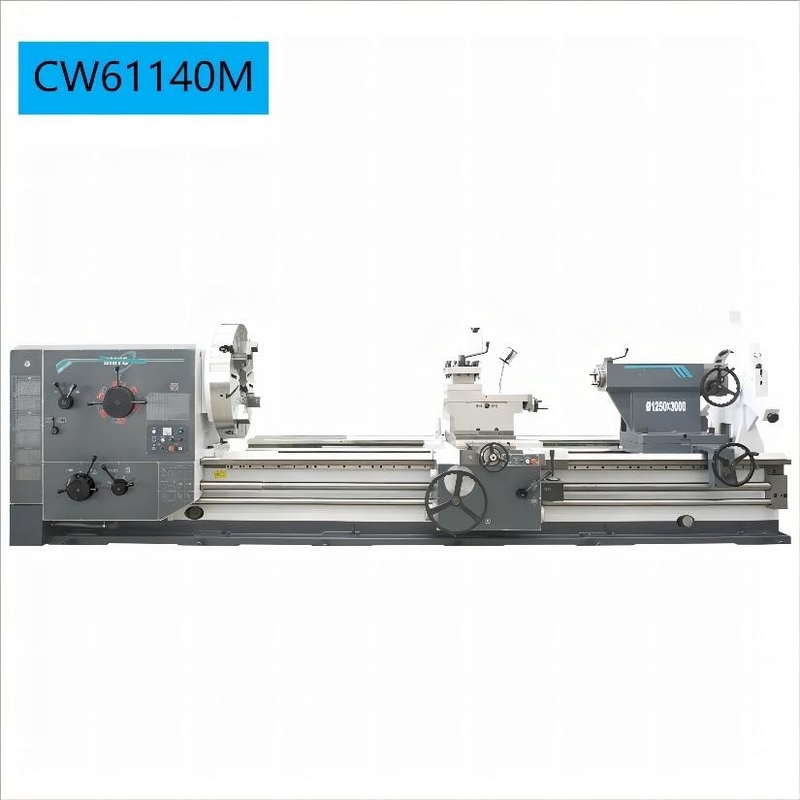

Hochleistungsmetallarbeits-Drehbank-Maschine horizontales manuelles CW61140M CW62140M
Einzelheiten zum Produkt
| Produkt-Name: | Horizontale Drehbankmaschine CW61140M/CW62140M für die Verarbeitung von großen und komplexen Teilen | Max. Schwingendurchmesser über Bett: | Ø1400mm |
|---|---|---|---|
| Max.swing-Durchmesser über Planschlitten: | Ø1030mm | Max.swing-Durchmesser im Abstand: | —/Ø1800mm |
| Max. Werkstücklänge: | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) Millimeter | Max. Schneidlänge: | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) Millimeter |
| Spindelbohrung: | Ø130 (durch den Stangendurchmesser ≤Ø128 überschreiten lassen) | Spindeldrehzahlbereiche: | 3.15-315* (21Speeds) (Umkehrung 4,5 〜 390 12 Geschwindigkeiten) |
| Spindelleistungsstärke: | 22 entscheiden Sie: 30 | Durchmesser von Pinolen: | Ø160 (max. Werkstückgewicht 6T); Entscheiden Sie: Ø200 (max. Werkstückgewicht 8T) Ø240 (max. Werkstü |
| Hervorheben |
Hochleistungsmetallarbeits-Drehbank-Maschine,Maschine CW61140M Metal Work Lathe |
||
Beschreibung des Produkts
CW61140M/CW62140M Shaft/Disketten-Metall, das horizontale manuelle Hochleistungsdrehbank bearbeitet
Produkt-Darstellung
Gewöhnliche Drehbänke CW-M Reihe haben eine populäre rechtwinklige flache Form mit weit Vorder- und Rückseite den Beinen. Das Bett hat löschende und, mit einer löschenden Härte von G50 reibende die Hochfrequenzoberfläche durchgemacht. Der headbox Gang hat das Hochfrequenzlöschen und das Präzisionsreiben der Zähne durchgemacht, und die Ganggenauigkeit kann gerade 7. erreichen. Die Maßgenauigkeit der Teile, die auf dieser Maschine verarbeitet werden, kann IT7 gerade erreichen, und die Oberflächenrauigkeit kann Niveau 1,6 erreichen.
| Standardkonfigurationen | |

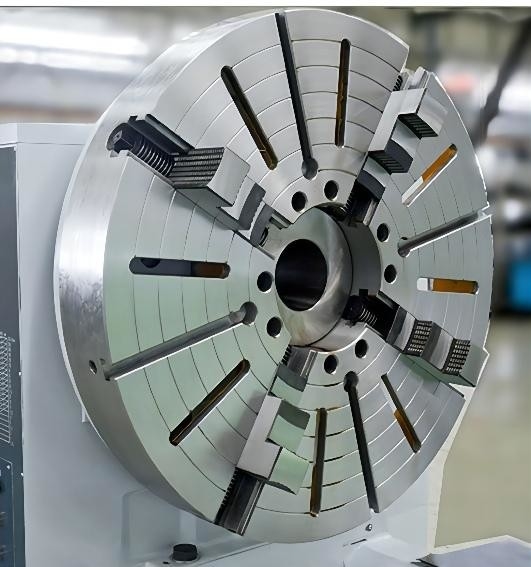

| Klemme 4-Jaw | Posten des Werkzeugs 4-way |
| Stabiler Rest (≥3000mm-Standard <3000mm-option> | |
| Folgen Sie Rest (≥3000mm-Standard <3000mm-option> | |
| Mitte | |
| Spindelmittelärmel | |
| Standardtoolkit | |
| Optionale Konfigurationen | ||
| Klemmenschutz | Werkzeugpostenschutz | Hinterer Spritzenschutz |
| Kegeldrehenzubehör | Motor der Spindel 30kW | DRO |
| Fadenskala | Großformatiger stabiler Rest | |
| Rollengerät | Unbesonnener Aufgabenreitstock | |
| Elektrischer Reitstock | ||
Produkt-Konfiguration
| Produktmodell | EINHEIT | CW61140M | CW62140M | CW61160M | CW62160M | |
| Spezifikation | ||||||
| Max. Schwingendurchmesser über Bett | Millimeter | Ø1400 | Ø1600 | |||
| Max.swing-Durchmesser über Planschlitten | Millimeter | Ø1030 | Ø1230 | |||
| Max.swing-Durchmesser im Abstand | Millimeter | — | Ø1800 | — | Ø2000 | |
| Länge im Abstand | Millimeter | — | 772 | — | 772 | |
| Max. Werkstücklänge | Millimeter | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) | ||||
| Max. Schneidlänge | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) | |||||
| Max. Werkstückgewicht | Kilogramm | 6000 (entscheiden Sie: 8000 10000) | ||||
| Bettführungsschienenbreite | Millimeter | 755 | ||||
| Spindel | ||||||
| Spindelnase | A2-15 | |||||
| Spindelbohrung | Millimeter | Ø130 (durch den Stangendurchmesser ≤Ø128 überschreiten lassen) | ||||
| Futtergröße | Millimeter | Ø1250 | Ø1600 | |||
| Verjüngung der Spindelbohrung | Metrische 140 (1:20) (140mm, mit No.6MT-Reduktionsmuffe) |
|||||
| Max.Spindle-Drehmoment | kNm | 10,5 (22kW) entscheiden: 12,5 (30 Kilowatt) | ||||
| Spindeldrehzahlbereiche | U/min | 3.15-315* (21Speeds) (Umkehrung 4,5 〜 390 12 Geschwindigkeiten) | ||||
| Spindelspitzenhöhe | Millimeter | 700 | 800 | |||
| Spindelleistungsstärke | Kilowatt | 22 entscheiden Sie: 30 | ||||
| Reitstock | ||||||
| Durchmesser von Pinolen | Millimeter | Ø160 (max. Werkstückgewicht 6T); Entscheiden Sie: Ø200 (max. Werkstückgewicht 8T) Ø240 (max. Werkstückgewicht 10T) |
||||
| Reise von Pinolen | Millimeter | 300 | ||||
| Verjüngung von Pinolen | Millimeter | Metrische 80 (80mm, mit N0.6MT-Reduktionsmuffe); (Ø200 x Nr. 6- M.Ü. Ø240) | ||||
| Feeds&Threads (metrische Schraube *inch Schraube) | ||||||
| Längszufuhr | 0.1-12 mm/rpm (56 Arten); *0.0032 | 0,40 in/rpm (56 Arten) | |||||
| Quervorschub | 0.05-6 Arten mm/rpm 56; *0.0016 〜 0,20 in/rpm (56 Arten) | |||||
| Metrische Faden | Millimeter | 1-120 (52 Arten); *1-120 (52 Arten) | ||||
| Modulare Faden | Millimeter | 0.5-60 (46 Arten); *0.5〜 60 (46 Arten) | ||||
| Zollgewinde | TPIs | 1/4-30 (43 Arten); *1/4〜 30 (43 Arten) | ||||
| Diametrale Neigungsfaden | DP | 1/2-60 (49 Arten); *1/2-60 (49 Arten) | ||||
| Werkzeugposten | ||||||
| Werkzeugschaftgröße | Millimeter | 45X45 | ||||
| Reise des Oberschlittens | Millimeter | 300 | ||||
| Maschinenmaße (L*W*H) |
Millimeter | 4450X2010X 2165(1500) 4950X2010X 2165(2000) 5950X2010X 2165(3000) 6950X2010X 2165(4000) 7950X2010X 2165(5000) 8950X2010X 2165(6000) 10950X2010X 2165(8000) |
4450X2110X 2355(1500) 4950X2110X 2355(2000) 5950X2110X 2355(3000) 6950X2110X 2355(4000) 7950X2110X 2355(5000) 8950X2110X 2355(6000) 10950X2110X 2355(8000) |
|||
| Maschinengewicht | Kilogramm | 11350/11800/12700/ 13600/14500/15400/17200 |
12050/12500/13400/ 14300/15200/16100/17900 |
|||
Anmerkung: Klemmengrenze, die maximale SpindelHöchstgeschwindigkeit ist Ø315r/min, wenn Ø1000mm-Klemme installiert ist, und die maximale SpindelHöchstgeschwindigkeit ist Ø200r/min, wenn Ø1250mm, Ø1600mm-Klemme installiert ist
Werkstückbilder
