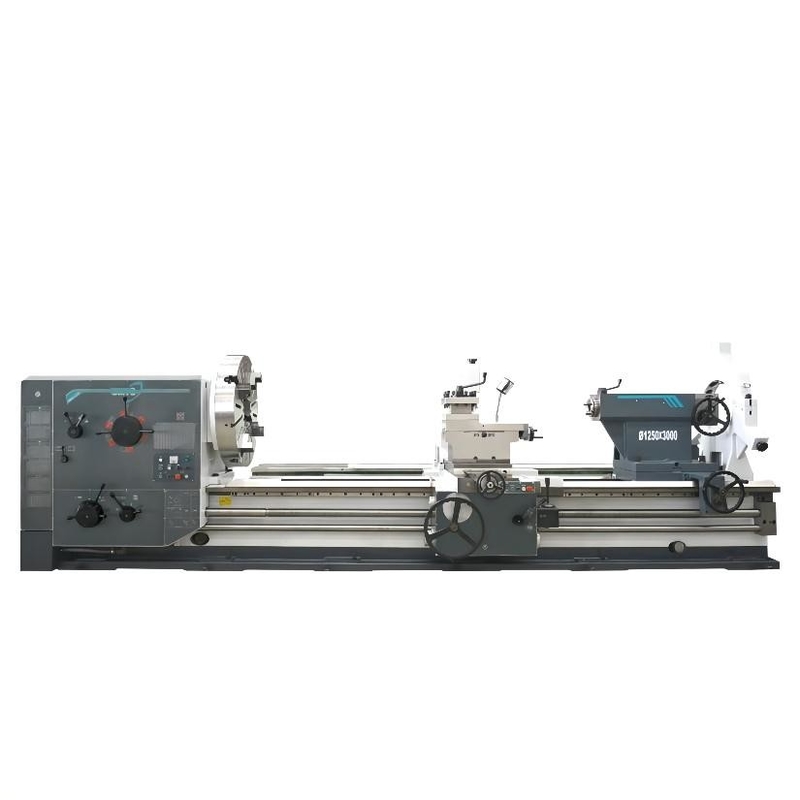

Horizontale herkömmliche Drehbank-Maschine CW61125M CW62125M Manual Centre Lathes
Einzelheiten zum Produkt
| Produkt-Name: | Horizontale Drehbankmaschine CW61125M/CW62125M | Max. Schwingendurchmesser über Bett: | Ø1250mm |
|---|---|---|---|
| Max.swing-Durchmesser über Planschlitten: | Ø880mm | Max.swing-Durchmesser im Abstand: | —/Ø1650mm |
| Max. Werkstücklänge: | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) Millimeter | Max. Schneidlänge: | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) Millimeter |
| Spindelnase: | A2-15 | Spindelbohrung: | Ø130 (durch den Stangendurchmesser ≤Ø128 überschreiten lassen) |
| Spindeldrehzahlbereiche: | 3.15-315* (21Speeds) (Umkehrung 4,5 〜 390 12 Geschwindigkeiten) | Durchmesser von Pinolen: | Ø160 (max. Werkstückgewicht 6T); Entscheiden Sie: Ø200 (max. Werkstückgewicht 8T) Ø240 (max. Werkstü |
| Hervorheben |
CW61125M Conventional Lathe Machine,CW62125M Conventional Lathe Machine,Drehbänke CW62125M Horizontal Manual Centre |
||
Beschreibung des Produkts
Maschinen-manuelle Mitteldrehbank CW61125M/CW62125M Conventional Lathe China für Verkauf
Produkt-Konfiguration
| Produktmodell | EINHEIT | CW61100M | CW62100M | CW61125M | CW62125M | |
| Spezifikation | ||||||
| Max. Schwingendurchmesser über Bett | Millimeter | Ø1000 | Ø1250 | |||
| Max.swing-Durchmesser über Planschlitten | Millimeter | Ø630 | Ø880 | |||
| Max.swing-Durchmesser im Abstand | Millimeter | — | Ø1400 | — | Ø1650 | |
| Länge im Abstand | Millimeter | — | 772 | — | 772 | |
| Max. Werkstücklänge | Millimeter | 1500/2000/3000/4000/5000/6000/(8000 CW61xxxM) | ||||
| Max. Schneidlänge | 1300/1800/2800/3800/4800/5800/(7800 CW61xxxM) | |||||
| Max. Werkstückgewicht | Kilogramm | 6000 (entscheiden Sie: 8000 10000) | ||||
| Bettführungsschienenbreite | Millimeter | 755 | ||||
| Spindel | ||||||
| Spindelnase | A2-15 | |||||
| Spindelbohrung | Millimeter | Ø130 (durch den Stangendurchmesser ≤Ø128 überschreiten lassen) | ||||
| Futtergröße | Millimeter | Ø1000 | Ø1000 | |||
| Verjüngung der Spindelbohrung | Metrische 140 (1:20) (140mm, mit No.6MT-Reduktionsmuffe) |
|||||
| Max.Spindle-Drehmoment | kNm | 10,5 (22kW) entscheiden: 12,5 (30 Kilowatt) | ||||
| Spindeldrehzahlbereiche | U/min | 3.15-315* (21Speeds) (Umkehrung 4,5 〜 390 12 Geschwindigkeiten) | ||||
| Spindelspitzenhöhe | Millimeter | 500 | 625 | |||
| Spindelleistungsstärke | Kilowatt | 22 entscheiden Sie: 30 | ||||
| Reitstock | ||||||
| Durchmesser von Pinolen | Millimeter | Ø160 (max. Werkstückgewicht 6T); Entscheiden Sie: Ø200 (max. Werkstückgewicht 8T) Ø240 (max. Werkstückgewicht 10T) |
||||
| Reise von Pinolen | Millimeter | 300 | ||||
| Verjüngung von Pinolen | Millimeter | Metrische 80 (80mm, mit N0.6MT-Reduktionsmuffe); (Ø200 x Nr. 6- M.Ü. Ø240) | ||||
| Feeds&Threads (metrische Schraube *inch Schraube) | ||||||
| Längszufuhr | 0.1-12 mm/rpm (56 Arten); *0.0032 | 0,40 in/rpm (56 Arten) | |||||
| Quervorschub | 0.05-6 Arten mm/rpm 56; *0.0016 〜 0,20 in/rpm (56 Arten) | |||||
| Metrische Faden | Millimeter | 1-120 (52 Arten); *1-120 (52 Arten) | ||||
| Modulare Faden | Millimeter | 0.5-60 (46 Arten); *0.5〜 60 (46 Arten) | ||||
| Zollgewinde | TPIs | 1/4-30 (43 Arten); *1/4〜 30 (43 Arten) | ||||
| Diametrale Neigungsfaden | DP | 1/2-60 (49 Arten); *1/2-60 (49 Arten) | ||||
| Werkzeugposten | ||||||
| Werkzeugschaftgröße | Millimeter | 45X45 | ||||
| Reise des Oberschlittens | Millimeter | 300 | ||||
| Maschinenmaße (L*W*H) |
Millimeter | 4450X1855X 1890(1500) 4950X1855X 1890(2000) 5950X1855X 1890(3000) 6950X1855X 1890(4000) 7950X1855X 1890(5000) 8950X1855X 1890(6000) 10950X1855X 1890(8000) |
4450X1955X 2015(1500) 4950X1955X 2015(2000) 5950X1955X 2015(3000) 6950X1955X 2015(4000) 7950X1955X 2015(5000) 8950X1955X 2015(6000) 10950X1955X 2015(8000) |
|||
| Maschinengewicht | Kilogramm | 9650/10100/11000/ 11900/12800/13700/15500 |
10650/11100/12000/ 12900/13800/14700/16500 |
|||
Anmerkung: Klemmengrenze, die maximale SpindelHöchstgeschwindigkeit ist Ø315r/min, wenn Ø1000mm-Klemme installiert ist, und die maximale SpindelHöchstgeschwindigkeit ist Ø200r/min, wenn Ø1250mm, Ø1600mm-Klemme installiert ist
Standardkonfigurationen
Klemme 4-Jaw
Live&fixed-Mitte des Reitstocks
Werkzeugpostenschutz
Ankerbolzen
Stabiler rest&Follow Rest
(≥3000-Standard<3000mm-option>
4-way Werkzeugposten
Spindelmitte und Mittelärmel
Klemmenschutz
Standardtoolkit u. Ölspritze
Optional
Fadenskala
Motor der Spindel 30kw
Großformatiger stabiler Rest
Unbesonnener Aufgabenreitstock
Anti--ibration/justierbare Auflagen
Schnell-Änderungswerkzeugposten
DRO
Electical-Reitstock
Rollengerät
(CWM)

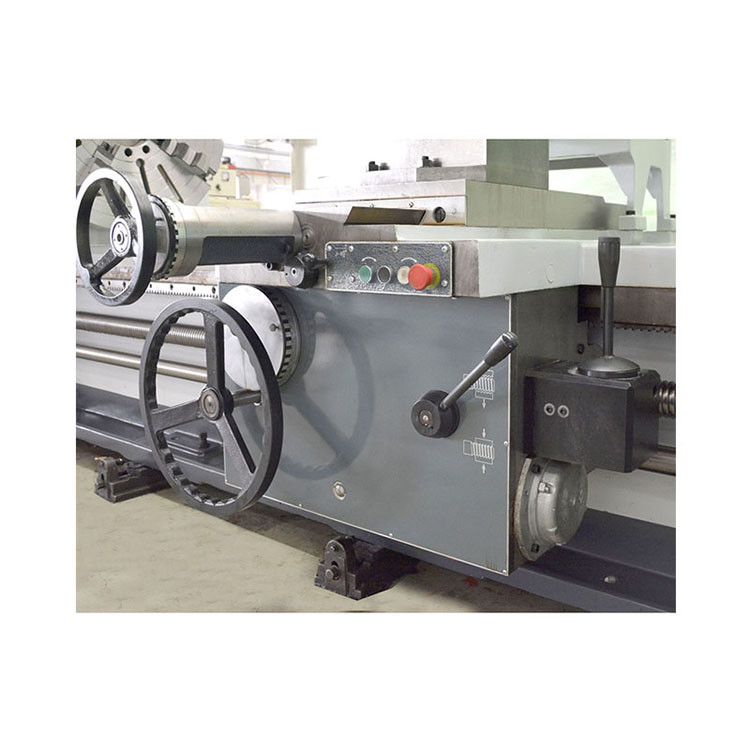

Produkt-Darstellung
