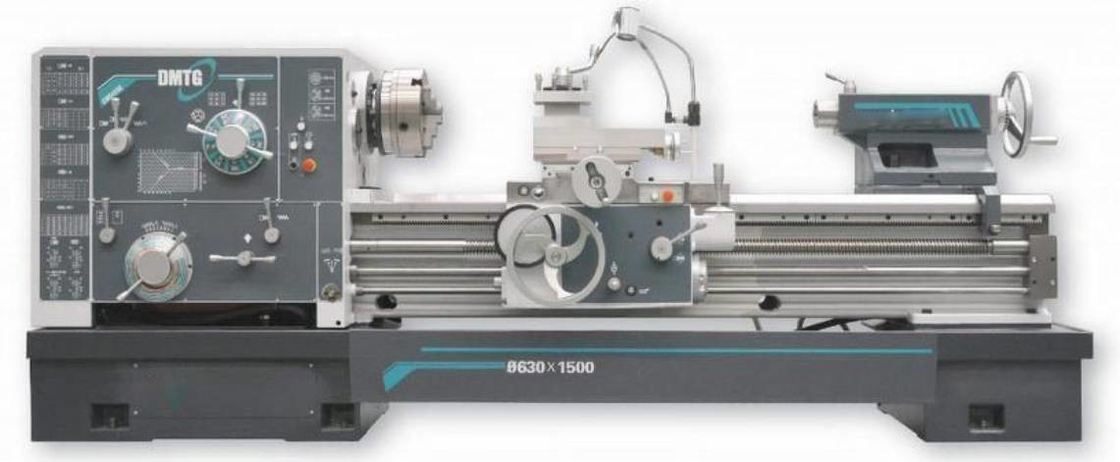

Torno-horizontale Hochleistungspräzisions-Drehbank CW6163E CW6263E
Einzelheiten zum Produkt
| Produkt-Name: | Horizontale Drehbankmaschine CW6163E/CW6263E | Max. Schwingendurchmesser über Bett: | Ø630mm |
|---|---|---|---|
| Max.swing-Durchmesser über Planschlitten: | Ø350mm | Max.swing-Durchmesser im Abstand: | —/Ø800mm |
| Max. Werkstücklänge: | 1000/1500/2000/3000/4000/5000/6000mm | Max. Schneidlänge: | CW6163E: 850/1350/1850/2850/3850/4850/5850mm CW6263E: 600/1100/1600/2600/3600/4600/5600mm |
| Spindelbohrung: | Ø100 (C11) (zulässige Stange diameter≤Ø98) *Ø105 (D11) (zulässige Stange diameter≤Ø103) entscheiden: | Spindeldrehzahlbereiche: | 7.5-1000 (18 Geschwindigkeiten) |
| Durchmesser von Pinolen: | Ø100mm | Reise von Pinolen: | 250mm |
| Hervorheben |
Torno-Hochleistungspräzisions-Drehbank,CW6163E-Hochleistungspräzisions-Drehbank,Horizontale Hochleistungsdrehbank CW6263E |
||
Beschreibung des Produkts
Hohe Präzision Hochleistungsdrehbank-Maschinen-Preis Torno CW6163E/CW6263E
Produkt-Darstellung
Horizontale Drehbänke CW-E Reihe können sich verschiedene Drehenjobs, hauptsächlich für das Drehen von inneren und äußeren zylinderförmigen Oberflächen, von konischen Oberflächen und von anderen Teilen mit drehenden Oberflächen aufnehmen. Drehen von Stirnflächen, Fugen, Schnitt, Bohrung und Drehen von verschiedenem allgemein verwendetem metrischem, von Zoll, von Modul und von diametralen Faden. Diese Werkzeugmaschine ist für die kleine Serienproduktion besonders passend, die Werkstätten und mechanische Reparaturwerkstätten verarbeitet und kann Stahl verarbeiten, Roheisen und Nichteisenmetalle und andere Materialien. Der Hauptunterschied zwischen einer horizontalen Drehbank und einer Satteldrehbank ist, dass die Satteldrehbank ein Bett mit einem abnehmbaren Sattel hat, der die Strecke der Verarbeitung von Durchmessern erweitert, und ist für die Verarbeitung von Diskettenteilen und von verformten Teilen sehr passend. Er kann verschiedene Kombinationen von metrischen Werkzeugmaschinen, von Zollwerkzeugmaschinen und von verschiedenen speziellen Funktionen zur Verfügung stellen. Die Maßgenauigkeit der verarbeiteten Teile auf dieser Werkzeugmaschine kann IT7 gerade erreichen, und die Oberflächenrauigkeit kann Niveau Ra1.6 erreichen.
| Standardkonfigurationen | |
| Klemme 3-Jaw | Posten des Werkzeugs 4-way |
| Stabiler Rest (≥3000mm-Standard <3000mm-option> | |
| Folgen Sie Rest (≥3000mm-Standard <3000mm-option> | |
| Standardtoolkit | |
| Optionale Konfigurationen | ||
| Klemme 4-Jaw | Klemmenschutz | |
| Werkzeugpostenschutz | Hinterer Spritzenschutz | |
| Ø130Diameter der Spindelbohrung | Motor der Spindel 15kW | |
| Mitte des Reitstocks | Planscheibe | Fadenskala |
| Antriebsplatte | Kegeldrehenzubehör | DRO |
| Ankerbolzen | Spindelmitte und Mittelärmel | |
| Justierbare Auflagen | Fußbremse (1000mm~3000mm verfügbar) | |
Produkt-Konfiguration
| Produktmodell | EINHEIT | CW6163E | CW6263E | CW6180E | CW6280E | CW61100E | CW62100E | |
| Spezifikation | ||||||||
| Max. Schwingendurchmesser über Bett | Millimeter | Ø630 | Ø800 | Ø1000 | ||||
| Max.swing-Durchmesser über Planschlitten | Millimeter | Ø350 | Ø480 | Ø710 | ||||
| Max.swing-Durchmesser im Abstand | Millimeter | — | Ø800 | — | Ø1000 | — | Ø1230 | |
| Länge im Abstand | Millimeter | — | 350 | — | 350 | — | 350 | |
| Max. Werkstücklänge | Millimeter | 1000/1500/2000/3000/4000/5000/6000 | ||||||
| Max. Schneidlänge | CW61xxx | Millimeter | 850/1350/1850/2850/3850/4850/5850 | |||||
| CW62xxx | 600/1100/1600/2600/3600/4600/5600 | |||||||
| Spindel | ||||||||
| Spindelnase | C11 *D11 | |||||||
| Spindelbohrung | Millimeter | Ø100 (C11) (zulässiger Stangendurchmesser ≤Ø98) *Ø105 (D11) (zulässige Stange diameter≤Ø103) entscheiden Sie: Ø130 (zulässige Stange diameter≤Ø128) |
||||||
| Futtergröße | Millimeter | Ø315 | Ø400 | Ø400 | ||||
| Verjüngung der Spindelbohrung | Metrische 120 (1:20) Entscheiden Sie: Spindelbohrung Ø130- metrische 140 (1:20) |
|||||||
| Max.Spindle-Drehmoment | Nanometer | 2400 | ||||||
| Spindeldrehzahlbereiche | U/min | 7.5-1000 (18 Geschwindigkeiten) | ||||||
| Spindelspitzenhöhe | Millimeter | 315 | 400 | 515 | ||||
| Spindelleistungsstärke | 11kw/1460rpm (50HZ) entscheiden: 15kw/1460rpm (50HZ) | |||||||
| Reitstock | ||||||||
| Durchmesser von Pinolen | Millimeter | Ø100 | ||||||
| Reise von Pinolen | Millimeter | 250 | ||||||
| Verjüngung von Pinolen | M.Ü. No.6 | |||||||
| Feeds&Threads (metrische Schraube *inch Schraube) | ||||||||
| Längszufuhr | metrische Schraube | mm/r | 64 Geschwindigkeiten 1/1 0.1-1.52; 16/1 1.6-24.3 | |||||
| Zollschraube | in/r | 64 Geschwindigkeiten *1/1 0,0019〜 0,0612; *16/1 0.0305-0.98 | ||||||
| Quervorschub | 1/2 Zeiten der Längszufuhr | |||||||
| Metrische Faden | Millimeter | 0,5〜 240 (52 Arten) *1-256 (57 Arten) |
1-240 (50 Arten) *1-256 (57 Arten) |
0,5〜 240 (52 Arten) *1-256 (57 Arten) |
||||
| Modulare Faden | Millimeter | 0,5 〜 120 (53 Arten) *0.5 〜 128 (57 Arten) | ||||||
| Zollgewinde | TPIs | 28-1 (34 Arten) *32〜 1/16 (67 Arten) |
14-1 (26 Arten) *32-1/16 (67 Arten) |
28-1 (34 Arten) *32-1/16 (67 Arten) |
||||
| Diametrale Neigungsfaden | DP | 28-1 (24 Arten) *32〜 1/8 (57 Arten) | ||||||
| Werkzeugposten | ||||||||
| Max.tool-Schaftgröße | Millimeter | 30X30 | ||||||
| Reise des Oberschlittens | Millimeter | 200 | ||||||
| Schwenkwinkel des Oberschlittens | ±90° | |||||||
| Maschinenmaße (L*W*H) |
Millimeter | 3180X1340X 1830(1000) 3630X1340X1830 (1500) 4230X1340X 1830(2000) 5130X1340X 1830(3000) 6040X1430X 1830(4000) 7120X1430X 1830(5000) 8240X1430X 1830(6000) | 3180X1380X 1830(1000) 3630X1380X 1830(1500) 4230X1380X1830 (2000) 5130X1380X1830 (3000) 6040X1470X1830 (4000) 7120X1470X1830 (5000) 8240X1470X 1830(6000) | 3180X1460X 1830(1000) 3630X1460X1830 (1500) 4230X1460X 1830(2000) 5130X1460X 1830(3000) 6040X1550X1830 (4000) 7120X1550X 1830(5000) 8240X1550X 1830(6000) | ||||
| Maschinengewicht | CW61xxx | Kilogramm | 3900/4200/4500/5000/ 5800/6500/7300 |
4100/4400/4700/5200/ 6500/7200/7700 |
4350/4650/4950/5450/ 6800/7300 |
|||
| CW62xxx | 4050/4350/4650/5150/ 5950/6650/7450 |
4250/4550/4850/5350/ 6600/7300/7850 |
4500/4800/5100/5600/ 6950/7450 |
|||||
