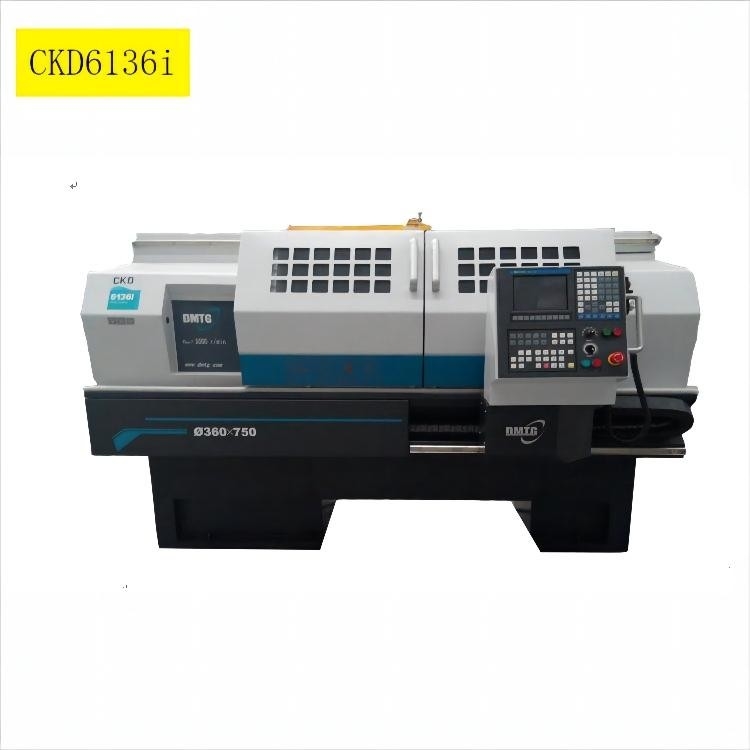

Horizontale Flachbett CNC-Drehbank bearbeitet CKD6136i 20 - 3000r/Min Spindle Speed maschinell
Einzelheiten zum Produkt
| Produktname: | CKD6136i Flachbett-CNC-Drehmaschine | Max. Swing Diameter über Bett: | Ø360mm |
|---|---|---|---|
| Max.Swing-Durchmesser über Querrutsche: | Ø180mm | Max. Workpiece Length: | 750/1000 mm |
| max. Schnittlänge: | 580/830 mm | Leistung des Spindelmotors: | 5,5 (Servomotor) |
| Spindelbohrung: | Ø52 mm | Läutengröße: | Ø205mm |
| Art der Spindelnase: | A2-6 | Spindel-Drehzahlbereiche: | 20-3000 U/min |
| Hervorheben |
Horizontale CNC-Drehbank-Maschinen,Drehbank-Maschinen CNC-3000r/Min,Horizontale Flachbett CNC-Drehbank-Maschine |
||
Beschreibung des Produkts
Weitverbreitete bessere Qualität von Porzellan CKD6136i Flachbett CNC-Drehbank
Maschineneigenschaften und technische Schlüsselindikatoren
1) Die Werkzeugmaschine nimmt den traditionellen horizontalen Drehbankplan an. Der Gesamtaufbau hat gute Luftundurchlässigkeit und entspricht Sicherheitsnormen. Die grundlegenden hauptsächlichteile wie das Bett und alle die Beine werden mit Harzsand, künstlich alternde Behandlung geworfen, und die Stabilität der ganzen Maschine ist überlegen.
2) Die Längs- und seitliche Bewegungsäxte der Werkzeugmaschine angetrieben durch einen Servomotor, ein Präzisionskugelumlaufspindelpaar, einen zusammengesetzten tragenden Antrieb der hohen Starrheitspräzision und ein halb-geschlossenes Schleifenkontrollsystem mit Impulskodiererpositionserfassung und -feedback.
3) Die Spindelgeschwindigkeit ist hoch, und die vorgeschriebene Strecke der variablen Frequenzgeschwindigkeit kann vorgewählt werden, und die Geräusche der ganzen Maschine sind niedrig.
4) Der Durchmesser des durchgehenden Lochs der Spindel ist groß, ist die Fähigkeit, die Stange zu führen stark, und der Anwendungsbereich ist breit.
5) Ausgerüstet mit einer zentralisierten Fettspritze für automatische Zwangsschmierung der gemeinsamen Oberfläche der Kugelumlaufspindel und der Führungsschiene, die die Eigenschaften der dynamischen Resonanz der Werkzeugmaschine und die Nutzungsdauer der Schraubenführungsschiene effektiv verbessern kann.
6) Das optionale interne Sprüh, ohne den Werkzeugposten anzuheben, förderlicher ist zum Verbessern der Oberflächenbeschaffenheit des Werkstückes und zum Verhindern, dass das Kühlmittel spritzt.
7) Die Standardkonfiguration der Werkzeugmaschine nimmt den vertikalen Vierstationsdrehkopf der inländischen berühmten Marke an. Spezielle Konfiguration kann horizontalen Drehkopf wie sechs Stationen wählen;
Produkt-Konfiguration
| Produktmodell | EINHEIT | CKD6136i | CKD6140i | CKD6150A | |
| Max. Schwingendurchmesser über Bett | Millimeter | Ø360 | Ø400 | Ø500 | |
| Max.swing-Durchmesser über Planschlitten | Millimeter | Ø180 | Ø200 | Ø280 | |
| Maximumwerkstücklänge | Millimeter | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| Maximumschneidlänge | Millimeter | 580/830 | 580/830 | 680/930/1430/1930 | |
| Max.turning-Durchmesser | Position der Vertikale 4 | Millimeter | Ø360 | Ø400 | Ø500 |
| Horizontale Position 6 | Millimeter | Ø300 | Ø300 | Ø400 | |
| Spindelmittelhöhe | Millimeter | 186 | 200 | 250 | |
| Spindelleistungsstärke | Kilowatt | 5,5 (Servomotor) | 5,5 (Servomotor) | 7.5/11 (Servomotor) | |
| Spindelbohrung | Millimeter | Ø52 | Ø52 | Ø82 | |
| Futtergröße | Millimeter | Ø205 | Ø205 | Ø250 | |
| Verjüngung der Spindelbohrung | M.Ü. No.6 | M.Ü. No.6 | 1:20 Ø90 | ||
| Art der Spindelnase | A2-6 | A2-6 | C8 | ||
| Spindeldrehzahlbereiche | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| Taistock-Spulendurchmesser | Millimeter | Ø63 | Ø63 | Ø75 | |
| Pinolereise | Millimeter | 140 | 140 | 150 | |
| Pinoleverjüngung | M.Ü. No.4 | M.Ü. No.4 | M.Ü. No.5 | ||
| Max.travel der X-Achse | Millimeter | 230 | 240 | 280 | |
| Max.travelof-Z-Achse | Millimeter | 580/830 | 580/830 | 685/935/1435/1935 | |
| Schnelle Durchquerung von X-/Zachse | m/min | 4/6 | 4/6 | 4/8 (750, 1000,1500) 4 6(2000) |
|
| Werkzeugschaftgröße (Vertikale 4 positon) | Millimeter | 20X20 | 20X20 | 25X25 | |
| X-/Zachse, die Genauigkeit in Position bringt | Millimeter | 0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
|
| X-/Zaxisrepeatability Genauigkeit | Millimeter | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
|
| Maschinenmaße (L*W*H) |
Millimeter | 2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2580 X1750 X 1620(750) 2830 X1750 X 1620(1000) 3330 X1750 X 1620(1500) 3830 X1750 X 1620(2000) |
|
| Maschinengewicht | Kilogramm | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 (750) 2600 (1000) 2700 (1500) 2800(2000) |
|
Unser Service
Vorverkaufs-Service
* Untersuchung und Beratungsunterstützung.
* probieren Sie Prüfungsunterstützung.
* sehen Sie unsere Fabrik an
Kundendienst
* ausbildend, wie man die Maschine installiert und ausbildet, wie man die Maschine benutzt.
* Ingenieure sind verfügbar, Maschinerie übersee instandzuhalten.
* Garantie ist ein Jahr, wir würde anbieten die Teile (Qualitätsproblem) kostenlos während dieses Zeitraums.
