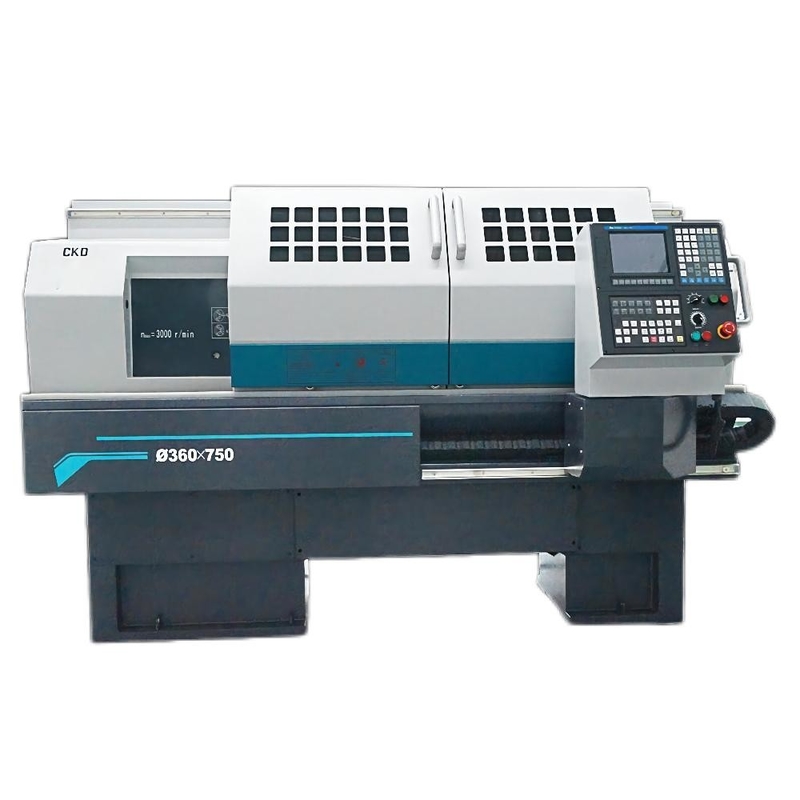

Kosteneffektive CNC-Drehbank Flachbett CKA61100A chinesische horizontale
Produkt-Darstellung
CKAseries-Drehbänke haben eine populäre rechtwinklige flache Form mit weit Vorder- und Rückseite den Beinen. Das Bett hat löschende und, mit einer löschenden Härte von G50 reibende die Hochfrequenzoberfläche durchgemacht. Der headbox Gang hat das Hochfrequenzlöschen und das Präzisionsreiben der Zähne durchgemacht, und die Ganggenauigkeit kann gerade 7. erreichen.
Die Maßgenauigkeit der Teile, die auf dieser Maschine verarbeitet werden, kann IT7 gerade erreichen, und die Oberflächenrauigkeit kann Niveau 1,6 erreichen.
Hauptspezifikation
| Produktmodell | EINHEIT | CKA6163A | CKA6180A | CKA61100A | |
| Max. Schwingendurchmesser über Bett | Millimeter | Ø630 | Ø800 | Ø1000 | |
| Max.swing-Durchmesser über Planschlitten | Millimeter | Ø320 | Ø490 | Ø700 | |
| Max. Werkstücklänge | Millimeter | 1000/1500/2000/3000/4000/5000 | 1000/1500 | ||
| Max. Schneidlänge | Millimeter | 795/1245/1845/2745/3785/4745 (Position der Vertikale 4) 690/1140/1740/2640/3680/4640 (horizontales 6/8-position) |
795/1245 (Position der Vertikale 4) 690/1140 (horizontales 6/8-position) |
||
| Max.turning-Durchmesser | Position der Vertikale 4 | Millimeter | Ø630 | Ø800 | Ø800 |
| Horizontale Position 6 | Millimeter | Ø620 | Ø620 | Ø620 | |
| Horizontale Position 8 | Millimeter | Ø620 | Ø620 | Ø620 | |
| Spindelmittelhöhe | Millimeter | 315 | 400 | 515 | |
| Spindelleistungsstärke | Kilowatt | 11 | |||
| Spindelbohrung | Millimeter | Ø100 | |||
| Verjüngung der Spindelbohrung | 1:20 Ø120 | ||||
| Art der Spindelnase | C11 | ||||
| Spindeldrehzahlbereiche | r/min | 10-1000 (Inverter-gesteuerter Motor) Handbuch mit 4 Strecken |
|||
| Taistock-Spulendurchmesser | Millimeter | Ø100 | |||
| Pinolereise | Millimeter | 240 | |||
| Pinoleverjüngung | Keine M.Ü. 6 | ||||
| Max.travel der X-Achse | Millimeter | 320 | 400 | 400 | |
| Max.travelof-Z-Achse | Millimeter | 800/1250/1850/2750/3790/4750 | 800/1250 | ||
| Schnelle Durchquerung von X-/Zachse | m/min | 4/7.5 (1000,1500,2000), 4 4(3000), 4/3.5 (4000,5000) | |||
| Werkzeugschaftgröße (Vertikale 4 positon) | Millimeter | 32X25 | |||
| X-/Zachse, die Genauigkeit in Position bringt | Millimeter | 0,018/0.024(1000) 0,026 (1500,2000) 0,030 (3000,4000,5000) |
0,018/0.024(1000) 0.026(1500) |
||
| X-/Zaxisrepeatability Genauigkeit | Millimeter | 0,006/0.011(1000) 0,014 (1500,2000) - (2000 oder mehr) |
0,006/0.011(1000) 0.014(1500) |
||
| Maschinenmaße (L*W*H) |
Millimeter | 3455X2020X 1805(1000) 3905X2020X 1805(1500) 4505X2020X 1805(2000) 5405X2020X 1805(3000) 6455X2020X 1805(4000) 7535X2020X 1805(5000) |
3455X2020X 2000(1000) 3905X2020X 2000(1500) |
||
| Maschinengewicht | Kilogramm | 4800/5100/5600/ 5900/7100/8100 |
5300/5600/6100/ 6400/7600/8600 |
5600/600 |
|
Produkt-Konfiguration
| Konfiguration | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Führerweisenart | Kastenweise | ● | ● | ● | ● | ● | ● | ● |
| Hauptantriebsgeschwindigkeitsänderungsform | Manueller Servomotor | ● | ● | ● | ● | O | O | O |
| Automatischer Servomotor | O | O | O | O | O | O | O | |
| Motor der doppelten Geschwindigkeit | — | — | O | O | — | — | — | |
| Allgemeiner Motor | — | — | — | — | O | O | O | |
| Manueller Inverter-gesteuerter Motor | O | O | O | O | ● | ● | ● | |
| Automatischer Inverter-gesteuerter Motor | O | O | O | O | O | O | O | |
| Einzelne Spindel | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |

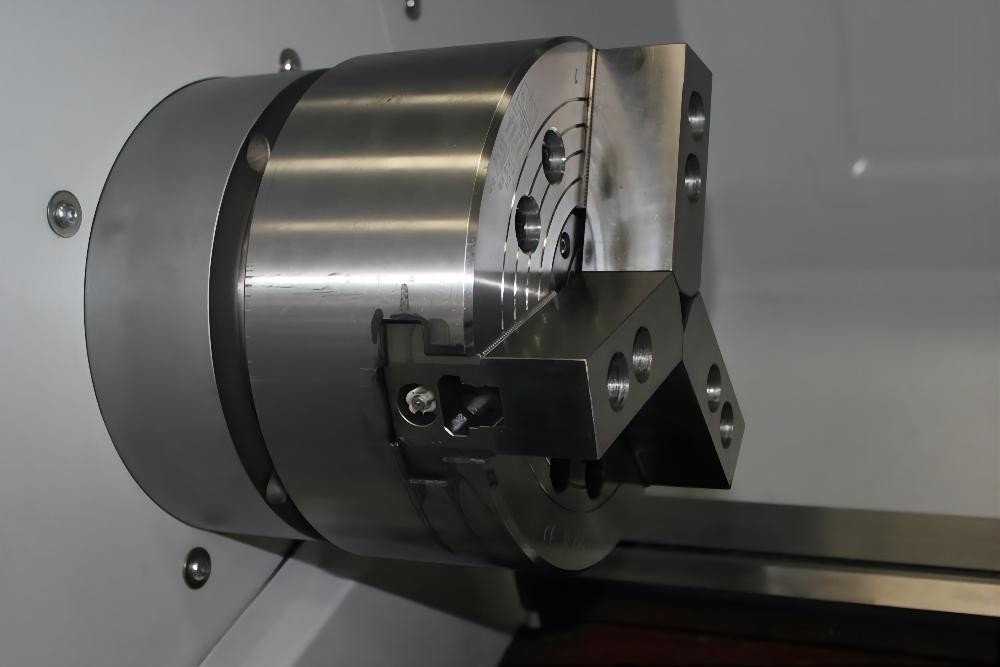

| Klemme | Handbuch | ● | ● | ● | ● | ● | ● | ● |
| Inländische hohle hydraulische Klemme | O | O | O | O | — | — | — | |
| Inländische feste hydraulische Klemme | O | O | — | — | — | — | — | |
| Importierte hohle hydraulische Klemme | O | O | O | O | O | O | O | |
| Importierte feste hydraulische Klemme | O | O | O | O | O | O | O | |
| Reitstock | Manueller Reitstock | ● | ● | ● | ● | ● | ● | ● |
| Hydraulischer Reitstock | O | O | O | O | O | O | O | |

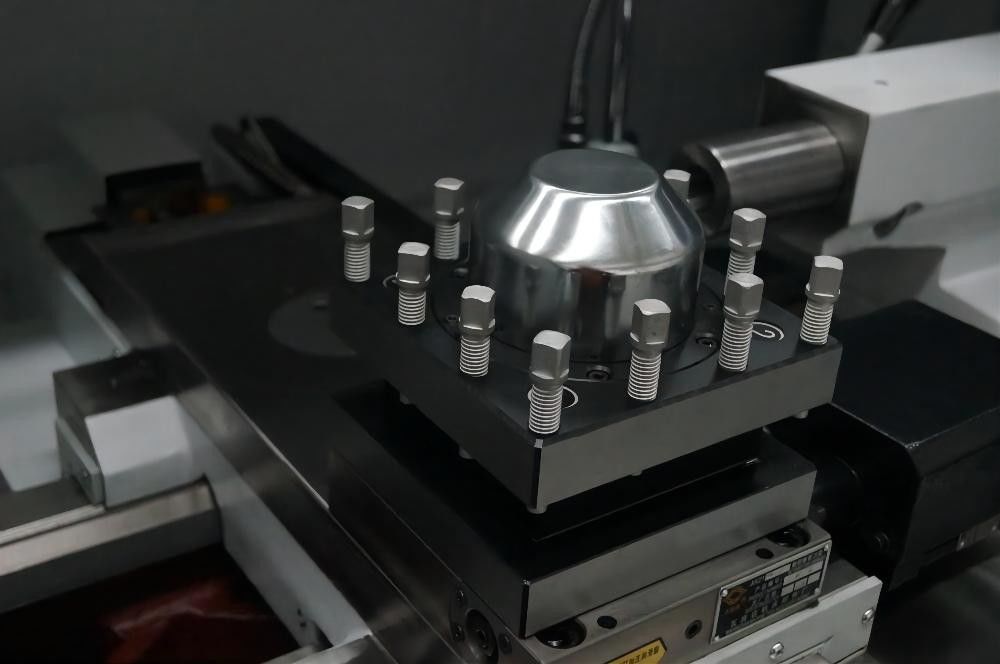

| Werkzeugposten | Vertikale 4 positon | ● | ● | ● | ● | ● | ● | ● |
| Horizontales 6-positOn | O | O | O | O | O | O | O | |
| Horizontales positon 8 | — | — | O | O | O | O | O | |
| Kühlmittel-System | Druckluftabkühlen | ● | ● | ● | ● | — | — | — |
| Wärmetauscher für elektrische Platte | O | O | O | O | ● | ● | ● | |
| Elektrisches thermisches Steuergerät | O | O | O | O | O | O | O | |
| andere Wahlen oder Eigenschaft | Stabiler Rest | O | O | O | O | O | O | O |
| Nachfolgerrest | O | O | O | O | O | O | O | |
| Klemme 4-Jaw | O | O | O | O | O | O | O | |
| Externes Handrad | O | O | O | O | O | O | O | |
●---Standard O---Optional —--N/A
Packing&Shipping
FAQ
1: Wie kann ich die passendsten Maschinen wählen?
: Sagen Sie mir Ihren Spezifikationen bitte (oder schicken Sie uns Ihr Werkstück, das zeichnet), wir kann das beste Modell für Sie wählen, oder Sie können das genaue Modell wählen. Sie können die zeichnenden Produkte auch schicken uns, wir wählen die passendsten Maschinen für Sie.
2: Was ist Ihre Hauptprodukte Ihrer Firma?
: Wir spezialisierten uns auf CNC-Drehbank-Maschine, Fräsmaschine CNC, vertikale Mitte der maschinellen Bearbeitung, Drehbank-Maschinen, Bohrmaschine, radialbohrmaschine, Band-Säge-Maschine, Formermaschine und so weiter.
3: Wie lang ist die Lieferfrist?
Für Standardmaschinen würde es herum 30-50 Tage sein; Für nichtstandardisierte Maschinen und kundengebundene Maschine entsprechend Spezifikationsanforderungen des Kunden, es wouble ein wenig länger sein.
4.What ist Ihre Vertragsklauseln?
: UHRKETTE, CFR und CIF alle annehmbar.
5: Was ist die Zahlungsbedingungen?
: T/T, 30% Anfangszahlung wenn Auftrag, 70% Balancenzahlung vor Versand; Unwiderruflicher LC am Anblick.
6. Was ist das MOQ?
: 1 Satz.
