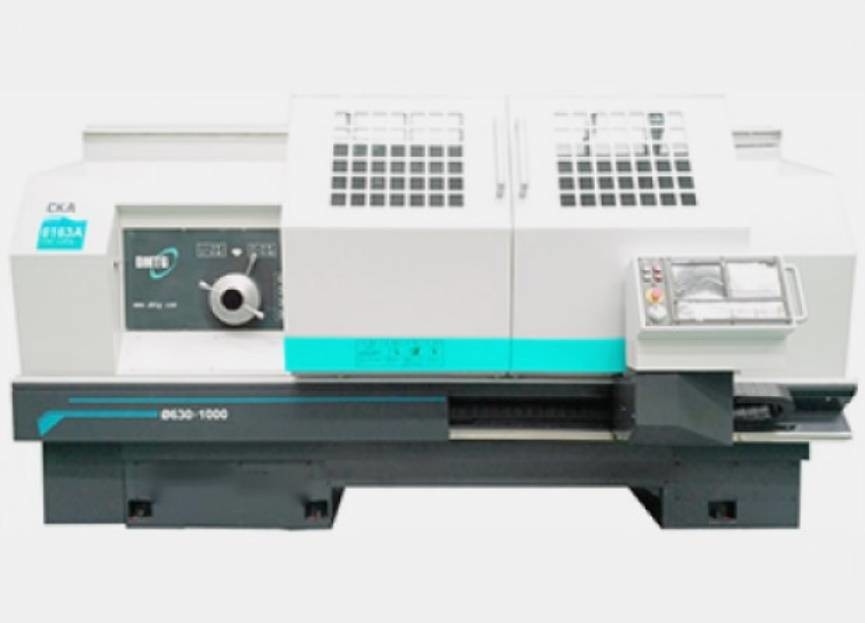

CKA6163A-Flachbett CNC-Drehbank 10 - Universal-Maschine CNC-1000r/min
Einzelheiten zum Produkt
| Name: | CKA6163A-Flachbett CNC-Drehbank | Max. Schwingendurchmesser über Bett: | Ø630mm |
|---|---|---|---|
| Max.swing-Durchmesser über Planschlitten: | Ø320mm | Max. Werkstücklänge: | 1000/1500/2000/3000/4000/5000mm |
| Max. Schneidlänge: | 795/1245/1845/2745/3785/4745mm (Position der Vertikale 4) 690/1140/1740/2640/3680/4640mm (horizontal | Spindelleistungsstärke: | 11kw |
| Spindelbohrung: | Ø100mm | Art der Spindelnase: | C11 |
| Spindel-Drehzahlbereiche: | 10-1000r/min (Inverter-gesteuerter Motor) (Handbuch mit 4 Strecken) | Schnelle Durchquerung von X-/Zachse: | 4/7.5 (、 1500、 1000 2000)、 4 4(3000)、 4/3.5 (4000、 5000) |
| Hervorheben |
CKA6163A-Flachbett CNC-Drehbank,Flachbett 1000r/min CNC-Drehbank,CKA6163A Universal-CNC-Maschine |
||
Beschreibung des Produkts
FLACHBETT CNC-Drehbankpreis CKA-Reihen-CKA6163A Universalfür Verkauf
Produkt-Darstellung
CKA-Reihe CNC-Drehbänke sind mit FANUC, SIEMENS und anderen CNC-Systemen der berühmten Firmen entworfen. Die Maschinen können in Form von dem mehrfachen Reproduktionsradfahren arbeiten. Als die allgemeine Art können diese Maschinen für die Halbvollenden- und Endmaschinelle bearbeitung vieler Arten Spindeln und Diskettenteile benutzt werden. Außer, innerhalb u. außerhalb Eisen konisches Gesichts-, Hauptgesicht, Fugen, Abschrägung, Einschraubgewindebohrenloch, das Loch und alle Arten Kurve axial erweiternd symmetrisch.
Produkt-Konfiguration
| Konfiguration | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Führerweisenart | Kastenweise | ● | ● | ● | ● | ● | ● | ● |
| Hauptantriebsgeschwindigkeitsänderungsform | Manueller Servomotor | ● | ● | ● | ● | O | O | O |
| Automatischer Servomotor | O | O | O | O | O | O | O | |
| Motor der doppelten Geschwindigkeit | — | — | O | O | — | — | — | |
| Allgemeiner Motor | — | — | — | — | O | O | O | |
| Manueller Inverter-gesteuerter Motor | O | O | O | O | ● | ● | ● | |
| Automatischer Inverter-gesteuerter Motor | O | O | O | O | O | O | O | |
| Einzelne Spindel | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |
| Klemme | Handbuch | ● | ● | ● | ● | ● | ● | ● |
| Inländische hohle hydraulische Klemme | O | O | O | O | — | — | — | |
| Inländische feste hydraulische Klemme | O | O | — | — | — | — | — | |
| Importierte hohle hydraulische Klemme | O | O | O | O | O | O | O | |
| Importierte feste hydraulische Klemme | O | O | O | O | O | O | O | |
| Reitstock | Manueller Reitstock | ● | ● | ● | ● | ● | ● | ● |
| Hydraulischer Reitstock | O | O | O | O | O | O | O | |
| Werkzeugposten | Vertikale 4 positon | ● | ● | ● | ● | ● | ● | ● |
| Horizontales 6-positOn | O | O | O | O | O | O | O | |
| Horizontales positon 8 | — | — | O | O | O | O | O | |
| Kühlmittel-System | Druckluftabkühlen | ● | ● | ● | ● | — | — | — |
| Wärmetauscher für elektrische Platte | O | O | O | O | ● | ● | ● | |
| Elektrisches thermisches Steuergerät | O | O | O | O | O | O | O | |
| andere Wahlen oder Eigenschaft | Stabiler Rest | O | O | O | O | O | O | O |
| Nachfolgerrest | O | O | O | O | O | O | O | |
| Klemme 4-Jaw | O | O | O | O | O | O | O | |
| Externes Handrad | O | O | O | O | O | O | O | |
●---Standard O---Optional —--N/A
Hauptspezifikation
| Produktmodell | EINHEIT | CKA6163A | CKA6180A | CKA61100A | |
| Max. Schwingendurchmesser über Bett | Millimeter | Ø630 | Ø800 | Ø1000 | |
| Max.swing-Durchmesser über Planschlitten | Millimeter | Ø320 | Ø490 | Ø700 | |
| Max. Werkstücklänge | Millimeter | 1000/1500/2000/3000/4000/5000 | 1000/1500 | ||
| Max. Schneidlänge | Millimeter | 795/1245/1845/2745/3785/4745 (Position der Vertikale 4) 690/1140/1740/2640/3680/4640 (horizontales 6/8-position) |
795/1245 (Position der Vertikale 4) 690/1140 (horizontales 6/8-position) |
||
| Max.turning-Durchmesser | Position der Vertikale 4 | Millimeter | Ø630 | Ø800 | Ø800 |
| Horizontale Position 6 | Millimeter | Ø620 | Ø620 | Ø620 | |
| Horizontale Position 8 | Millimeter | Ø620 | Ø620 | Ø620 | |
| Spindelmittelhöhe | Millimeter | 315 | 400 | 515 | |
| Spindelleistungsstärke | Kilowatt | 11 | |||
| Spindelbohrung | Millimeter | Ø100 | |||
| Verjüngung der Spindelbohrung | 1:20 Ø120 | ||||
| Art der Spindelnase | C11 | ||||
| Spindeldrehzahlbereiche | r/min | 10-1000 (Inverter-gesteuerter Motor) Handbuch mit 4 Strecken |
|||
| Taistock-Spulendurchmesser | Millimeter | Ø100 | |||
| Pinolereise | Millimeter | 240 | |||
| Pinoleverjüngung | Keine M.Ü. 6 | ||||
| Max.travel der X-Achse | Millimeter | 320 | 400 | 400 | |
| Max.travelof-Z-Achse | Millimeter | 800/1250/1850/2750/3790/4750 | 800/1250 | ||
| Schnelle Durchquerung von X-/Zachse | m/min | 4/7.5 (1000,1500,2000), 4 4(3000), 4/3.5 (4000,5000) | |||
| Werkzeugschaftgröße (Vertikale 4 positon) | Millimeter | 32X25 | |||
| X-/Zachse, die Genauigkeit in Position bringt | Millimeter | 0,018/0.024(1000) 0,026 (1500,2000) 0,030 (3000,4000,5000) |
0,018/0.024(1000) 0.026(1500) |
||
| X-/Zaxisrepeatability Genauigkeit | Millimeter | 0,006/0.011(1000) 0,014 (1500,2000) - (2000 oder mehr) |
0,006/0.011(1000) 0.014(1500) |
||
| Maschinenmaße (L*W*H) |
Millimeter | 3455X2020X 1805(1000) 3905X2020X 1805(1500) 4505X2020X 1805(2000) 5405X2020X 1805(3000) 6455X2020X 1805(4000) 7535X2020X 1805(5000) |
3455X2020X 2000(1000) 3905X2020X 2000(1500) |
||
| Maschinengewicht | Kilogramm | 4800/5100/5600/ 5900/7100/8100 |
5300/5600/6100/ 6400/7600/8600 |
5600/6000 | |
Produkt-Highlights
