Flachbett CNC Drehenuniversal-CKA6150i einzelne Spindel der drehbank-Maschinen-
Einzelheiten zum Produkt
| Name: | CKA6150i-Flachbett CNC-Drehbank | Max. Schwingendurchmesser über Bett: | Ø500mm |
|---|---|---|---|
| Max.swing-Durchmesser über Planschlitten: | Ø280mm | Max. Werkstücklänge: | 750/1000mm |
| Max. Schneidlänge: | 680/930mm | Spindelleistungsstärke: | 11/15Kw |
| Spindelbohrung: | Ø82mm | Art der Spindelnase: | A2-8 |
| Spindel-Drehzahlbereiche: | 30-3000 einzelne Spindel | Schnelle Durchquerung von X-/Zachse: | 4/8m/min |
| Hervorheben |
Drehendrehbank-Maschine CKA6150i CNC,Universal-Drehendrehbank-Maschine CNC,Einzelne Spindel flache CNC-Drehbank |
||
Beschreibung des Produkts

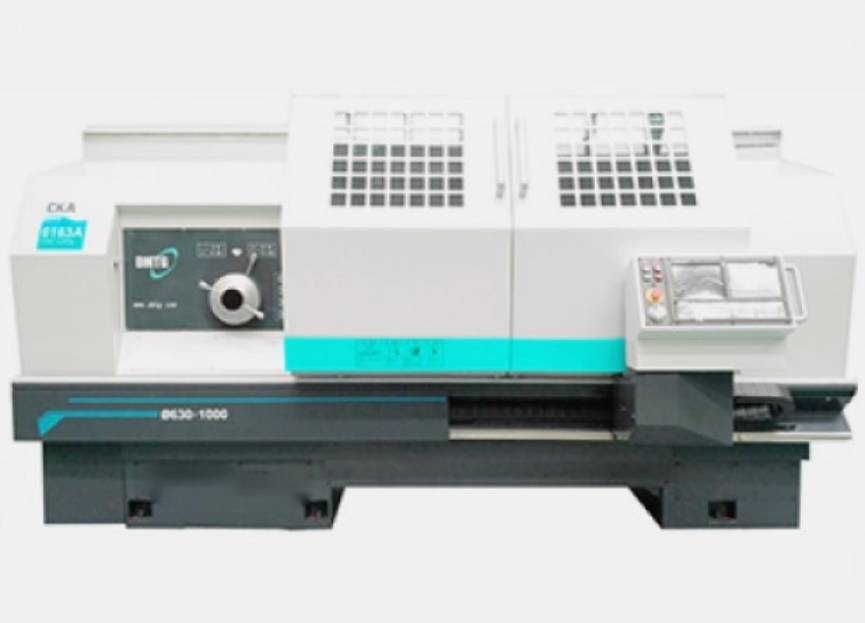

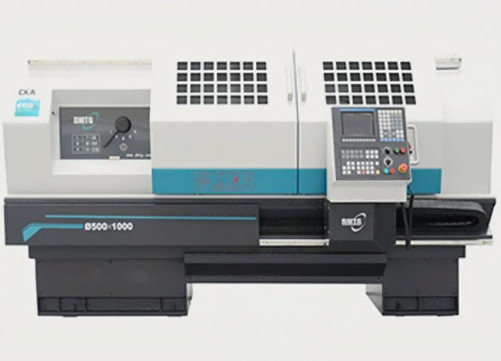

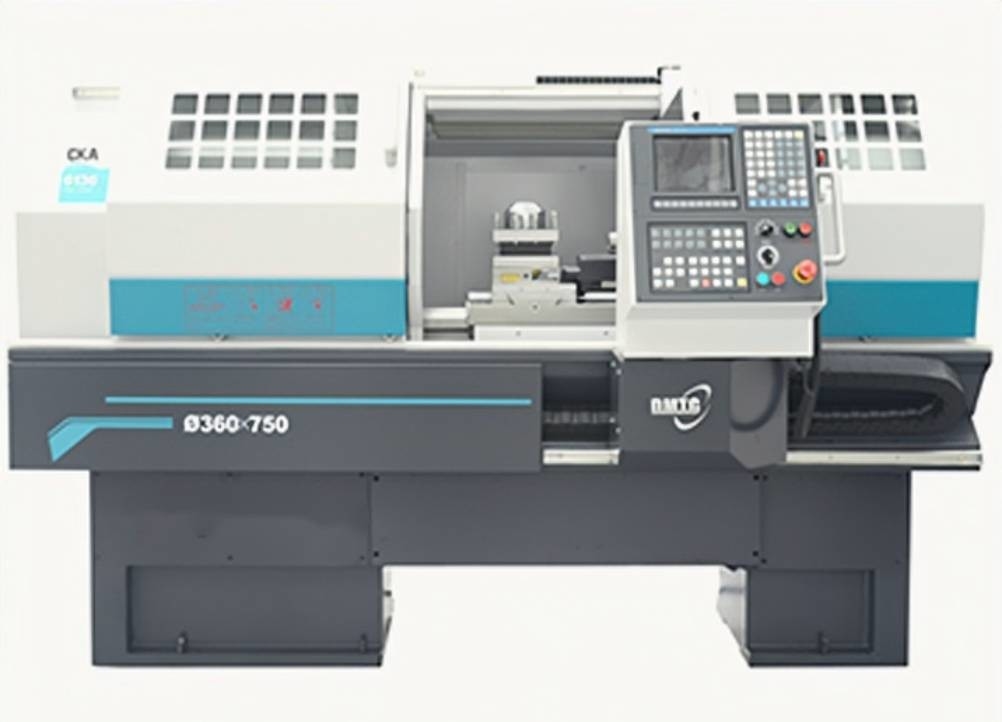

CKA-Reihen-Universalflachbett CNC-Drehbank
Produkt-Darstellung
Diese Werkzeugmaschine ist eine horizontale Drehbank CNC, die durch das vertikale (Z) und die horizontalen (X) Koordinaten gesteuert wird. Sie kann internes und externes zylinderförmiges automatisch schneiden, zugespitzt, Runde, Ende, Fugen, Abschrägungs- und andereprozesse von verschiedenen Wellen- und Diskettenteilen. Sie kann metrische gerade Faden, Endenfaden, gerade Faden des Zoll und verschiedene Drehenprozesse drehen. Wie sich verjüngender Faden. Es ist für die Produktion von Multivielzahl, von Medium und von kleinen Reihenprodukten passend und zeigt Überlegenheit zu den Komplex- und Hochpräzisionsteilen.
Produkt-Konfiguration
| Konfiguration | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Führerweisenart | Kastenweise | ● | ● | ● | ● | ● | ● | ● |
| Hauptantriebsgeschwindigkeitsänderungsform | Manueller Servomotor | ● | ● | ● | ● | O | O | O |
| Automatischer Servomotor | O | O | O | O | O | O | O | |
| Motor der doppelten Geschwindigkeit | — | — | O | O | — | — | — | |
| Allgemeiner Motor | — | — | — | — | O | O | O | |
| Manueller Inverter-gesteuerter Motor | O | O | O | O | ● | ● | ● | |
| Automatischer Inverter-gesteuerter Motor | O | O | O | O | O | O | O | |
| Einzelne Spindel | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |
| Klemme | Handbuch | ● | ● | ● | ● | ● | ● | ● |
| Inländische hohle hydraulische Klemme | O | O | O | O | — | — | — | |
| Inländische feste hydraulische Klemme | O | O | — | — | — | — | — | |
| Importierte hohle hydraulische Klemme | O | O | O | O | O | O | O | |
| Importierte feste hydraulische Klemme | O | O | O | O | O | O | O | |
| Reitstock | Manueller Reitstock | ● | ● | ● | ● | ● | ● | ● |
| Hydraulischer Reitstock | O | O | O | O | O | O | O | |
| Werkzeugposten | Vertikale 4 positon | ● | ● | ● | ● | ● | ● | ● |
| Horizontales 6-positOn | O | O | O | O | O | O | O | |
| Horizontales positon 8 | — | — | O | O | O | O | O | |
| Kühlmittel-System | Druckluftabkühlen | ● | ● | ● | ● | — | — | — |
| Wärmetauscher für elektrische Platte | O | O | O | O | ● | ● | ● | |
| Elektrisches thermisches Steuergerät | O | O | O | O | O | O | O | |
| andere Wahlen oder Eigenschaft | Stabiler Rest | O | O | O | O | O | O | O |
| Nachfolgerrest | O | O | O | O | O | O | O | |
| Klemme 4-Jaw | O | O | O | O | O | O | O | |
| Externes Handrad | O | O | O | O | O | O | O | |
●---Standard O---Optional —--N/A
Hauptspezifikation
| Produktmodell | EINHEIT | CKA6150 | CKA6166 | CKA6150i | |
| Max. Schwingendurchmesser über Bett | Millimeter | Ø500 | Ø660 | Ø500 | |
| Max.swing-Durchmesser über Planschlitten | Millimeter | Ø280 | Ø430 | Ø280 | |
| Maximumwerkstücklänge | Millimeter | 750/1000/1500/2000 | 750/1000/1500/2000 | 750/1000 | |
| Maximumschneidlänge | Millimeter | 680/930/1430/1930 | 680/930/1430/1930 | 680/930 | |
| Max.turning-Durchmesser | Position der Vertikale 4 | Millimeter | Ø500 | Ø560 | Ø500 |
| Horizontale Position 6 | Millimeter | Ø400 | Ø400 | Ø400 | |
| Horizontale Position 8 | Millimeter | Ø370 | Ø370 | Ø370 | |
| Spindelmittelhöhe | Millimeter | 250 | 330 | 250 | |
| Spindelleistungsstärke | Kilowatt | 7.5/11 | 7.5/11 | 11/15 | |
| Spindelbohrung | Millimeter | Ø82 | |||
| Verjüngung der Spindelbohrung | 1:20 Ø90 | 1:20 Ø90 | 1:20 Ø100 | ||
| Art der Spindelnase | D8 | D8 | 2-8 | ||
| Spindeldrehzahlbereiche | r/min | 7-2200 Handbuch mit 3 Strecken |
7-2200 Handbuch mit 3 Strecken |
30-3000 Einzelne Spindel |
|
| Taistock-Spulendurchmesser | Millimeter | Ø75 | |||
| Pinolereise | Millimeter | 150 | |||
| Pinoleverjüngung | Keine M.Ü. 5 | ||||
| Max.travel der X-Achse | Millimeter | 280 | 305 | 280 | |
| Max.travelof-Z-Achse | Millimeter | 685/935/1435/1935 | 685/935/1435/1935 | 685/935 | |
| Schnelle Durchquerung von X-/Zachse | m/min | 4/8 (750-1500) 4 6(2000) |
4/8 (750-1500) 4 6(2000) |
4/8 | |
| Werkzeugschaftgröße (Vertikale 4 positon) | Millimeter | 25X25 | |||
| X-/Zachse, die Genauigkeit in Position bringt | Millimeter | 0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
0,018/0.021(750) 0.024(1000) |
|
| X-/Zaxisrepeatability Genauigkeit | Millimeter | 0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
0,006/0.008(750) 0.011(1000) |
|
| Maschinenmaße (L*W*H) |
Millimeter | 2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) |
|
| Maschinengewicht | Kilogramm | 2550/2600/2700/2800 | 2700/2750/2850/2950 | 2550/2600 | |
