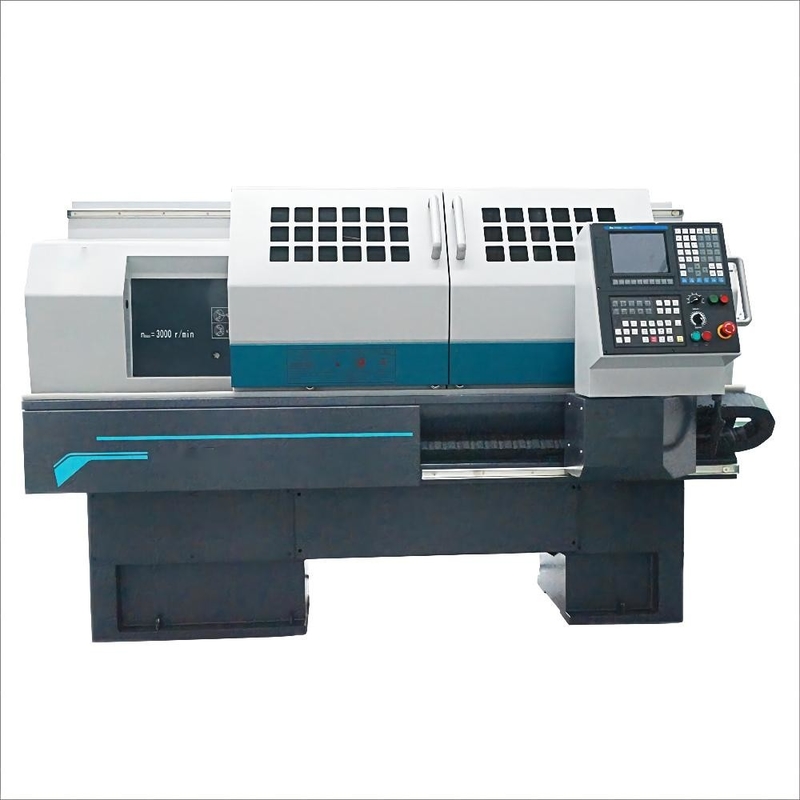

Universaldrehmaschine horizontales der CNC-Metalldrehendrehbank-CKA6150
Einzelheiten zum Produkt
| Name: | Flachbett CKA6150 CNC-Drehbank | Max. Schwingendurchmesser über Bett: | Ø500mm |
|---|---|---|---|
| Max.swing-Durchmesser über Planschlitten: | Ø280mm | Max. Werkstücklänge: | 750/1000/1500/2000mm |
| Max. Schneidlänge: | 680/930/1430/1930mm | Spindelleistungsstärke: | 7.5/11Kw |
| Spindelbohrung: | Ø82mm | Art der Spindelnase: | D8 |
| Spindel-Drehzahlbereiche: | 7-2200 (Handbuch mit 3 Strecken) | Schnelle Durchquerung von X-/Zachse: | 、 4/8m/min (750-1500) 4/6m/min (2000) |
| Hervorheben |
Horizontales CNC-Metalldrehendrehbank,Metalldrehendrehbank CNC-CKA6150,Horizontale Universaldrehmaschine |
||
Beschreibung des Produkts
FLACHBETT CNC-Drehbank-Metalldrehendrehbank CKA-Reihen-CKA6150 Universal
Produkt-Darstellung
* diese Reihe Produkte nimmt horizontale Flachbettstruktur, Bett, Spindelspindelkasten, Bettsattel, Bettbein und anderes grundlegendes an
satteln Sie alle Proben des Harzsandgusses, Vergütungsbehandlung, die Stabilität ist gut
* Drehbankbettführerkönnen das Zwischenfrequenzlöschen, der Bettsattel und das Skateboard fahren der gemeinsamen Oberfläche des Führers unter Verwendung „des Stockmodells“, das, bewegliche Teile verarbeitet, die einziehende Spur verwirklichen, verhindern, um zu kriechen.
* schießen Sie Geschwindigkeit ist hoch, breite Palette der Geschwindigkeitsregelung und das lärmarme in die Höhe.
Produkt-Konfiguration
| Konfiguration | CKA6136 | CKA6140 | CKA6150 | CKA6166 | CKA6163A | CKA6180A | CKA61100A | |
| Führerweisenart | Kastenweise | ● | ● | ● | ● | ● | ● | ● |
| Hauptantriebsgeschwindigkeitsänderungsform | Manueller Servomotor | ● | ● | ● | ● | O | O | O |
| Automatischer Servomotor | O | O | O | O | O | O | O | |
| Motor der doppelten Geschwindigkeit | — | — | O | O | — | — | — | |
| Allgemeiner Motor | — | — | — | — | O | O | O | |
| Manueller Inverter-gesteuerter Motor | O | O | O | O | ● | ● | ● | |
| Automatischer Inverter-gesteuerter Motor | O | O | O | O | O | O | O | |
| Einzelne Spindel | CKA6136i | CKA6140i | CKA6150i | — | — | — | — | |
| CNC | FANUC 0i-TF (5) | ● | ● | ● | ● | ● | ● | ● |
| GSK-980TDi | O | O | O | O | O | O | O | |
| SIEMENS | O | O | O | O | O | O | O | |
| KND | O | O | O | O | — | — | — | |
| HNC-808D | O | O | O | O | — | — | — | |
| MITSUBISHI | O | O | — | — | — | — | — | |
| Klemme | Handbuch | ● | ● | ● | ● | ● | ● | ● |
| Inländische hohle hydraulische Klemme | O | O | O | O | — | — | — | |
| Inländische feste hydraulische Klemme | O | O | — | — | — | — | — | |
| Importierte hohle hydraulische Klemme | O | O | O | O | O | O | O | |
| Importierte feste hydraulische Klemme | O | O | O | O | O | O | O | |
| Reitstock | Manueller Reitstock | ● | ● | ● | ● | ● | ● | ● |
| Hydraulischer Reitstock | O | O | O | O | O | O | O | |
| Werkzeugposten | Vertikale 4 positon | ● | ● | ● | ● | ● | ● | ● |
| Horizontales 6-positOn | O | O | O | O | O | O | O | |
| Horizontales positon 8 | — | — | O | O | O | O | O | |
| Kühlmittel-System | Druckluftabkühlen | ● | ● | ● | ● | — | — | — |
| Wärmetauscher für elektrische Platte | O | O | O | O | ● | ● | ● | |
| Elektrisches thermisches Steuergerät | O | O | O | O | O | O | O | |
| andere Wahlen oder Eigenschaft | Stabiler Rest | O | O | O | O | O | O | O |
| Nachfolgerrest | O | O | O | O | O | O | O | |
| Klemme 4-Jaw | O | O | O | O | O | O | O | |
| Externes Handrad | O | O | O | O | O | O | O | |
●---Standard O---Optional —--N/A
Hauptspezifikation
| Produktmodell | EINHEIT | CKA6150 | CKA6166 | CKA6150i | |
| Max. Schwingendurchmesser über Bett | Millimeter | Ø500 | Ø660 | Ø500 | |
| Max.swing-Durchmesser über Planschlitten | Millimeter | Ø280 | Ø430 | Ø280 | |
| Max. Werkstücklänge | Millimeter | 750/1000/1500/2000 | 750/1000/1500/2000 | 750/1000 | |
| Max. Schneidlänge | Millimeter | 680/930/1430/1930 | 680/930/1430/1930 | 680/930 | |
| Max.turning-Durchmesser | Position der Vertikale 4 | Millimeter | Ø500 | Ø560 | Ø500 |
| Horizontale Position 6 | Millimeter | Ø400 | Ø400 | Ø400 | |
| Horizontale Position 8 | Millimeter | Ø370 | Ø370 | Ø370 | |
| Spindelmittelhöhe | Millimeter | 250 | 330 | 250 | |
| Spindelleistungsstärke | Kilowatt | 7.5/11 | 7.5/11 | 11/15 | |
| Spindelbohrung | Millimeter | Ø82 | |||
| Verjüngung der Spindelbohrung | 1:20 Ø90 | 1:20 Ø90 | 1:20 Ø100 | ||
| Art der Spindelnase | D8 | D8 | 2-8 | ||
| Spindeldrehzahlbereiche | r/min | 7-2200 Handbuch mit 3 Strecken |
7-2200 Handbuch mit 3 Strecken |
30-3000 Einzelne Spindel |
|
| Taistock-Spulendurchmesser | Millimeter | Ø75 | |||
| Pinolereise | Millimeter | 150 | |||
| Pinoleverjüngung | Keine M.Ü. 5 | ||||
| Max.travel der X-Achse | Millimeter | 280 | 305 | 280 | |
| Max.travelof-Z-Achse | Millimeter | 685/935/1435/1935 | 685/935/1435/1935 | 685/935 | |
| Schnelle Durchquerung von X-/Zachse | m/min | 4/8 (750-1500) 4 6(2000) |
4/8 (750-1500) 4 6(2000) |
4/8 | |
| Werkzeugschaftgröße (Vertikale 4 positon) | Millimeter | 25X25 | |||
| X-/Zachse, die Genauigkeit in Position bringt | Millimeter | 0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
0,018/0.021(750) 0.024(1000) |
|
| X-/Zaxisrepeatability Genauigkeit | Millimeter | 0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
0,006/0.008(750) 0.011(1000) |
|
| Maschinenmaße (L*W*H) |
Millimeter | 2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) 3330X1750X 1620(1500) 3830X1750X 1620(2000) |
2580X1750X 1620(750) 2830X1750X 1620(1000) |
|
| Maschinengewicht | Kilogramm | 2550/2600/2700/2800 | 2700/2750/2850/2950 | 2550/2600 | |
Produkt-Highlights
