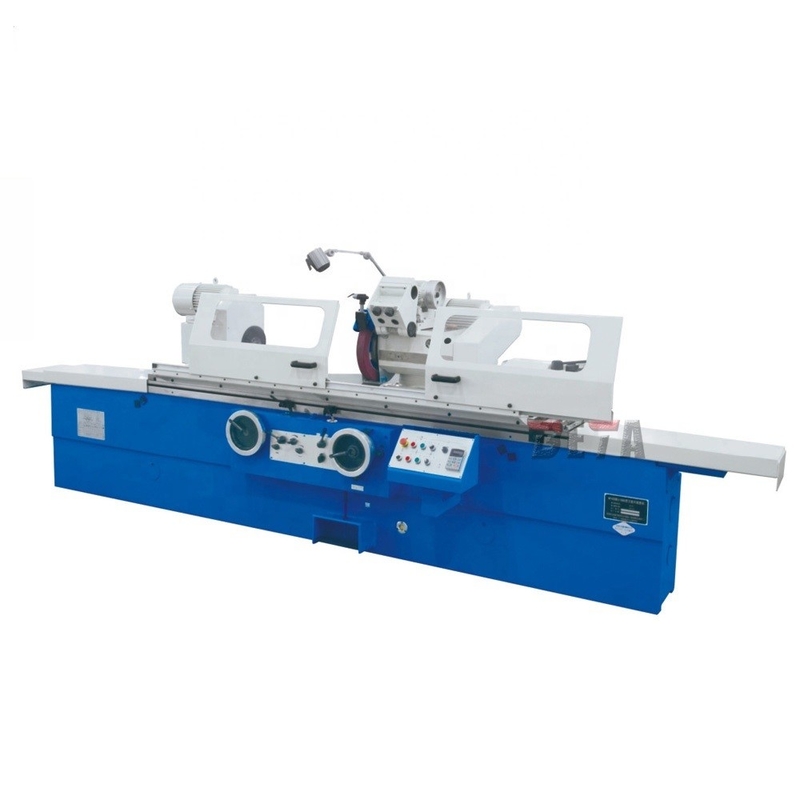

Allgemeinhinreise Machine MW1420 205mm des rundschleifer-M14
Einzelheiten zum Produkt
| Produkt-Name: | Rundschleifmaschine MW1420 | Abstand zwischen Mitten: | 500/750mm |
|---|---|---|---|
| Durchmesserboden: | 8-200mm | Max. Gewicht des Werkstücks: | 100kg |
| Workhead-Spindelgeschwindigkeit: | 50HZ: 25-380 Stepless r/min | Drehender Winkel des Scheibenkopfs: | 1670 r/min |
| Max. Reise: | 205mm | Bruttomasse: | 3(500), 3.2(750) t |
| Hervorheben |
MW1420 Rundschleifer Machine,205mm Rundschleifer Machine,Allgemeinhinrundschleifer ISO |
||
Beschreibung des Produkts
M14 Universalrundschleifmaschine der Reihen-MW1420
Produkt-Eigenschaften
1. Art Universalrundschleifmaschinen der Reihe M14 werden für das Reiben von externen oder internen Oberflächen von Drehwerkstücken des Zylinders und des Verjüngungswerkstückes benutzt.
2. Die Längsbewegung des Worktable angetrieben durch hydraulisches oder eigenhändig Rad.
Der Worktable kann sich bis zu einem gewissen Grad drehen, um für reibende Verjüngung passend zu sein.
3. Der Scheibenkopfquervorschub wird durch hydraulisches gefahren, das automatische periodische Zufuhr und schnelle Zufuhr verwirklicht. Er kann raue und feine Zufuhr durch Handrad auch tun.
| Zubehör | Optionale Zusätze | ||
| Kühlwasserbehälter | Planierenauflageneisen | Radauswuchtenstand | Geschlossener Mittelrest |
| Externer Kreisaufbereiter | Arbeitslicht | Magnetisches sepatator | Stirnflächeabziehvorrichtung |
| Schleifscheibeklemme und Behandlung von Werkzeugen |
Offene mittlere Frequenz | Magnetabscheider Gurtfilter |
Radiusabziehvorrichtung |
| Offener Standard der mittleren Frequenz | Mitte | reibendes Mittelgerät | |
| Ausgleichswelle | interne runde Scheuermittel (nur Reihen M14) | ||
Technische hauptsächlichparameter
| EINZELTEIL | EINHEIT | MW1420 | |
| Abstand zwischen Mitten | Millimeter | 500.750 | |
| Mittelhöhe | Millimeter | 135 | |
| Dia. Ground (O.D) | Millimeter | 8-200 | |
| Dia. Ground (Identifikation) | Millimeter | 25-100 | |
| Max. Längenboden (O.D) | Millimeter | 500.750 | |
| Max. Längenboden (Identifikation) | Millimeter | 125 | |
| Max. Gewicht des Werkstücks | Kilogramm | 100 | |
| Drehender Winkel | ° | +90° | |
| Mittelverjüngung | M.Ü. | 4 | |
| Spindelgeschwindigkeit | r/min | 50HZ: 25~380 Stepless | |
| Drehender Winkel | r/min | 1670 | |
| Schnelle Reise Wheelhead | Millimeter | 50 | |
| Max. Reise | Millimeter | 205 | |
| Drehender Winkel | ° | -30° | |
| Handzuführungs pro. | bringen Sie auf Touren | Raues 2/finish 0,5 | |
| Handzuführungs pro. | gra | Rau: 0,01 Ende: 0,0025 | |
| Radgröße (ODxWxID) | Millimeter | 400x50x203 | |
| Zusatzgeschwindigkeit | m/s | 35 | |
| Spindelgeschwindigkeit | r/min | 10000/15000 | |
| Radgröße | Millimeter | Maximal: Minute 50x25x13: 17x20x6 | |
| Handzuführungs pro. | bringen Sie auf Touren | 6 | |
| Max. drehender Winkel der Tabelle | Cockwise | ° | 3° |
| Entgegen dem Uhrzeigersinn | ° | 9° (500), 8° (750) | |
| Längsdrehzahlbereich der Tabelle | m/min | 0.1-4 | |
| Mittelverjüngung | M.Ü. | 4 | |
| Spulenreise | Millimeter | 30 | |
| Wheelhead-Leistungsstärke | Kilowatt | 4 | |
| Internes Reiben | Kilowatt | 1,1 | |
| Workhead-Leistungsstärke | Kilowatt | 1,1 | |
| Bruttomasse | t | 3(500), 3.2(750) | |
| Verpackendes Maß | cm | 235x203x 205(500) 275x203x 205(750) | |
Produkt-Highlights
M14 Universalrundschleifmaschine der Reihen-MW1420Produkt-Eigenschaften 1. Art Universalrundschleifmaschinen der Reihe M14 werden für das Reiben von externen oder internen Oberflächen von Drehwerkstücken des Zylinders und des Verjüngungswerkstückes benutzt.2. Die Längsbewegung des Worktable ...
