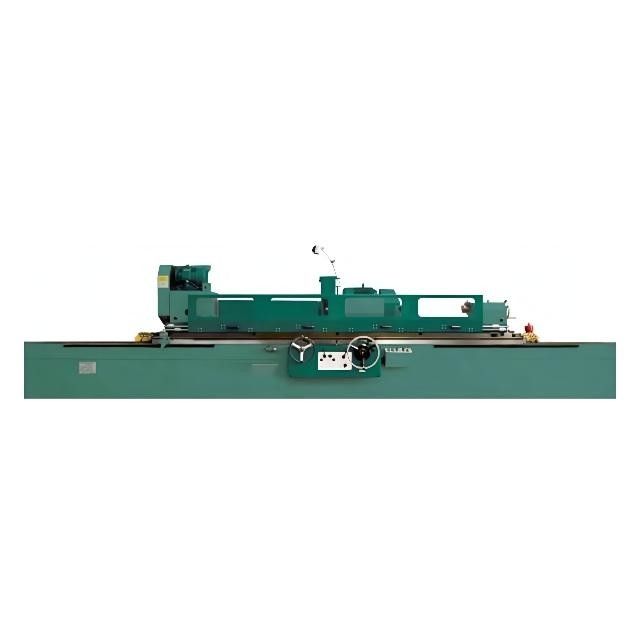

M1363 kreisförmige externe Schleifmaschine 3000kg mit Genauigkeit IT5 IT6
Einzelheiten zum Produkt
| Produkt-Name: | Rundschleifmaschine M1363 | Abstand zwischen Mitten: | 2000/3000/4000/5000mm |
|---|---|---|---|
| Durchmesserboden: | 30-630mm | Max. Gewicht des Werkstücks: | 3000kg |
| Workhead-Spindelgeschwindigkeit: | 50HZ: 6.5~65 Stepless r/min | Drehender Winkel des Scheibenkopfs: | 870 r/min |
| Max. Reise: | 475mm | Bruttomasse: | 18(2000)、 22(3000) 23(4000)、 26(5000) |
| Hervorheben |
externe Schleifmaschine 3000kg,Externe Schleifmaschine IT5,Kreisschleifmaschine IT6 |
||
Beschreibung des Produkts
M13 Reihe M1363 China Hersteller-Cylindrical Grinding Machine-Preis
- Die Maschine ist für das Reiben von zylinderförmigen oder konischen Außenoberflächen mit Genauigkeit von IT5 und von IT6 bestimmt und hergestellt.
- Die Längsreise von Worktable wird steplessly durch Hydrauliksystem und auch eigenhändig Rad gesteuert. Die schnelle Annäherung und die Zurücknahme des Scheibenkopfs ist hydraulisches gesteuert, wird Einstechbewegung durch hydraulisches und Handrad durchgeführt.
| Zubehör | Optionale Zusätze | ||
| Kühlwasserbehälter | Planierenauflageneisen | Radauswuchtenstand | Geschlossener Mittelrest |
| Externer Kreisaufbereiter | Arbeitslicht | Magnetisches sepatator | Stirnflächeabziehvorrichtung |
| Schleifscheibeklemme und Behandlung von Werkzeugen |
Offene mittlere Frequenz | Magnetabscheider Gurtfilter |
Radiusabziehvorrichtung |
| Offener Standard der mittleren Frequenz | Mitte | reibendes Mittelgerät | |
| Ausgleichswelle | interne runde Scheuermittel (nur Reihen M14) | ||
Technische hauptsächlichparameter
| Allgemeine Kapazität | EINZELTEIL | EINHEIT | M1363 | MQ1363 | |
| Abstand zwischen Mitten | Millimeter | 2000, 3000, 4000, 5000 | 1500, 2000, 3000,4000 | ||
| Mittelhöhe | Millimeter | 370 | 350 | ||
| Dia. Ground (O.D) | Millimeter | 30-630 | 30-630 | ||
| Max. Längenboden (O.D) | Millimeter | 2000, 3000, 4000, 5000 | 1500, 2000, 3000,4000 | ||
| Max. Gewicht des Werkstücks | Kilogramm | 3000 | 1500 | ||
| Arbeitskopf | Mittelverjüngung | M.Ü. | metrische 80 # | 6 | |
| Spindelgeschwindigkeit | r/min | 50HZ: 6.5~65 Stepless | 50HZ: 10~100 Stepless | ||
| Scheibenkopf | Drehender Winkel | r/min | 870 | 870 | |
| Schnelle Reise Wheelhead | Millimeter | 100 | 100 | ||
| Max. Reise | Millimeter | 475 | 438 | ||
| Handzuführungs pro. | bringen Sie auf Touren | Raues 4/finish 0,5 | Raues 4/finish 0,5 | ||
| Handzuführungs pro. | gra | Rau: 0,02 Ende: 0,0025 | Rau: 0,02 Ende: 0,0025 | ||
| Radgröße (ODxWxID) | Millimeter | 750x75x305 | 750x75x305 | ||
| Zusatzgeschwindigkeit | m/s | 35 | 35 | ||
| Tabelle | Handzuführungs pro. | bringen Sie auf Touren | 5 | 5 | |
| Max. drehender Winkel der Tabelle | Cockwise | ° | 2° (2000), 1° (3000,4000,5000) | 3° (1500), 2° (2000,3000), 1° (4000) |
|
| Entgegen dem Uhrzeigersinn | ° | 4°(2000), 3° (3000) 2° (4000), 1.5° (5000) |
6° (1500), 5° (2000) 3° (3000), 2° (4000) |
||
| Längsdrehzahlbereich der Tabelle | m/min | 0.1-2.5 | 0.1-3 | ||
| Reitstock | Mittelverjüngung | M.Ü. | metrische 80 # | 6 | |
| Spulenreise | Millimeter | 70 | 70 | ||
| Motor | Wheelhead-Leistungsstärke | Kilowatt | 22 | 18,5 | |
| Workhead-Leistungsstärke | Kilowatt | 15 | 5,5 | ||
| Maschine | Bruttomasse | t | 18(2000), 22(3000) 23(4000), 26(5000) |
10(1500), 11(2000) 17 (3000), 20(4000) |
|
| Verpackendes Maß | cm | 640 x 240 x 226(2000) 826 x 240 x 226(3000) 1050 x 240 x 226(4000) 1250 x 240 x 226(5000) |
456 x 209 x 210(1500) 546 x 209x 210(2000) 746 x 209x 210(3000) 946 x 209 x 210(4000) |
||
Produkt-Highlights
M13 Reihe M1363 China Hersteller-Cylindrical Grinding Machine-Preis - Die Maschine ist für das Reiben von zylinderförmigen oder konischen Außenoberflächen mit Genauigkeit von IT5 und von IT6 bestimmt und hergestellt. - Die Längsreise von Worktable wird steplessly durch Hydrauliksystem und auch ...
