Herkunftsort:
China
Zertifizierung:
CE, ISO certification
Modellnummer:
M1350A/B
Video
Video
Video
Video

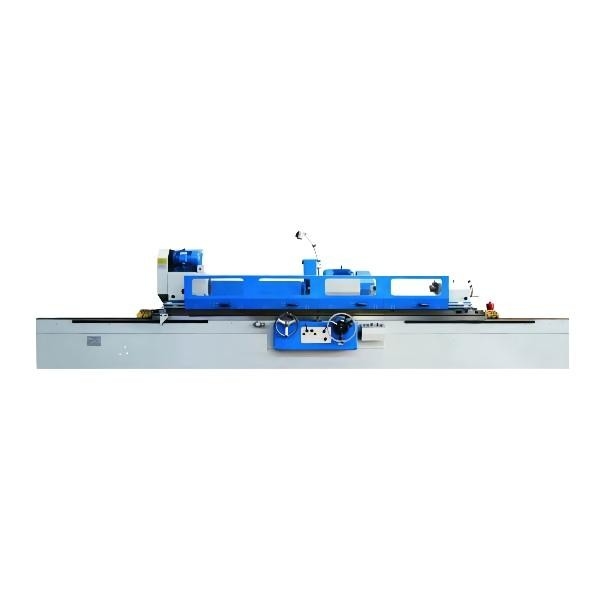

M13 Universalhochleistungsrundschleifmaschine der Reihen-M1350A/B
Diese Reihe des Rundschleifers nimmt elektrisches an und hydraulischer Ineinander greifenmechanismus, alle beweglichen Teile und die Operation ist sicher und zuverlässig. Es ist für das Reiben der Präzision IT6-IT5 zylinderförmige oder konische Drehwerkstücke passend. Passend für Einzelstück- und Serienproduktionswerkstätten.
Die horizontale Zuführung des Scheibenkopfs wird durch hydrostatischen Druck, die mikro-automatische periodische Zufuhr und schnelle der Fortschritt und der Rückzug zu verwirklichen gefahren. Grob und Feinstrom kann auch manuell getan werden.
Die Reihe M1350, M1450 und M1363 Worktables und die Scheibenkopfschienen nehmen Ankerschienen an, die mit niedrigen Geschwindigkeiten glatt sich bewegen können.
Die Räder der Reihe M1350, M1450 und M1363 nehmen Hochstarrheitshauptwellen mit hoher Rotationsgenauigkeit und guter Starrheit an. Der Arbeitskopf nimmt Frequenzumsetzer an, um stepless Geschwindigkeitsregelung zu verwirklichen.
| Zubehör | Optionale Zusätze | ||
| Kühlwasserbehälter | Planierenauflageneisen | Radauswuchtenstand | Geschlossener Mittelrest |
| Externer Kreisaufbereiter | Arbeitslicht | Magnetisches sepatator | Stirnflächeabziehvorrichtung |
| Schleifscheibeklemme und Behandlung von Werkzeugen |
Offene mittlere Frequenz | Magnetabscheider Gurtfilter |
Radiusabziehvorrichtung |
| Offener Standard der mittleren Frequenz | Mitte | reibendes Mittelgerät | |
| Ausgleichswelle | interne runde Scheuermittel (nur Reihen M14) | ||
Technische hauptsächlichparameter
| Allgemeine Kapazität | EINZELTEIL | EINHEIT | M1350A/B | |
| Abstand zwischen Mitten | Millimeter | 2000, 3000, 4000 | ||
| Mittelhöhe | Millimeter | 270 | ||
| Dia. Ground (O.D) | Millimeter | 25-500 | ||
| Max. Längenboden (O.D) | Millimeter | 2000, 3000, 4000 | ||
| Max. Gewicht des Werkstücks | Kilogramm | 2000 | ||
| Arbeitskopf | Mittelverjüngung | M.Ü. | 6 | |
| Spindelgeschwindigkeit | r/min | 50HZ: 10~100 Stepless | ||
| Scheibenkopf | Drehender Winkel | r/min | 870 | |
| Schnelle Reise Wheelhead | Millimeter | 100 | ||
| Max. Reise | Millimeter | 438 | ||
| Handzuführungs pro. | bringen Sie auf Touren | Raues 4/finish 0,5 | ||
| Handzuführungs pro. | gra | Rau: 0,02 Ende: 0,0025 | ||
| Radgröße (ODxWxID) | Millimeter | 750x75x305 | ||
| Zusatzgeschwindigkeit | m/s | 35 | ||
| Tabelle | Handzuführungs pro. | bringen Sie auf Touren | 5 | |
| Max. drehender Winkel der Tabelle | Cockwise | ° | 2° (2000,3000), 1° (4000) | |
| Entgegen dem Uhrzeigersinn | ° | 5° (2000), 3° (3000) 2° (4000) |
||
| Längsdrehzahlbereich der Tabelle | m/min | 0.1-3 | ||
| Reitstock | Mittelverjüngung | M.Ü. | 6 | |
| Spulenreise | Millimeter | 70 | ||
| Motor | Wheelhead-Leistungsstärke | Kilowatt | 15 | |
| Workhead-Leistungsstärke | Kilowatt | 7,5 | ||
| Maschine | Bruttomasse | t | 13(2000), 17.4(3000), 20(4000) | |
| Verpackendes Maß | cm | 546 x 209x 210(2000) 746 x 209x 210(3000) 946 x 209 x 210(4000) |
||
