Vertikale Mitte maschineller Bearbeitung Bock-Struktur CNC GQ800 160 - 6000rpm
Einzelheiten zum Produkt
| Produktname: | Vertikale werkzeugmaschine GQ800 mit Bockstruktur | Tabellen-Größe (Millimeter): | 1300*800 |
|---|---|---|---|
| Tabellen-Reise (X/Y/Z) (Millimeter): | 1300/800/600 | Energie (Kilowatt): | 11 |
| Abstand zu verlegen von der Spindelnase: | 150-750mm | Spindelgeschwindigkeit: | 160-6000rpm |
| X, schnelle Durchquerung Y: | 36 M/min | Maximale Schnittvorschubzahl: | 10 M/min |
| Energie (W): | 11/15 KILOWATT | Innerer Durchmesser der maximalen Spindel: | 80mm |
| Hervorheben |
vertikale Mitte der maschinellen Bearbeitung 6000rpmCNC,CNC GQ800 vertikale Mitte maschineller Bearbeitung,Bock GQ800 CNC-Maschine |
||
Beschreibung des Produkts

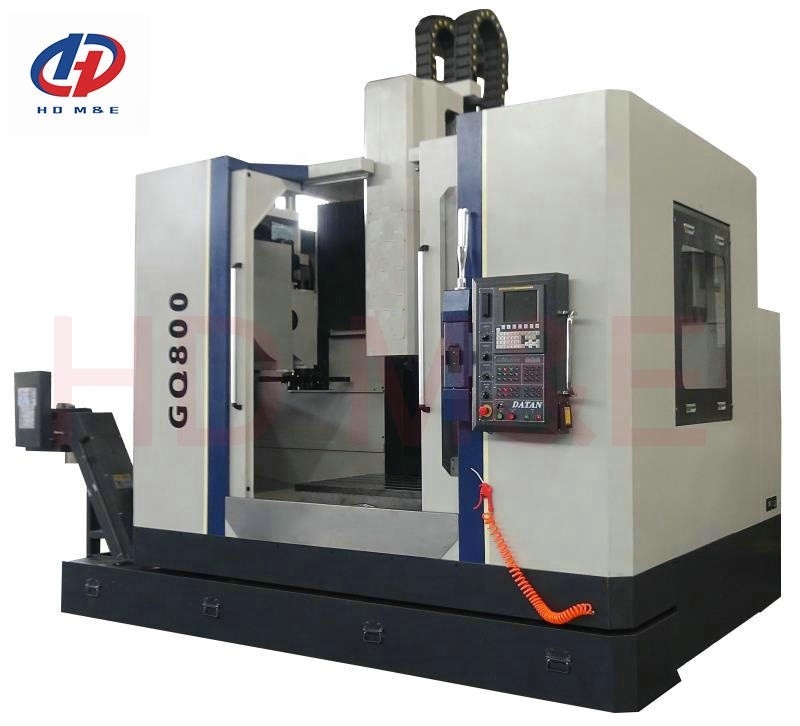

Hohe Präzision der Reihe HDGQ800 und Starrheit cnc vmc mit Bockstruktur
Struktureigenschaften

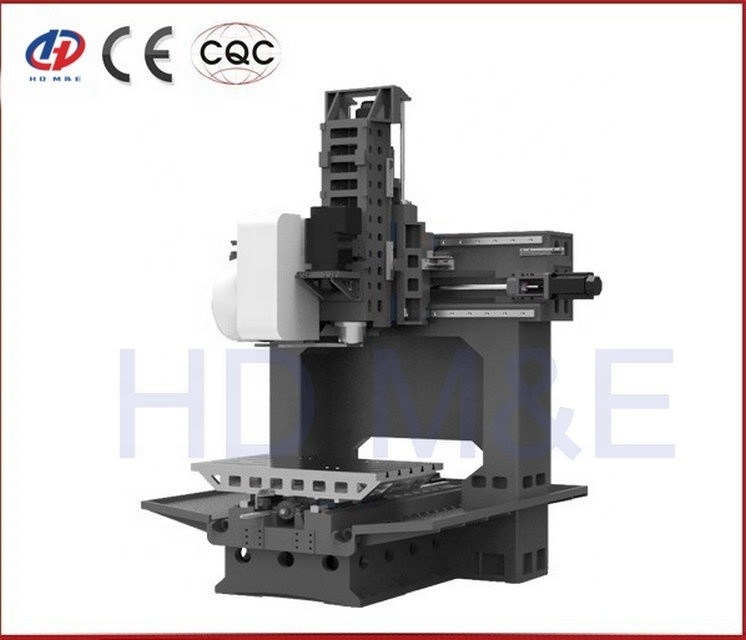

- Z-Achse nimmt patentierte quadratische RAM-Struktur des kleinen Bocks an, vergrößert die Kontaktfläche der Laufschiene durch 400%, ist die Starrheit, konfiguriert hohe Präzision besser und Spindel der schweren Last, Schienengenauigkeits-Zurückhaltenzeit wird erheblich verbessert.
- Z-Achsenstickstoffausgleichsgewicht, passend für Hochgeschwindigkeitsoperation, stabilere Verarbeitung
- Kurze Bügeltiefe. Der Abstand zwischen der Z-Achsenführungsschiene und der Spindel in Richtung X und Y ist kurz, und der Gesamtstarrheit und der Nutzungsdauer wird erheblich verglichen mit denen der gleichen Spezifikationen von großem vmc verbessert.

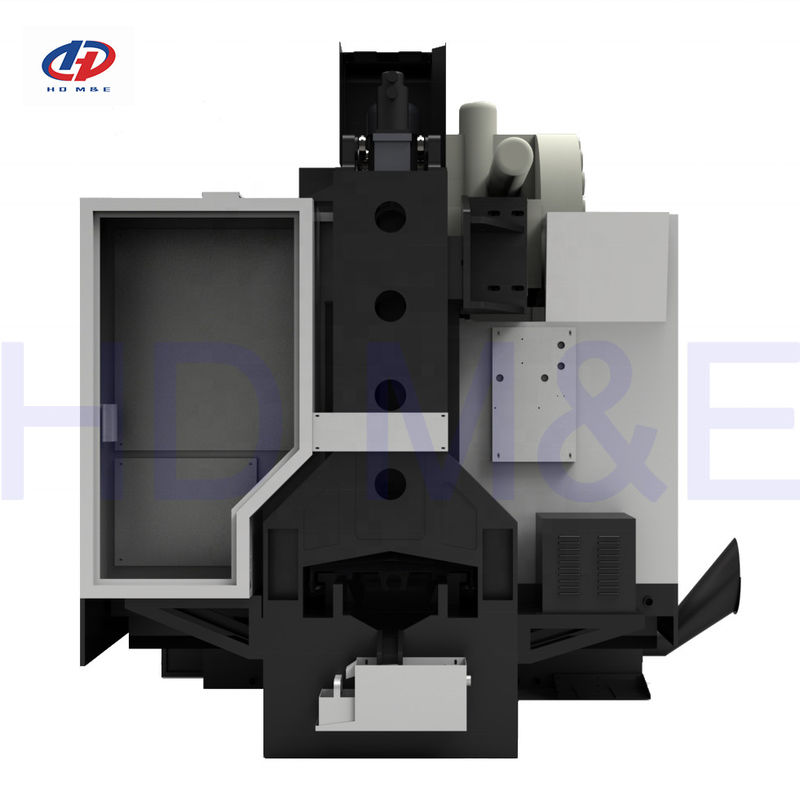

- Patentiertes sturcture der gebogenen Hintertür. Vorsichtiger Entwurf der porösen multi-gewellten Klappenstruktur der Großspanne. Die Starrheit ist besser als VMC. Mehrfache horizontale Spindeln können auf zusammengesetzte Spalten installiert sein
| Modell nein. | GQ600 | GQ700 | GQ800 | GQ1300 | GQ1500 | ||
| Kapazität | X-Achsenreise | Millimeter | 1000 | 1100 | 1300 | 1300 | 1600 |
| Y-Achsenreise | Millimeter | 600 | 700 | 800 | 1300 | 1500 | |
| Z-Achsenreise | Millimeter | 50 | 600 | 600 | 600 | 600 | |
| Spindelnase zur Worktableoberfläche | Millimeter | 100~600 | 150-750 | 150-750 | 150-750 | 150-750 | |
| Worktable | Worktablegröße (L*W) | Millimeter | 1000×600 | 1100*700 | 1300*800 | 1300*1300 | 1500*1500 |
| Maximallast auf dem Tisch | Kilogramm | 500 | 900 | 1000 | 1500 | 1800 | |
| T-Schlitzgröße | Millimeter | 5*18*120 | 5*18*120 | 5*18*140 | 9*18*90 | 13*22*100 | |
| Spindel | Spindelgeschwindigkeit | U/min | 100-10000 | 100-10000 | 100-10000 | 160-8000 | 160-8000 |
| Spindelkonus-/Spindelschaft | NO.40 | NO.40 | NO.40 | NO.50 | NO.50 | ||
| Innerer Durchmesser der maximalen Spindel | Millimeter | 70 | 70 | 80 | 100 | 100 | |
| Spindelmotor | Kilowatt | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | |
| Vorschubzahl | Schnelle Durchquerung X.Y.Z | m/min | 36/36/24 | 36/36/24 | 36/36/24 | 20/20/15 | 20/20/15 |
| Maximale Schnittvorschubzahl | mm/min | 10-10000 | 10-10000 | 10-10000 | 10-10000 | 10-10000 | |
| A.T.C | WerkzeugSpeicherkapazität | PC | Arm type24 | Arm type24 | Arm type24 | Arm type24 | Arm type24 |
| Maximaler Werkzeugdurchmesser | Millimeter | 150(80) | 150(80) | 150(80) | 150(80) | 150(80) | |
| Maximale Werkzeuglänge | Millimeter | 300 | 300 | 300 | 300 | 300 | |
| Werkzeugänderungszeit (T-T) | sek | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | |
| Genauigkeit | Positionierung von Genauigkeit | Millimeter | 0,025 | 0,025 | 0,025 | 0,025 | 0,025 |
| Wiederholbarkeit, die Genauigkeit in Position bringt | Millimeter | 0,015 | 0,015 | 0,015 | 0,015 | 0,015 | |
| Maschinengröße | Maschinenhöhe | Millimeter | 4300 | 4300 | 4300 | 4600 | 4600 |
| Leistungsbedarf | KVA | 25 | 25 | 30 | 30 | 30 | |
| Platzbedarf (L*W) | Millimeter | 3000*2200 | 3200*2400 | 3400*2600 | 4000*4500 | 4500*4600 | |
| Nettomaschinengewicht | T | 6 | 8 | 9 | 13 | 15,5 | |
| X.Y.Z-Achsen-Antriebsmotor | Kilowatt | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | 7.5/3.5/.35 | |
| Contorl-System | FAUNC-0i Kamerad MD | ||||||
Produkt-Highlights
Hohe Präzision der Reihe HDGQ800 und Starrheit cnc vmc mit Bockstruktur Struktureigenschaften Z-Achse nimmt patentierte quadratische RAM-Struktur des kleinen Bocks an, vergrößert die Kontaktfläche der Laufschiene durch 400%, ist die Starrheit, konfiguriert hohe Präzision besser und Spindel der ...
