TN 500 3 Achsen-Hochleistungsdrehmaschine hydraulisches 4000rpm
Einzelheiten zum Produkt
| Produktname: | 3-Achsen-Drehenmitten TN 500 | Chuck Size: | 8" |
|---|---|---|---|
| Max. Workpiece Length: | 650mm | Max.Swing Durchmesser. Über Bett: | Ø500 Millimeter |
| Max. Swing Durchmesser. Über Dia: | 280 Millimeter | Spindel-Nase: | A2-6 |
| Geschwindigkeit Max. Spindle: | 4000 U/min | Hauptleistungsstärke: | 15 Kilowatt |
| Nr. Werkzeugstationen: | 12-stations | Art des Reitstocks: | Hydraulisches *LM |
| Hervorheben |
3 Achsen-Hochleistungsdrehmaschine,Hochleistungsdrehmaschine TN 500 |
||
Beschreibung des Produkts

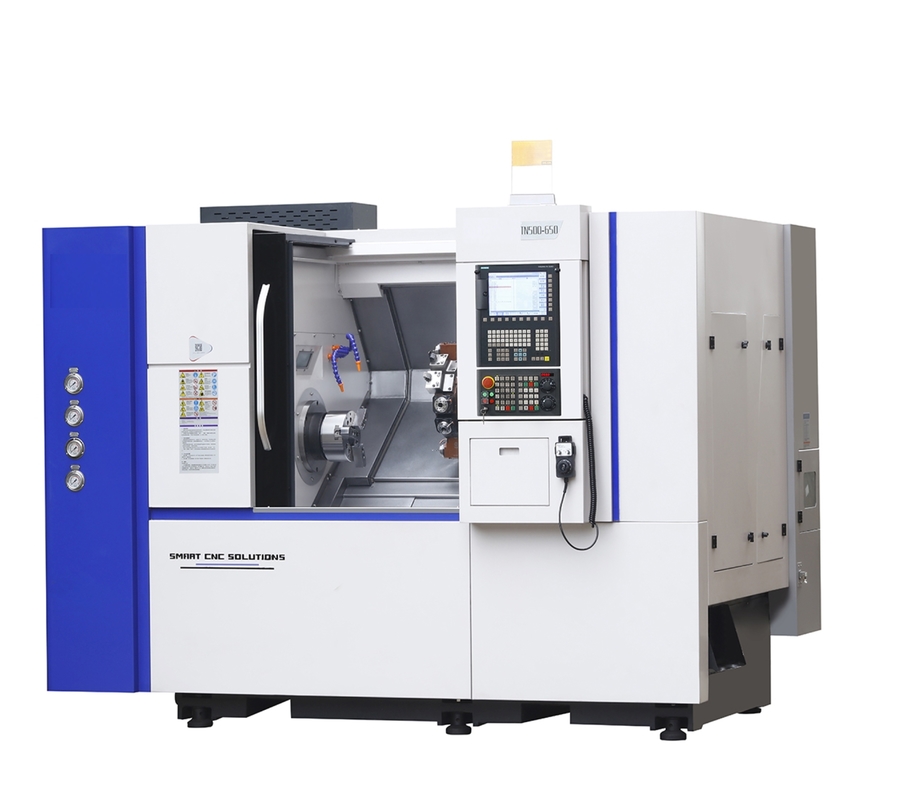

Drehenmitten der 3-Achsen-TN500

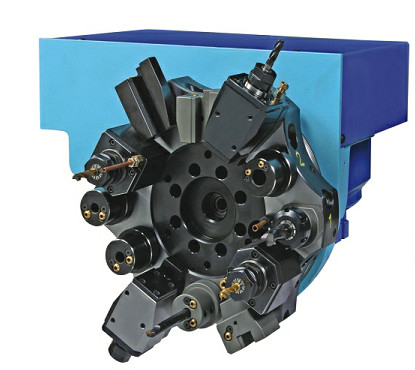

Der 12 Station Energie-Drehkopf ermöglicht dem Betreiber, einfaches zu den komplexen Werkstücken mit einer einfachen gegründeten Operation maschinell zu bearbeiten. Diese Modelle kennzeichnen auch eine Direktantrieb-Spindel (integrierten Motor) die hohe Geschwindigkeit beim Beibehalten der strengen Starrheit und der außergewöhnlichen C-Achsengenauigkeit erreicht. Die Modelle können eine breite Palette von Benutzern von den Anfängern der GeschäftsproduktionsGruppengesellschaft mit erfahrenen Technikern zufriedenstellen.

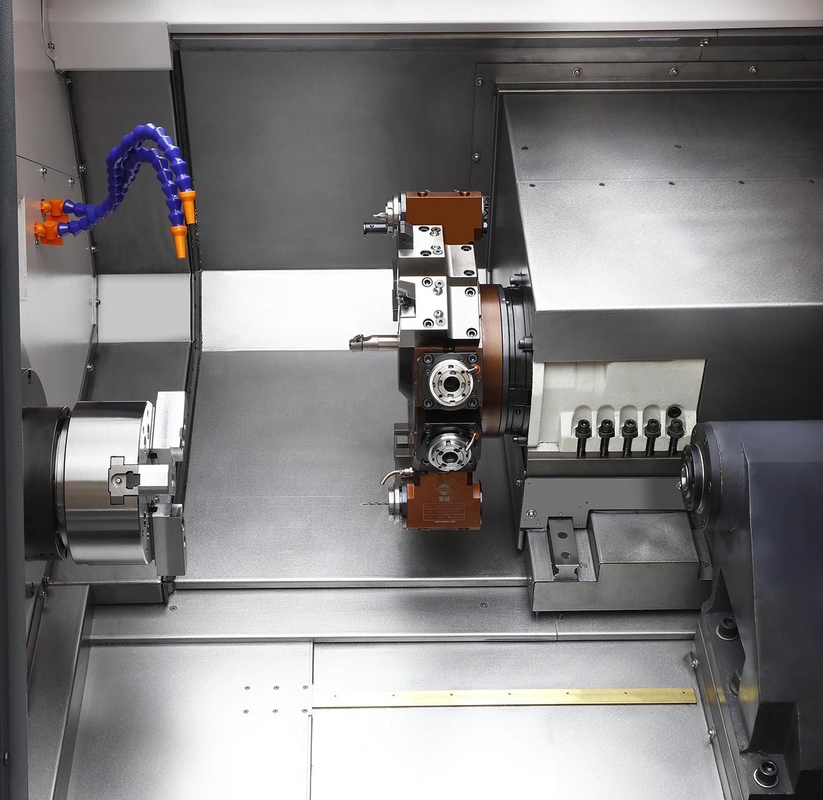

Diese Drehenmitte TN500 haben eine Hochleistungsformbasis mit " wahrem ausrichten " Schrägenbettentwurf. Das Maschinenbett, der Hauptvorrat, der Drehkopf und der Reitstock sind auf der gleichen Fläche ausgerichtet. Diese einzigartige Ausrüstungsbeschreibung verringert Expansion der Erwärmung und des Resultierens thermische
Der Reitstockkörper wird durch hydraulische Zugkraftstange auf lineare Führungsschiene der Rolle in Position gebracht. Ungeheure Reduzierung in der Einrichtung, verglichen mit hydraulischer Ärmelart manueller Reitstock.
Zylinderförmige Rollenart Führungsschienen und Kugelzieher der hohen Präzision des großen Durchmessers liefert verbesserte Starrheit und höhere Genauigkeit. Mit sehr niedrigen Reibungsbeiwert, verbrauchen es weniger Energie und erfordern nicht Anpassung.
Beispiel-workpieses
Hauptspezifikationen
Kapazität
Chuck Size: 8"
Max. Workpiece Length: 650mm
Max.Swing Durchmesser. Über Bett: Ø500mm
Max. Swing Durchmesser. Über Dia: Ø280mm
Spindel
Spindel-Bohrung: Ø66mm
Max. Durchmesser des durchgehenden Lochs: Ø52mm
Spindel-Nase: A2-6
Geschwindigkeit Max. Spindle: 4000rpm
Hauptleistungsstärke: 15kW
Achse
X-Achsenreise: 265mm
Z-Achsenreise: 650mm
Schnelle Durchquerung X-/Zachse: 15/20m/min
Max. Vorschubgeschwindigkeit: 8m/min
Werkzeuge
Nr. Werkzeugstationen: Station 12
Werkzeugschaftgröße: BMT45
Max. Geschwindigkeit des Fahrens des Werkzeugs: 5000rpm
Angrenzende Werkzeugänderung und Verschlusszeit: 0.45s
Gegenüber von Werkzeugänderung und Verschlusszeit: 2.3s
Reitstock
Art ot Reitstock: Hydraulisches *LM
Verjüngung von Pinolen: MT4
Tavel des Reitstocks: 650mm
Andere
Schrägen-Bett-Grad: 35°
Führungsschienen-Art: Lineare Bewegung
Energiekapazität: 24kWA
Gesamtausmasse (LxWxH): 3050x1720x1890mm
Belasten Sie (ungefähr): 4400kg
