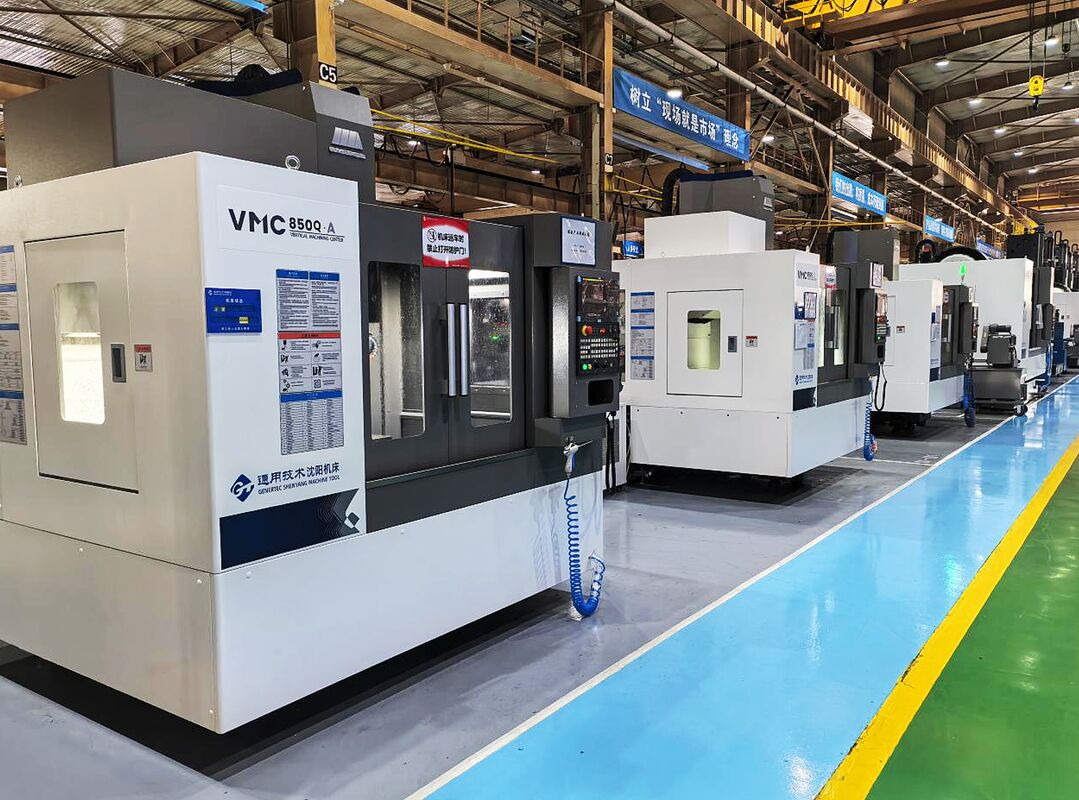

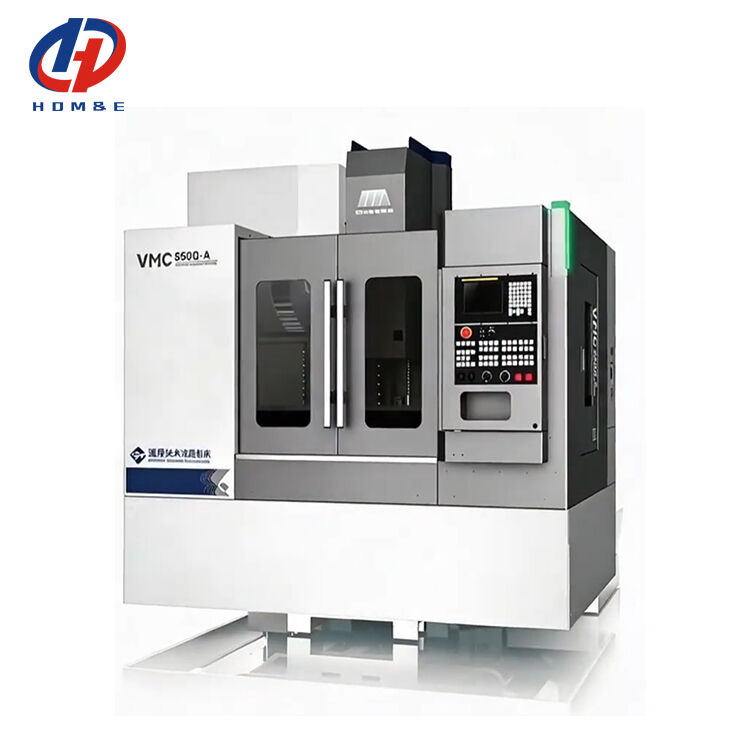

SMTCL Bestseller Produkt FANUC 10000rpm VMC850Q-A 4 Achsen vertikaler Bearbeitungszentrum mit Drehtisch
Einzelheiten zum Produkt
| Typ:: | Vertikale | CNC-Steuerungssystem:: | FANUC, Siemens |
|---|---|---|---|
| Vorschubgeschwindigkeit (mm/min):: | 1 - 10000 mm/min | Positionsaufnahme (mm) u:: | 0,006 |
| Wiederholgenauigkeit (X/Y/Z) (mm):: | 0,004 | Spindelmotorleistung (kW):: | 11/15 |
| Kapazität des Werkzeugmagazins:: | 24 | Tabellengröße (L × W): | 1000x500mm |
| Markenname:: | SYMG, SMTCL | Verfahrweg der X-Achse: | 850mm |
| Verfahrweg der Y-Achse: | 500mm | Verfahrweg der Z-Achse: | 540 mm |
| Hervorheben |
FANUC Vertikalbearbeitungszentrum 10000 Rpm,vertikale Mitte maschineller Bearbeitung 4 Achse cnc,VMC850Q-A Drehteller-Bearbeitungszentrum |
||
Beschreibung des Produkts
Haupttechnische Parameter
| Artikel | Einheit | VMC850Q-A | |
|---|---|---|---|
| Kapazität | X-Achsenbewegung | mm | 850 |
| Fahrt auf der Y-Achse | mm | 500 | |
| Z-Achsenfahrt | mm | 540 | |
| Spindelnase zur Tischfläche | mm | 120 bis 660 | |
| Spindelnase zur Spaltenoberfläche | mm | 640 | |
| Arbeitstisch | Tabellengröße (L × W) | mm | 1000 × 500 |
| Maximale Last auf dem Tisch | Weigerung | 600 | |
| Größe des T-Schlitzes | mm | 18 × 5 | |
| Spindel | Drehzahl der Spindel | Umdrehungen pro Minute | 10000 |
| Spindel-Stäbe/Spindelstange | mm | 7/24 Verjüngung | |
| USE Gewerbewirtschaft | |||
| Spindelmotor | kW | Die Bibel, 15. 11. | |
| Maximales Ausgangsdrehmoment | N.m. | 52.5/95.5 | |
| Typ des Spindelantriebs | Synchrone Zahnriemen | ||
| Futterrate | X, Y, Z schnelle Durchfahrt | M/min | 48/48/48 |
| Maximale Schnittzufuhrrate | M/min | 20 | |
| A.T.C. | Werkzeugspeicherkapazität | pc | Armtyp 24 |
| Maximaler Werkzeugdurchmesser | mm | 150(80) | |
| Maximale Werkzeuglänge | mm | 300 | |
| Zeit für den Werkzeugwechsel (T-T) | Sekunde | 2.5 | |
| Genauigkeit | Positionsgenauigkeit X/Y/Z | mm | 0- Ich weiß nicht.006 |
| Wiederholbarkeitsposition X/Y/Z | mm | 0- Ich weiß nicht.004 | |
| Andere | Gesamtmaße ((L×WxH) | mm | 2940 × 3450 × 3050 |
| Netto-Maschinengewicht | Weigerung | 5100 | |
| Gesamtleistungsanforderung | KVA | 18 | |

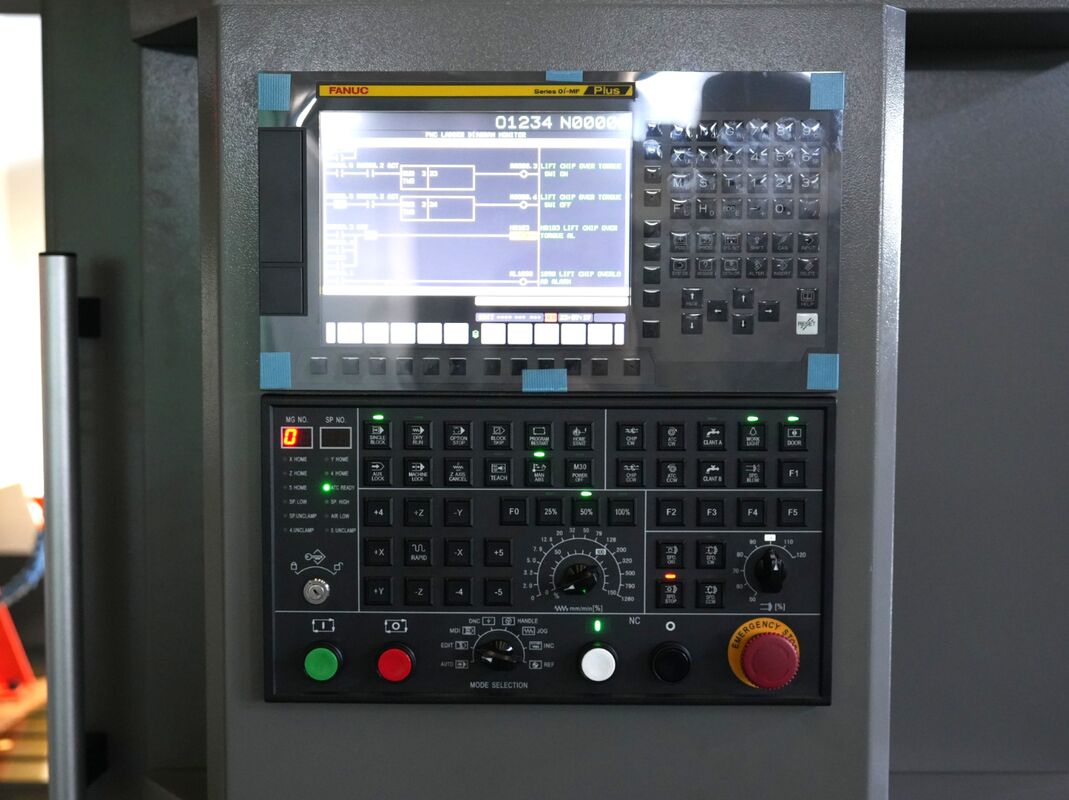

- FANUC OI-MF TYPE ((5) β Steuerungssystem
- 10000 RPM Spindel, Gurt angeschlossen

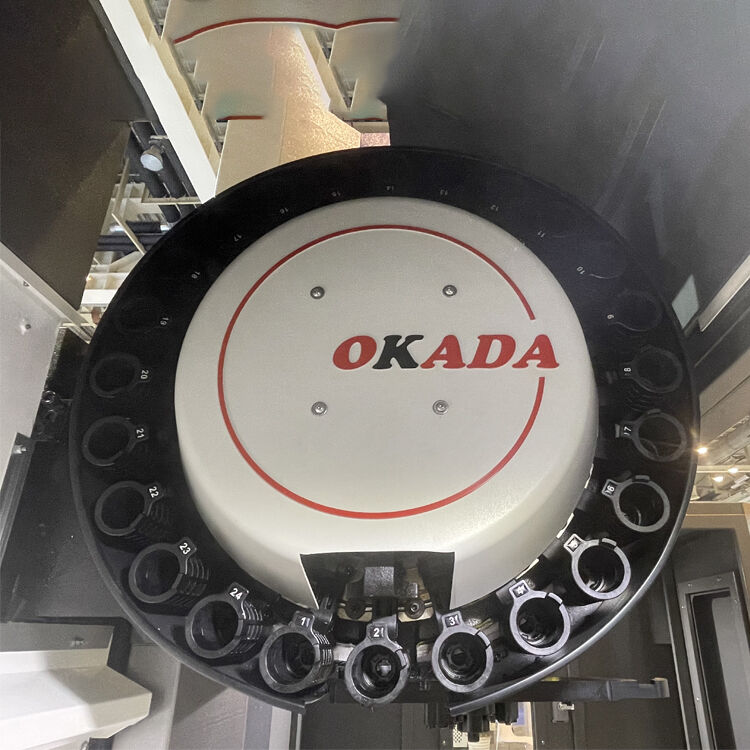

- Werkzeugmagazin für 24 Scheibenmanipulatoren
- Wasserbehälter + Bettspülchips
- Saubere Luftpistole, Arbeitslicht, Warnlicht
- Fanuc Oi-MF TAPE (l) β-System
- Fanuc Oi-MF TAPE System
- Siemens 828D CNC-System
- Direktverbindung 12000 RPM mechanische Spindel
- 16000 RPM, 24000 motorisierte Spindel

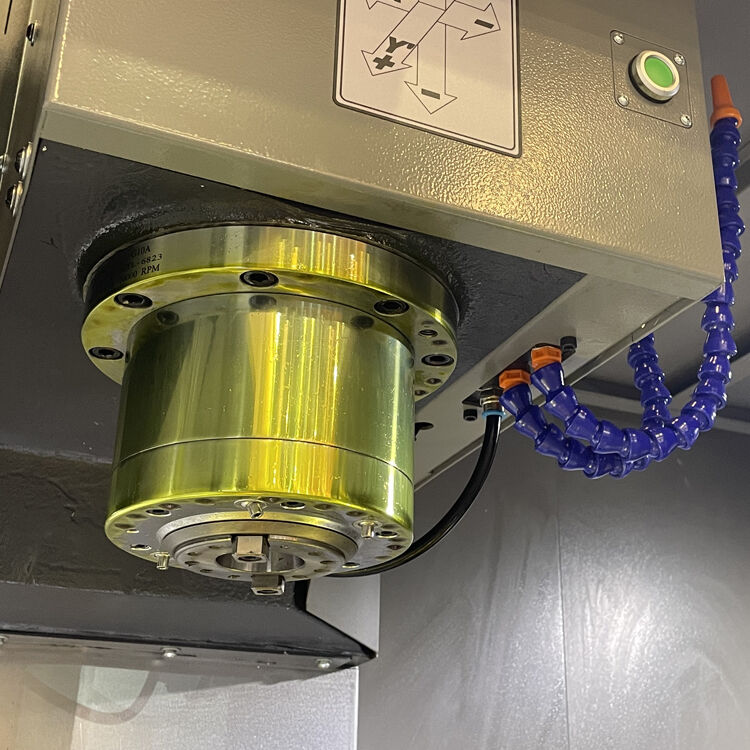

- Drehscheibe der 4. Achse
- Kühlung innerhalb von 2MPa, 3MPa, 5MPa, 7MPa
- Öl-Wasser-Separator
- Kettenscheibenentferner
- Saubere Wasserpistole
- Inspektion von Werkzeugen und Werkstücken
- automatische Tür
- Sicherheitsschloss
- Elektro- und Klimaanlage
Die Genauigkeit der Maschine umsetzt die Akzeptanznorm GB/T18400.2-2010 Akzeptanznorm für die Genauigkeit der Positionierung von Werkzeugmaschinen und die Genauigkeit der wiederholten Positionierung GB/T18400.4-2010
| Inspektionspunkte | Fabrikstandard | |
|---|---|---|
| Bearbeitungsgenauigkeit | IT6 | |
| Positionsgenauigkeit | X-Achse (mm) | 0.008 |
| Y-Achse (mm) | 0.006 | |
| Z-Achse (mm) | 0.006 | |
| Wiederholung der Positionierungsgenauigkeit | X-Achse (mm) | 0.005 |
| Y-Achse (mm) | 0.004 | |
| Z-Achse (mm) | 0.004 | |
Hauptkonfiguration der Werkzeugmaschine und Liste der gekauften Teile
| Artikel | Spezifikationen | Marke | Anmerkungen |
|---|---|---|---|
| CNC-System | FANUC Oi-MF PLUS TYPE (5) | FANUC | |
| Hauptmotor | Die in Absatz 1 genannten Anforderungen gelten nicht für | FANUC | |
| X-Achsenmotor | βiSc 12/3000-B | FANUC | |
| Y-Achsenmotor | βiSc 12/3000-B | FANUC | |
| Z-Achsenmotor | Die Prüfungen werden in Anhang I der Verordnung (EU) Nr. 765/2012 durchgeführt. | FANUC | |
| X-Achsen-Schraublager | 30 × 62 × 15 | NSK/FAG/NACHI/NTN | |
| Schraublager auf der Y-Achse | 30 × 62 × 15 | NSK/FAG/NACHI/NTN | |
| Z-Achsen-Schraublager | 30 × 62 × 15 | NSK/FAG/NACHI/NTN | |
| X-Achsen-Kugelschraube | φ40×16,C3 | THK/PMI/HIWN | |
| Kugelschraube auf der Y-Achse | φ40×16,C3 | THK/PMI/HIWN | |
| Kugelschraube zur Z-Achse | φ40×16,C3 | THK/PMI/HIWN | |
| X-Achsenführung | 35 | THK/REXROTH/PMI/HIWN | |
| Y-Achsenführung | 45 | THK/REXROTH/PMI/HIWN | |
| Z-Achsenführung | 45 | THK/REXROTH/PMI/HIWN |
- Höchste Qualität, Kundenwünsche stehen an erster Stelle
- 30 Jahre + F & E Geschichte, das Unternehmen wurde 1993 gegründet
- Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
- Stabiles und ausgereiftes Versorgungssystem
- Junge aktive Verkäufer und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
- Erweiterung des Mechanismus nach Ergonomie und einfacher Wartung
- Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, Fünf-Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.
Unsere Fabrik hat eine über 80-jährige Geschichte der Herstellung von Werkzeugmaschinen.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!
Wir sind eine Produktionsfirma.
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.
Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.
Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten.
ab dem Konnossement der Maschine.
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.
T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
