15m Schwerlastdrehmaschine CW61125 Große Spindelbohrung 130mm Leistungsstarke horizontale Drehmaschine

Markenbezeichnung: HD
Modellnummer: CW61125
Herkunftsort: China
Zertifizierung: CE ISO
Mindestbestellmenge: 1 Satz
Preis: Verhandlungsfähig
Lieferfähigkeit: 50 Sätze pro Monat
Stichworte

CDE-A herkömmliche Drehbank-Maschine

Horizontale herkömmliche Drehbank-Maschine

Manuelles Metalldrehendrehbank-Maschine

Einzelheiten zum Produkt

Marke: HD Typ: CW61125
Produktname: Schwere Handdrehmaschine Max.Swing-Durchmesser über dem Bett: 1250 mm
Max.Swing-Durchmesser über dem Wagen: 900mm Breite des Betts: 970 mm
Max.Länge des Werkstücks: 1000mm-15000mm Spindelbohrungsdurchmesser: φ130mm
Hervorheben

Große Spindelbohrung 130 mm

,

Max.länge des Werkstücks 15000 mm

,

Bodenart des Bettkörpers

Beschreibung des Produkts

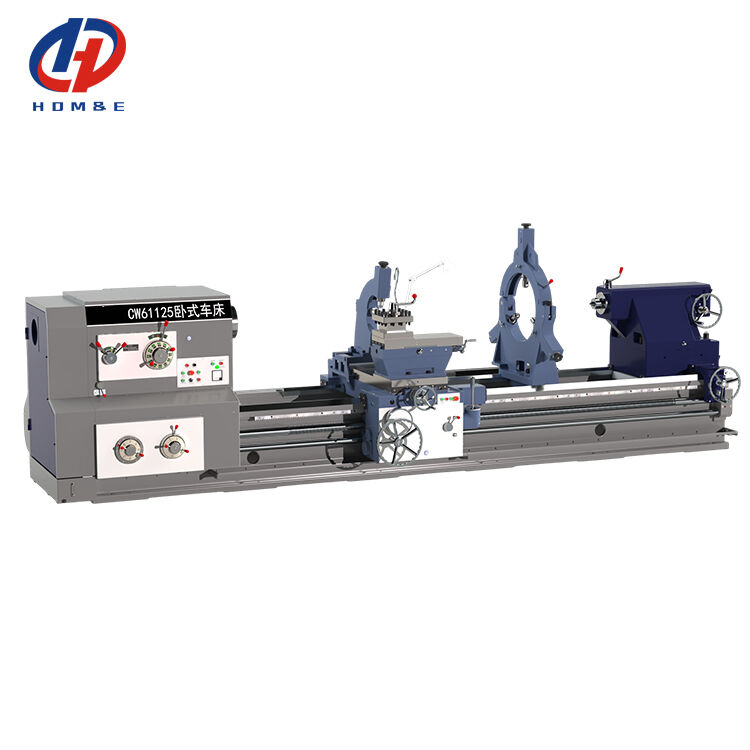

15m Schwerlastdrehmaschine CW61125 Große Spindelbohrung 130mm Leistungsstarke horizontale Drehmaschine 0

Produktbeschreibung:

15m Hochleistungs-Drehmaschine CW61125 Große Spindelbohrung 130mm Leistungsstarke Horizontal-Drehmaschine

Diese Werkzeugmaschine ist eine reguläre Horizontal-Drehmaschine, die fortschrittliche Verarbeitungs- und Montagetechnologie, hohe Präzision, gute Stabilität, hohe Steifigkeit, hohe Geschwindigkeit, großen Durchgangslochdurchmesser und einen breiten Einsatzbereich aufweist. Sie ist für die Bearbeitung von Teilen aus Schwarzmetall, Nichteisenmetallen und einigen nichtmetallischen Materialien mit Hartmetall- und Hochgeschwindigkeitsstahl-Schneidwerkzeugen konzipiert. Diese Werkzeugmaschine eignet sich für die Grob- und Feinbearbeitung verschiedener komplexer Rotationsflächen und kann auch zum Schneiden, Bohren, Gewindeschneiden und anderen Bearbeitungen verwendet werden.

Die Hauptstruktur dieser Werkzeugmaschine ist ein massiver Bodentyp-Bettkörper, eine kunststoffbeschichtete Führungsbahnoberfläche, gute Verschleißfestigkeit und eine Führungsbahnbreite von 970 mm. Die Führungsbahn verwendet eine Mittelfrequenz-Härtung, die Verarbeitungslänge kann bis zu 20 Meter betragen. Der Vorschub erfolgt nach dem Prinzip der mechanischen Übertragung.

Produktdetails:

15m Schwerlastdrehmaschine CW61125 Große Spindelbohrung 130mm Leistungsstarke horizontale Drehmaschine 1

15m Schwerlastdrehmaschine CW61125 Große Spindelbohrung 130mm Leistungsstarke horizontale Drehmaschine 215m Schwerlastdrehmaschine CW61125 Große Spindelbohrung 130mm Leistungsstarke horizontale Drehmaschine 3

15m Schwerlastdrehmaschine CW61125 Große Spindelbohrung 130mm Leistungsstarke horizontale Drehmaschine 415m Schwerlastdrehmaschine CW61125 Große Spindelbohrung 130mm Leistungsstarke horizontale Drehmaschine 5

15m Schwerlastdrehmaschine CW61125 Große Spindelbohrung 130mm Leistungsstarke horizontale Drehmaschine 615m Schwerlastdrehmaschine CW61125 Große Spindelbohrung 130mm Leistungsstarke horizontale Drehmaschine 7

15m Schwerlastdrehmaschine CW61125 Große Spindelbohrung 130mm Leistungsstarke horizontale Drehmaschine 815m Schwerlastdrehmaschine CW61125 Große Spindelbohrung 130mm Leistungsstarke horizontale Drehmaschine 9

Produktparameter:

Projekt
Hauptparameter
Einheit
CW61125



Plus Arbeitsbereich
Max. Umlaufdurchmesser über Bett
mm
1250
Max. Umlaufdurchmesser über Planschlitten
mm
900
Max. Werkstücklänge
mm
1000/1500/2000/3000/4000/5000/6000/8000/10000/12000/15000
Max. Drehlänge
mm
850/1350/1850/2850/3850/4850/5850/6850/7850/9850/11850/14850
Zwei obere max. Tragfähigkeiten
kg
10000(15000)




Spindel
Spindelbohrung
mm
130
Konusbohrung in der Spindel
mm
1:20(140 Metrisch)
Hauptloch in der Spindel
ISO
A2-15
Durchmesser der vorderen Lagerposition der Spindel
mm
220
Anzahl der Spindeldrehzahlarten und -drehzahlen
U/min
21 Arten
3.15-315
Anzahl der Spindelumkehrungen und -drehzahlen
U/min
21 Arten
5-400
Leistung des Hauptmotors
kW
22(30)
Handfutterdurchmesser
mm
1000


Bettstruktur
Bettbreite
mm
970
Bettstruktur
mm
Ganzes Bodengestell
Querzustellung
mm
730
Vertikalzustellung
mm
1000-15000
Schnelle Horizontal-/Vertikalbewegung
m/min
4/8







Eingabe zum Arbeitsbereich
Längsvorschübe 64 Arten
mm/(in/U)
0.1~12
Querzustellungen 64 Arten
mm/(in/U)
0.05~6
64 Vorschubgeschwindigkeiten am oberen Werkzeugrevolver
mm/(in/U)
0.025-3
Metrische Gewinde 56 Arten
mm
1~240
Whitworth-Gewinde 56 Arten
tpi
30-1/4
Modulgewinde 53 Arten
mm
0.5~60
Diametralgewinde 24 Arten
D.P.
60-0.5
Das Verhältnis der Vorschubgeschwindigkeit des oberen Werkzeugrevolvers zur Längsvorschubgeschwindigkeit
mm
1/4
Werkzeugmaschinengewindesteigung
mm
12
Schnelle Motorleistung
kW
1.5


Reitstock
Durchmesser der Reitstockschaft
mm
160(220)
Reitstockschaftweg
mm
300
Reitstockschaft-Konusbohrung
mm
Morse 20
Oberer Konus (metrisch)
metrisch
Nummer 6






Werkzeugträger
Werkzeughalterform
Typ
vertikal 4 Stationen
Querschnittsabmessungen des Schneidwerkzeugs
Typ
45×45
Drehwinkel des Werkzeughalters

±90°
Max. Querweg des unteren Werkzeughalters
mm
500
Max. Querweg des oberen Werkzeughalters
mm
300
Schnelle Vertikal-/Horizontalbewegung des Werkzeughalters
mm
3740/1870
Schnelle Bewegung des kleinen Werkzeughalters
mm/min
935
Kühlung Pumpenmotorleistung
mm/min
0.125



Prüfpositionen
Bearbeitungsgenauigkeit
kW
IT6/IT7
Bearbeitungsrundheit
Stufe
0.008
Bearbeitungsrundlauf des Werkstücks
mm
0.03/300
Bearbeitungsplanheit des Werkstücks
mm
0.033/500
Rauheit
mm
Ra1.6
Spindelstirnfläche
mm
0.008
Werkzeugmaschinennormzubehör: Spindel- und Reitstock-Oberteilhülse: Φ1000 Vierbackenfutter: Einstell-Ausgleichseisen; Ankerschraube; Kühlwassertank.
Hinweis: 3000 mm und mehr 3000 mm mit 50-600 mm Mittelrahmen; Φ50-250 mm Werkzeughalter

Optionales Zubehör:Φ1250 Vierbackenfutter: Φ250-800 mm Mittelrahmen
