Name: SMTCL Hochsteifigkeit Schwere CNC-Drehmaschine HTC80S Hard Rail Struktur CNC-Drehmaschine
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: HTC80S
Availability: InStock

Haus > produits > Cnc-Drehbank-Maschinen >

SMTCL Hochsteifigkeit Schwere CNC-Drehmaschine HTC80S Hard Rail Struktur CNC-Drehmaschine

Hard Rail Struktur

Hohe Steifigkeit

Höchstdrehlänge 4000 mm

Herkunftsort:

China

Markenname:

SYMG SMTCL

Zertifizierung:

ISO certification

Modellnummer:

HTC80S

Kontakt mit uns

Bitte um ein Angebot

SMTCL Hochsteifigkeit Schwere CNC-Drehmaschine HTC80S Hard Rail Struktur CNC-Drehmaschine

Einzelheiten zum Produkt

Produktname:

HTC80S

Maximaler Schneidendurchmesser::

800/960 mm

Maximale Schneidlänge::

1000/1500/2000/3000/4000 mm

Höchstdurchmesser der Schaukel über dem Bett::

¥ 1000

Maximaler Drehdurchmesser der Rutsche::

¥800

Durchmesser des Spindelloches::

180 mm

Maximaler Durchmesser der Bar::

162 mm

Drehzahlbereich der Spindel::

20-1500 U/min

Standarddurchmesser des Schubs::

18 "

Standard-Werkzeugturmtyp::

Horizontaler hydraulischer Werkzeugwagen mit 12 Stationen

Zahlungs- und Versandbedingungen

Min Bestellmenge

1 Satz

Preis

Verhandlungsfähig

Verpackung Informationen

Holzgehäuse, Zinnkofferraum, sonstige seegunktige Verpackungen.

Lieferzeit

30-45 Tage

Zahlungsbedingungen

T/T, L/C, Western Union

Versorgungsmaterial-Fähigkeit

45 Sätze pro Monat

VERWANDTE PRODUKTE

Video

SMTCL Allgemeine Hochpräzision FANUC Steuerung Schrägbett CNC Drehmaschine HTC63Q Maschinenbau CNC Drehmaschine

Beste Preis erhalten

Video

SMTCL CNC Drehzentrum Langspannspindel HTC40Hm BMT55 Servo Power Turret CNC Drehzentrum mit Y-Achse

Beste Preis erhalten

Die Maschinerie, die Werkzeug-Posten CNC-Drehbank verarbeitet, bearbeitet lineare Führungsschiene HK500L maschinell

Beste Preis erhalten

D300mm Messerreihe Typ CNC Drehmaschinen Werkzeug Post HK45L

Beste Preis erhalten

Kontakt mit uns

+8613916455787

sales@huidijd.com

86-021-61195255

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

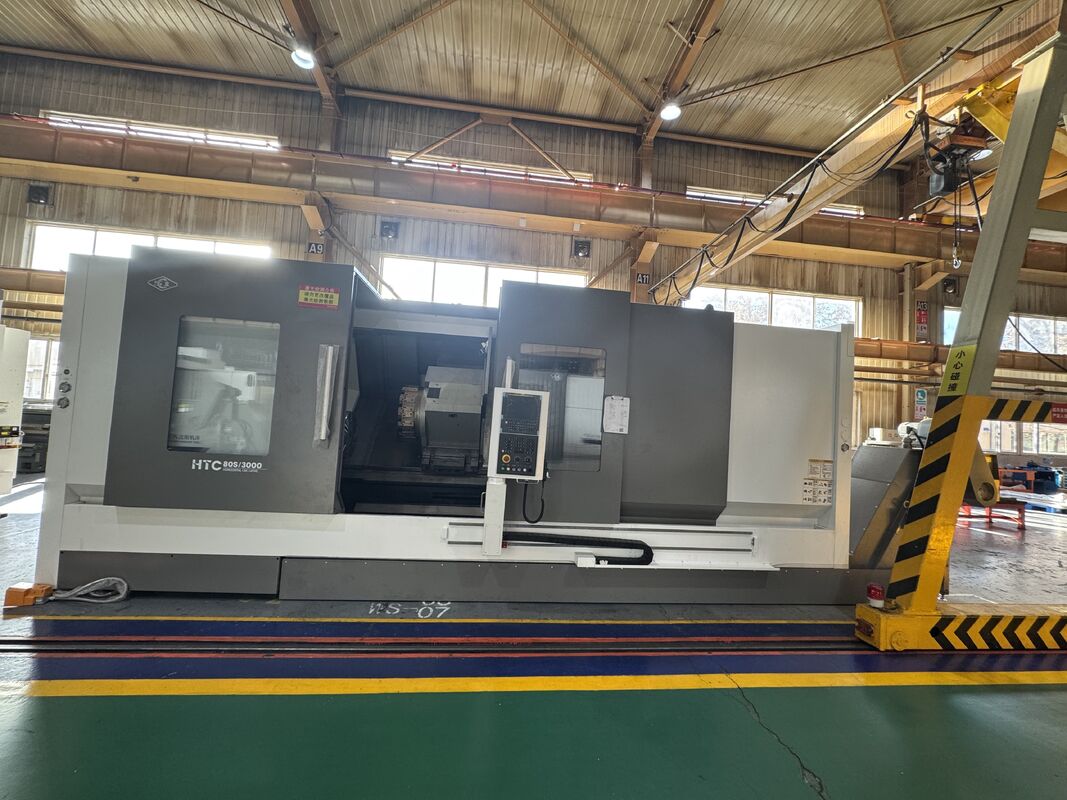

SMTCL Hochsteifigkeit Schwere CNC-Drehmaschine HTC80S Hard Rail Struktur CNC-Drehmaschine 0

Produktbeschreibung

^{SMTCL Hochsteife Schwerlast-CNC-Drehmaschine HTC80S Hartbahnstruktur CNC-Drehmaschine}

^{HTC80H/S SerieDie CNC-Horizontal-Drehmaschine verwendet eine Hartbahnstruktur, wodurch die Gesamtsteifigkeit der Werkzeugmaschine stark ist. Das Spindeldrehmoment ist groß und der Durchgangsdurchmesser ist groß, so dass sie sich für die Bearbeitung verschiedener Achs- und Scheibenteile eignet und den Bedarf an der Teilebearbeitung in den Bereichen Maschinenbau, Automobil, Metallurgie, Gießerei und anderen Industrien effektiv decken kann.}

Produktmerkmale

1, Hohe Präzision

● Hochpräzise Schraube und Führungsschiene
● Hochpräzise Spindellager
●Prozessstandard-Quantifizierung
● Hochpräzises Rastermaß

2, Hohe Effizienz
●Systemmodulcode-Anwendung
● Vollständige Funktionskonfiguration, die intelligente Produktion ermöglicht
● Hocheffizienter Servo-Revolver
● Hochleistungs-Hochleistungs-Schneidspindel

3, Hohe Steifigkeit
●Hochwertiger Gusskörper und andere wichtige Gussteile
●Langhubiger Spindelstock
●Hochleistungs- und großmomentstarke Spindel
●Hochsteifer Werkzeugwagen

Produktdetails

Hochpräzise Schrauben und Führungsschienen

Es werden hochwertige importierte Schrauben der Güteklasse C3 und Führungsschienen der Güteklasse H verwendet, die direkt von Servomotoren angetrieben werden, um eine hervorragende Betriebsgenauigkeit zu erzielen.

Hochpräzise Spindel-Zylinderrollenlager

Es werden hochwertige importierte Zylinderrollenlager der Güteklasse P4 verwendet, die mit einer hochpräzisen Spindel zusammenarbeiten, um eine hervorragende Rotationsgenauigkeit zu erzielen.

Hochgeschwindigkeits-Zwei-Achsen

Die beiden Achsen verwenden importierte Schrauben und verwenden eine Vorspanntechnologie, um einen schnellen und stabilen Betrieb der Werkzeugmaschine zu gewährleisten.

Vollständige Funktionskonfiguration, die

intelligente Produktion ermöglicht

Je nach den Anforderungen des Werkstücks können verschiedene Modulkonfigurationen wie Lünette, Hilfsspindel, Servo-Reitstock und Y-Achse optional sein. Es kann eine Mehrfachbearbeitung von Werkstücken realisiert werden und kann auch mit Werkstückmessung, Werkzeug

Einsteller, Automatisierungsmodule usw. ausgestattet werden, um die Arbeitseffizienz zu verbessern.
Kleiner Spindel-Reitstock

Er ist mit einem Reitstock mit kleiner Spindelstruktur ausgestattet und verfügt über intern installierte Kegelrollenlager und Schrägkugellager, um die Schneidsteifigkeit des Reitstockendes zu verbessern

und die Schneidwirkung von Langachsteilen zu gewährleisten.
Hochsteifes Bett
Das Bett ist ein 45°-Schrägbett mit einer optimierten und verstärkten Rippenstruktur im Inneren. Es ist in einem Stück mit hochwertigen Gussteilen gegossen, und die gesamte Achse verwendet eine Hartbahnstruktur, die die dynamische Steifigkeit effektiv verbessert. Die Verbindung zwischen Bett und Spindelstock wird durch eine Doppelauflagefläche geschabt und geschliffen, was die Schneidsteifigkeit der gesamten Maschine weiter verbessert.

Produktparameter
Artikel

Einheiten

HTC80S	Serie	Max. Schneiddurchmesser (Welle/Scheibe)mm
Φ800/Φ960	Maschinengewicht	mm
1000/1500/2000/3000/4000	Maschinengewicht	mm
Φ1000	Maschinengewicht	mm
Φ800	Maschinengewicht	Spindelnasenmodell
-
A2-15	Vorderer Lagerinnendurchmesser	mm
Φ240	Maschinengewicht	1:20;Φ190
Durchmesser des Spindellochs Max.		mm
Φ180	Maschinengewicht	mm
Φ162	Maschinengewicht	Zoll
18"	Spindeldrehzahlbereich	U/min
20-1500	Spindel max. Drehmoment	Nm
5400	Spindeldrehzahlserie	Mechanische zwei Gänge
Hauptmotor-Ausgangsleistung kontinuierlich/30 Min.		kW
37/45	X/Z-Achse	Eilganggeschwindigkeit der X-Achse
mm
12	Maschinengewicht	mm
12	Maschinengewicht	mm
510	Maschinengewicht	mm
1050/1550/2050/3050/4050	Maschinengewicht	Reitstockverfahrweg
mm
850/1350/1850/2850/3850	Maschinengewicht	Sattel ziehen
Reitstock-Hülsenhub		mm
180	Maschinengewicht	mm
Φ230	Maschinengewicht	Metrisches System 80
Werkzeugrevolver		Werkzeugrevolverform
12-Stationen-Horizontal-Hydraulik-Werkzeugwagen
Mittenhöhe		mm
200	Maschinengewicht	mm
32×32	Maschinengewicht	mm
ja	Maschinengewicht	Scheibenwerkstücke
kg
1400	UNSER Service	kg
5000	UNSER Service	Abstand zwischen Spindelmitte und Boden
mm
1214	Maschinengewicht	kg
15500/18000/19500/21000/23500	UNSER Service	Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten

1. Jedes Teil muss geprüft werden

2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4. Musterbearbeitung jeder Maschine
5. 72 Stunden Probelauf vor Auslieferung
Warum uns wählen
● Top-Qualitätsgefühl, Kundenwünsche stehen an erster Stelle

● 30 Jahre + F&E-Geschichte, das Unternehmen wurde 1993 gegründet

● High-Tech-Hersteller mit Forschungs- und Entwicklungskapazität
● Stabiles und ausgereiftes Versorgungssystem
● Junge, aktive Vertriebsmitarbeiter und Ingenieure für sofortigen Service (24 Stunden online)
● Modernisierung des Mechanismus nach ergonomischen Gesichtspunkten und einfache Wartung
● Unser Konstruktionsprinzip: einfache Wartung und Installation, kostengünstige Wartung, keine Beeinträchtigung der Produktion
Über uns
Willkommen bei uns!

Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschinen, vertikale Bearbeitungszentren, horizontale Bearbeitungszentren, Portalbearbeitungszentren, Fünf-Achsen-Bearbeitungszentren, Dreh-Fräs-Zentren und verschiedene andere CNC-Geräte. Wir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Spitzenniveau erreicht. Unsere Fabrik hat über 80 Jahre Geschichte in der Herstellung von Werkzeugmaschinen. Die erste Drehmaschine, Bohrmaschine und Ausbohrmaschine wurden hier geboren. Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China. Werkzeugmaschinenprodukte decken Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industrien ab. Wir haben uns zum Ziel gesetzt, unseren Kunden auf der ganzen Welt Werkzeugmaschinen mit führender Technologie, hoher Qualität und gutem Service anzubieten!

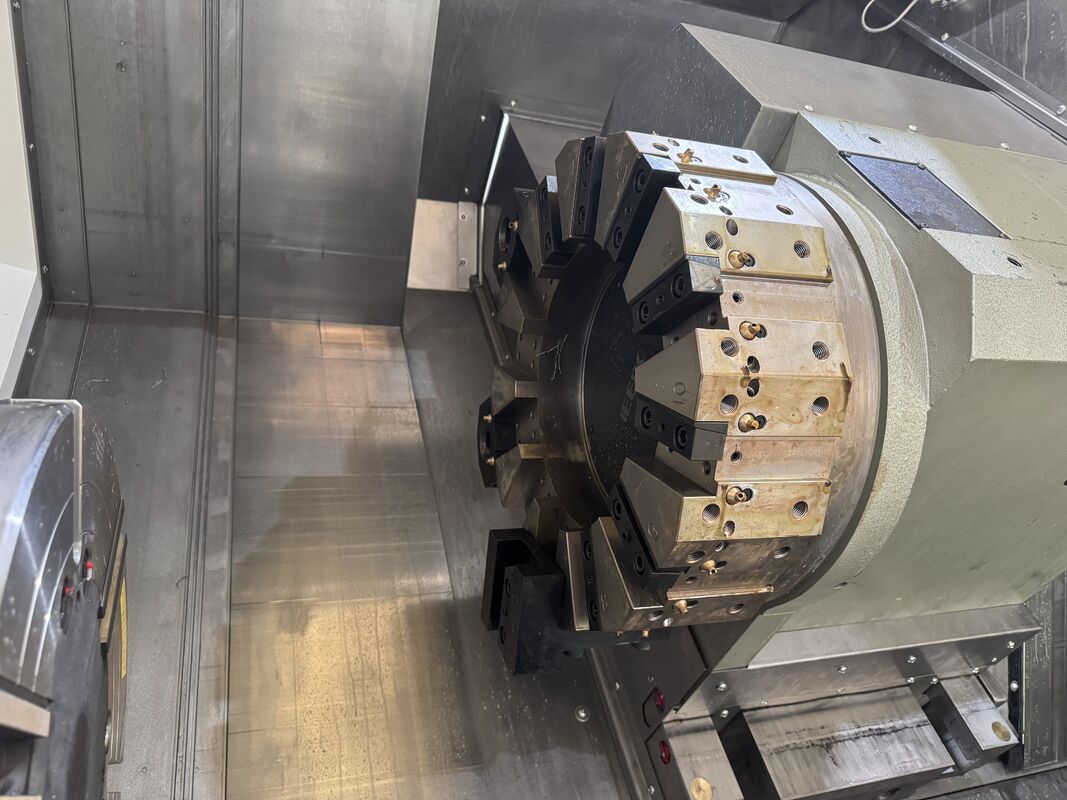

SMTCL Hochsteifigkeit Schwere CNC-Drehmaschine HTC80S Hard Rail Struktur CNC-Drehmaschine 1

Unsere Fabrik

FAQ

Q1. Sind Sie ein Handelsunternehmen oder ein produzierendes Unternehmen?

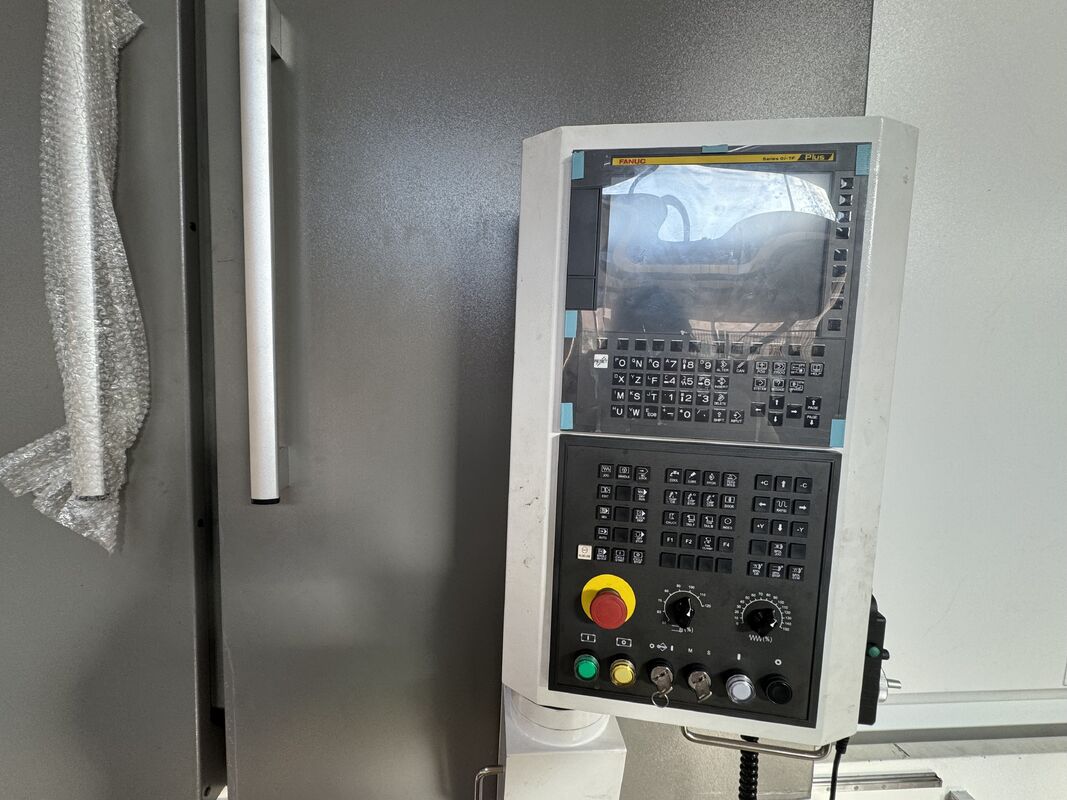

SMTCL Hochsteifigkeit Schwere CNC-Drehmaschine HTC80S Hard Rail Struktur CNC-Drehmaschine 2

Wir sind ein produzierendes Unternehmen.

Q2. Was sind die Hauptprodukte Ihres Unternehmens?

Wir sind auf alle Arten von Maschinen spezialisiert, wie z. B. CNC-Drehmaschinen, CNC-Fräsmaschinen, vertikale Bearbeitungszentren, konventionelle Drehmaschinen, Bohrmaschinen, Radialbohrmaschinen usw.

Q3. Können Sie kundenspezifische Maschinen oder SPM (Sondermaschinen) anbieten?

Ja, wir bieten unseren Kunden Smart-CNC-Lösungen, um die Effizienz zu steigern.

Q4: Was sind Ihre Garantiebedingungen?

Wir liefern Ersatzteile, die sich für einen Zeitraum von 12 Monaten als defekt erweisen,

beginnend mit dem Datum des Frachtbriefs der Maschine.

Q5. Was sind die Dienstleistungen?
Vorverkauf: Kundenspezifische Lösungen, Planung und Design; One-to-one-Service

Nach dem Verkauf: 7 Tage 24 Stunden Online-Service, Fernanleitung zur Installation, Andocken mit dem Kundensystem
Q6: Warum sollten Sie sich für Ihr Unternehmen entscheiden?
Produkte aus der Entwicklung, dem Design, der Herstellung, der Montage des gesamten Produktionsprozesses werden

zwischen den Werken mit einer kompletten Produktionskette durchgeführt, was Ihre zuverlässigste Garantie ist.

Q7: Kann Ihr Unternehmen das technische Personal in unser Unternehmen schicken und unsere Mitarbeiter im Ausland anleiten?
Wir können diese Art von Service anbieten. Wenn die Maschinen am Installationsort des Käufers eintreffen, können wir rechtzeitig Maschinenbau- und Elektrotechniker schicken, um sie gemäß dem Zeitplan des Käufers zu installieren. All dies kann im Vertrag zitiert und aufgeführt werden. Der Verkäufer arbeitet mit dem Käufer zusammen, um sich vor der Ausreise um Visa und Installationsvorbereitungen zu kümmern.

Q8: Was sind die Zahlungsbedingungen?

T/T 30% Anzahlung bei Bestellung, 70% Restzahlung vor Versand. unwiderrufliches Akkreditiv bei Sicht
