SMTCL HTC40S Hochsteifigkeit Hard Rail CNC Drehmaschine für Fahrzeuglager und Maschinenbauteile

SMTCL HTC40S Hochsteifigkeit Hard Rail CNC Drehmaschine für Fahrzeuglager und Maschinenbauteile

Fahrzeuglager und Maschinenbauteile

CNC-Drehmaschine mit hoher Steifigkeit

hohe Präzision und hohe Effizienz

Herkunftsort:

China

Markenname:

SMTCL

Zertifizierung:

CE ISO certification

Modellnummer:

HTC40S

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Markenname:
SMTCL
Modellnummer:
HTC40S
CNC oder nicht:
CNC
Schlüsselwort:
Horizontale CNC-Drehmaschine
Max.Cutting-Länge:
1500 mm
Max. Cutting Durchmesser.:
500mm
Max. Schwimmen. Über dem Bett.:
600 mm
X -Achse -Reise:
270 mm
Z -Achsenreise:
1628 mm
Spindelgeschwindigkeit:
4000 R/min
Zahlungs- und Versandbedingungen
Min Bestellmenge
1
Verpackung Informationen
Holzgehäuse, Zinnkofferraum, sonstige seegunktige Verpackungen.
Lieferzeit
45-60 Tage
Zahlungsbedingungen
T/T,L/C,Western Union
Versorgungsmaterial-Fähigkeit
50 Sätze pro Monat
Beschreibung des Produkts

SMTCL HTC40S Hochsteifigkeit Hard Rail CNC Drehmaschine für Fahrzeuglager und Maschinenbauteile 0

Beschreibung des Produkts:

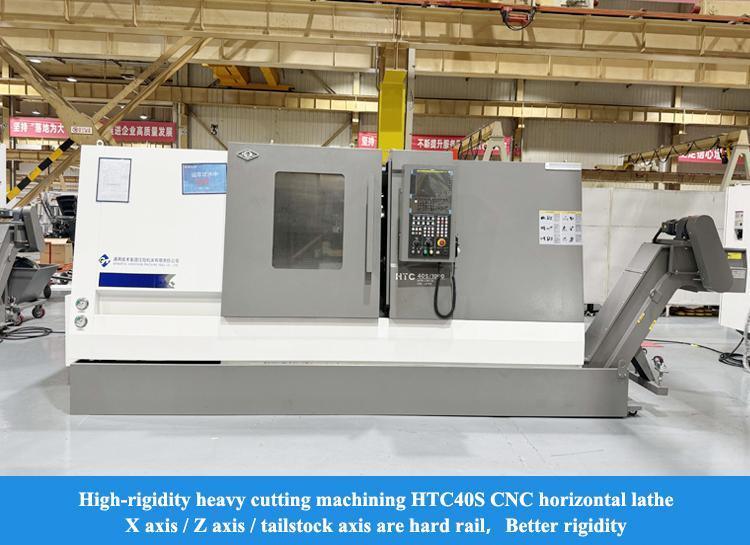

SMTCL HTC40S Hochsteifigkeit Hard Rail CNC Drehmaschine für Fahrzeuglager und Maschinenbauteile
HTC40S CNC-Drehmaschinehat einzigartige Vorteile in Bezug auf die Gestaltung der gehärteten Führungsanlage, die speziellen Verarbeitungsverfahren unterzogen wurde und eine sehr starke Steifigkeit aufweist,mit einer Breite von mehr als 20 mm,.
Während leistungsstarker Bearbeitungsprozesse hat es eine ausgezeichnete Stabilität, wodurch die Bearbeitungsgenauigkeit unberührt bleibt.Das hochpräzise gehärtetes Führungssystem ermöglicht es dem Werkzeugmaschine, bei der Bedienung präzise Bewegungspfade zu haben. ob es sich um die Verarbeitung von Wellen- oder Scheibenteilen handelt,Es kann hervorragende Leistungen aufweisen und ist in den Bereichen der mechanischen Verarbeitung mit hohen Anforderungen an Präzision und Stabilität weit verbreitet..

Eigenschaften des Produkts:

1"Hochpräzision"
◆ Hochgenaue Schraube und Führungsschiene
◆ Hochpräzise Spindellager
◆ Quantifizierung von Prozessnormen
◆ Hochpräzise Gitterliner
2,Hoch Effizienz
Anwendung modularer Systemcodes
◆ Vollständige Funktionskonfiguration, die eine intelligente Produktion ermöglicht
◆ Hocheffiziente Schützturm
◆ Hochleistungs- und schwere Schneidspinde

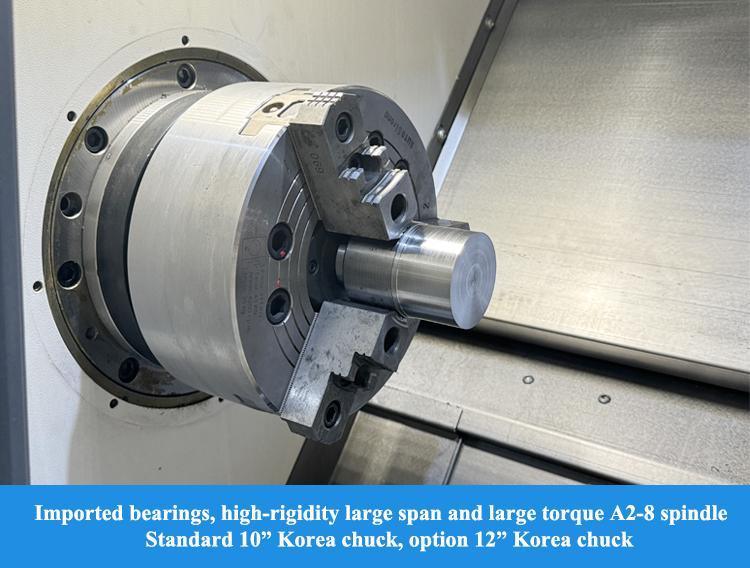

3,Hohe Steifigkeit

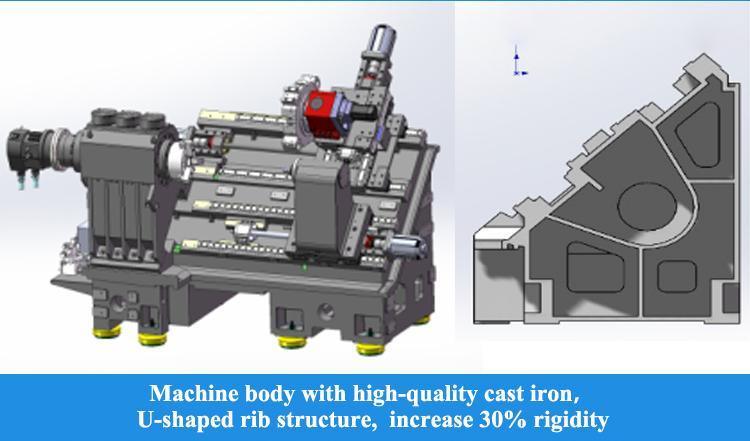

◆ Hochwertiges Gusseisenbett usw.
◆ Schlüsselguss: Nachttasche mit langer Spannweite
◆ Hochleistungsspindel mit hohem Drehmoment
◆ Werkzeugturm mit hoher Steifigkeit

Einzelheiten des Produkts:

SMTCL HTC40S Hochsteifigkeit Hard Rail CNC Drehmaschine für Fahrzeuglager und Maschinenbauteile 1
Schnelle Bewegungsgeschwindigkeit: 30 m/min
Der Servomotor ist durch eine Kupplung direkt mit der Kugelschraube verbunden, wodurch die Zwischenverbindungen verringert und eine leere Übertragung erreicht wird.Die X- und Z-Achsen-Lenkleinen übernehmen importierte lineare Rollgeleiter, um eine hohe Steifigkeit zu gewährleisten, gute dynamische Leistung und Genauigkeit, erhöhen die Betriebsgeschwindigkeit und verbessern die Produktionseffizienz.


SMTCL HTC40S Hochsteifigkeit Hard Rail CNC Drehmaschine für Fahrzeuglager und Maschinenbauteile 2

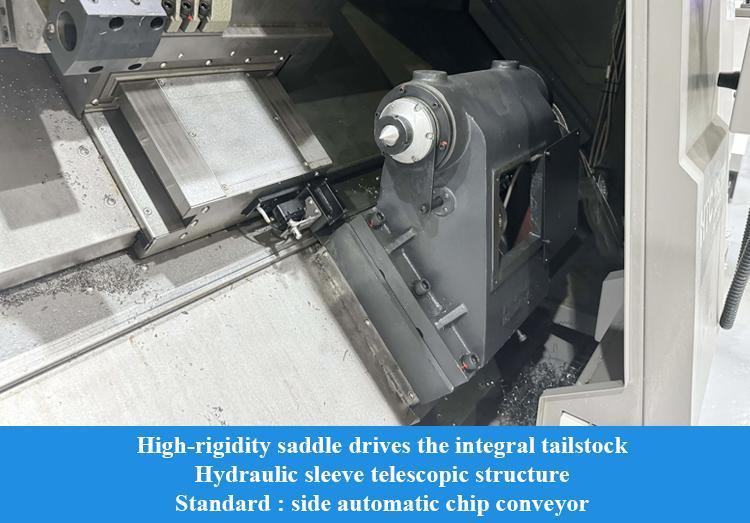

Split Servo Tailstock
Der Heckstock kann optional servodriven bewegt werden.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,, so dass sich der Heckstock schnell an das Werkstück nähert und ohne Aufprall strafft und in Echtzeit Feedback über die Spannungsposition geben kann.die Produktion verbessern
Es wird ein oberes und unteres geteiltes Heckstock verwendet, das eine einfache Einstellung der Genauigkeit und eine Verbesserung der Wartungsleistung bietet.
SMTCL HTC40S Hochsteifigkeit Hard Rail CNC Drehmaschine für Fahrzeuglager und Maschinenbauteile 3
Doppel feststehende Vorspannungsstruktur
Die X-Achse entwickelt eine doppelte feste Stützkonstruktion und verwendet eine vorgezogene Schraube, um die vorgezogene Verformung und den Temperaturanstieg effektiv auszugleichen.Es arbeitet mit einer speziellen Dichtung Struktur, um den Temperaturanstieg der Schraube zu reduzieren, wodurch eine hohe Präzision und hohe Präzision der Werkzeugmaschinenzufuhrstabilität erreicht wird
SMTCL HTC40S Hochsteifigkeit Hard Rail CNC Drehmaschine für Fahrzeuglager und Maschinenbauteile 4
Y-Achsenkonfiguration
Die optionale Y-Achsenkonfiguration, kombiniert mit einem BMT-betriebenen Turm, einer hochpräzisen C-Achsenstruktur und einer Vielzahl von angetriebenen Werkzeughaltern, ermöglicht eine komplexe Oberflächenbearbeitung mit einer Installation.
SMTCL HTC40S Hochsteifigkeit Hard Rail CNC Drehmaschine für Fahrzeuglager und Maschinenbauteile 5
Hochpräzise Kugelschraube
Es verwendet hochwertige importierte Schraube der Klasse C3 und Führungsschiene der Klasse H und wird direkt von einem Servomotor angetrieben, um eine hervorragende Betriebsgenauigkeit zu erzielen.
SMTCL HTC40S Hochsteifigkeit Hard Rail CNC Drehmaschine für Fahrzeuglager und Maschinenbauteile 6
Sattel gegen Biegen
Die Spannweite der Leitbahnen ist verhältnismäßig vergrößert, die Bewegungsstruktur optimiert,Der Hauptkörper des Sattels ist bogenförmig ausgelegt, um die allgemeine Steifigkeit wichtiger Komponenten zu gewährleisten..
SMTCL HTC40S Hochsteifigkeit Hard Rail CNC Drehmaschine für Fahrzeuglager und Maschinenbauteile 7

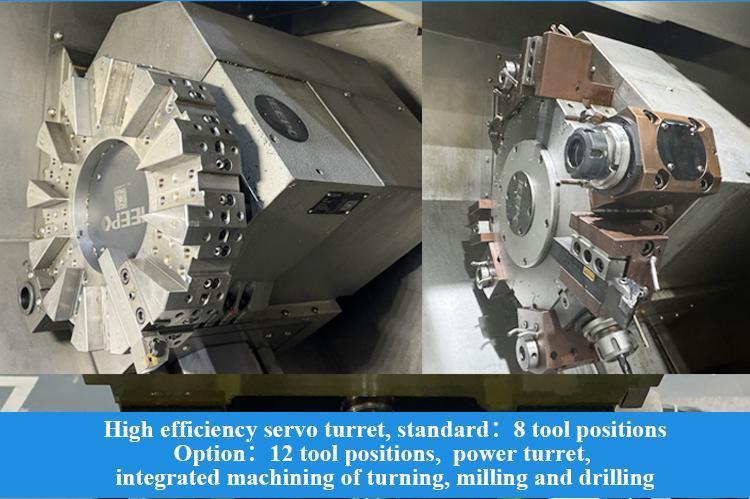

Effizienter Servo-Turm
Standard BMT-Schnittstelle, Verbindung mit hoher Steifigkeit; das Werkzeug wird durch die Schnittstelle DIN1809 angetrieben, die eine zuverlässige Übertragung und eine geringe Ausfallrate aufweist; der Antriebsmotor ist seitlich montiert und kompakt in der Struktur;Sie ist mit einer hochpräzisen C-Achse und einer Bremsvorrichtung ausgestattet, um eine hocheffiziente integrierte Verarbeitung von Drehen, Fräsen und Bohren zu erreichen.
SMTCL HTC40S Hochsteifigkeit Hard Rail CNC Drehmaschine für Fahrzeuglager und Maschinenbauteile 8
Innenkühlwerkzeughalter
Optionales internes Kühlwerkzeughalter und Wasserauslass aus dem Werkzeugzentrum realisieren eine effiziente Chipentfernung während der inneren Lochbearbeitung und gewährleisten die Verarbeitungsqualität
SMTCL HTC40S Hochsteifigkeit Hard Rail CNC Drehmaschine für Fahrzeuglager und Maschinenbauteile 9
Fähigkeit zur angetriebenen Werkzeugfräsen
Werkstücksmaterial: HT200
Werkzeugmodell: Ф20 quadratische Schulter
Fräsmaschine
Kühlzustand: Wasserkühlung
Kapazität zur Bohrung mit angetriebenem Werkzeug
Werkstücksmaterial: HT200
Werkzeugmodell: F16 Drehbohrer
Kühlzustand: Wasserkühlung

SMTCL HTC40S Hochsteifigkeit Hard Rail CNC Drehmaschine für Fahrzeuglager und Maschinenbauteile 10

Produktparameter:
Artikel 1
Einheiten
HTC40S/500
HTC40S/1000
HTC40S/1500
Max. Ich schneide.
mm
Φ380
Φ380
Φ500
Maximale Schneidlänge
mm
500
1000
1500
Max, schwing die Scheibe übers Bett.
mm
Φ560
Φ560
Φ600
Max. Schwenken Sie die Scheibe über die Bettlücke.
mm
Φ400
Φ400
Φ400
Spindel
Modell mit Spindelnase
-
A2 bis 8
A2 bis 8
A2 bis 8
Vorderlager Innendia.
mm
120
120
120
Spindel-Stäbe und Lochgröße

1:20;Φ90
1:20;Φ90
1:20;Φ90
Dia. der Spindelloch Max.
mm
Φ80
Φ80
Φ80
Max. Bar-Tag.
mm
Φ65
Φ65
Φ65
Ein Standard-Schlagschalter.
Zoll
10 "
10 "
10 "
Drehzahlbereich der Spindel
r/min
4000
4000
3500
Spindel max. Drehmoment
N.m.
180 ((769r/min)
180 ((769r/min)
229 ((592 r/min)
Nenndrehmoment der Spule
N.m.
300 ((576 r/min)
300 ((576 r/min)
377 ((443 r/min)
Hauptmotorleistung kontinuierlich/30 min.
Leistung
15/18.5
15/18.5
15/18.5
X/Z-Achse
X-Achse schnelle Durchfahrgeschwindigkeit
mm
20
20
20
Z-Achse schnelle Durchfahrgeschwindigkeit
mm
20
20
20
Fahrt auf der X-Achse
mm
200
200
270
Fahrt auf der Z-Achse
mm
560
1025
1628
Hinterhalt
Reisen der Schwanzbestände
mm
350
770
1628
Rückenstockantriebsmethode

Sattelzüge
Sattelzüge
Sattelzüge
Rückenstock-Sleeve-Reise
mm
100
100
100
Schwanzstock-Hülsenblatt.
mm
Φ100
Φ100
Φ100
Schwanzstock-Kopf-Loch-Kopf

MT- 4
MT- 4
MT- 4
Werkzeugturm
Werkzeugturmform

Horizontales Servo-Turm mit 8 Stationen
Horizontales Servo-Turm mit 8 Stationen
Horizontales Servo-Turm mit 8 Stationen
Mittelhöhe
mm
100
100
100
Neupositionierungsgenauigkeit der Umstellung des Werkzeughalters
- Ich weiß.
± 16
± 16
± 16
Wenn ich ein Werkzeug in der Nähe wählen könnte
mm
- Ja, das ist es.
- Ja, das ist es.
- Ja, das ist es.
Andere
Abstand zwischen Spindelmitte und Boden
mm
1015
1015
1022
Maschinengewicht
Weigerung
4300
5000
6500
Gesamtstromversorgungsleistung
KVA
42
42
45
Gesamtmaße ((LxWxH)
mm
2870 × 1890 × 1900
3750 × 1890 × 1900
4600 × 2050 × 1960
Standardkonfiguration:
1,FANUC-0i-TF Plus (5) System (Serie H/S)
2,GSK988TA-System (Q-Serie)
3,Schuhe Spindel
4Hohler Schlagölflasche
5,8 Stations-Servo-Werkzeugträger
Zusätzliche Konfiguration:
1,Siemens-System
2"Werkzeug-Einstellungsmessgerät"
3,12-Stations-Servo-Werkzeugträger
4,Messung des Werkstücks
5"Kraftwerkzeugwagen"
6"Ölnebel-Sammler"
7"Hintere Chipentfernungseinheit"
8,Werkzeugschadenserkennung
9Pneumatische Tür
Unser Dienst:

Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung

Warum Sie uns wählen:
◆ Höchste Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
