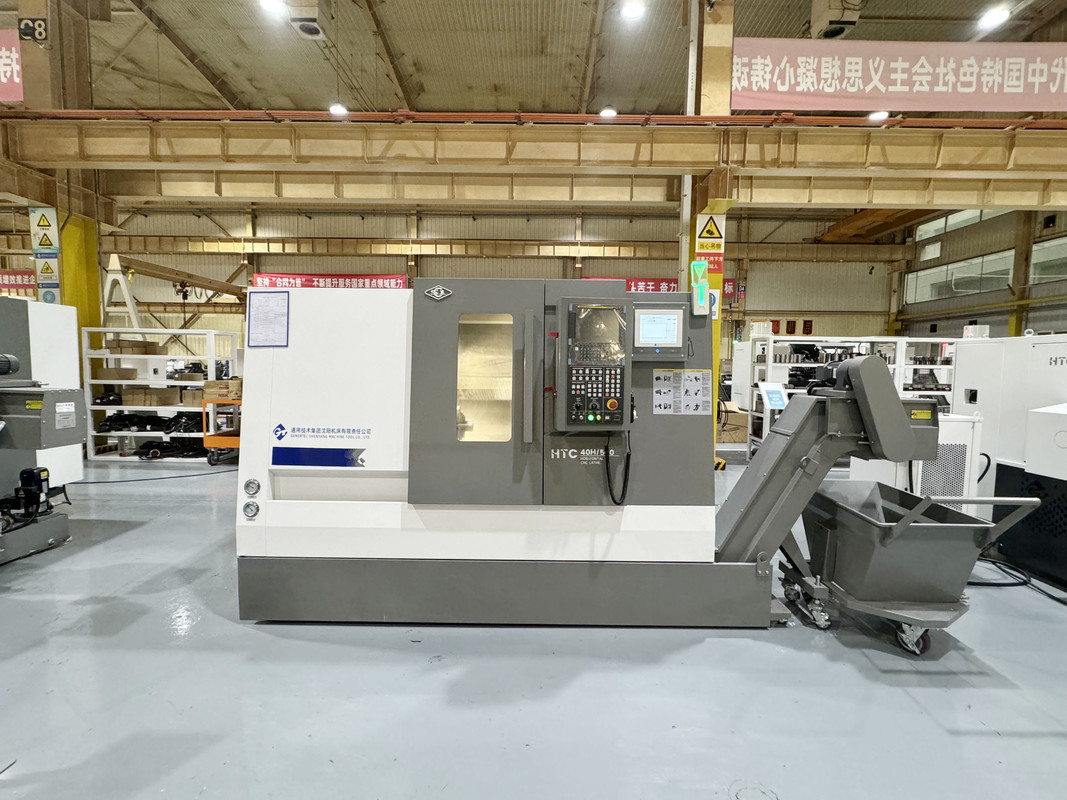

SMTCL-Motorwelle CNC-Drehmaschine HTC40H für hocheffiziente Langwellenbearbeitung
Markenbezeichnung:
SMTCL
Modellnummer:
HTC 40H/1000
Herkunftsort:
China
Zertifizierung:
CE ISO certification
Mindestbestellmenge:
1
Lieferfähigkeit:
50 Sätze pro Monat
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | HTC 40H/1000 |
|---|---|---|---|
| CNC oder nicht: | CNC | Schlüsselwort: | Horizontale CNC-Drehzentrale |
| Max.Cutting-Länge: | 1000 mm | Max. Cutting Durchmesser.: | 380 mm |
| Max. Schwimmen. Über dem Bett.: | 560 mm | X -Achse -Reise: | 200 mm |
| Z -Achsenreise: | 1050 mm | Spindelgeschwindigkeit: | 4500 R/min |
| Hervorheben |
Motorwelle CNC-Drehmaschine,Hocheffiziente Langschachtverarbeitung,hohe Präzision und hohe Effizienz |
||
Beschreibung des Produkts
Produktbeschreibung:
SMTCL Motorwellen-CNC-Drehmaschine HTC40H für hocheffiziente Langwellenbearbeitung
Die CNC-Drehmaschinen der neuen Generation HTC-H/S werden durch professionelle Design- und Analysesoftware optimiert. Zusammengebaut, verifiziert und verbessert mit fortschrittlicher Fertigungs- und Prüftechnologie. Sie haben eine gute Schneidleistung und können die Bearbeitung verschiedener rotierender Teile bewältigen.
HTC 40H/1000 CNC-DrehmaschinenNehmen Sie eine kleine Fläche ein und eignen Sie sich für die hochpräzise Bearbeitung verschiedener kleiner Teile, wodurch die Bearbeitung von Automobilen, Lagern, Eisenwaren, Medizin und anderen Branchen effektiv erfüllt wird.
HTC 40H/1000 CNC-DrehmaschinenNehmen Sie eine kleine Fläche ein und eignen Sie sich für die hochpräzise Bearbeitung verschiedener kleiner Teile, wodurch die Bearbeitung von Automobilen, Lagern, Eisenwaren, Medizin und anderen Branchen effektiv erfüllt wird.
Produktmerkmale:
1, hohe Effizienz
◆ Hohe Eilganggeschwindigkeit von zwei Achsen◆ Geteilter Servo-Reitstock
◆ Hocheffizienter Servo-Werkzeughalter
◆ Optionale integrierte Mehrsequenzbearbeitung mit Gegenspindel
2, hohe Präzision
◆ Hochpräzise vorgestreckte Schraube
◆ Fehlerkompensationstechnologie
◆ Quantifizierung von Prozessstandards
◆ Strenge Inspektionsstandards
◆ Fehlerkompensationstechnologie
◆ Quantifizierung von Prozessstandards
◆ Strenge Inspektionsstandards

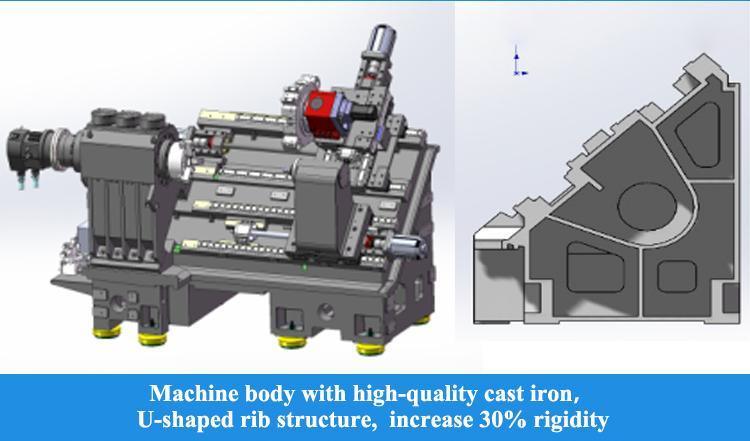

3, hohe Steifigkeit
◆ Hochwertiges Gusseisenbett und andere wichtige Gussteile

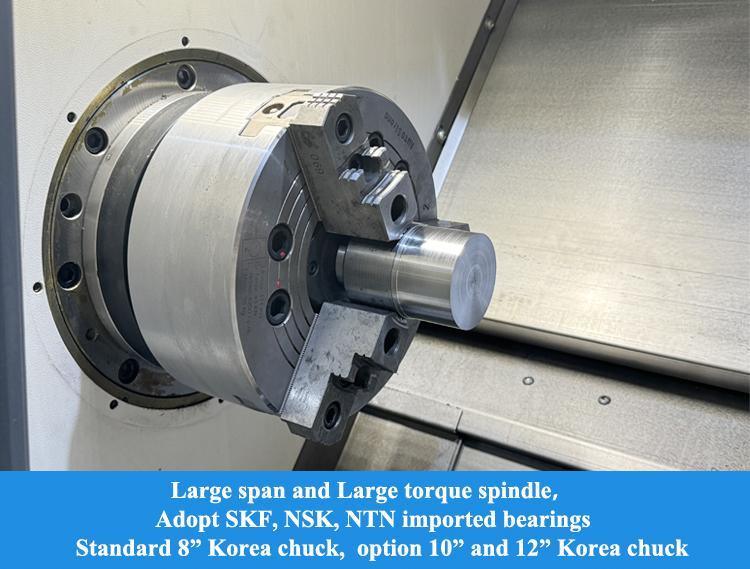

◆ Spindeleinheit mit großer Spannweite
◆ Bogenförmiger, biegefester Bettspalt
◆ Kleiner Reitstock mit Spindelstruktur
◆ Spindeleinheit mit großer Spannweite
◆ Bogenförmiger, biegefester Bettspalt
◆ Kleiner Reitstock mit Spindelstruktur
Produktdetails:
Schnelle Bewegungsgeschwindigkeit: 30 m/min
Der Servomotor ist über eine Kupplung direkt mit der Kugelumlaufspindel verbunden, wodurch Zwischenverbindungen reduziert und eine lückenlose Übertragung erreicht werden. Die X- und Z-Achsen-Führungsschienen verwenden importierte lineare Rollführungsschienen, um eine hohe Steifigkeit, gute dynamische Leistung und Genauigkeit zu gewährleisten, die Betriebsgeschwindigkeit zu erhöhen und die Produktionseffizienz zu verbessern.

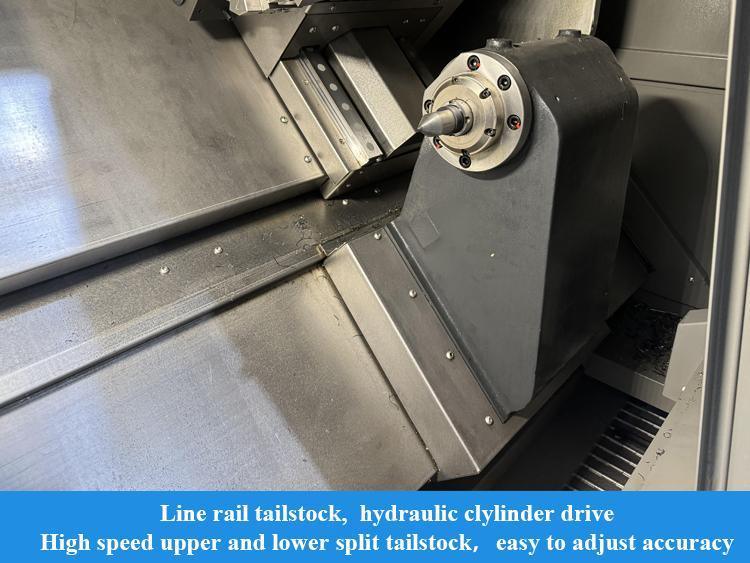

Geteilter Servo-Reitstock
Der Reitstock kann optional servoangetrieben bewegt werden, wodurch die Bewegungsgeschwindigkeit des Reitstocks und die Arbeitsklemmkraft entsprechend den Bearbeitungsanforderungen präzise gesteuert und flexibel angepasst werden können, sodass sich der Reitstock schnell dem Werkstück nähern und ohne Stöße festziehen kann, und Echtzeit-Feedback zur Anzugsposition liefern kann. Verbesserung der Produktion
Ersatzeffizienz. Es verfügt über einen oberen und unteren geteilten Reitstock, der die Einstellgenauigkeit erleichtert und die Wartungseffizienz verbessert.
Doppelte feste vorgespannte Struktur
Die X-Achse entwickelt eine doppelte feste Stützstruktur und verwendet eine vorgestreckte Schraube, um die Vordehnungsverformung und die Temperaturanstiegsverformung wirksam auszugleichen. Es arbeitet mit einer speziellen Dichtungsstruktur zusammen, um den Temperaturanstieg der Schraube zu reduzieren und so eine hohe Präzision und eine hohe Präzision der Vorschubstabilität der Werkzeugmaschine zu erreichen
Konfiguration der Y-Achse
Durch die optionale Y-Achsen-Konfiguration in Kombination mit einem angetriebenen BMT-Revolver, einer hochpräzisen C-Achsen-Struktur und einer Vielzahl angetriebener Werkzeughalter können komplexe Oberflächenbearbeitungen mit nur einer einzigen Installation realisiert werden.

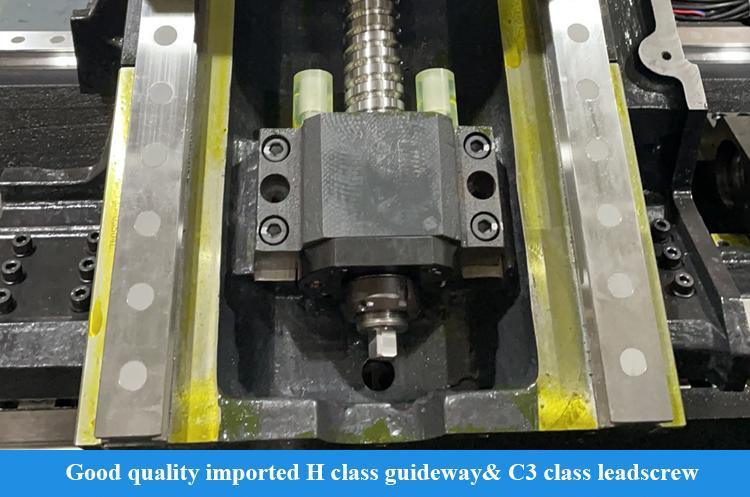

Hochpräzise Kugelumlaufspindel
Es verwendet hochwertige importierte Schrauben der Güteklasse C3 und eine Führungsschiene der Güteklasse H und wird direkt von einem Servomotor angetrieben, um eine hervorragende Betriebsgenauigkeit zu erreichen.
Anti-Biege-Sattel
Die Spannweite der Führungsschiene ist erheblich vergrößert, die Struktur des Bewegungssystems optimiert und der Hauptkörper des Bettsattels ist bogenförmig gestaltet, um die Gesamtsteifigkeit wichtiger Komponenten sicherzustellen.

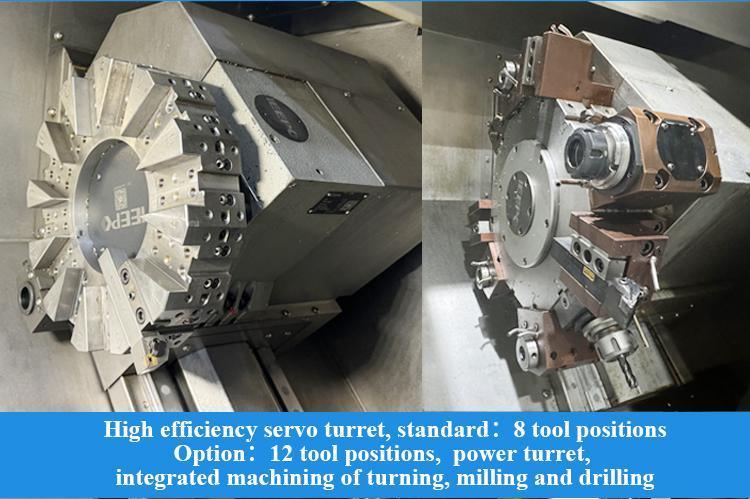

Effizienter, servoangetriebener Turm
Standard-BMT-Schnittstelle, Verbindung mit hoher Steifigkeit; Das Werkzeug wird über die DIN1809-Schnittstelle angetrieben, die über eine zuverlässige Übertragung und eine geringe Ausfallrate verfügt; der Antriebsmotor ist seitlich montiert und kompakt aufgebaut; Es ist mit einer hochpräzisen C-Achse und einer Bremsvorrichtung ausgestattet, um eine hocheffiziente integrierte Bearbeitung von Drehen, Fräsen und Bohren zu erreichen.

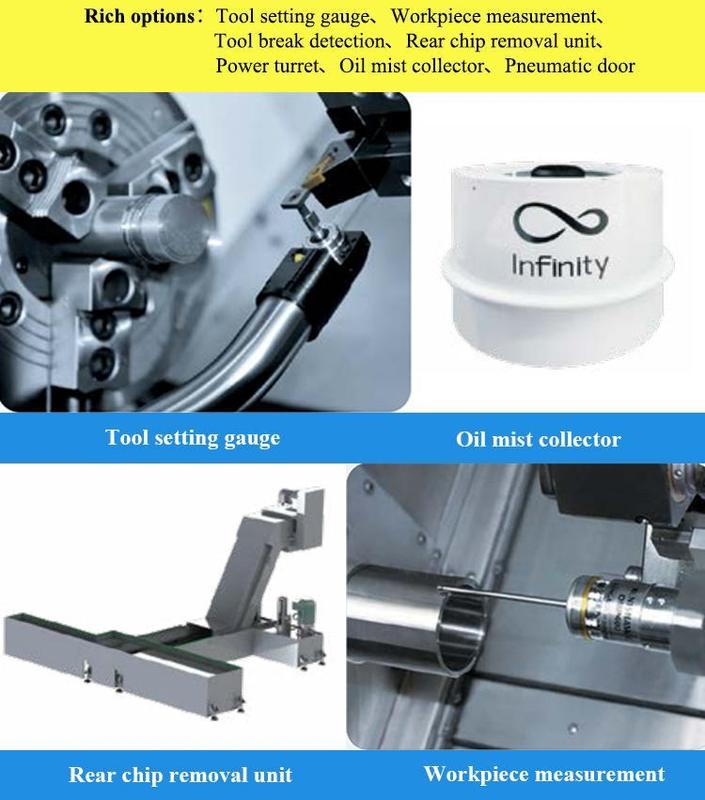

Interner Kühlwerkzeughalter
Der optionale interne Kühlwerkzeughalter und der Wasserauslass aus der Werkzeugmitte sorgen für eine effiziente Spanabfuhr bei der Innenlochbearbeitung und stellen die Bearbeitungsqualität sicher
Möglichkeit zum angetriebenen Werkzeugfräsen
Werkstückmaterial: HT200
Werkzeugmodell: Ф20 Vierkantschulter
Fräser
Kühlstatus: Wasserkühlung
Werkzeugmodell: Ф20 Vierkantschulter
Fräser
Kühlstatus: Wasserkühlung
Bohrleistung angetriebenes Werkzeug
Werkstückmaterial: HT200
Werkzeugmodell: Spiralbohrer Ф16
Kühlstatus: Wasserkühlung
Werkstückmaterial: HT200
Werkzeugmodell: Spiralbohrer Ф16
Kühlstatus: Wasserkühlung
Produktparameter:
Stellen Sie sicher, dass Sie eine qualitativ hochwertige Maschine erhalten
1. Alle Teile müssen überprüft werden
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Prüfpunkte
4. Musterverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Auslieferung
Warum Sie uns wählen sollten:
◆ Höchstes Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle
◆ Über 30 Jahre Forschungs- und Entwicklungsgeschichte, das Unternehmen wurde 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Designkapazitäten
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Junge aktive Vertriebsmitarbeiter und Ingenieure für sofortigen Service (24 Stunden online)
◆ Modernisierung des Mechanismus im Hinblick auf Ergonomie und einfache Wartung
◆ Unser Strukturdesignprinzip: einfache Wartung und Installation, niedrige Wartungskosten, keine Beeinträchtigung der Produktion
◆ Über 30 Jahre Forschungs- und Entwicklungsgeschichte, das Unternehmen wurde 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Designkapazitäten
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Junge aktive Vertriebsmitarbeiter und Ingenieure für sofortigen Service (24 Stunden online)
◆ Modernisierung des Mechanismus im Hinblick auf Ergonomie und einfache Wartung
◆ Unser Strukturdesignprinzip: einfache Wartung und Installation, niedrige Wartungskosten, keine Beeinträchtigung der Produktion
Über uns:
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd hat seinen Sitz in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschinen, vertikale Bearbeitungszentren, horizontale Bearbeitungszentren, Portalbearbeitungszentren, Fünf-Achsen-Bearbeitungszentren, Dreh-Fräszentren und verschiedene andere CNC-Geräte. Wir verfügen über mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Spitzenniveau erreicht.
Unser Werk blickt auf eine über 80-jährige Geschichte in der Herstellung von Werkzeugmaschinen zurück. Hier wurden die erste Drehmaschine, Bohrmaschine und Bohrmaschine geboren. Sie gehören zu den führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und sind der größte Werkzeugmaschinenhersteller in China. Zu den Werkzeugmaschinenprodukten zählen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Branchen. Wir haben es uns zur Aufgabe gemacht, unseren Kunden auf der ganzen Welt Werkzeugmaschinen mit führender Technologie, hoher Qualität und gutem Service anzubieten!
Unsere Fabrik:
Ausstellung:
FAQ:
Q1. Sind Sie ein Handelsunternehmen oder ein produzierendes Unternehmen?
Wir sind ein produzierendes Unternehmen.
Q2. Was sind die Hauptprodukte Ihres Unternehmens?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie z. B. CNC-Drehmaschinen, CNC-Fräsmaschinen, vertikale Bearbeitungszentren, konventionelle Drehmaschinen, Bohrmaschinen, Radialbohrmaschinen und so weiter.
Q3. Können Sie eine kundenspezifische Maschine oder eine SPM (Spezialmaschine) bereitstellen?
Ja, wir bieten unseren Kunden intelligente CNC-Lösungen zur Steigerung der Effizienz.
F4: Wie lauten Ihre Garantiebedingungen?
Wir liefern für einen Zeitraum von 12 Monaten Ersatz für Teile, die sich als defekt erweisen.
beginnend mit dem Frachtbriefdatum der Maschine.
beginnend mit dem Frachtbriefdatum der Maschine.
F5. Was sind die Dienstleistungen?
Pr-Sales: Maßgeschneiderte Lösungen, Planung und Design; Eins-zu-eins-Service
Kundendienst: 7 Tage 24 Stunden Online-Service, Fernführung der Installation, Andocken an das Softwaresystem des Kunden
Pr-Sales: Maßgeschneiderte Lösungen, Planung und Design; Eins-zu-eins-Service
Kundendienst: 7 Tage 24 Stunden Online-Service, Fernführung der Installation, Andocken an das Softwaresystem des Kunden
F6: Warum sollten Sie sich für Ihr Unternehmen entscheiden?
Produkte aus der Entwicklung, Konstruktion, Herstellung, Montage des gesamten Produktionsprozesses sind
erfolgt zwischen Werken mit einer vollständigen Produktionskette, die Ihre zuverlässigste Garantie darstellt.
erfolgt zwischen Werken mit einer vollständigen Produktionskette, die Ihre zuverlässigste Garantie darstellt.
F7: Kann Ihr Unternehmen technisches Personal zu unserem Unternehmen schicken und unsere Mitarbeiter ins Ausland schicken?
Wir können diese Art von Service anbieten. Wenn die Maschinen am Installationsort des Käufers eintreffen, können wir rechtzeitig Maschinenbau- und Elektrotechniker zur Installation gemäß dem Zeitplan des Käufers entsenden. All dies kann im Vertrag angegeben und aufgeführt werden. Der Verkäufer wird mit dem Käufer bei der Visa- und Einreisevorbereitung zusammenarbeiten, bevor er ins Ausland geht.
F8: Wie lauten die Zahlungsbedingungen?
T/T 30 % Anzahlung bei Bestellung, 70 % Restzahlung vor Versand. Unwiderrufliches Akkreditiv auf Sicht
