SMTCL E-Force Hochleistungsmaschine mit großer Spindelleistung und großem Drehmoment

SMTCL E-Force Hochleistungsmaschine mit großer Spindelleistung und großem Drehmoment

Hohe Effizienz

Große Spindelleistung und großes Drehmoment

SMTCL

Herkunftsort:

CHINA

Markenname:

SMTCL

Zertifizierung:

CE ISO certification

Modellnummer:

E-Force

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Markenname:
SMTCL
Produktname:
Hocheffizienz CNC -Bodenmahlen und langweilige Maschine
Produkt:
E-Force
Durchmesser der Spindel:
160/200
Durchmesser von Fräser -Achsen:
260/320
Werkzeughandlungsspezifikation:
JT50/BT50
X-Achse:
6000 (Inkrement pro 2000)
Y-Achse:
3000/4000/5000
Z-Achse:
1200
W-Achse:
1200
Zahlungs- und Versandbedingungen
Min Bestellmenge
1
Verpackung Informationen
Holzgehäuse, Zinnkofferraum, sonstige seegunktige Verpackungen.
Lieferzeit
45-60 Tage
Zahlungsbedingungen
T/T,L/C,Western Union
Versorgungsmaterial-Fähigkeit
50 Sätze pro Monat
Beschreibung des Produkts

SMTCL E-Force Hochleistungsmaschine mit großer Spindelleistung und großem Drehmoment 0

Produktbeschreibung:

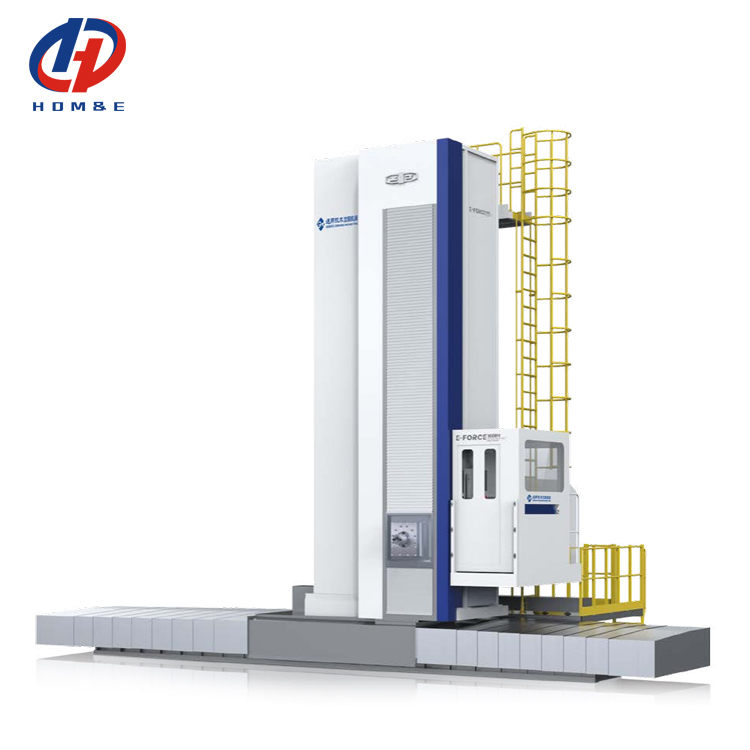

SMTCL E-Force Hocheffizienz mit großer Spindel-Leistung und großem Drehmoment CNC-Bodenfräs- und Bohrmaschine

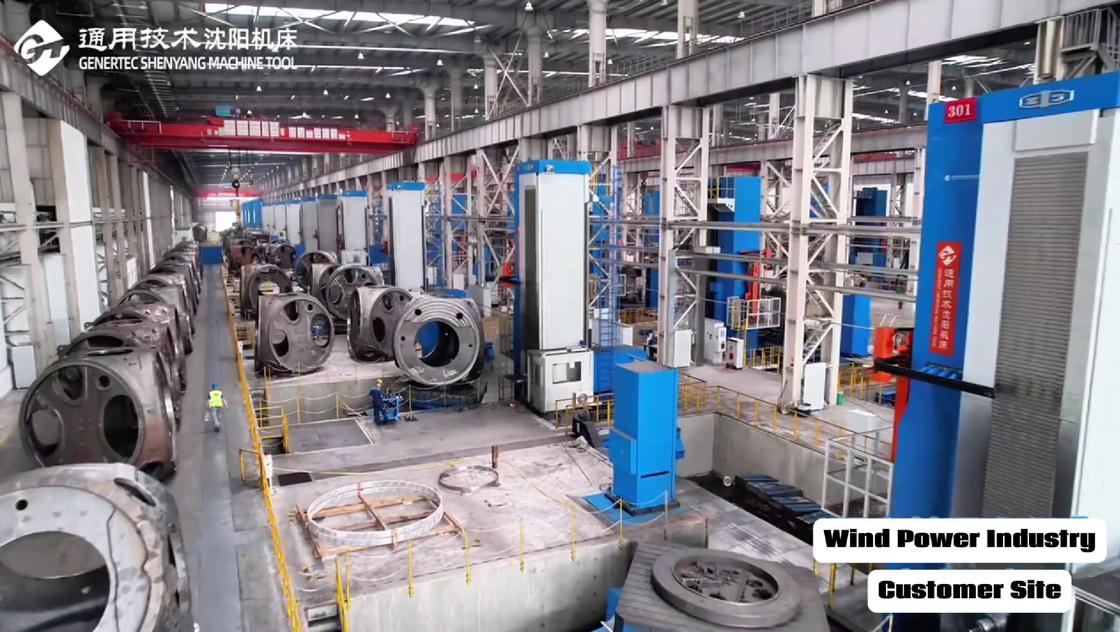

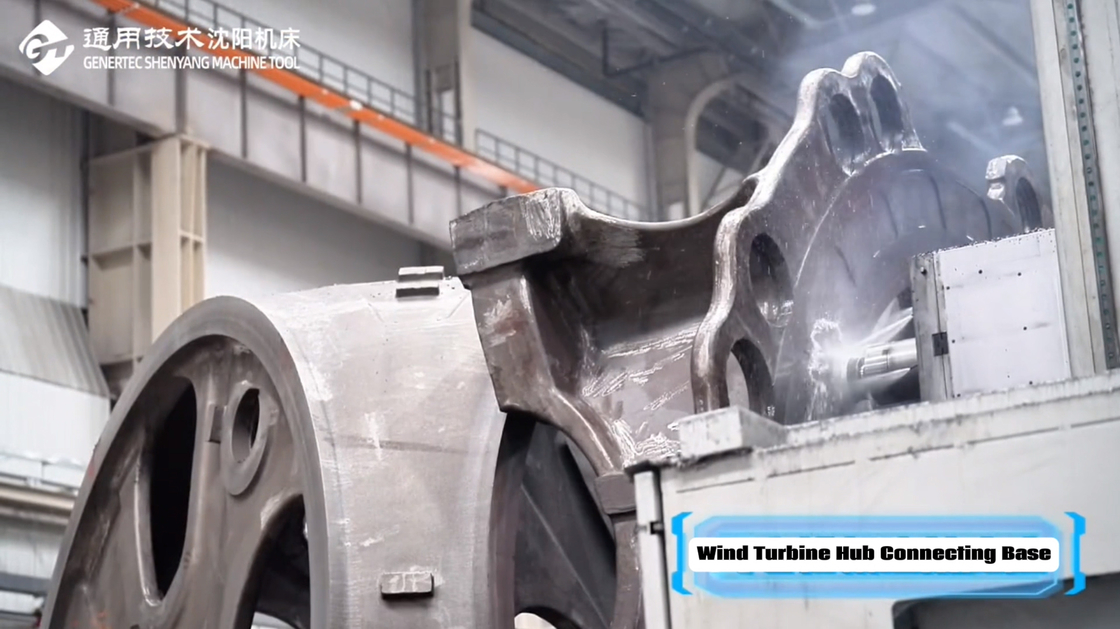

Hohe Effizienz mit großer Spindel-Leistung und großem Drehmoment, geeignet für die Bearbeitung mittelgroßer und großer Teile und wird in der Windkraft-, Energie-, Reduzierer-, allgemeinen Maschinenbau- und anderen Industrien eingesetzt.
Strukturelle Merkmale:Einzelständer-Seitenkastenanordnung, bei der sich der Ständer horizontal entlang der Führungsbahn des Körpers (X-Achsen-Koordinate) bewegt, der Reitstock sich vertikal entlang der Ständerführungsbahn (Y-Achsen-Koordinate) bewegt, der Ausleger sich horizontal im Reitstock (Z-Achsen-Koordinate) bewegt und die Spindel sich im Ausleger (W-Achsen-Koordinate) bewegt.
Grundlegende Teile:gegossen mit hochfestem Gusseisenmaterial und Harzsandverfahren, Ausleger aus hochfestem duktilem Gusseisen.
Spindelgruppe:Hohe Geschwindigkeit und großes Drehmoment, mit unabhängigem, selbstgebautem Getriebe, unterteilt in hohe, mittlere und niedrige Drehzahländerung.
Führungsbahn:X-Achse und Y-Achse sind mit einer geschlossenen, statischen Konstantstrom-Führungsbahn ausgestattet, mit guter Vibrationsbeständigkeit und Genauigkeitserhaltung, und die Z-Achse ist mit einem Wälzkörper plus
Stahlband-Kombinationsführungsbahn ausgestattet, während die statische Führungsbahn optional ist.

Produktmerkmale:

SMTCL E-Force Hochleistungsmaschine mit großer Spindelleistung und großem Drehmoment 1

Hochwertige Grundgussteile

Der Körper, der Gleitsitz, der Ständer, der Reitstock und andere Gussteile der Werkzeugmaschine bestehen aus hochfestem Grauguss, der im Harzsandverfahren geformt wird. Der Ausleger und das
Hauptgetriebe bestehen aus hochfestem duktilem Gusseisen, das eine gute Stoßdämpfung und Steifigkeit aufweist.
SMTCL E-Force Hochleistungsmaschine mit großer Spindelleistung und großem Drehmoment 2

Strenge Prozesskontrolle und Qualitätsprüfung

Strenge und umfassende Qualitätskontrolle, 138 Prozesskontrollpunkte, Gesamtakzeptanztest und 179 Prüfpunkte führen eine hochstandardisierte
Prüfung der Genauigkeit des Produkts durch, um sicherzustellen, dass die Produktgenauigkeit stabil und zuverlässig ist.
SMTCL E-Force Hochleistungsmaschine mit großer Spindelleistung und großem Drehmoment 3

Hochgenauer und hochsteifer Ausleger

Der Ausleger besteht aus hochfestem duktilem Gusseisen und wird durch einen doppelten Hydraulikzylinder, ein Proportionalventil und ein CNC-Steuerungssystem gemeinsam kompensiert.
SMTCL E-Force Hochleistungsmaschine mit großer Spindelleistung und großem Drehmoment 4

Vollständige Regelung im geschlossenen Regelkreis

Jede Achse wird durch importierte Gittermaßstäbe gemessen, um eine vollständige Regelung im geschlossenen Regelkreis zu erreichen und die Positioniergenauigkeit der Werkzeugmaschine zu verbessern.
SMTCL E-Force Hochleistungsmaschine mit großer Spindelleistung und großem Drehmoment 5
SMTCL E-Force Hochleistungsmaschine mit großer Spindelleistung und großem Drehmoment 6
Produktparameter:
Artikel
Einheit
E-Force 160RH
E-Force 200RH
Spindel
Spindeldurchmesser
mm
160
200
Fräsachsendurchmesser
mm
260
320
Werkzeugaufnahmespezifikation

JT50/BT50
JT60/BT60
Spindeldrehzahl
U/min
10-1500(2000)
10-1250
Maximales Spindeldrehmoment
N·m
6300/7600
8400/10000
Spindelmotor Leistung
kW
58/69
85/102
Auslegerquerschnitt
mm
480×540
480×540 520×580(Hub des Ständers 7000 mm)
Hub
X-Achse
mm
6000 (Erhöhung pro 2000)
8000 (Erhöhung pro 2000)
Y-Achse
mm
3000/4000/5000
4000/5000/6000/7000
Z-Achse
mm
1200
1200
W-Achse
mm
1200
1200
Vorschub
Vorschubgeschwindigkeit
X-Achse
mm/min
1-10000
1-10000
Y-Achse
mm/min
1-8000
1-8000
Z-Achse
mm/min
1-6000
1-6000
W-Achse
mm/min
1-6000
1-6000
Eilgang
X-Achse
mm/min
10000
10000
Y-Achse
mm/min
8000
8000
Z-Achse
mm/min
6000
6000
W-Achse
mm/min
6000
6000
Positioniergenauigkeit



Ausführungsstandard
GB/T 5289.2-2021
X-Achse
mm
0,012/1000
(Gittermaßstab als Standardkonfiguration)
0,012/1000
(Gittermaßstab als Standardkonfiguration)
Y-Achse
mm
0,012/1000 (Gittermaßstab als optionale Konfiguration)
0,012/1000 (Gittermaßstab als optionale Konfiguration)
Z-Achse
mm
0,025/0,012 (Gitter)
0,025/0,012 (Gitter)
W-Achse
mm
0,025/0,012 (Gitter)
0,025/0,012 (Gitter)
Wiederholgenauigkeit


Ausführungsstandard
GB/T 5289.2-2021
X-Achse
mm
0,01
0,01
Y-Achse
mm
0,01
0,01
Z-Achse
mm
0,01
0,01
W-Achse
mm
0,01
0,01
Hinweis: Die in der Tabelle angegebenen Parameter dienen nur als Referenz. Bei Änderungen hat das physische Objekt Vorrang.
Standardkonfiguration:
SIEMENS 828D-System
X/Y-Achsen-Gittermaßstab
X/Y-Achsen-Statikführungsbahn
Stahlschutz-Zugplatte für die X-Achse
Importierte Spindellager
Spindelblasfunktion
Z-Achsen-Rollen- und Gleitkombinationsführungsbahn
Zentrales Schmiersystem für die Werkzeugmaschine
Ständerschutz
Plattform hebt sich/senkt sich zusammen mit dem Reitstock
Importiertes Vorschubgetriebe
Konstanttemperatur-Kühlsystem
Y-, Z-, W-Achsen-Import-Gewindespindeln und -Lager
X-Achsen-Import-Zahnstange;
Einseitige Ketten-Spanabfuhr
Reinigungsluftpistole/Wasserpistole
Optionale Konfiguration:
SIEMENS ONE-System
Z-Achsen-Statikführungsbahn
Z-Achsen-Gittermaßstab
W-Achsen-Magnetgitter
CNC-Drehtisch
Manuelle/halbautomatische/automatische Fräskopf
Planfräskopf, Werkzeugmagazin
Automatische Erfassungsfunktion des Zubehörkopfs
Ausleger-Wärmeausdehnungskompensation
Spindel-Innenkühlsystem
Gittermaßstab-Blasen
Vollständige Regelung im geschlossenen Regelkreis
Vollständig geschlossener Betriebsraum
Automatische Hebebühne
Pumpenstation-Ölkühler
3D-Kopfbibliothek
Adaptive Steuerung
Werkzeuglast-Abnormalitätsdetektion
Energiesparpaket
Plattform
