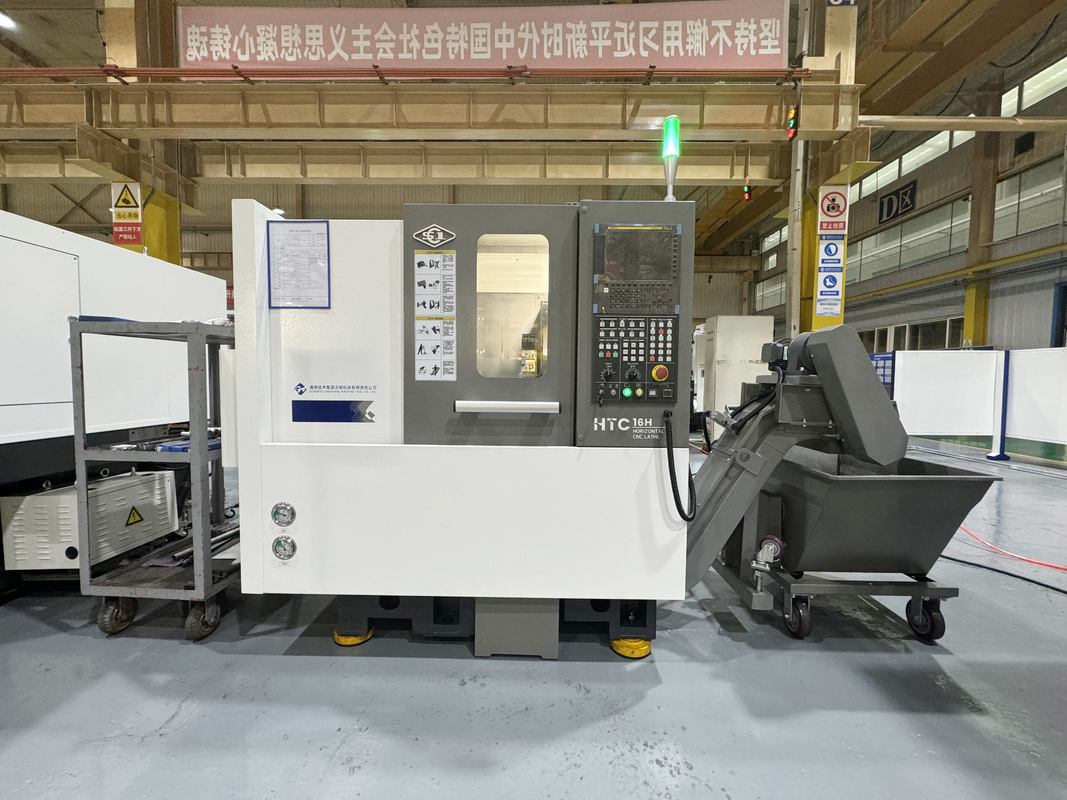

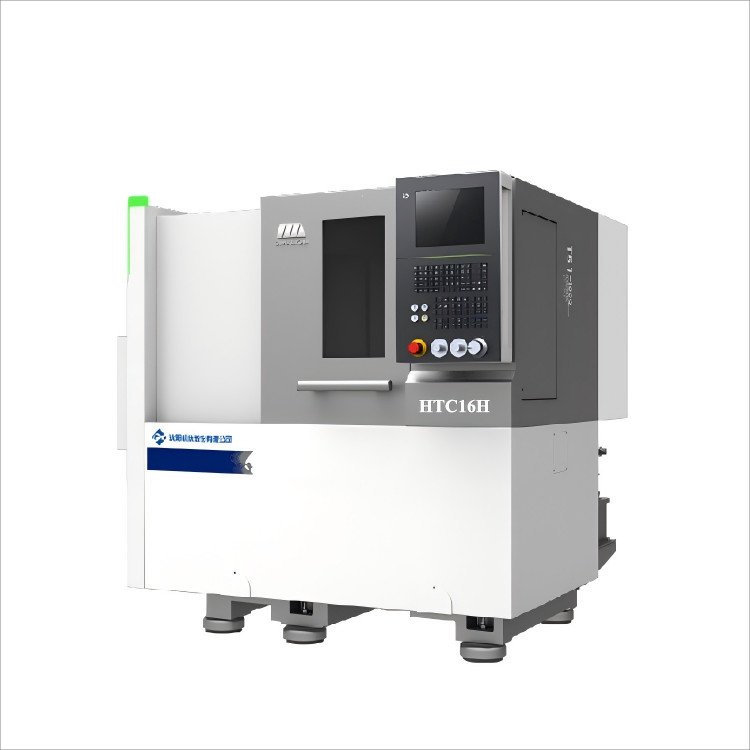

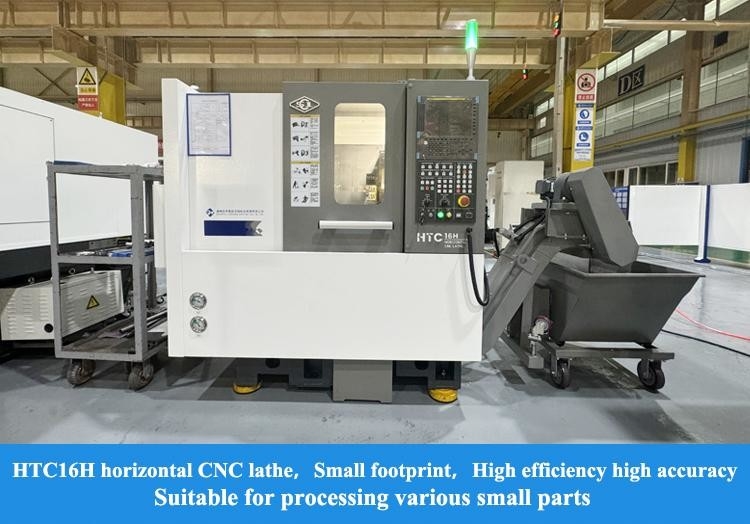

Wirtschaftliche CNC-Drehmaschine HTC16Q GSK-System Bearbeitung von Kleinteilen Servo-Reitstock Schrägbett-CNC-Drehmaschine

Wirtschaftliche CNC-Drehmaschine HTC16Q GSK-System Bearbeitung von Kleinteilen Servo-Reitstock Schrägbett-CNC-Drehmaschine

Wirtschaftliche CNC-Drehbank

Servo-TailStock

Servo-TailStock

Herkunftsort:

China

Markenname:

SMTCL

Zertifizierung:

CE ISO certification

Modellnummer:

HTC 30H

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Markenname:
SMTCL
Modellnummer:
HTC16Q
CNC oder nicht:
Maschinen für die Maschinenherstellung
Schlüsselwort:
Horizontale CNC-Drehzentrale
Max.Cutting-Länge:
160 mm
Max. Cutting Durchmesser.:
160 mm
Max. Schwimmen. Über dem Bett.:
420 mm
X-Achsenbewegung:
145 mm
Z-Achsenfahrt:
205 mm
Spindeldrehzahl:
6000 r/min
Zahlungs- und Versandbedingungen
Min Bestellmenge
1
Verpackung Informationen
Holzgehäuse, Zinnkofferraum, sonstige seegunktige Verpackungen.
Lieferzeit
45 bis 60 Tage
Zahlungsbedingungen
T/T,L/C,Western Union
Versorgungsmaterial-Fähigkeit
50 Stück pro Monat
Beschreibung des Produkts

Wirtschaftliche CNC-Drehmaschine HTC16Q GSK-System Bearbeitung von Kleinteilen Servo-Reitstock Schrägbett-CNC-Drehmaschine 0

Produktbeschreibung:

Wirtschaftliche CNC Dreh
HTC30Q ist ein Hochleistungs-CNC-Drehzentrum für die Präzisionsbearbeitung kleiner bis mittlerer Komponenten. Mit einer 45 ° -Scholan-Bettstruktur und einer hochrangigen Box-Führungsanschlüsse sorgt es für eine hervorragende Stabilität beim schweren Schneiden. Ausgestattet mit einem 12-Station-Servo-Turm und einer A2-6-Spindelnase unterstützt es schnelle Werkzeugänderungen und Hochtorque-Schneiden. Die Maschine bietet einen maximalen Drehdurchmesser von 320 mm und eine maximale Drehlänge von 400 mm, wobei die schnellen Traverse-Raten von X/Z-Achse bis zu 24 m/min. Ideal für Automobil-, Luft- und Raumfahrt- und Elektronikindustrien, es ist hervorragend bei der Herstellung komplexer Teile wie Wellen, Scheiben und Gewindekomponenten mit hoher Effizienz und Genauigkeit.

Produktfunktionen:

1, hohe Effizienz
◆ Hohe schnelle Traverse -Geschwindigkeit von zwei Achse
◆ Split -Servo -Heckstock geteilt
◆ Hocheffizientes Servo-Werkzeuginhaber
◆ Optionale Subspindel-Multi-Sequenz-Integrierte Verarbeitung
2, hohe Präzision
◆ Hochvorbereitete vorabstreifte Schraube
◆ Fehlerkompensationstechnologie
◆ Quantifizierung der Prozessstandards
◆ Strenge Inspektionsstandards
3, hohe Starrheit
◆ Hochwertiges Gusseisenbett und andere Schlüsselgüsse
◆ Große Spannweite Spindeleinheit
◆ Lichtbogenförmiger Anti-Biege-Bettlücke
◆ Kleine Spindelstruktur Heckstock

Produktdetails:

Wirtschaftliche CNC-Drehmaschine HTC16Q GSK-System Bearbeitung von Kleinteilen Servo-Reitstock Schrägbett-CNC-Drehmaschine 1
Schnelle Bewegungsgeschwindigkeit: 30 m/min
Der Servomotor ist direkt mit der Kugelschraube durch eine Kupplung angeschlossen, wodurch Zwischenverbindungen reduziert und ein gapsloses Getriebe erreicht werden. Die X- und Z-Axis Guide-Schienen verwenden importierte lineare Rollingguide-Schienen, um eine hohe Steifigkeit, eine gute dynamische Leistung und Genauigkeit zu gewährleisten, die Betriebsgeschwindigkeit zu erhöhen und die Produktionseffizienz zu verbessern.


Wirtschaftliche CNC-Drehmaschine HTC16Q GSK-System Bearbeitung von Kleinteilen Servo-Reitstock Schrägbett-CNC-Drehmaschine 2
Split Servo Heckstock
Der Haken
Ersatzeffizienz. Es nimmt eine obere und untere Split -Heckstock, die die Genauigkeit der Anpassungsgenauigkeit und die Verbesserung der Wartungseffizienz annimmt.
Wirtschaftliche CNC-Drehmaschine HTC16Q GSK-System Bearbeitung von Kleinteilen Servo-Reitstock Schrägbett-CNC-Drehmaschine 3
Doppelt feste vorgespannte Struktur
Die x-Achse entwickelt eine doppelte Stützstruktur und verwendet eine vorab gestreutete Schraube, um die Verformung der Vorstrecker und die Temperaturstimmabformung effektiv auszugleichen. Es kooperiert mit einer speziellen Versiegelungsstruktur, um den Temperaturanstieg der Schraube zu verringern, wodurch eine hohe Präzision und eine hohe Präzision der Futtermittelstabilität der Werkzeugmaschine erreicht wird
Wirtschaftliche CNC-Drehmaschine HTC16Q GSK-System Bearbeitung von Kleinteilen Servo-Reitstock Schrägbett-CNC-Drehmaschine 4
Y Achsenkonfiguration
Optionale Y-A-Achse-Konfiguration, kombiniert mit BMT-Turm, hochpräziser C-Achse-Struktur und einer Vielzahl von PoweredTool-Inhabern, kann eine komplexe Oberflächenverarbeitung mit einer einmaligen Installation realisieren.
Wirtschaftliche CNC-Drehmaschine HTC16Q GSK-System Bearbeitung von Kleinteilen Servo-Reitstock Schrägbett-CNC-Drehmaschine 5
Hochvorbereitungskugelschraube
Es verwendet eine hochwertige importierte C3-Schraube und die Huide-Schiene für H-Qualität und wird direkt vom Servomotor angetrieben, um eine hervorragende Betriebsgenauigkeit zu erzielen.
Wirtschaftliche CNC-Drehmaschine HTC16Q GSK-System Bearbeitung von Kleinteilen Servo-Reitstock Schrägbett-CNC-Drehmaschine 6
Anti-Biege-Sattel
Die Führungsschiene ist vernünftigerweise vergrößert, die Bewegungssystemstruktur ist optimiert, und der Hauptkörper des Bettsattels wird in einer Bogenform erledigt, um die starrheit der wichtigsten Komponenten zu gewährleisten.
Wirtschaftliche CNC-Drehmaschine HTC16Q GSK-System Bearbeitung von Kleinteilen Servo-Reitstock Schrägbett-CNC-Drehmaschine 7
Effizienter Servo -Turm
Standard -BMT -Schnittstelle, hohe Starrheitskonnektion; Das Tool wird von der DIN1809-Schnittstelle angetrieben, die zuverlässige Getriebe und niedrige Ausfallrate aufweist. Der Antriebsmotor ist in der Struktur seitlich montiert und kompakt. Es ist mit einer hochpräzisen C-Achse und dem Bremsgerät ausgestattet, um eine hocheffiziente integrierte Verarbeitung von Drehen, Mahlen und Drilling zu erzielen.
Wirtschaftliche CNC-Drehmaschine HTC16Q GSK-System Bearbeitung von Kleinteilen Servo-Reitstock Schrägbett-CNC-Drehmaschine 8
Interner Kühlwerkzeughalter
Optional interner Kühlungswerkzeughalter und Wasserauslass aus dem Werkzeugzentrum. Realisieren Sie die effiziente Chipentfernung während der Bearbeitung des inneren Lochs und gewährleisten die Verarbeitungsqualität
Wirtschaftliche CNC-Drehmaschine HTC16Q GSK-System Bearbeitung von Kleinteilen Servo-Reitstock Schrägbett-CNC-Drehmaschine 9
Angesteuerte Werkzeugmahlenfunktion
Werkstück Material: HT200
Werkzeugmodell: ф20 quadratische Schulter
Fräser
Kühlstatus: Wasserkühlung
Angesteuerte Werkzeugbohrkapazität
Werkstück Material: HT200
Werkzeugmodell: ф16 Twist Drill
Kühlstatus: Wasserkühlung

Produktparamenten:
Artikel
Einheiten
HTC 16H (q)
HTC 30H(Q)
Max.Cutting Dia.
mm
Φ160
Φ300
Maximale Schneidlänge
mm
160
500
Max.swing dia. über das Bett
mm
Φ420
Φ420
Max.Swing Dia.over Bettlücke
mm
Φ160
Φ280

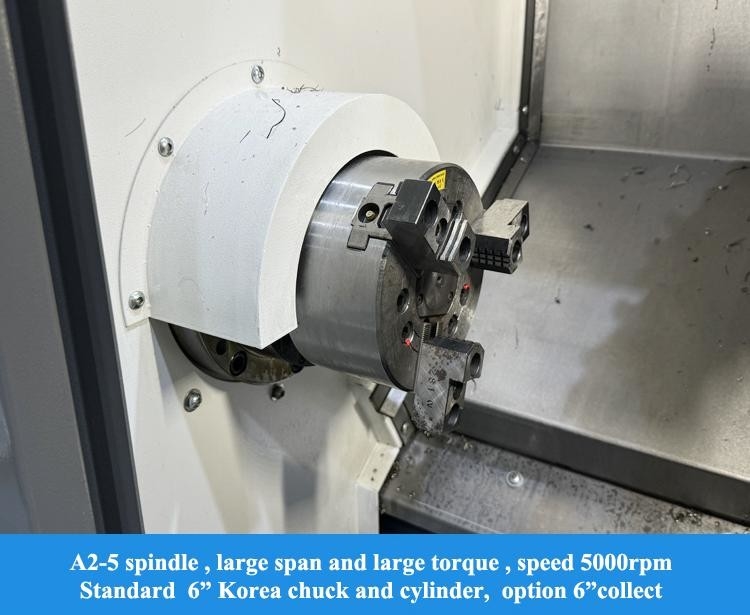

Spindel
Spindel -Nasenmodell
- -
A2-5
A2-6
Vorderlager Innendurchmesser.
mm
90
100
Spindelverjüngung und Lochgröße

1: 20; φ62
1: 20; φ70
Dia. von Spindelloch max.
mm
Φ56
Φ65
Max.bar dia.
mm
Φ44
Φ50
Standard Chuck Dia.
Zoll
6 "
8 "
Spindelgeschwindigkeitsbereich
r/min
6000
4500
Spindel Max.Torque
Nm
72 (1500R/min)
180 (576R/min)
Bewertungsspindel Drehmoment
Nm
86 (1500R/min)
110 (769r/min)
Hauptmotorausgangsleistung kontinuierlich/30 min.
KW
11/13.2
9/11
X/Z -Achse
X-achse schnelle Traverse-Geschwindigkeit
mm
30
30
Z-Achse schnelle Traverse-Geschwindigkeit
mm
30
30
X-Achse-Reise
mm
145
160
Z-Achse Reisen
mm
205
560
Heckstock
Heckstockreisen
mm

30
BACKSPOCK -Antriebsmethode


Sattelwiderstand
Hakenhülle Reise
mm

100
Heckstockhülsedurchmesser.
mm

Φ100
Heckstock -Verjüngung


Mt-5
Werkzeug -Turm
Werkzeugschildform

Horizontale Servo-Turm von 8 Stationen
Horizontale Servo-Turm von 8 Stationen
Mittelhöhe
mm
63
80
Neupositionierung der Genauigkeit der Werkzeughalter -Transposition
Sek.
± 1,6
± 1,6
Wenn Sie das Tool in der Nähe wählen könnten
mm
Ja
Ja
Andere
Abstand zwischen Spindelzentrum und Boden
mm
926
936
Maschinengewicht
kg
2600
3500
Gesamtnetzteilkapazität
KVA
23
23
Gesamtabmessungen (LXWXH)
mm
1830 × 1580 × 1650
2295 × 1680 × 1650
Standardkonfiguration:

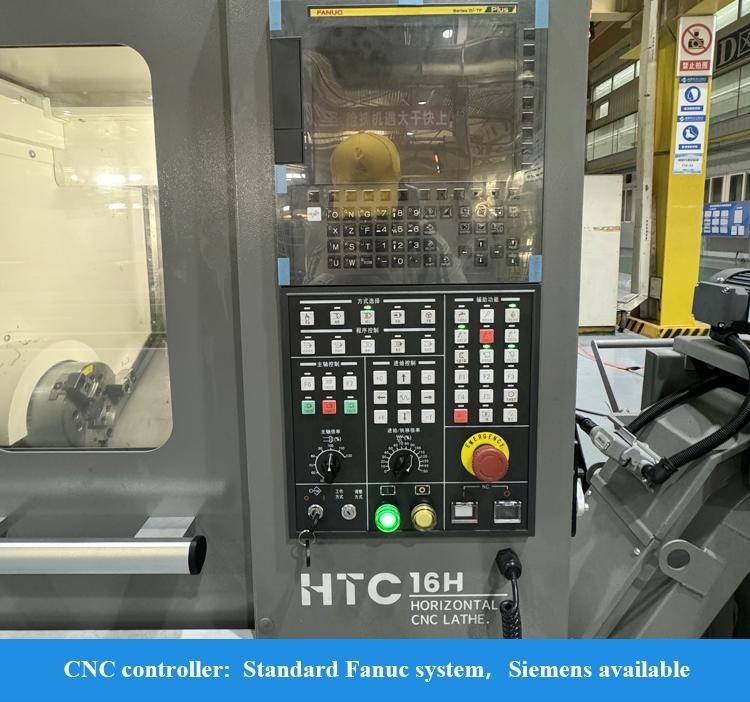

1, fanuc-0i-tf Plus (5) System (H/S-Serie)
2, GSK988ta -System (Q -Serie)
3, Spindel vom Typ Ärmel
4, Hohlhäuerölzylinder
5,8-Station-Servo-Werkzeugwagen

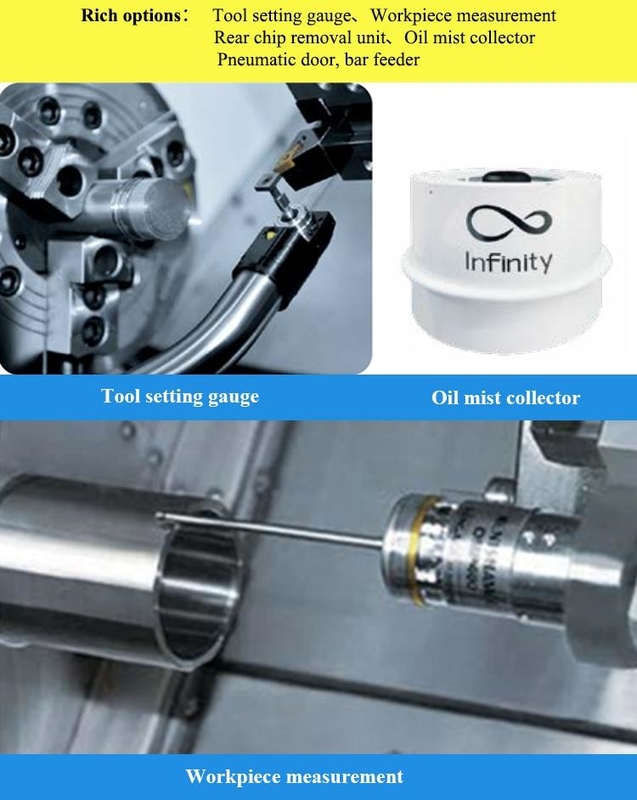

Optionale Konfiguration:
1, Siemens System
2, Werkzeugeinstellungsmessgerät
3,12-Station-Servo-Werkzeugbeförderung
4, Werkstückmessung
5, Elektrowerkzeugwagen
6, Ölnebelsammler
7, Heck -Chip -Entfernungseinheit
8, Erkennung von Werkzeugschäden
9, pneumatische Tür

Unser Service:

Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1. Alle Teile müssen inspiziert werden
2. Über 100 Produktionsprozesskontrolle
3. über 200 Inspektionsgegenstände
4. Probenverarbeitung jeder Maschine
5. 72 Stunden Testlauf vor der Lieferung

Warum uns wählen:
◆ Erste Qualität, die Anfragen der Kunden werden an erster Stelle stehen
◆ 30 Jahre + F & E -Geschichte, das Unternehmen wurde 1993 gegründet
◆ High-Tech-Hersteller mit Forschungs- und Planungskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Young Active Sales und Ingenieure für Sofortdienste (24 Stunden online)
◆ Upgrade des Mechanismus nach Ergonomie und einfacher Wartung
U
Über uns:
Wirtschaftliche CNC-Drehmaschine HTC16Q GSK-System Bearbeitung von Kleinteilen Servo-Reitstock Schrägbett-CNC-Drehmaschine 10
Willkommen bei uns!
Shanghai HD M & E Tech Co., Ltd befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikales Bearbeitungszentrum, horizontales Bearbeitungszentrum, Segalbearbeitungszentrum, Fünf-Achsen-Bearbeitungszentrum, Turn-Muring-Zentrum und verschiedene andere CNC-Geräte. Wir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie von Produkten hat das internationale fortschrittliche Niveau erreicht.
Unsere Fabrik hat über 80 Jahre in der Geschichte der Herstellungsmaschinenmaschinen. Die erste Drehmaschine, die Bohrmaschine und die langweilige Maschine wurden hier geboren. Sie waren einer der führenden Anbieter der chinesischen Werkzeugmaschinenindustrie und der größten Werkzeugmaschinenherstellung in China. Werkzeugmaschinenprodukte decken Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C -Elektronik, Formen und andere Branchen ab. Wir übernehmen die Mission, den Werkzeugmaschinen mit führender Technologie, hoher Qualität und guter Service für unsere Kunden auf der ganzen Welt zu versorgen!
Unsere Fabrik:

Wirtschaftliche CNC-Drehmaschine HTC16Q GSK-System Bearbeitung von Kleinteilen Servo-Reitstock Schrägbett-CNC-Drehmaschine 11

Ausstellung:

Wirtschaftliche CNC-Drehmaschine HTC16Q GSK-System Bearbeitung von Kleinteilen Servo-Reitstock Schrägbett-CNC-Drehmaschine 12

FAQ:

Q1. Sind Sie ein Handelsunternehmen oder ein Fertigungsunternehmen?

Wir sind ein Fertigungsunternehmen.
Q2. Was sind Ihre Hauptprodukte Ihres Unternehmens?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC -Drehmaschine, CNC -Fräsmaschine, vertikales Bearbeitungszentrum, herkömmliche Drehmaschine, Bohrmaschine, Radialbohrmaschine usw.
Q3. Können Sie maßgeschneiderte Maschine oder SPM (Special Purpose Machine) bereitstellen?
Ja, wir bieten Smart CNC -Lösungen für unseren Kunden an, um die Effizienz zu steigern.
F4: Was sind Ihre Garantiebedingungen?
Wir werden einen Ersatz für Teile liefern, die sich für einen Zeitraum von 12 Monaten als defekt erweisen.
Beginnend mit dem Frachtdatum der Maschine.
Q5. Was sind die Dienste?
PR-Verkäufer: Customized Solutions, Planung und Design; Eins-zu-Eins-Service
After Sales: 7 Tage 24 Stunden Online -Service, Fernanleitung für die Installation, das Docking mit Kundensoftware -System
F6: Warum Ihre Firma wählen?
Produkte aus der Entwicklung, Design, Herstellung und Montage des gesamten Produktionsprozesses sind
zwischen Pflanzen mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie ist.
F7: Kann Ihr Unternehmen das technische Personal an unser Unternehmen schicken und unsere Arbeitnehmer in Übersee lenken?
Wir können diese Art von Service leisten. Wenn die Maschinen an der Installationsstelle des Käufers eintreffen, können wir mechanische und elektrische Ingenieure rechtzeitig senden, um den Zeitplan des Käufers zu installieren. All dies kann angegeben und im Vertrag aufgeführt werden. Der Verkäufer wird mit dem Käufer zusammenarbeiten, um sich mit der Vorbereitung von Visa und Installation zu befassen, bevor sie ins Ausland gehen.
F8: Wie lautet die Zahlungsbedingungen?
T/T 30% Erste Zahlung bei Bestellung, 70% Guthaben vor dem Versand. unwiderruflicher Brief von Credits bei Sicht
