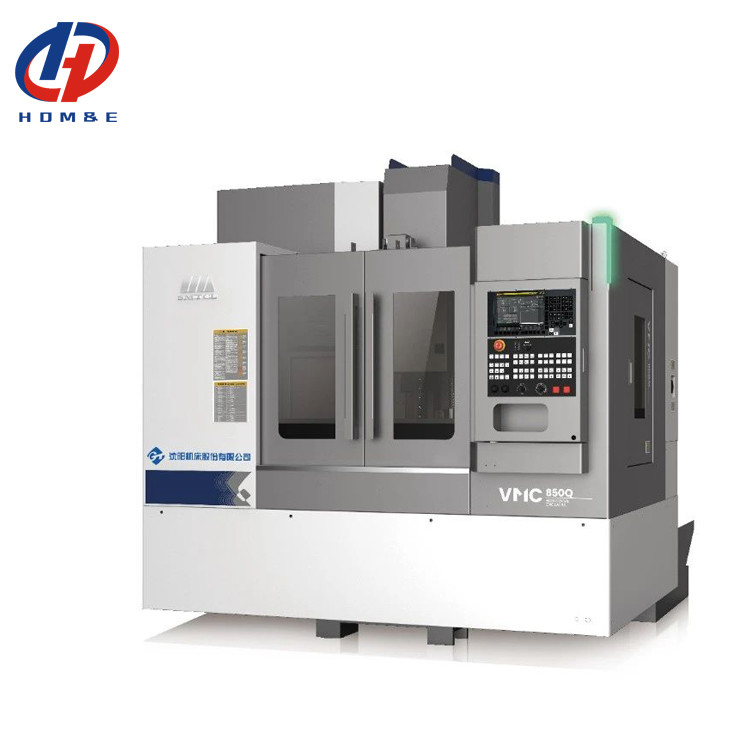

VMC850Q 3-Achsen-Vertikalbearbeitungszentrum CNC VMC-Maschine 4-Achsen-CNC-Vertikalfräszentrum
Einzelheiten zum Produkt
| Marke: | SMTCL | Typ: | VMC850Q VMC1000Q VMC1100Q |
|---|---|---|---|
| Produktname: | Vertikale Mitte der maschinellen Bearbeitung | Tabellengröße (L × W): | 1200 × 500 |
| Maximale Last auf dem Tisch: | 600 kg | X -Achse -Reise: | 1000 mm |
| Y Achsenreise: | 500 mm | Z -Achsenreise: | 540 mm |
| A.T.C.: | 24 ATC mit Roboterarm | ||
| Hervorheben |
VMC850Q Vertikalbearbeitungszentrum,3 Achsen Vertikalbearbeitungszentrum,4 Achsen vertikales Bearbeitungszentrum |
||
Beschreibung des Produkts
Produktbeschreibung:
1, Konstruktion mit hoher Starrheit und hoher Stabilität
* Integrales Gussbett mit hoher Stärke
* Drei-Achsen P-Klasse Roller Guide
* Lange Spannweite Fischgrätensäule
Produktparamenten:
|
Artikel
|
Einheit
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Kapazität
|
X -Achse -Reise
|
mm
|
850
|
1000
|
1100
|
|
Y Achsenreise
|
mm
|
500
|
500
|
620
|
|
|
Z -Achsenreise
|
mm
|
540
|
540
|
600
|
|
|
Spindelnase zu Tischoberfläche
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
Spindelnase zur Säulenoberfläche
|
mm
|
640
|
640
|
743
|
|
|
Arbeitstisch
|
Tabellengröße (L × W)
|
mm
|
1000 × 500
|
1200 × 500
|
1300 × 610
|
|
Maximale Last auf den Tisch
|
kg
|
600
|
600
|
1000
|
|
|
T-Slot-Größe
|
mm
|
18 × 5
|
18 × 5
|
18 × 5
|
|
|
Spindel
|
Spindelgeschwindigkeit
|
Drehzahl
|
10000
|
10000
|
10000
|
|
Spindel -Verjüngung/Spindel -Schaft
|
mm
|
7/24 Verjüngung
|
7/24 Verjüngung
|
7/24 Verjüngung
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
Spindelmotor
|
KW
|
7.5/11
|
7.5/11
|
11/15
|
|
|
Maximales Ausgangsdrehmoment
|
Nm
|
35.8/70
|
35.8/70
|
52,5/95.5
|
|
|
Spindelantriebstyp
|
|
Synchronzahngurt
|
|||
|
Werkzeuge
|
Werkzeughaltermodell
|
|
MAS 403 BT40
|
||
|
Pull -Bolzenmodell
|
|
MAS 403 P40T-I
|
|||
|
Futterrate
|
X, y, z schneller Traverse
|
m/min
|
48/48/48
|
||
|
3 Achsenmotorenleistung (x/y/z)
|
KW
|
1,8/1,8/3
|
1,8/1,8/3
|
3/3/3
|
|
|
3 Achsen Moter Drehmoment (x/y/z)
|
N · m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Maximale Schneidvorschubrate
|
mm/min
|
1-20000
|
|||
|
ATC
|
Typ
|
PC
|
ATC mit Roboterarm
|
||
|
Modus
|
|
Die Auswahl der nächsten Werkzeugauswahl in der BIDirektion
|
|||
|
Kapazität
|
PCs
|
24
|
|||
|
Max -Werkzeuglänge
|
mm
|
300
|
|||
|
Max -Werkzeuggewicht
|
kg
|
7
|
|||
|
Max zu diskut
|
mm
|
80
|
|||
|
Max zu diskut
|
mm
|
150
|
|||
|
Toolwechselzeit (TT)
|
Sek
|
2.5
|
|||
|
Die Höhe zwischen Tisch zu Masse
|
mm
|
900
|
900
|
950
|
|
|
Andere
|
Gesamtabmessungen
(L × WXH)
|
mm
|
2400 × 2975 × 2840
(Chip -Förderer ausschließen)
|
2700 × 2975 × 2840
(Chip -Förderer ausschließen)
|
2940 × 3450 × 3050
(Chip -Förderer ausschließen)
|
|
Nettomaschinengewicht
|
kg
|
5100
|
5400
|
6200
|
|
|
Gesamtstromanforderung
|
KVA
|
18
|
18
|
25
|
|
|
Standardkonfiguration:

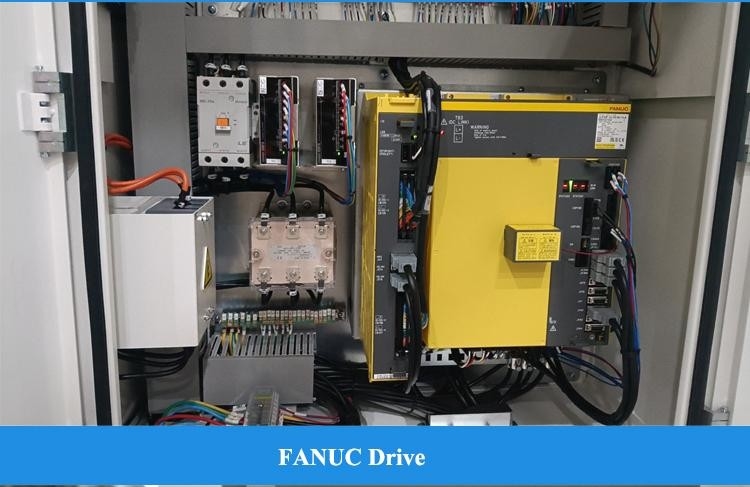

1. Fanuc OI-MF-Typ (5) β-Kontrollsystem
2. 10000 U / min -Spindel, Gürtel angeschlossen 3.. 24 Disc Manipulator Tool Magazine 4. Wassertank + Bett spülen Chip 5. Reinigen Sie Luftwaffe, Arbeitslicht, Warnlicht |
Selektive Konfiguration:
1. Fanuc OI-MF Tape (L) β-System
2. Fanuc OI-MF Tape (L) α-System 3. CNC -System Siemens 828d 4. Direkte Verbindung 12000 U / min mechanische Spindel 5. 16000 U / min, 24000 motorisierte Spindel 6. 4. Achse Plattenspieler 7. Kühlung innerhalb von 2MPA, 3MPA, 5MPA, 7MPA 8. Ölwasserabscheider 9. Kettenchipentferner 10. saubere Wasserpistole 11. Werkzeug- und Werkstückprüfung 12. Automatische Tür 13. Sicherheitstürschloss 14.Elektrischer Schrank und Klimaanlage |
||||
Unser Service:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1. Alle Teile müssen inspiziert werden
2. Über 100 Produktionsprozesskontrolle
3. über 200 Inspektionsgegenstände
4. Probenverarbeitung jeder Maschine
5. 72 Stunden Testlauf vor der Lieferung
◆ 30 Jahre + F & E -Geschichte, das Unternehmen wurde 1993 gegründet
◆ High-Tech-Hersteller mit Forschungs- und Planungskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Young Active Sales und Ingenieure für Sofortdienste (24 Stunden online)
◆ Upgrade des Mechanismus nach Ergonomie und einfacher Wartung
U
FAQ:
Q1. Sind Sie ein Handelsunternehmen oder ein Fertigungsunternehmen?
Beginnend mit dem Frachtdatum der Maschine.
PR-Verkäufer: Customized Solutions, Planung und Design; Eins-zu-Eins-Service
After Sales: 7 Tage 24 Stunden Online -Service, Fernanleitung für die Installation, das Docking mit Kundensoftware -System
zwischen Pflanzen mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie ist.
