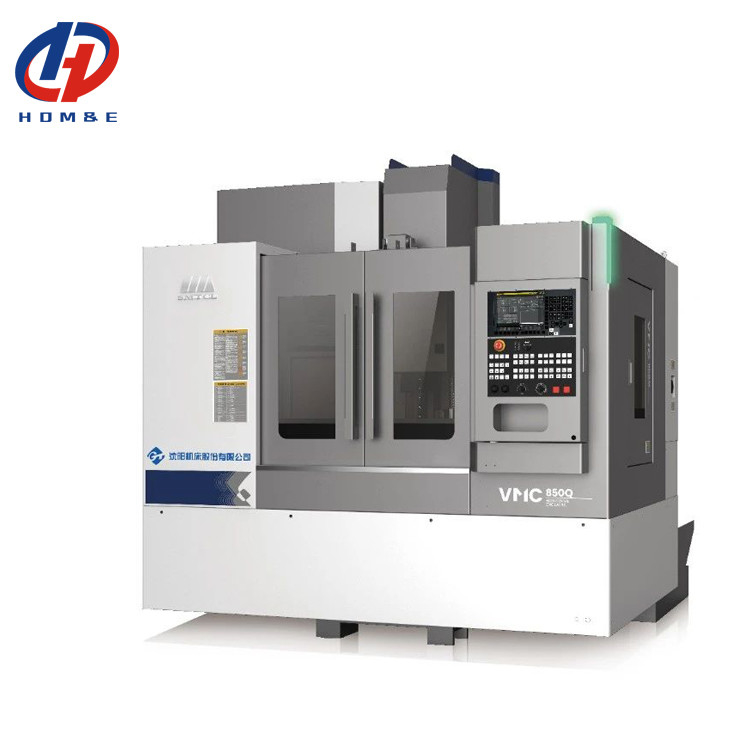

Hochpräzisions-CNC-Vertikalbearbeitungszentrum VMC850Q CNC-Drehzentrum

Hochpräzisions-CNC-Vertikalbearbeitungszentrum VMC850Q CNC-Drehzentrum

vertikale Mitte CNC maschineller Bearbeitung

VMC850Q CNC-Vertikalbearbeitungszentrum

Mitte der hohe Präzision CNC-Vertikalen-maschinellen Bearbeitung

Herkunftsort:

China

Markenname:

SMTCL/SYMG

Zertifizierung:

ISO certification

Modellnummer:

VMC 850Q

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Type::
VERTICAL
CNC Control System::
FANUC, Siemens
Feed Speed(mm/min)::
1 - 10000 mm/min
Positioning Accracy (mm)u::
0.006
Repeatability (X/Y/Z) (mm)::
0.004
Spindle Motor Power(kW)::
11/15
Tool Magazine Capacity::
24
Table size (L×W):
1000x500mm
Brand Name::
SYMG,SMTCL
X Axis travel:
850mm
Y Axis travel:
500mm
Z Axis travel:
540mm
Zahlungs- und Versandbedingungen
Min Bestellmenge
1 Satz
Preis
Verhandlungsfähig
Verpackung Informationen
Holzgehäuse, Zinnkofferraum, sonstige seegunktige Verpackungen.
Lieferzeit
45 bis 60 Tage
Zahlungsbedingungen
L/C,T/T,Western Union
Versorgungsmaterial-Fähigkeit
50 Stück pro Monat
Beschreibung des Produkts

Hochpräzisions-CNC-Vertikalbearbeitungszentrum VMC850Q CNC-Drehzentrum 0

Hochberechtigte CNC vertikaler Bearbeitungszentrum VMC850Q CNC CNC CNC CNC -Bearbeitungszentrum

Dieses vertikale Bearbeitungszentrum der neuen Generation VMC850Q nimmt vertikales Rahmenlayout, eine Kreuzschlittenstruktur, eine hohe, starre Herringsäule, umgekehrte Trapezoid -Spindelbox, ein niedriger Schwerpunkt, ein hohes, starres Bett, eine Rollschiene mit drei Achsen, um die Maschine gut laufende Genauigkeit, hohe Festigkeit und hervorragende Präzisionsstabilität zu gewährleisten. Die Maschinenstruktur ist einfach und kompakt, der Bodenbereich ist klein, der Anbau der automatischen Linie fördert. Kann die Oberfläche, Bohrungen, Bohrungen, Reiben, 2D- und 3D-Oberflächenverarbeitung, Abhänge und andere Prozesse der Integration von hochpräziser Bearbeitung sein. Einfacher Betrieb, hohe Geschwindigkeit und hohe Effizienz, intelligent und stabil.
Merkmale auf einen Blick
Hochpräzisions-CNC-Vertikalbearbeitungszentrum VMC850Q CNC-Drehzentrum 1

1, Konstruktion mit hoher Starrheit und hoher Stabilität

* Integrales Gussbett mit hoher Stärke

* Drei-Achsen P-Klasse Roller Guide

* Lange Spannweite Fischgrätensäule





2, gute Genauigkeit und Genauigkeit beibehalten

* C3 vor dem gezielten Bleischritt

* Thermalsymmetrie -Technologie

* Fehlerkompensationstechnologie





3, Sicherheit, Umweltschutz, effiziente Produktivität

* Drei-Achsen schnelle Verschiebung 48 m/min

* Direkte Spindel 12000 U / min

* Bett -Doppel -Spiral -Chip -Extraktor


Hochpräzisions-CNC-Vertikalbearbeitungszentrum VMC850Q CNC-Drehzentrum 2

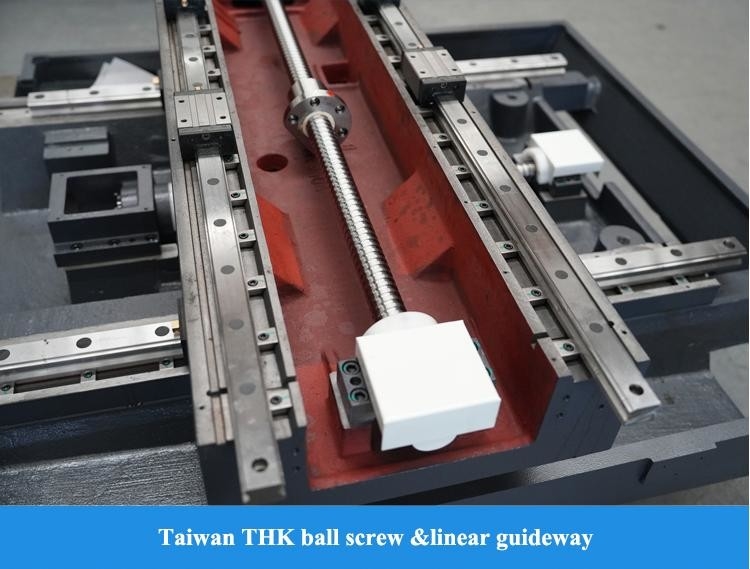

Eine Bleischraube: Vor dem gezüchteten Drei-Achsen-Bleischritt wird die Installationsmethode von festen zwei Enden angewendet, und mit 40 großer Präzisionsschraube mit 40 großer Durchmesser kann die beste Geschwindigkeitsantwort und die Positionierungsgenauigkeit durch Vorabstreckungsbehandlung erhalten werden.
Hochpräzisions-CNC-Vertikalbearbeitungszentrum VMC850Q CNC-Drehzentrum 3
B -Führungsschiene: Die lineare Rollenschiene für die Rollscheibe wird für drei Achsen ausgewählt, um die Lagerkapazität zu erhöhen und die Gesamtsteifigkeit und Zuverlässigkeit des Werkzeugwerkzeugs zu verbessern. Die lineare Führung hat eine geringe Schwingung bei hoher Geschwindigkeit und kein Kriechen bei niedriger Geschwindigkeit, um die Genauigkeit der Bearbeitung zu gewährleisten.

Hochpräzisions-CNC-Vertikalbearbeitungszentrum VMC850Q CNC-Drehzentrum 4
C Spindel: 10000 U / min 10000 U / min Hochgeschwindigkeitsspindel, Lagerung importierten P4 -Speziallager mit hoher Präzision, hoher Starrheit; Die Hauptwelle hat den Dynamic Balance Correction Test bestanden, bevor er die Fabrik verlässt.

Hochpräzisions-CNC-Vertikalbearbeitungszentrum VMC850Q CNC-Drehzentrum 5
D Spindelstock: Hochsteifende Starrheitstruktur -Spindelbox -Design, Verbesserung des Schneidwiderstandes der Werkzeugmaschine und reduzieren die Vibration der Spindel effektiv, um die Genauigkeit und Oberflächenbeschaffung der Teile zu gewährleisten.

Hochpräzisions-CNC-Vertikalbearbeitungszentrum VMC850Q CNC-Drehzentrum 6
E-Säule: Klassiker "Human" -Typstruktur, solide und stabil, die Verarbeitungsstabilität und die tragende Kapazität bei hoher Geschwindigkeitsverschiebung effektiv beibehalten.

Hochpräzisions-CNC-Vertikalbearbeitungszentrum VMC850Q CNC-Drehzentrum 7
F Bett: Große Steigung großer Neigungswinkelbett, effektiv die Entfernung von Trümmern fördern. Das Innere des Bettes nimmt ein Strukturentwurf vom Box an, das stark und zuverlässig ist und die Starrheit und Stabilität des Produkts effektiv verbessert.

Hochpräzisions-CNC-Vertikalbearbeitungszentrum VMC850Q CNC-Drehzentrum 8
Hochpräzisions-CNC-Vertikalbearbeitungszentrum VMC850Q CNC-Drehzentrum 9

Hochpräzisions-CNC-Vertikalbearbeitungszentrum VMC850Q CNC-Drehzentrum 10

Produktspezifikationen

Haupttechnische Spezifikationen

Haupttechnische Parameter
Artikel
Einheit
Spezifikationen
Kapazität
X -Achse -Reise
mm
850
Y Achsenreise
mm
5000
Z -Achsenreise
mm
540
Spindelnase zu Tischoberfläche
mm
120-660
Spindelnase zur Säulenoberfläche
mm
640
Arbeitstisch
Tabellengröße (L × W)
mm
1000 × 500
Maximale Last auf den Tisch
kg
600
T-Slot-Größe
mm
18 × 5
Spindel
Spindelgeschwindigkeit
Drehzahl
10000
Spindel -Verjüngung/Spindel -Schaft
mm
7/24 Verjüngung
BT40
Spindelmotor
KW
11/15
Maximales Ausgangsdrehmoment
Nm
52,5/95.5
Spindelantriebstyp

Synchronzahngurt
Futterrate
X, y, z schneller Traverse
M/min
48/48/48
Maximale Schneidvorschubrate
M/min
20
ATC
Werkzeugspeicherkapazität
PC
Arm Typ 24
Max -Werkzeugdurchmesser
mm
150 (80)
Max -Werkzeuglänge
mm
300
Toolwechselzeit (TT)
Sek
2.5
Genauigkeit
Positionierungsgenauigkeit x/y/z
mm
0,008/0,006/0,006
Wiederholbarkeitspositionierung x/y/z
mm
0,005/0,004/0,004
Andere
Gesamtabmessungen (L × WXH)
mm
2940 × 3450 × 3050
Nettomaschinengewicht
kg
5100
Gesamtstromanforderung
KVA
18


Standard

1. Fanuc OI-MF-Typ (5) β-Kontrollsystem 2. 10000 U / min-Spindel, Gürtel angeschlossen 3. 24 Disc Manipulator Tool Magazin 4.

Optional

1. Fanuc OI-MF Tape (L) βSystem2. Fanuc OI-MF Tape (L) αSystem3.. Siemens 828d CNC-System 4. Direktanschluss 12000 U / min Mechanische Spindel 5. 16000 U / min, 24000 motorisierte Spindel 6. Achse Drehtable 7. Kühlung innerhalb von 2MPa, 3 MPA, 5 MPA, 7MPA 8. Ölwasserseparator 9. Kettenchip-Entfernung 10. Sauberes Wasser.Automatische Tür13. Sicherheitstürschlos

Hauptgenauigkeit

Die Genauigkeit der Maschine implementiert den Akzeptanzstandard GB/T18400.2-2010 Akzeptanzstandard für die Genauigkeit der Werkzeugmaschinenpositionierung und die wiederholte Positionierungsgenauigkeit GB/T18400.4-2010
Inspektionsgegenstände
Fabrikstandard
Bearbeitungsgenauigkeit
It6
Positionierungsgenauigkeit
X -Achse (mm)
0,008
Y Achse (mm)
0,006
Z -Achse (MM)
0,006
Wiederholen Sie die Positionierungsgenauigkeit
X -Achse (mm)
0,005
Y Achse (mm)
0,004
Z -Achse (MM)
0,004

Hauptkonfiguration

Hauptkonfiguration von Werkzeugmaschinen und Liste der gekauften Teile
Artikel
Spezifikationen
Marke

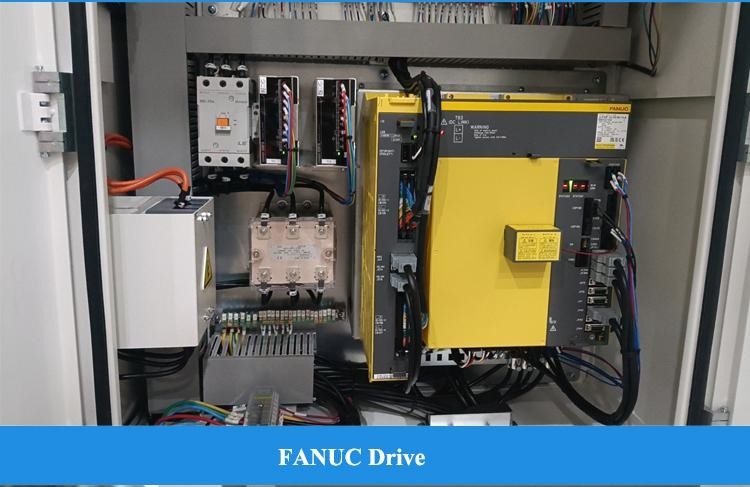

CNC -System
Fanuc OI-MF Plus Typ (5)
Fanuc
Hauptmotor
βII 8/12000-B
Fanuc
X-Achsenmotor
βisc 12/3000-B
Fanuc
Y-Achse-Motor
βisc 12/3000-B
Fanuc
Z-Achsenmotor
βIS 22b/3000-b
Fanuc
X-Achse-Schraubelager
30 × 62 × 15
Nsk/fag/nachi/ntn
Y-Achse-Schraubelager
30 × 62 × 15
Nsk/fag/nachi/ntn
Z-Achse-Schraubelager
30 × 62 × 15
Nsk/fag/nachi/ntn
X-Achse-Kugelschraube
φ40 × 16, C3
Thk/pmi/hiwn
Y-Achse-Kugelschraube
φ40 × 16, C3
Thk/pmi/hiwn
Z-Achse-Kugelschraube
φ40 × 16, C3
Thk/pmi/hiwn
X-Achse-Leitfaden
35
Thk/rexroth/pmi/hin
Y-Achse-Leitfaden
45
Thk/rexroth/pmi/hin
Z-Achse-Leitfaden
45
Thk/rexroth/pmi/hin
