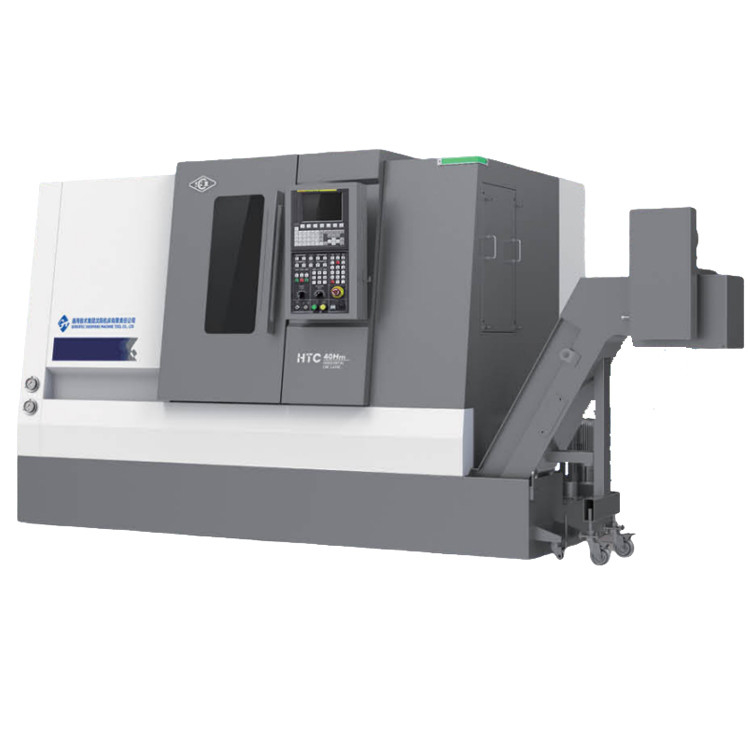

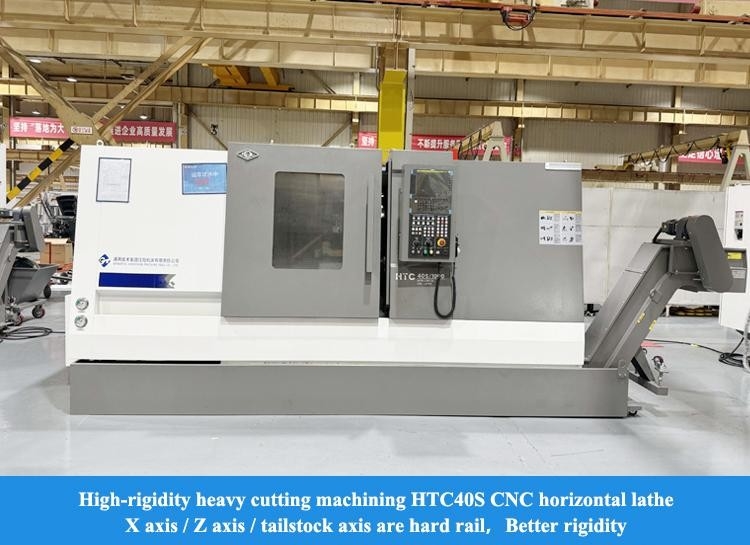

SMTCL Hard Rail CNC Drehscheibe HTC40S Hohe Steifigkeit Große Spanne A2-8 Spindelgeschwindigkeit 4000r/min Schrägbett CNC Drehscheibe

SMTCL Hard Rail CNC Drehscheibe HTC40S Hohe Steifigkeit Große Spanne A2-8 Spindelgeschwindigkeit 4000r/min Schrägbett CNC Drehscheibe

CNC-Drehmaschine mit großer Spannweite

CNC-Drehmaschine mit hoher Steifigkeit

4000r/min CNC-Drehmaschine

Herkunftsort:

aus China

Markenname:

SMTCL

Zertifizierung:

CE ISO certification

Modellnummer:

HTC40S

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Markenname:
SMTCL
Model Number:
HTC40S
CNC or Not:
CNC
Key word:
Horizontal CNC Lathe
Max.cutting length:
1500mm
Max. cutting dia.:
500mm
Max. swiming dia.over bed:
600mm
X axis travel:
270mm
Z axis travel:
1628mm
Spindle speed:
4000 r/min
Zahlungs- und Versandbedingungen
Min Bestellmenge
1
Verpackung Informationen
Holzgehäuse, Zinnkofferraum, sonstige seegunktige Verpackungen.
Lieferzeit
45 bis 60 Tage
Zahlungsbedingungen
T/T,L/C,Western Union
Versorgungsmaterial-Fähigkeit
50 Stück pro Monat
Beschreibung des Produkts

SMTCL Hard Rail CNC Drehscheibe HTC40S Hohe Steifigkeit Große Spanne A2-8 Spindelgeschwindigkeit 4000r/min Schrägbett CNC Drehscheibe 0

Beschreibung des Produkts:

SMTCL Hard Rail CNC Drehscheibe HTC40S Hohe Steifigkeit Große Spanne A2-8 Spindelgeschwindigkeit 4000r/min Schrägbett CNC Drehscheibe
HTC40S CNC-Drehmaschinehat einzigartige Vorteile in Bezug auf die Gestaltung der gehärteten Führungsanlage. Die gehärteten Führungsanlagen wurden speziellen Verarbeitungsverfahren unterzogen und besitzen eine superstarke Steifigkeit,mit einer Breite von mehr als 20 mm,.
Während leistungsstarker Bearbeitungsprozesse hat es eine ausgezeichnete Stabilität, wodurch die Bearbeitungsgenauigkeit unberührt bleibt.Das hochpräzise gehärtetes Führungssystem ermöglicht es dem Werkzeugmaschine, bei der Bedienung präzise Bewegungspfade zu haben. ob es sich um die Verarbeitung von Wellen- oder Scheibenteilen handelt,Es kann hervorragende Leistungen aufweisen und ist in den Bereichen der mechanischen Verarbeitung mit hohen Anforderungen an Präzision und Stabilität weit verbreitet..

Eigenschaften des Produkts:

1"Hochpräzision"
◆ Hochgenaue Schraube und Führungsschiene
◆ Hochpräzise Spindellager
◆ Quantifizierung von Prozessnormen
◆ Hochpräzise Gitterliner
2,Hoch Effizienz
Anwendung modularer Systemcodes
◆ Vollständige Funktionskonfiguration, die eine intelligente Produktion ermöglicht
◆ Hocheffiziente Schützturm
◆ Hochleistungs- und schwere Schneidspinde

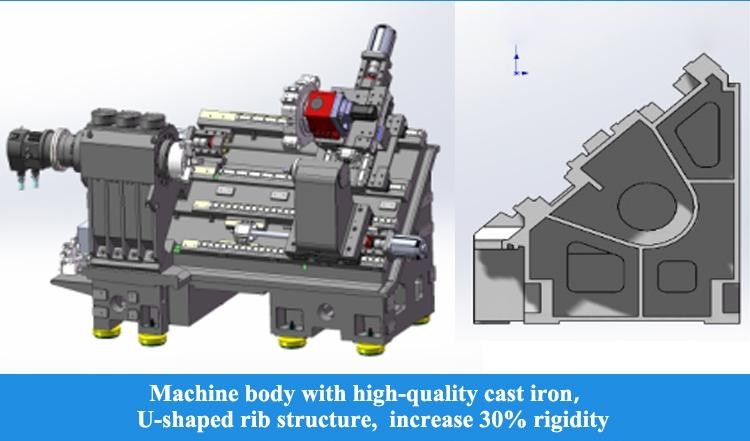

3,Hohe Steifigkeit
◆ Hochwertiges Gusseisenbett usw.
◆ Schlüsselguss: Nachttasche mit langer Spannweite
◆ Hochleistungsspindel mit hohem Drehmoment
◆ Werkzeugturm mit hoher Steifigkeit

Einzelheiten des Produkts:

SMTCL Hard Rail CNC Drehscheibe HTC40S Hohe Steifigkeit Große Spanne A2-8 Spindelgeschwindigkeit 4000r/min Schrägbett CNC Drehscheibe 1
Schnelle Bewegungsgeschwindigkeit: 30 m/min
Der Servomotor ist durch eine Kupplung direkt an die Kugelschraube angeschlossen, wodurch die Zwischenverbindungen verringert und eine leere Übertragung erreicht wird.Die X- und Z-Achsen-Lenkleinen übernehmen importierte lineare Rollgeleiter, um eine hohe Steifigkeit zu gewährleisten, gute dynamische Leistung und Genauigkeit, erhöhen die Betriebsgeschwindigkeit und verbessern die Produktionseffizienz.


SMTCL Hard Rail CNC Drehscheibe HTC40S Hohe Steifigkeit Große Spanne A2-8 Spindelgeschwindigkeit 4000r/min Schrägbett CNC Drehscheibe 2

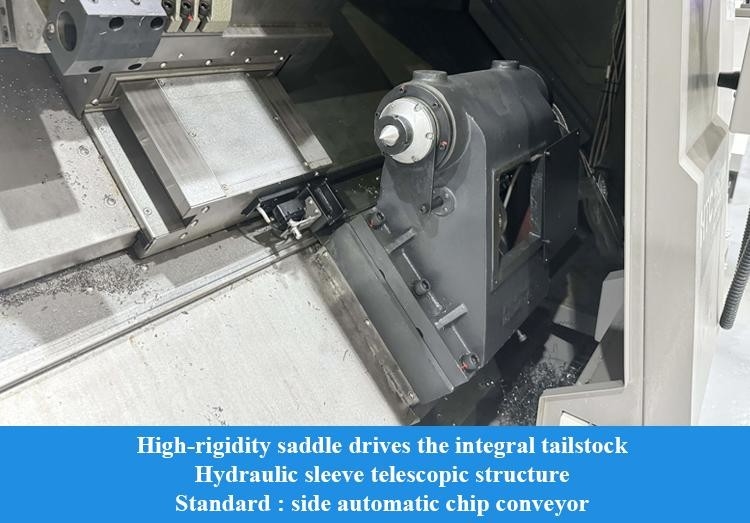

Split Servo Tailstock
Der Heckstock kann optional servodriven bewegt werden.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,, so dass sich der Heckstock schnell an das Werkstück nähert und ohne Aufprall strafft und in Echtzeit Feedback über die Spannungsposition geben kann.die Produktion verbessern
Es wird ein oberes und unteres Split-Tailstock verwendet, das eine einfache Einstellung der Genauigkeit und eine Verbesserung der Wartungsleistung bietet.
SMTCL Hard Rail CNC Drehscheibe HTC40S Hohe Steifigkeit Große Spanne A2-8 Spindelgeschwindigkeit 4000r/min Schrägbett CNC Drehscheibe 3
Doppel feststehende Vorspannungsstruktur
Die X-Achse entwickelt eine doppelte feste Stützkonstruktion und verwendet eine vorgezogene Schraube, um die vorgezogene Verformung und den Temperaturanstieg effektiv auszugleichen.Es arbeitet mit einer speziellen Dichtung Struktur, um den Temperaturanstieg der Schraube zu reduzieren, wodurch eine hohe Präzision und hohe Präzision der Werkzeugmaschinenzufuhrstabilität erreicht wird
SMTCL Hard Rail CNC Drehscheibe HTC40S Hohe Steifigkeit Große Spanne A2-8 Spindelgeschwindigkeit 4000r/min Schrägbett CNC Drehscheibe 4
Y-Achsenkonfiguration
Die optionale Y-Achsenkonfiguration, kombiniert mit einem BMT-betriebenen Turm, einer hochpräzisen C-Achsenstruktur und einer Vielzahl von angetriebenen Werkzeughaltern, ermöglicht eine komplexe Oberflächenbearbeitung mit einer Installation.
SMTCL Hard Rail CNC Drehscheibe HTC40S Hohe Steifigkeit Große Spanne A2-8 Spindelgeschwindigkeit 4000r/min Schrägbett CNC Drehscheibe 5
Hochpräzise Kugelschraube
Es verwendet hochwertige importierte Schraube der Klasse C3 und Führungsschiene der Klasse H und wird direkt von einem Servomotor angetrieben, um eine hervorragende Betriebsgenauigkeit zu erzielen.
SMTCL Hard Rail CNC Drehscheibe HTC40S Hohe Steifigkeit Große Spanne A2-8 Spindelgeschwindigkeit 4000r/min Schrägbett CNC Drehscheibe 6
Sattel gegen Biegen
Die Spannweite der Leitbahnen ist verhältnismäßig vergrößert, die Bewegungsstruktur optimiert,Der Hauptkörper des Sattels ist bogenförmig ausgelegt, um die allgemeine Steifigkeit wichtiger Komponenten zu gewährleisten..
SMTCL Hard Rail CNC Drehscheibe HTC40S Hohe Steifigkeit Große Spanne A2-8 Spindelgeschwindigkeit 4000r/min Schrägbett CNC Drehscheibe 7

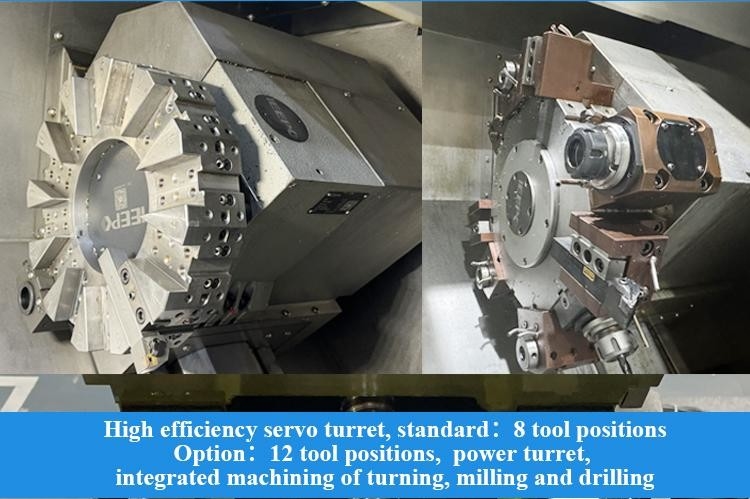

Effizienter Servo-Turm
Standard BMT-Schnittstelle, Verbindung mit hoher Steifigkeit; das Werkzeug wird durch die Schnittstelle DIN1809 angetrieben, die eine zuverlässige Übertragung und eine geringe Ausfallrate aufweist; der Antriebsmotor ist seitlich montiert und kompakt in der Struktur;Sie ist mit einer hochpräzisen C-Achse und einer Bremsvorrichtung ausgestattet, um eine hocheffiziente integrierte Verarbeitung von Drehen, Fräsen und Bohren zu erreichen.
SMTCL Hard Rail CNC Drehscheibe HTC40S Hohe Steifigkeit Große Spanne A2-8 Spindelgeschwindigkeit 4000r/min Schrägbett CNC Drehscheibe 8
Innenkühlwerkzeughalter
Optionales internes Kühlwerkzeughalter und Wasserauslass aus dem Werkzeugzentrum ermöglichen eine effiziente Chipentfernung bei der Bearbeitung von inneren Löchern und gewährleisten die Verarbeitungsqualität
SMTCL Hard Rail CNC Drehscheibe HTC40S Hohe Steifigkeit Große Spanne A2-8 Spindelgeschwindigkeit 4000r/min Schrägbett CNC Drehscheibe 9
Fähigkeit zur angetriebenen Werkzeugfräsen
Werkstücksmaterial: HT200
Werkzeugmodell: Ф20 quadratische Schulter
Fräsmaschine
Kühlzustand: Wasserkühlung
Kapazität zur Bohrung mit angetriebenem Werkzeug
Werkstücksmaterial: HT200
Werkzeugmodell: F16 Drehbohrer
Kühlzustand: Wasserkühlung

SMTCL Hard Rail CNC Drehscheibe HTC40S Hohe Steifigkeit Große Spanne A2-8 Spindelgeschwindigkeit 4000r/min Schrägbett CNC Drehscheibe 10

Produktparameter:
Artikel 2
Einheiten
HTC40S/500
HTC40S/1000
HTC40S/1500
Max. Ich schneide.
mm
Φ380
Φ380
Φ500
Maximale Schneidlänge
mm
500
1000
1500
Max, schwing die Scheibe übers Bett.
mm
Φ560
Φ560
Φ600
Max. Schwenken Sie die Scheibe über die Bettlücke.
mm
Φ400
Φ400
Φ400

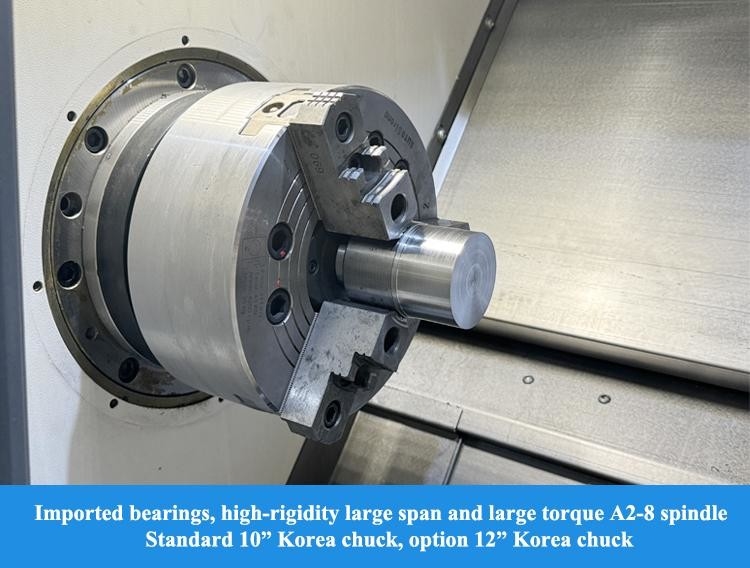

Spindel
Modell mit Spindelnase
-
A2 bis 8
A2 bis 8
A2 bis 8
Vorderlager Innendia.
mm
120
120
120
Spindel-Stäbe und Lochgröße

1:20;Φ90
1:20;Φ90
1:20;Φ90
Dia. der Spindelloch Max.
mm
Φ80
Φ80
Φ80
Max. Bar-Tag.
mm
Φ65
Φ65
Φ65
Ein Standard-Schlagschalter.
Zoll
10 "
10 "
10 "
Drehzahlbereich der Spindel
r/min
4000
4000
3500
Spindel max. Drehmoment
N.m.
180 ((769r/min)
180 ((769r/min)
229 ((592 r/min)
Nenndrehmoment der Spule
N.m.
300 ((576 r/min)
300 ((576 r/min)
377 ((443 r/min)
Hauptmotorleistung kontinuierlich/30 min.
Leistung
15/18.5
15/18.5
15/18.5
X/Z-Achse
X-Achse schnelle Durchfahrgeschwindigkeit
mm
20
20
20
Z-Achse schnelle Durchfahrgeschwindigkeit
mm
20
20
20
Fahrt auf der X-Achse
mm
200
200
270
Fahrt auf der Z-Achse
mm
560
1025
1628
Hinterhalt
Reisen der Schwanzbestände
mm
350
770
1628
Rückenstockantriebsmethode

Sattelzüge
Sattelzüge
Sattelzüge
Rückenstock-Sleeve-Reise
mm
100
100
100
Schwanzstock-Hülsenblatt.
mm
Φ100
Φ100
Φ100
Schwanzstock-Kopf-Loch-Kopf

MT- 4
MT- 4
MT- 4
Werkzeugturm
Werkzeugturmform

Horizontales Servo-Turm mit 8 Stationen
Horizontales Servo-Turm mit 8 Stationen
Horizontales Servo-Turm mit 8 Stationen
Mittelhöhe
mm
100
100
100
Neupositionierungsgenauigkeit der Umstellung des Werkzeughalters
- Ich weiß.
± 16
± 16
± 16
Wenn ich ein Werkzeug in der Nähe wählen könnte
mm
- Ja, das ist es.
- Ja, das ist es.
- Ja, das ist es.
Andere
Abstand zwischen Spindelmitte und Boden
mm
1015
1015
1022
Maschinengewicht
Weigerung
4300
5000
6500
Gesamtstromversorgungsleistung
KVA
42
42
45
Gesamtmaße ((LxWxH)
mm
2870 × 1890 × 1900
3750 × 1890 × 1900
4600 × 2050 × 1960
Standardkonfiguration:

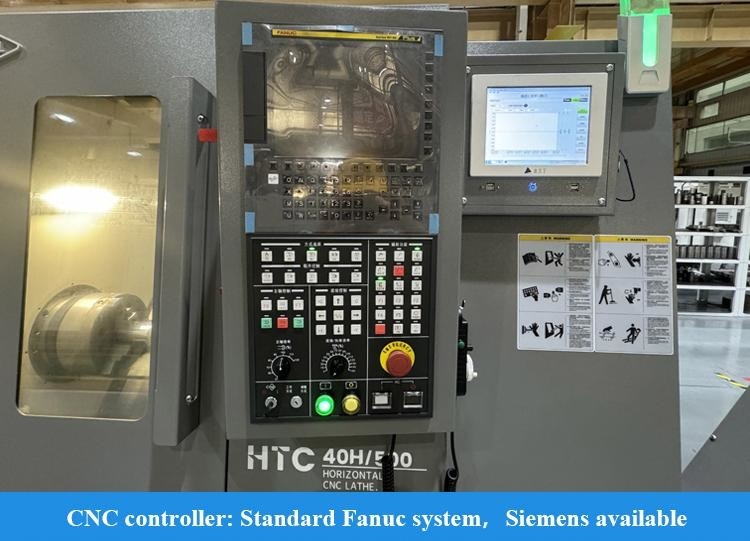

1,FANUC-0i-TF Plus (5) System (Serie H/S)
2,GSK988TA-System (Q-Serie)
3,Schuhe Spindel
4Hohler Schlagölflasche
5,8 Stations-Servo-Werkzeugträger
Zusätzliche Konfiguration:
1,Siemens-System
2"Werkzeug-Einstellungsmessgerät"
3,12-Stations-Servo-Werkzeugträger
4,Messung des Werkstücks
5"Kraftwerkzeugwagen"
6"Ölnebel-Sammler"
7"Hintere Chipentfernungseinheit"
8,Werkzeugschadenserkennung
9Pneumatische Tür
Unser Dienst:

Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung

Warum Sie uns wählen:
◆ Höchste Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Über uns:
SMTCL Hard Rail CNC Drehscheibe HTC40S Hohe Steifigkeit Große Spanne A2-8 Spindelgeschwindigkeit 4000r/min Schrägbett CNC Drehscheibe 11
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, fünf Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.
SMTCL und SYMG-GruppeDie erste Drehmaschine, Bohrmaschine und Bohrmaschine wurden alle hier geboren.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!
Unsere Fabrik:
SMTCL Hard Rail CNC Drehscheibe HTC40S Hohe Steifigkeit Große Spanne A2-8 Spindelgeschwindigkeit 4000r/min Schrägbett CNC Drehscheibe 12
