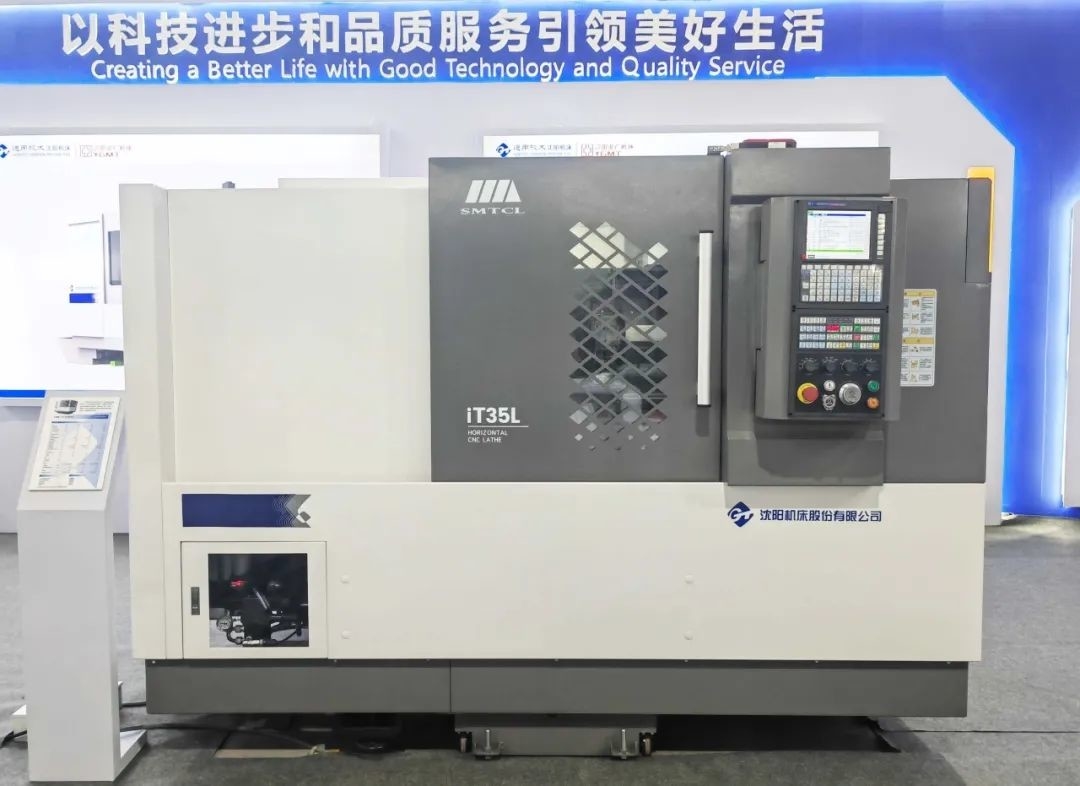

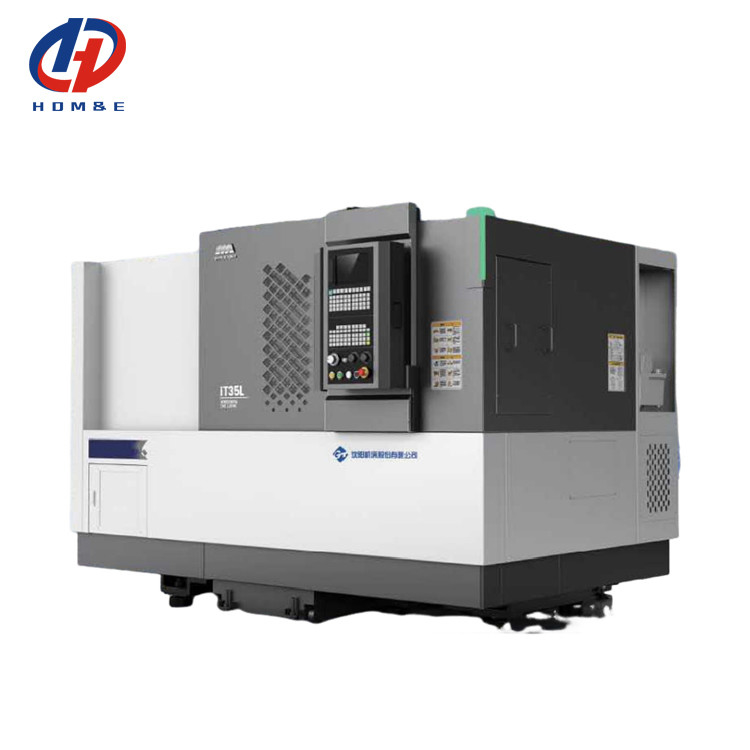

CNC-Drehmaschine IT35L Metall Horizontale CNC-Drehmaschine Max. Schwingen über Bett 580mm SMTCL Schrägbett CNC-Drehmaschine
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | iT35L |
|---|---|---|---|
| CNC -Steuerungssystem: | GSK | CNC oder nicht: | CNC |
| Schlüsselwort: | Schrägen-Bett CNC-Drehbank | Max. Drehlänge (mm): | 500 |
| Max. Drehzahl der Spindel (rpm): | 4'000 Drehzahlen pro Stunde | Fahrt (X-Achse): | 260 |
| Fahrt (Z-Achse): | 510 | Maximaler Drehdurchmesser: | Φ360 |
| Höchstdrehlänge: | 500 | Maximaler Schwung über das Bett: | Φ580 |
| Maximaler Schwung über die Rutsche: | Φ330 | ||
| Hervorheben |
Metallhorizontale CNC-Drehmaschine,IT35L CNC-Drehmaschine,Schrägen-Bett CNC-Drehbank |
||
Beschreibung des Produkts
Beschreibung des Produkts:
IT35ist ein leistungsfähiges Werkzeugmaschinenprodukt, das fortschrittliche Konzepte und Fertigungsprozesse anwendet und eine hervorragende Stabilität und Präzision aufweist.Diese Werkzeugmaschine hat eine kompakte Struktur und eine kleine BodenflächeDie IT35 ist mit einem leistungsfähigen Spindelsystem ausgestattet, das hohe Geschwindigkeit und großes Drehmoment bietet, um unterschiedliche Bearbeitungsbedürfnisse zu erfüllen.Seine hochpräzisen Führungsschienen und Schrauben sorgen für eine reibungslose und präzise BewegungDas IT35 hat eine fortschrittliche numerische Steuerung, die einfach zu bedienen und flexibel zu programmieren ist.Es kann hochpräzise Verarbeitung komplexer Teile realisierenGleichzeitig verfügt diese Werkzeugmaschine auch über ein effizientes automatisches Werkzeugwechselsystem, das die Bearbeitungszeit erheblich verkürzt und die Produktionseffizienz verbessert.
Eigenschaften des Produkts:
1,Hohe Steifigkeit
* Finite-Element-Analyse zur Optimierung der gesamten Maschinenstruktur

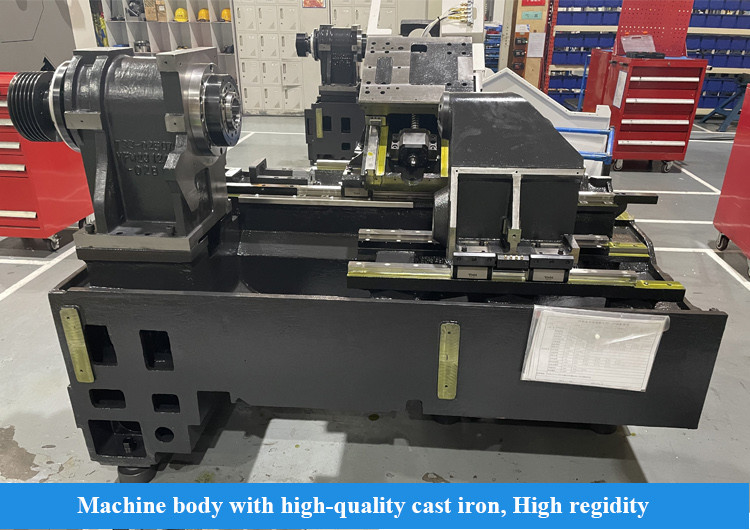

* Das Bett ist aus hochwertigen Gießstoffen mit vernünftiger Bar-Layout

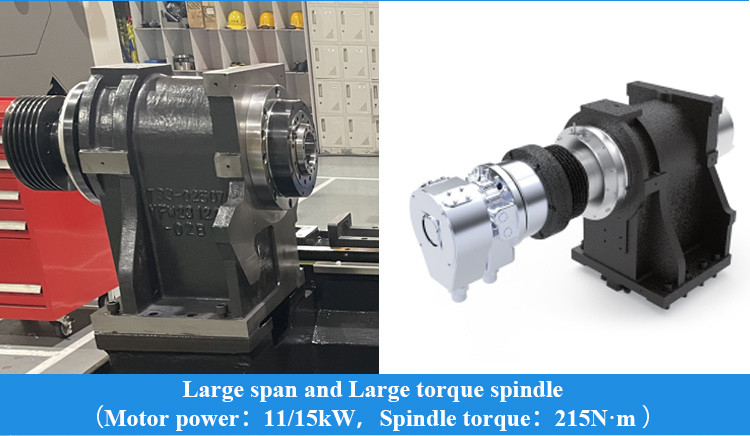

* Konfiguration von großer Spannweite, großer Drehmomentspindel, Verbesserung der Schneidfestigkeit
* Präzisionsschrauben, Verbesserung der Verbindungssteifigkeit
|
Artikel 1
|
Einheit
|
Spezifikation
|
|||
|
IT35
|
IT35L
|
IT50
|
|||
|
Maximaler Drehdurchmesser
|
mm
|
Φ360
|
Φ360
|
Φ500
|
|
|
Höchstdrehlänge
|
mm
|
350
|
500
|
500
|
|
|
Maximaler Schwung über das Bett
|
mm
|
Φ580
|
Φ580
|
Φ580
|
|
|
Maximaler Schwung über die Rutsche
|
mm
|
Φ360
|
Φ330
|
Φ320
|
|
|
Spindel
|
Spindelnase
|
|
A2 bis 6
|
A2 bis 6
|
A2 bis 8
|
|
Vorlagerblatt.
|
mm
|
100
|
100
|
120
|
|
|
Spindel-Stäbe und Lochgröße
|
|
1:20"Φ70
|
1:20"Φ70
|
1:20;Φ90
|
|
|
Abweichend von Spindelloch
|
mm
|
Φ65
|
Φ65
|
Φ80
|
|
|
Maximal täglich
|
mm
|
Φ50
|
Φ50
|
Φ65
|
|
|

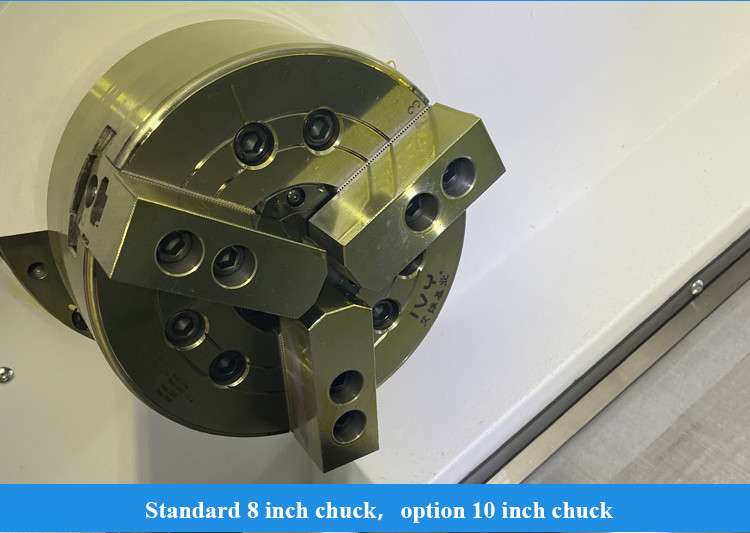

Schlaggröße
|
Zoll
|
8
|
8
|
10
|
|
|
Drehzahl der Spindel
|
r/min
|
4000
|
4000
|
3500
|
|
|
Nenndrehmoment der Spindel
|
Nm
|
158 ((666 r/min)
|
158 ((666 r/min)
|
243 ((588r/min)
|
|
|
maximales Drehmoment der Spindel
|
Nm
|
215 ((666 r/min)
|
215 ((666 r/min)
|
300 ((588 r/min)
|
|
|
maximale Motorleistung kontinuierlich/30min
|
Leistung
|
Die Bibel, 15. 11.
|
Die Bibel, 15. 11.
|
15/18.5
|
|
|
Ernährung
|
X/Z-Schnellauffahrt
|
m/min
|
30
|
30
|
24
|
|
x-Achsenbewegung
|
mm
|
200
|
200
|
260
|
|
|
Z-Achsenbewegung
|
mm
|
350
|
510
|
505
|
|
|

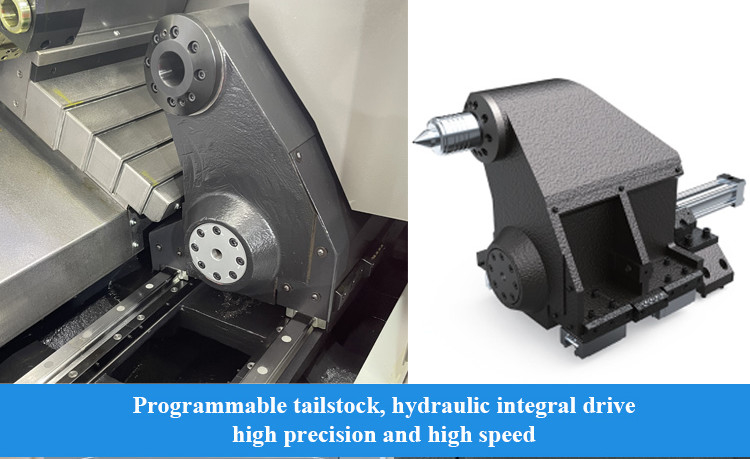

Hinterhalt
|
Reisen mit Schwanzbestand
|
mm
|
Nein
|
400
|
400
|
|
Rückenstockverstärkung
|
Morsezeichen
|
Nein
|
MT-5
|
MT-5
|
|
|
Turm
|
Typ des Turms
|
|
Horizontale 8-Stations-Servo-Turm
|
Horizontale 8-Stations-Servo-Turm
|
Horizontale 8-Stations-Servo-Turm
|
|
Mittelhöhe
|
mm
|
80
|
80
|
100
|
|
|
Drehposition
|
- Ich weiß.
|
± 16
|
± 16
|
± 16
|
|
|
Andere
|
Gewicht
|
Weigerung
|
3300
|
3600
|
3700
|
|
Gesamtmaße ((L*W*H)
|
mm
|
2330 × 1675 × 1760
|
2550 × 1675 × 1760
|
2550 × 1675 × 1820
|
|
|
Standardkonfiguration:
1,GSK988TA Steuerung
2"Solid chuck & cylinder chinesische Marke" 3,8 Positionen Turm 4"Hydraulische Anlage chinesische Marke" 5"Chip-Box" |
Auswahlkonfiguration:
1"Seitenförderer"
2Hinterer Förderer 3Ein besonderer Chuck. 4,Sonderzylinder 5Ein spezieller Turm. |
Unser Dienst:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Häufige Fragen:
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
ab dem Konnossement der Maschine.
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
