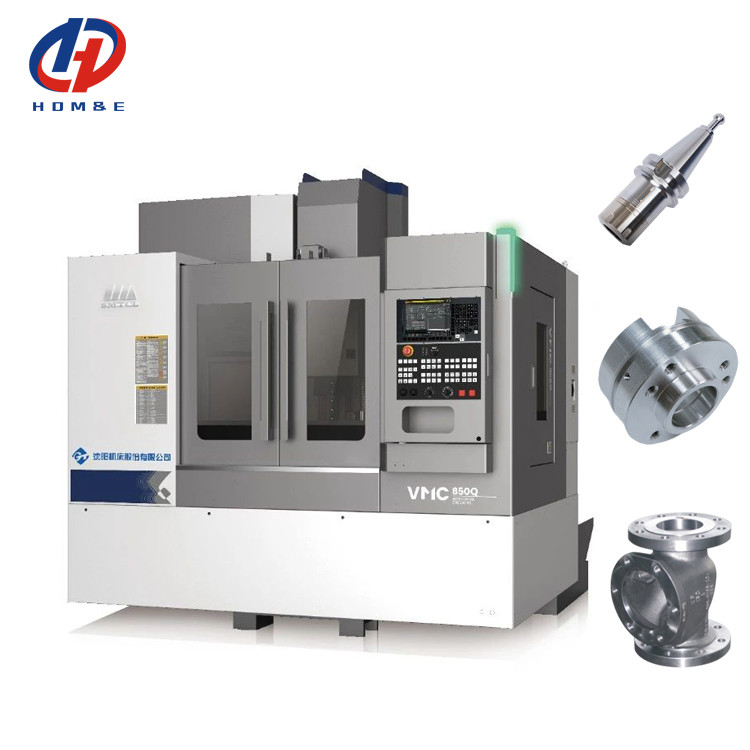

3 Achsen Vertikalbearbeitungszentrum Aluminiumbearbeitung VMC850Q 4 Achsen CNC-Fräsmaschine Fanuc CNC VMC
Einzelheiten zum Produkt
| Marke: | SMTCL | Typ: | VMC850Q |
|---|---|---|---|
| Produktname: | Vertikale Mitte der maschinellen Bearbeitung | Tabellengröße (L × W): | 1000 × 500 |
| Maximale Last auf dem Tisch: | 600 kg | Verfahrweg der X-Achse: | 8500mm |
| Verfahrweg der Y-Achse: | 500mm | Verfahrweg der Z-Achse: | 540 mm |
| A.T.C.: | 24 ATC mit Roboterarm | ||
| Hervorheben |
4 Achsen vertikales Bearbeitungszentrum,Vertikales Aluminiumbearbeitungszentrum,Fräsmaschine 3 Achse CNC |
||
Beschreibung des Produkts
Beschreibung des Produkts:
1, Hochsteifigkeit und hohe Stabilität
* Hochfeste integrierte Gießbett

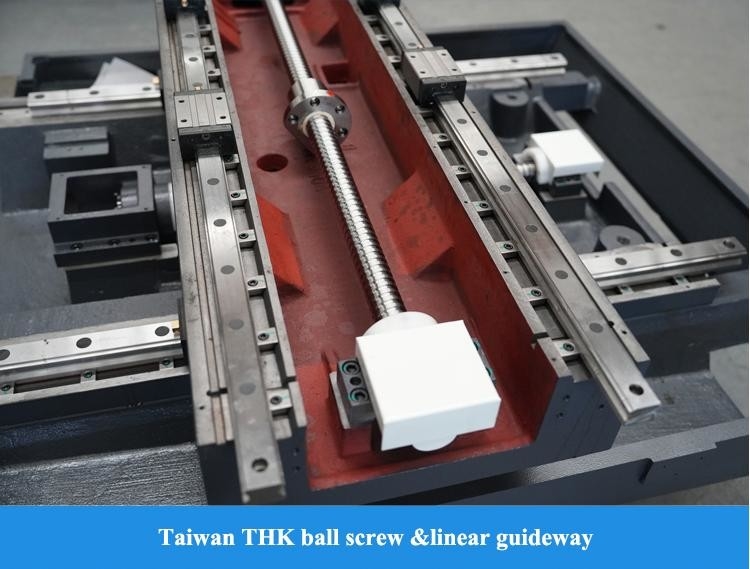

* Dreiachsige Rollenführung der Klasse P
* Lange Spannweite Heringknochenkolonne
Bewertung durch Dritte: Führendes Leistungsniveau
Produktparameter:
|
Artikel
|
Einheit
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Kapazität
|
X-Achsenbewegung
|
mm
|
850
|
1000
|
1100
|
|
Fahrt auf der Y-Achse
|
mm
|
500
|
500
|
620
|
|
|
Z-Achsenfahrt
|
mm
|
540
|
540
|
600
|
|
|
Spindelnase zur Tischfläche
|
mm
|
120 bis 660
|
120 bis 660
|
120 bis 720
|
|
|
Spindelnase zur Spaltenoberfläche
|
mm
|
640
|
640
|
743
|
|
|
Arbeitstisch
|
Tabellengröße (L × W)
|
mm
|
1000 × 500
|
1200 × 500
|
1300 × 610
|
|
Maximale Last auf dem Tisch
|
Weigerung
|
600
|
600
|
1000
|
|
|
Größe des T-Schlitzes
|
mm
|
18 × 5
|
18 × 5
|
18 × 5
|
|
|
Spindel
|
Drehzahl der Spindel
|
Umdrehungen pro Minute
|
10000
|
10000
|
10000
|
|
Spindel-Stäbe/Spindelstange
|
mm
|
7/24 Verjüngung
|
7/24 Verjüngung
|
7/24 Verjüngung
|
|
|
USE Gewerbewirtschaft
|
USE Gewerbewirtschaft
|
USE Gewerbewirtschaft
|
|||
|
Spindelmotor
|
kW
|
7.5/11
|
7.5/11
|
Die Bibel, 15. 11.
|
|
|
Maximales Ausgangsdrehmoment
|
N.m.
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
Typ des Spindelantriebs
|
|
Synchrone Zahnriemen
|
|||
|
Werkzeuge
|
Werkzeughaltermodell
|
|
USE Kraftfahrzeug
|
||
|
Modell mit Zugstange
|
|
MAS 403 P40T-I
|
|||
|
Futterrate
|
X, Y, Z schnelle Durchfahrt
|
m/min
|
48/48/48
|
||
|
3 Achsen Motorenleistung ((X/Y/Z)
|
Leistung
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
Drehmoment für drei Achsen (X/Y/Z)
|
N·m
|
11.11.20
|
11.11.20
|
20/20/20
|
|
|
Maximale Schnittzufuhrrate
|
mm/min
|
1 bis 2000
|
|||
|
A.T.C.
|
Typ
|
pc
|
Flugsicherung mit Roboterarm
|
||
|
Modus
|
|
Nächste Werkzeugwahl in beiden Richtungen
|
|||
|
Kapazität
|
Pcs
|
24
|
|||
|
Maximale Werkzeuglänge
|
mm
|
300
|
|||
|
Maximalgewicht des Werkzeugs
|
Weigerung
|
7
|
|||
|
Maximal zu viel.
|
mm
|
80
|
|||
|
Maximal zu viel Scheibe.
|
mm
|
150
|
|||
|
Zeit für den Werkzeugwechsel (T-T)
|
Sekunde
|
2.5
|
|||
|
Die Höhe zwischen Tisch und Boden
|
mm
|
900
|
900
|
950
|
|
|
Andere
|
Gesamtabmessungen
(L × WxH)
|
mm
|
2400 × 2975 × 2840
(Ausgenommen Splitterförderer)
|
2700 × 2975 × 2840
(Ausgenommen Splitterförderer)
|
2940 × 3450 × 3050
(Ausgenommen Splitterförderer)
|
|
Netto-Maschinengewicht
|
Weigerung
|
5100
|
5400
|
6200
|
|
|
Gesamtleistungsanforderung
|
KVA
|
18
|
18
|
25
|
|
|
Standardkonfiguration:

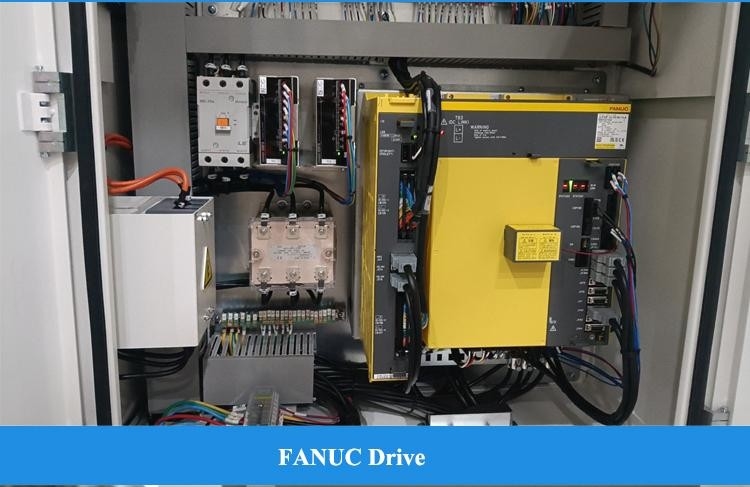

1. FANUC OI-MF TYPE (5) β Steuerungssystem
2. 10000 RPM Spindel, Gurt angeschlossen 3. 24 Werkzeugmagazin für Scheibenmanipulatoren 4Wasserbehälter + Bettspülchips 5Saubere Luftpistole, Arbeitslicht, Warnlicht |
Auswahlkonfiguration:
1. FANUC Oi-MF TAPE (l) β-System
2. FANUC Oi-MF TAPE System 3. Siemen 828D CNC-System 4. Direktverbindung 12000 RPM mechanische Spindel 5. 16000 RPM, 24000 motorisierte Spindel 6. Drehscheibe der 4. Achse 7- Kühlung innerhalb von 2MPa, 3MPa, 5MPa, 7MPa 8. Öl-Wasser-Trennscheib 9. Ketten-Chip-Entferner 10Reinwasserpistole. 11. Werkzeug- und Werkstückprüfung 12Automatische Tür. 13Sicherheitsschloss 14.Elektro- und Klimaanlage |
||||
Unser Dienst:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Häufige Fragen:
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
ab dem Konnossement der Maschine.
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
