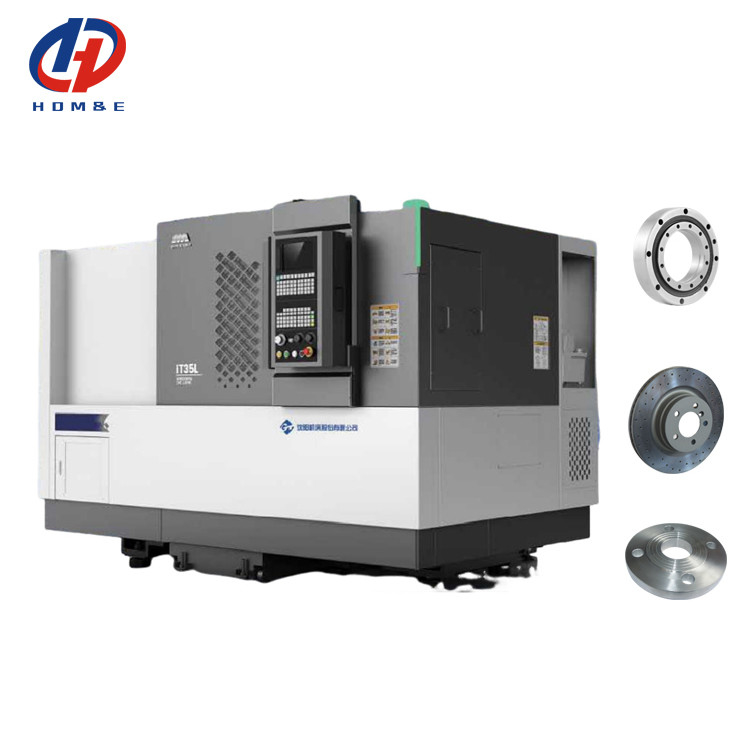

Horizontale CNC-Drehmaschine IT35L Horizontale 8-Stationen-Servo-Revolver FANUC-Antrieb SMTCL Schrägbett-CNC-Drehmaschine
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | iT35L |
|---|---|---|---|
| CNC -Steuerungssystem: | GSK | CNC oder nicht: | CNC |
| Schlüsselwort: | Schrägen-Bett CNC-Drehbank | Max. Drehlänge (mm): | 500 |
| Max. Drehzahl der Spindel (rpm): | 4'000 Drehzahlen pro Stunde | Fahrt (X-Achse): | 260 |
| Fahrt (Z-Achse): | 510 | Maximaler Drehdurchmesser: | Φ360 |
| Höchstdrehlänge: | 500 | Maximaler Schwung über das Bett: | Φ580 |
| Maximaler Schwung über die Rutsche: | Φ330 | ||
| Hervorheben |
Horizontale 8-Stationen-CNC-Drehmaschine,CNC-Drehmaschine mit Schrägbett,IT35L Horizontale CNC-Drehmaschine |
||
Beschreibung des Produkts
Beschreibung des Produkts:
SMTCL Horizontale CNC-Werkmaschine IT35L Horizontale 8-Stations-Servo-Turm FANUC Antrieb Metall Schrägbett CNC-Werkmaschine
Die IT35-Serie ist eine numerisch gesteuerte Drehmaschine mit hervorragender Leistung, die fortschrittliche Konzepte und Herstellungsprozesse anwendet, eine kompakte Struktur aufweist und langlebig ist.Es verfügt über hochpräzise Verarbeitungskapazitäten und kann eine präzise Verarbeitung komplexer Teile erreichen. Die Spindelgeschwindigkeit ist hoch und die Schneideffizienz ist hervorragend.
Einfach und mit einem intelligenten Steuerungssystem ausgestattet, das den Bedienern einen schnellen Einstieg erleichtert.,und kann den unterschiedlichen Verarbeitungsbedürfnissen verschiedener Kunden gerecht werden.Shenyang Werkzeugmaschine IT35 bietet starke Unterstützung für die Produktion und Verarbeitung von Unternehmen mit seiner stabilen Leistung und zuverlässigen Qualität.
Eigenschaften des Produkts:
1,Hohe Steifigkeit
* Finite-Element-Analyse zur Optimierung der gesamten Maschinenstruktur

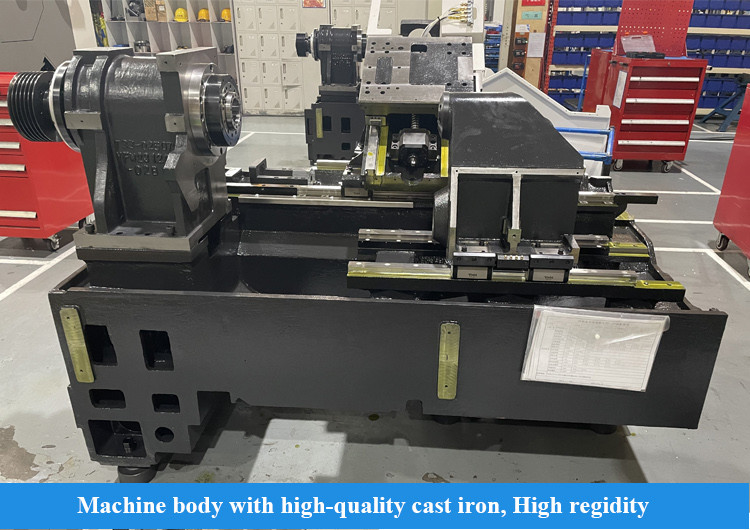

* Das Bett ist aus hochwertigen Gießstoffen mit vernünftiger Bar-Layout
* Konfiguration von großer Spannweite, großer Drehmomentspindel, Verbesserung der Schneidfestigkeit
* Präzisionsschrauben, Verbesserung der Verbindungssteifigkeit
|
Artikel 1
|
Einheit
|
Spezifikation
|
|||
|
IT35
|
IT35L
|
IT50
|
|||
|
Maximaler Drehdurchmesser
|
mm
|
Φ360
|
Φ360
|
Φ500
|
|
|
Höchstdrehlänge
|
mm
|
350
|
500
|
500
|
|
|
Maximaler Schwung über das Bett
|
mm
|
Φ580
|
Φ580
|
Φ580
|
|
|
Maximaler Schwung über die Rutsche
|
mm
|
Φ360
|
Φ330
|
Φ320
|
|
|
Spindel
|
Spindelnase
|
|
A2 bis 6
|
A2 bis 6
|
A2 bis 8
|
|
Vorlagerblatt.
|
mm
|
100
|
100
|
120
|
|
|
Spindel-Stäbe und Lochgröße
|
|
1:20"Φ70
|
1:20"Φ70
|
1:20;Φ90
|
|
|
Abweichend von Spindelloch
|
mm
|
Φ65
|
Φ65
|
Φ80
|
|
|
Maximal täglich
|
mm
|
Φ50
|
Φ50
|
Φ65
|
|
|
Schlaggröße
|
Zoll
|
8
|
8
|
10
|
|
|
Drehzahl der Spindel
|
r/min
|
4000
|
4000
|
3500
|
|
|
Nenndrehmoment der Spindel
|
Nm
|
158 ((666 r/min)
|
158 ((666 r/min)
|
243 ((588r/min)
|
|
|
maximales Drehmoment der Spindel
|
Nm
|
215 ((666 r/min)
|
215 ((666 r/min)
|
300 ((588 r/min)
|
|
|
maximale Motorleistung kontinuierlich/30min
|
Leistung
|
Die Bibel, 15. 11.
|
Die Bibel, 15. 11.
|
15/18.5
|
|
|
Ernährung
|
X/Z-Schnellauffahrt
|
m/min
|
30
|
30
|
24
|
|
x-Achsenbewegung
|
mm
|
200
|
200
|
260
|
|
|
Z-Achsenbewegung
|
mm
|
350
|
510
|
505
|
|
|
Hinterhalt
|

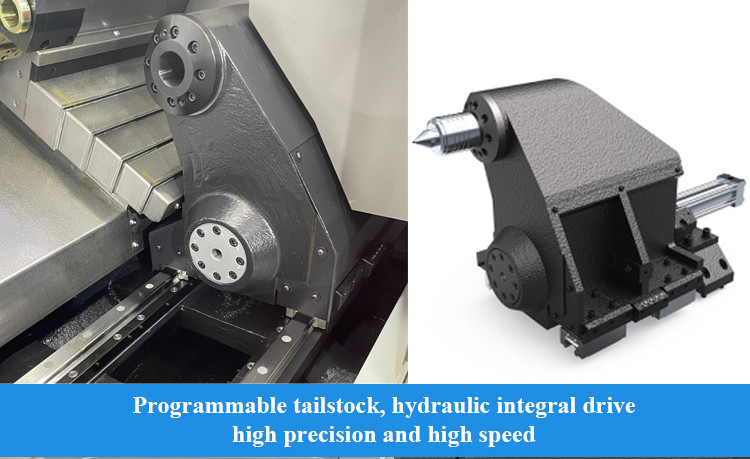

Reisen mit Schwanzbestand
|
mm
|
Nein
|
400
|
400
|
|
Rückenstockverstärkung
|
Morsezeichen
|
Nein
|
MT-5
|
MT-5
|
|
|
Turm
|
Typ des Turms
|
|
Horizontale 8-Stations-Servo-Turm
|
Horizontale 8-Stations-Servo-Turm
|
Horizontale 8-Stations-Servo-Turm
|
|
Mittelhöhe
|
mm
|
80
|
80
|
100
|
|
|
Drehposition
|
- Ich weiß.
|
± 16
|
± 16
|
± 16
|
|
|
Andere
|
Gewicht
|
Weigerung
|
3300
|
3600
|
3700
|
|
Gesamtmaße ((L*W*H)
|
mm
|
2330 × 1675 × 1760
|
2550 × 1675 × 1760
|
2550 × 1675 × 1820
|
|
|
Standardkonfiguration:

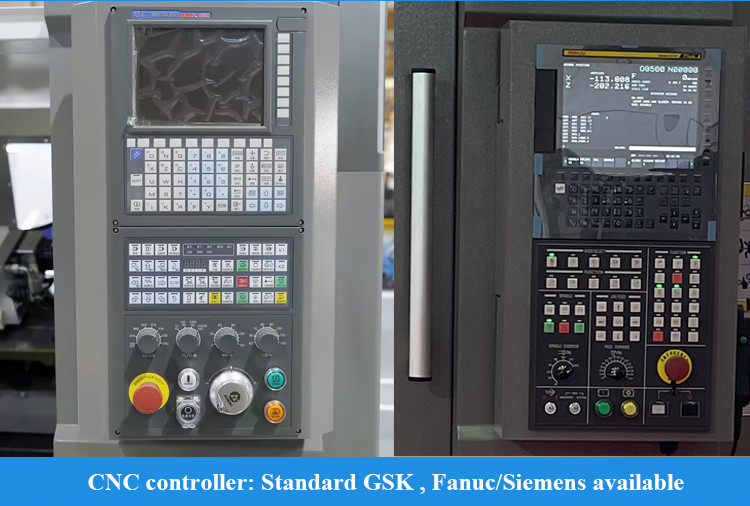

1,GSK988TA Steuerung

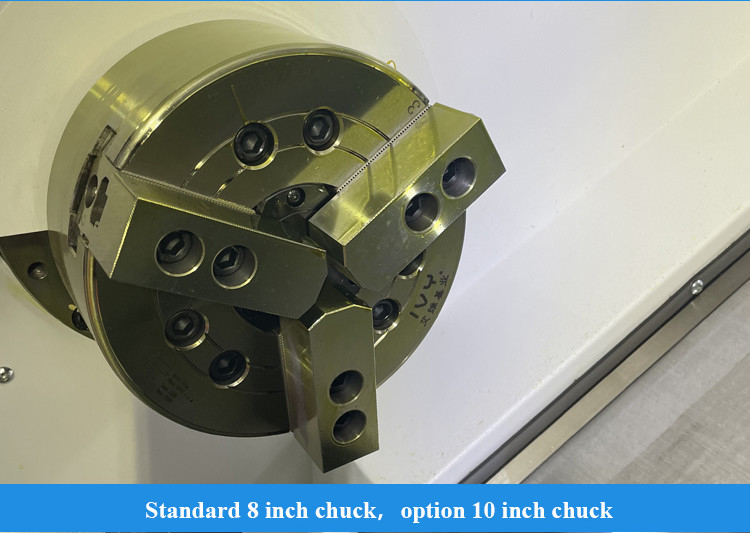

2"Solid chuck & cylinder chinesische Marke" 3,8 Positionen Turm 4"Hydraulische Anlage chinesische Marke" 5"Chip-Box" |
Auswahlkonfiguration:
1"Seitenförderer"
2Hinterer Förderer 3Ein besonderer Chuck. 4,Sonderzylinder 5Ein spezieller Turm. |
Unser Dienst:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Häufige Fragen:
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
ab dem Konnossement der Maschine.
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
