Beschreibung des Produkts:

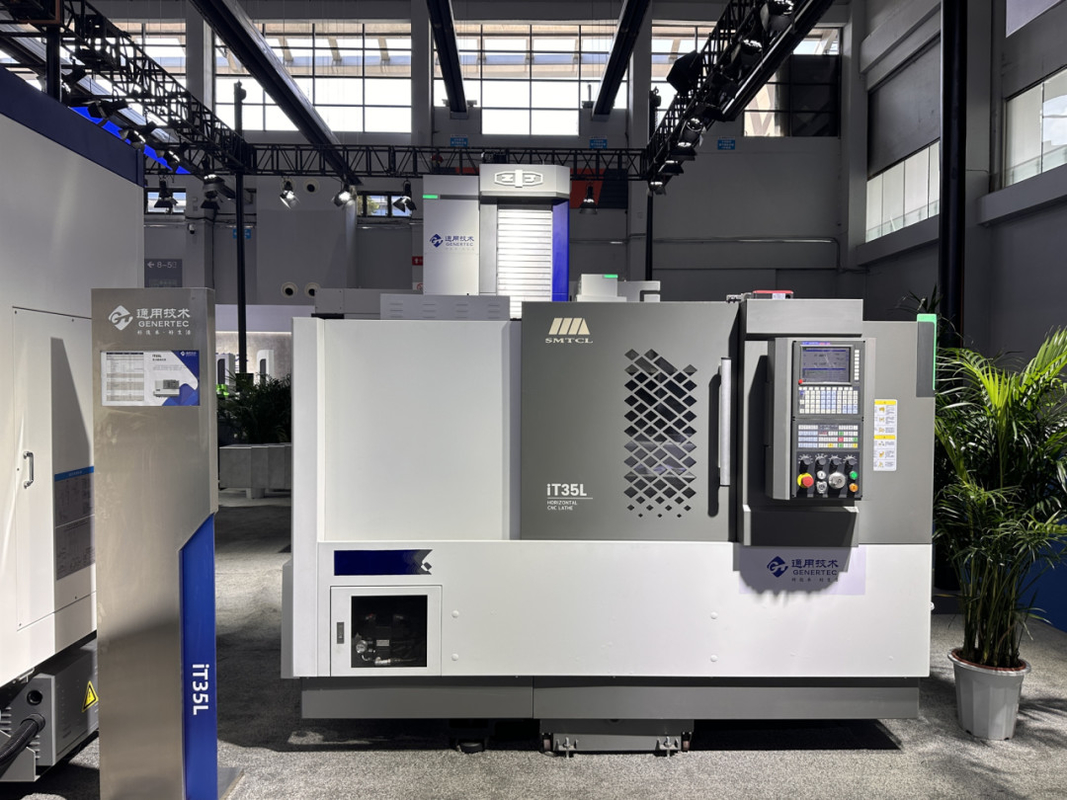

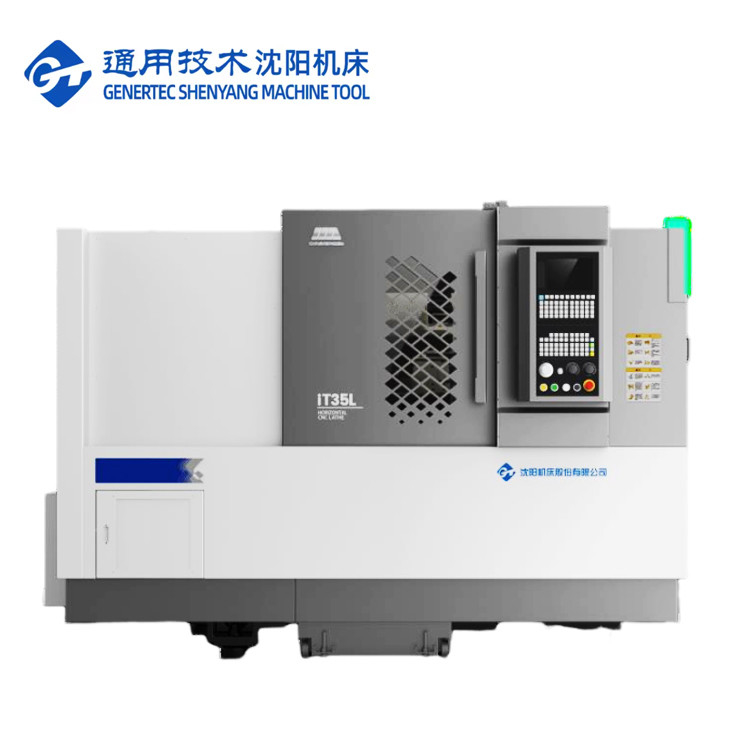

SMTCL Horizontale CNC-Drehmaschine Metalldrehmaschine IT35L CNC-Fräsmaschine Schrägbett CNC-Drehmaschine
Horizontale CNC-Drehmaschine der IT-Serieist geeignet für die Verarbeitung aller Arten von Scheiben- und Kurzwellenbauteilen, kann die Endfläche und die Endgleise, den äußeren Kreis und den inneren Lochfaden drehen,die Rille und die Drehfläche und andere geometrische Merkmale. kann die Anforderungen der Automobilindustrie, Lager, Maschinenbau, Nichteisenmetalle und anderer Industriezweige für Drehteile an effiziente, große Mengen und hochpräzise Verarbeitung erfüllen.
Eigenschaften des Produkts:
1,Hohe Steifigkeit
* Finite-Element-Analyse zur Optimierung der gesamten Maschinenstruktur

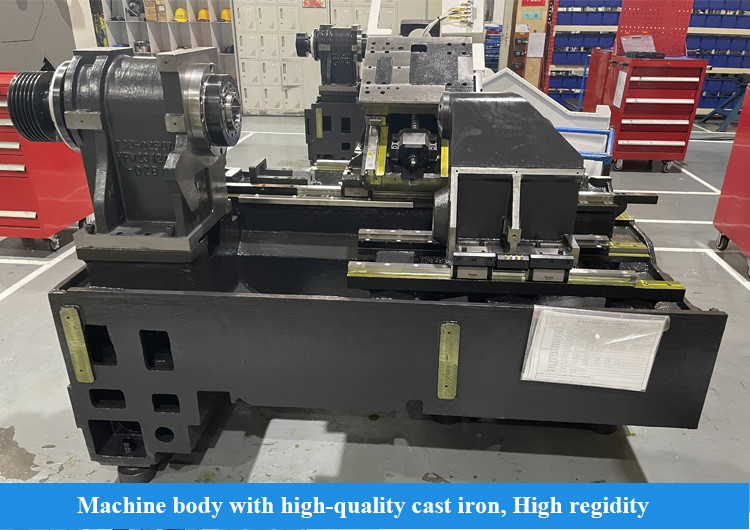

* Das Bett ist aus hochwertigen Gießstoffen mit vernünftiger Bar-Layout

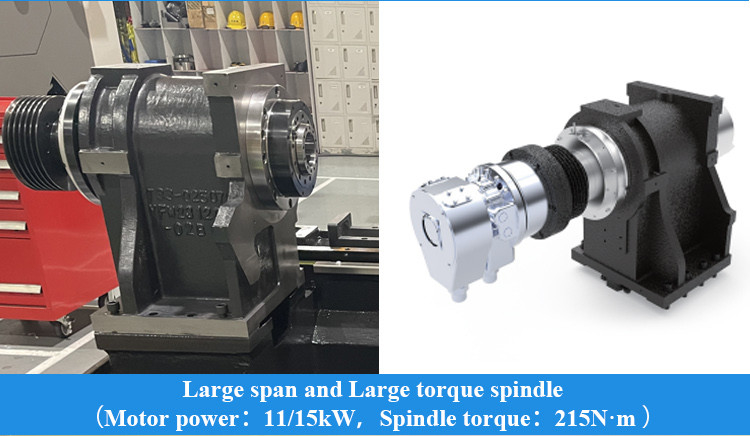

* Konfiguration von großer Spannweite, großer Drehmomentspindel, Verbesserung der Schneidfestigkeit
* Präzisionsschrauben, Verbesserung der Verbindungssteifigkeit
|
Artikel 1
|
Einheit
|
Spezifikation (IT 35L)
|
||
|
Maximaler Drehdurchmesser
|
mm
|
Φ360
|
||
|
Höchstdrehlänge
|
mm
|
500
|
||
|
Maximaler Schwung über das Bett
|
mm
|
Φ580
|
||
|
Maximaler Schwung über die Rutsche
|
mm
|
Φ330
|
||
|
Spindel
|
|
|||
|
Spindelnase
|
mm
|
A2 bis 6
|
||
|
Vordere Lagerblende
|
mm
|
100
|
||
|
Spindel-Stäbe und Lochgröße
|
mm
|
1:20; Φ70
|
||
|
Abweichend von Spindelloch
|
mm
|
Φ65
|
||
|
Maximal täglich
|
mm
|
Φ50
|
||
|

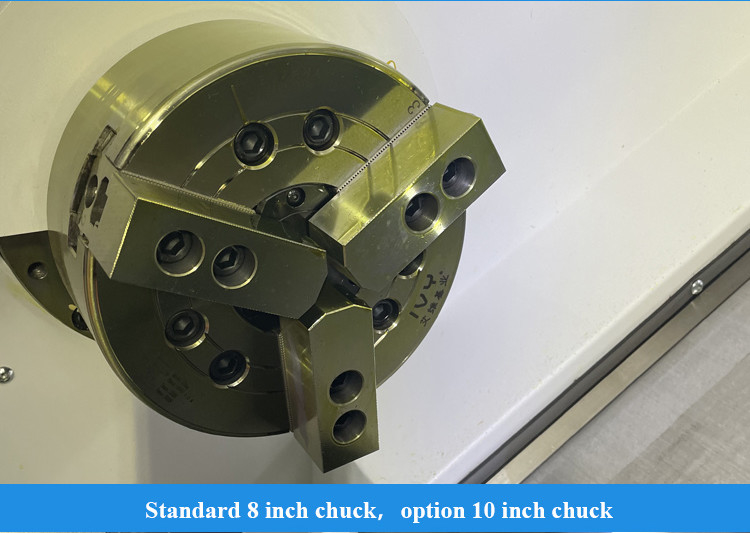

Schlaggröße
|
Zoll
|
8
|
||
|
Drehzahl der Spindel
|
r/min
|
4000
|
||
|
Nenndrehmoment der Spindel
|
Nm
|
158 ((666 r/min)
|
||
|
maximales Drehmoment der Spindel
|
Nm
|
215 ((666 r/min)
|
||
|
maximale Motorleistung kontinuierlich/30min
|
Leistung
|
Die Bibel, 15. 11.
|
||
|
Ernährung
|
|
|||
|
Maximalgeschwindigkeit X/Z
|
m/min
|
30
|
||
|
x-Achsenbewegung
|
mm
|
200
|
||
|
Z-Achsenbewegung
|
mm
|
510
|
||
|

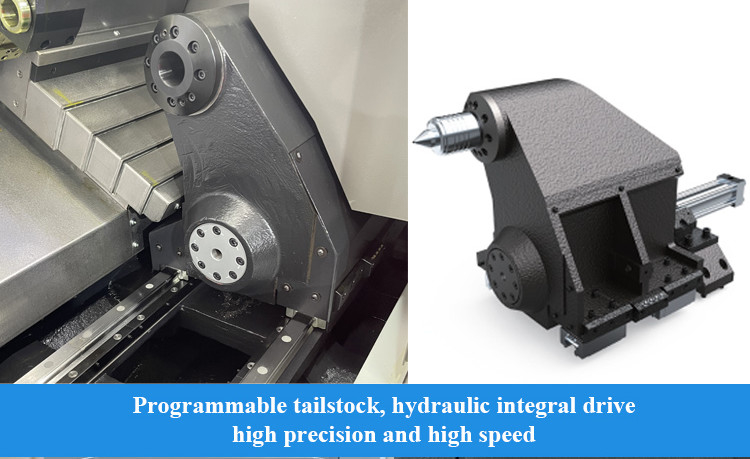

Hinterhalt
|
|
|
||
|
Reisen mit Schwanzbestand
|
mm
|
400
|
||
|
Rückenstockverstärkung
|
Morsezeichen
|
MT-5
|
||
|
Turm
|
|
|||
|
Typ des Turms
|
|
Horizontale 8-Stations-Servo-Turm
|
||
|
Mittelhöhe
|
mm
|
80
|
||
|
Drehposition
|
Die SEC.
|
± 16
|
||
|
Andere
|
|
|||
|
Gewicht
|
KG
|
3600
|
||
|
Gesamtmaße
(L*W*H) |
mm
|
2550 × 1675 × 1760
|
||
Anwendung in der Industrie:
Unser Dienst:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
