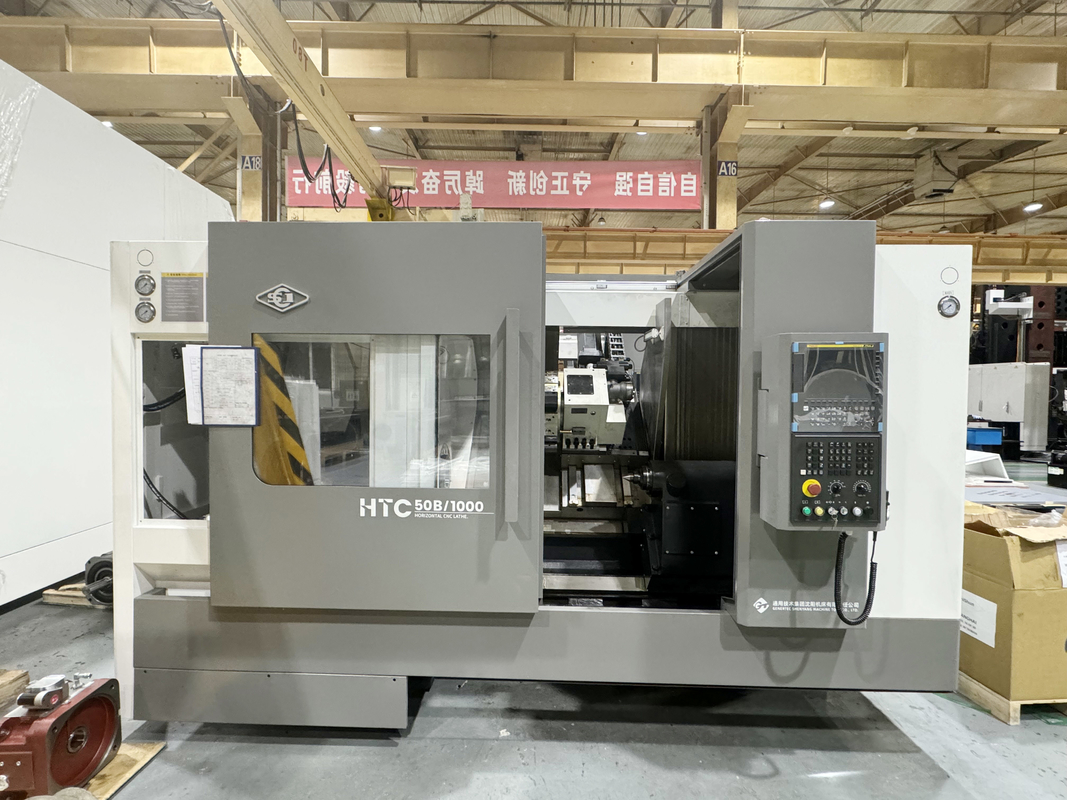

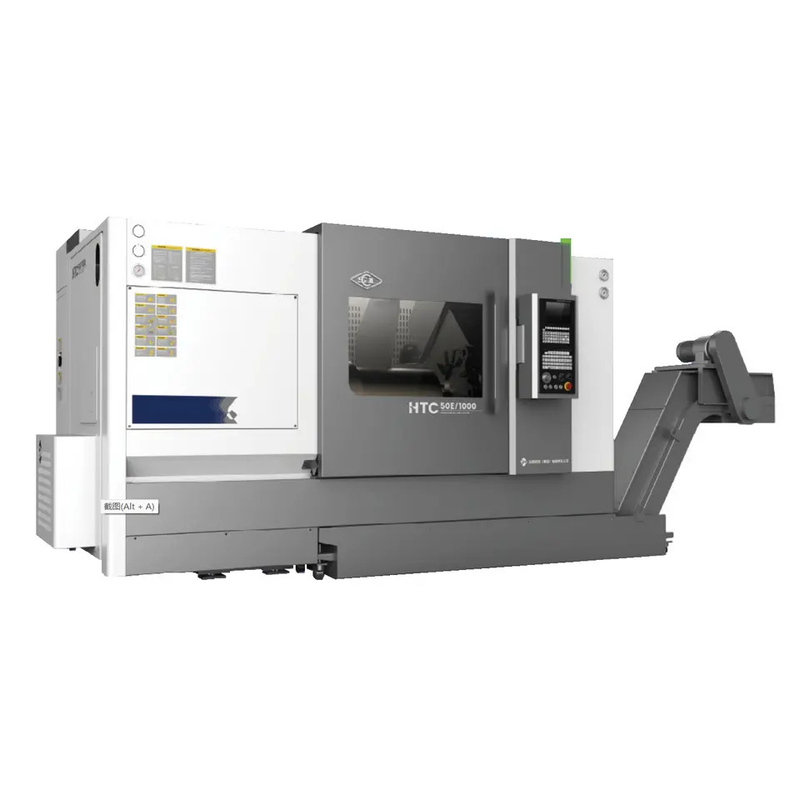

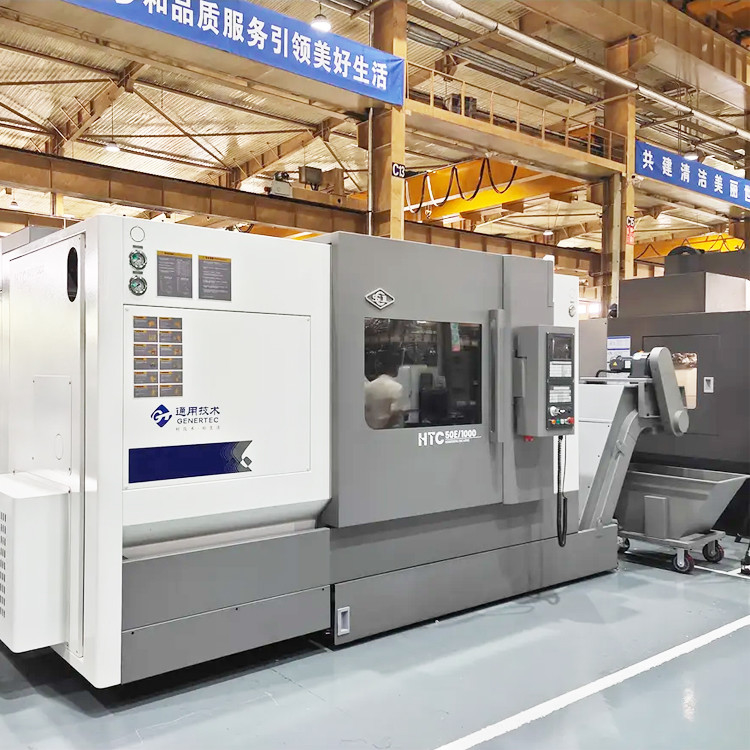

CNC-Drehmaschine HTC50B Hydraulische Heckmaschine Horizontale 12-Station Servo-Turm SMTCL Schrägbett CNC-Drehmaschine
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | HTC50B |
|---|---|---|---|
| CNC -Steuerungssystem: | GSK/FANUC/SIEMENS | CNC oder nicht: | CNC |
| Schlüsselwort: | Slant-Bett Drehmaschine CNC-Maschine | Max. Schwingen über das Bett: | Φ700,670、670 |
| Max. Schwenken über die Rutsche.: | Φ500 | Max. Drehte Länge: | 1000、1500、 2000 mm |
| Fahrt (X-Achse): | 320 mm | Fahrt (Z-Achse): | 1050、1550、2050 mm |
| X/Z-Schnellauffahrt: | 30 m/min | Max. Spindelgeschwindigkeit: | 35 bis 3000 U/m |
| Werkzeugposten: | Horizontale 12-Stationen-Servo-Turm | ||
| Hervorheben |
3 Achsen CNC Drehmaschine,Metall-CNC-Drehbank,CNC-Drehmaschine mit geneigtem Bett |
||
Beschreibung des Produkts
Produktbeschreibung:
Produktmerkmale:
1. Hochsteifes Integralbett
|
Artikel
|
Einheit
|
HTC50B-Serie
|
|
Maximaler Schwingdurchmesser über dem Bett
|
mm
|
700/670/670
|
|
Maximale Schnittlänge
|
mm
|
1000/1500/2000
|
|
Maximaler Schneiddurchmesser
|
mm
|
Welle 500/Scheibe 550
|
|
Maximaler Schwingdurchmesser über dem Schlitten
|
mm
|
500
|
|

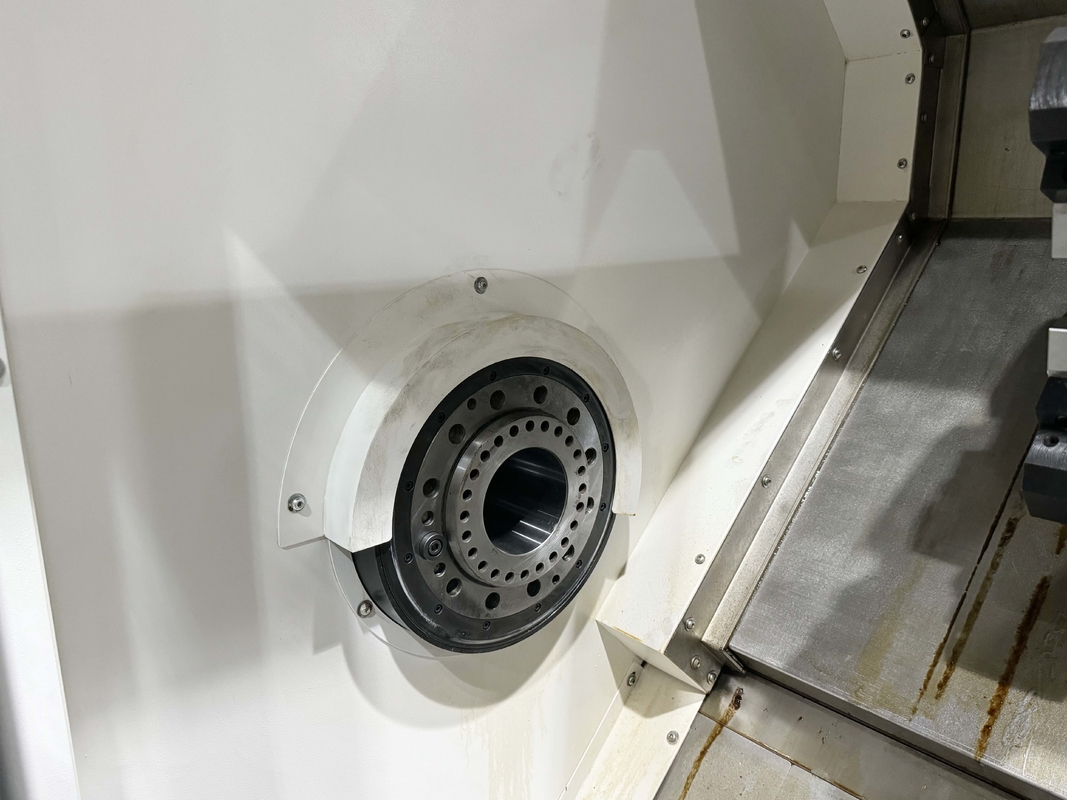

Spindelnase
|
|
A2-11
|
|
Spindelbohrungsdurchmesser
|
mm
|
104 |
|
Spindeldrehzahlbereich
|
U/min/Nm
|
35~3000/890 FAUNC-System
|
|
Maximales Spindelausgangsdrehmoment 30 Minuten / Dauerbetrieb
|
kW
|
30/22
|
|
Futterdurchmesser
|
Zoll
|
12''
|
|
Eilganggeschwindigkeit der X-Achse
|
m/min
|
30 |
|
Eilganggeschwindigkeit der Z-Achse
|
m/min
|
30 |
|
X-Achsen-Verfahrweg
|
mm
|
320
|
|
Z-Achsen-Verfahrweg
|
mm
|
1050/1550/2050
|
|

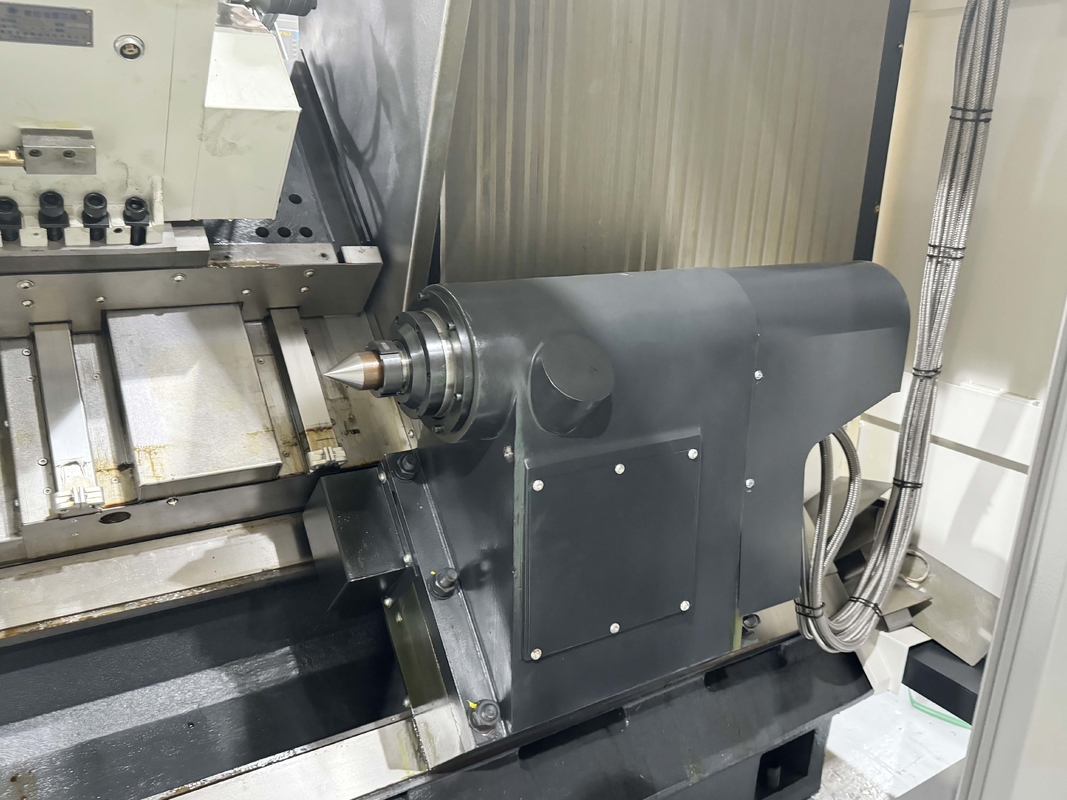

Reitstockschaftdurchmesser
|
mm
|
120
|
|
Reitstockschaftverfahrweg
|
mm
|
150
|
|
Reitstockverfahrweg
|
mm
|
800/1300/1800
|
|
Reitstockspindelkonus
|
Morse
|
5#
|
|

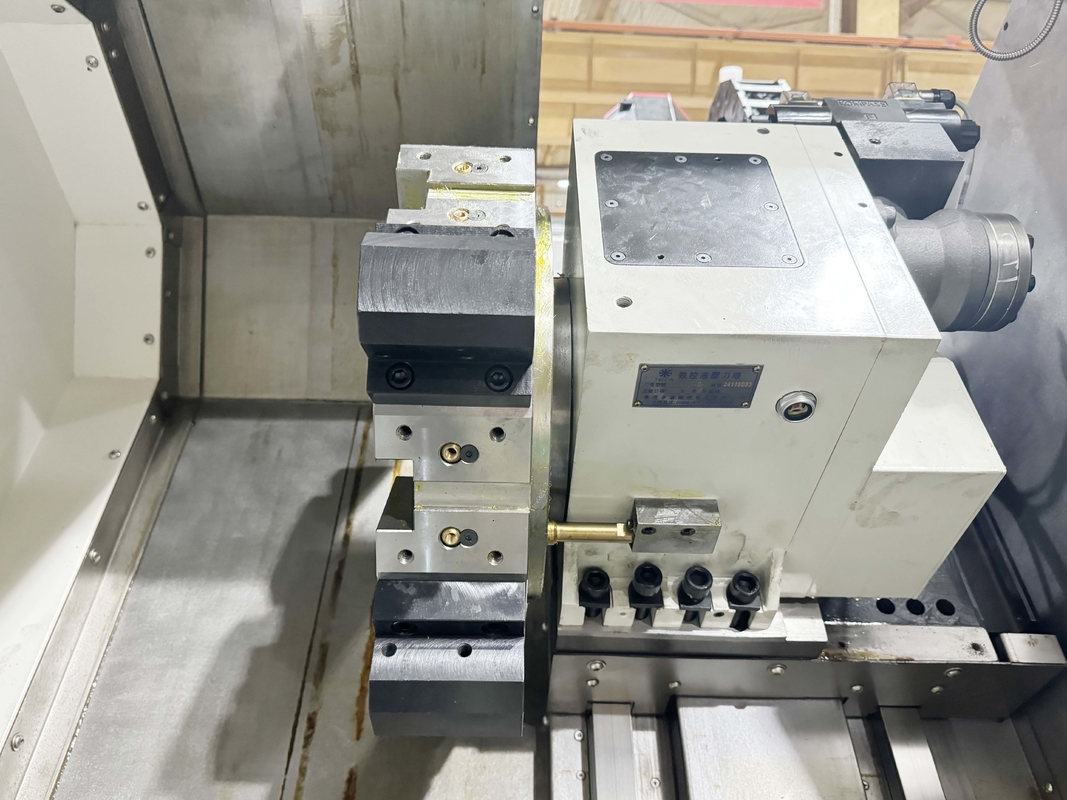

Standard-Revolverform
|
|
Horizontaler 12-fach Servo-Revolver
|
|
Außenwerkzeug
|
mm
|
25×25
|
|
Bohrungsstangendurchmesser
|
mm
|
Φ50/Φ40/Φ32/Φ25
|
|
Scheibentyp
|
kg
|
200
|
|
Wellentyp
|
kg
|
800
|
|
Maschinengewicht
|
|
7000/8500/10000
|
|
Länge × Breite × Höhe
|
mm
|
3700×2210×2200
4300×2210×2200 4900×2210×2200Hauptgenauigkeit |
|
Prüfpositionen
|
Werksstandard
|
|
|
Bearbeitungsgenauigkeit
|
IT6
|
|
|
Rundheit des bearbeiteten Werkstücks (mm)
|
0,0025
|
|
|
Zylindrizität des bearbeiteten Werkstücks (mm)
|
0,016/300
|
|
|
Ebenheit des bearbeiteten Werkstücks (mm)
|
0,020/Φ300
|
|
|
Oberflächenrauheit des bearbeiteten Werkstücks
|
Ra1,25μm
|
|
|
Positioniergenauigkeit
|
X-Achse (mm)
|
0,010
|
|
Z-Achse (mm)
|
0,015
|
|
|
Wiederholgenauigkeit
|
X-Achse (mm)
|
0,005
|
|
Z-Achse (mm) Z
|
0,007
|
|
Hauptkonfiguration
|
Nr.
|
Name
|
Hersteller
|
Bemerkungen
|
|
1
|
CNC-System
|
GSK
|
Optional FANUC
|
|
2
|
Hauptmotor
|
GSK
|
Optional FANUC
|
|
3
|
Servomotor
|
GSK
|
Optional FANUC
|
|
4
|
Zweiachs-Schraube
|
Inland
|
|
|
5
|
Zweiachs-Kugelführung
|
Inland
|
|
|
6
|
Spindellager
|
Importiert
|
|
|
7
|
Schraubenlager
|
Importiert
|
|
|
8
|
12-fach Servo-Revolver
|
IEEPO
|
100 Mittenhöhe
|
|
9
|
Futter
|
Taiwan Provinz/Korea
|
10²Mittelfest
|
|
10
|
Reitstock
|
Unsere Fabrik
|
Manueller Reitstock ohne Hülsenverriegelung
|
|
11
|
Späne-Kühlbox
|
Inland
|
UNSER SERVICE:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1. Jedes Teil muss geprüft werden
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Prüfpositionen
4. Musterbearbeitung jeder Maschine
5. 72 Stunden Probelauf vor Auslieferung
30 Jahre + F&E-Geschichte, das Unternehmen wurde 1993 gegründet
High-Tech-Hersteller mit Forschungs- und Designkapazität
Stabiles und ausgereiftes Versorgungssystem
Junge, aktive Vertriebsmitarbeiter und Ingenieure für sofortigen Service (24 Stunden online)
Aufrüstung des Mechanismus nach ergonomischen Gesichtspunkten und einfache Wartung
Unser Konstruktionsprinzip: einfache Wartung und Installation, kostengünstige Wartung, keine Beeinträchtigung der Produktion
FAQ:
Q1. Sind Sie ein Handelsunternehmen oder ein produzierendes Unternehmen?
beginnend mit dem Datum des Konnossements der Maschine.
Vorverkauf: Kundenspezifische Lösungen, Planung und Design; Eins-zu-eins-Service
Nach dem Verkauf: 7 Tage 24 Stunden Online-Service, Fernanleitung zur Installation, Andocken mit dem Kundensoftwaresystem
zwischen den Werken mit einer kompletten Produktionskette durchgeführt, was Ihre zuverlässigste Garantie ist.
