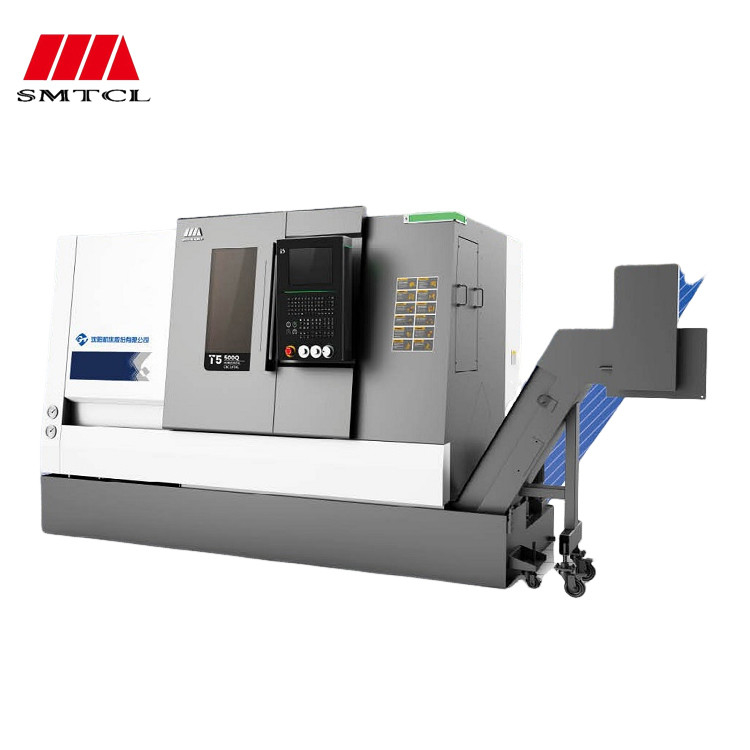

CNC-Drehmaschine Hochpräzisionsbearbeitung von Kleinteilen T5.1-100Q SMTCL Metall-Schrägbett-CNC-Drehmaschine

CNC-Drehmaschine Hochpräzisionsbearbeitung von Kleinteilen T5.1-100Q SMTCL Metall-Schrägbett-CNC-Drehmaschine

CNC-Drehmaschine mit hoher Präzision

Kleine Teile für die Bearbeitung von CNC-Drehmaschinen

CNC-Drehmaschine mit Schrägbett

Herkunftsort:

China

Markenname:

SMTCL

Zertifizierung:

CE ISO certification

Modellnummer:

T5.1-100Q

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Markenname:
SMTCL
Modellnummer:
T5.1-100Q

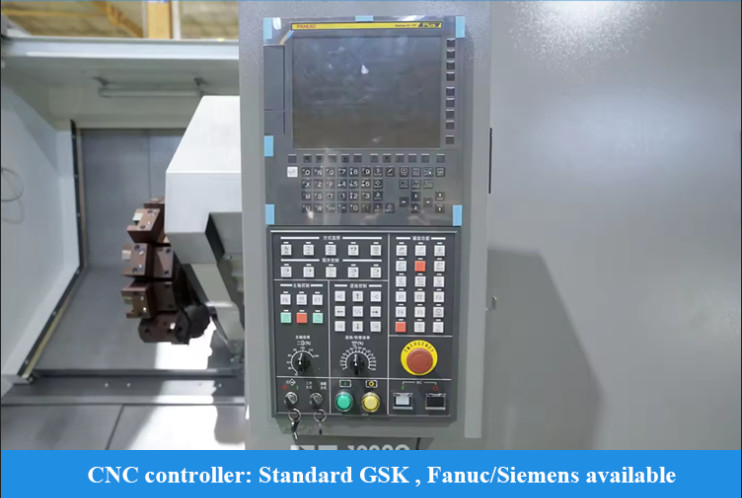

CNC-Steuerungssystem:
GSK/FANUC/SIEMENS
CNC oder nicht:
Maschinen für die Maschinenherstellung
Schlüsselwort:
Slant-Bett Drehmaschine CNC-Maschine
Maximumspitzenhöhe:
Φ420
Max. Schwenken über die Rutsche.:
Φ160
Max. Drehte Länge:
160 Millimeter
Fahrt (X-Achse):
145 MM
Fahrt (Z-Achse):
205 Millimeter
X/Z-Schnellauffahrt:
30 m/min
Max. Spindelgeschwindigkeit:
5000 r.p.m
Werkzeugposten:
Horizontale 8-Stations-Servo-Turm
Zahlungs- und Versandbedingungen
Min Bestellmenge
1
Verpackung Informationen
Holzgehäuse, Zinnkofferraum, sonstige seegunktige Verpackungen.
Lieferzeit
45 bis 60 Tage
Zahlungsbedingungen
T/T, L/C, Western Union
Versorgungsmaterial-Fähigkeit
50 Stück pro Monat
Beschreibung des Produkts

CNC-Drehmaschine Hochpräzisionsbearbeitung von Kleinteilen T5.1-100Q SMTCL Metall-Schrägbett-CNC-Drehmaschine 0

Beschreibung des Produkts:

SMTCL CNC Drehmaschine mit hoher Präzision für die Verarbeitung kleiner Teile T5.1-100Q

Neue T5-Q/S serielle universelle CNC-Drehmaschine hat gutes Schneiden Die Bearbeitung von Werkstücken mit verschiedenen Schwungvorgängen undDie beste Nutzererfahrung, optimiert durch professionelle Entwicklung und Analyse von Software und fortschrittlicher FertigungInspektionstechnik im Montageverfahren.
T5.1-100QDie Reihe nimmt wenig Platz ein, der für kostbarKleines Werkstücke in Fahrzeugen, Lager, Zubehör
und der medizinischen Industrie.

Eigenschaften des Produkts:

1"Hoch Präzision"

* C3 vorgezogene Schraube
* Fehlerkompensationstechnologie
* Quantifizierung der Prozessnormen
2"Hoch Effizienz"
* Zwei Achsen hohe und schnelle Geschwindigkeit
* Split-Servo-Schwanz
* Hochleistungs-Servo-Schneidturm
3,Hohe Steifigkeit
* Hochwertiges Gusseisenbett und andere Schlüsselgusswaren
* Großspannendes doppelreihendes zylindrisches Rollenspindellager
* Antischwenkbare Sattelstruktur
Einzelheiten des Produkts:
CNC-Drehmaschine Hochpräzisionsbearbeitung von Kleinteilen T5.1-100Q SMTCL Metall-Schrägbett-CNC-Drehmaschine 1

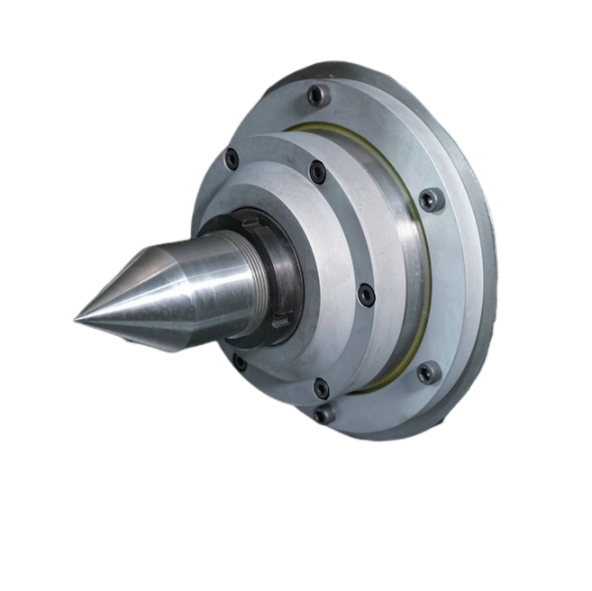

1- Zweiter SpindelDiese Schwanzfläche kann als Option mit internen Walzlagern und Kugellagern die Schneidstarke an der Schwanzfläche verbessern, insbesondere bei langen Werkstücken.
CNC-Drehmaschine Hochpräzisionsbearbeitung von Kleinteilen T5.1-100Q SMTCL Metall-Schrägbett-CNC-Drehmaschine 2

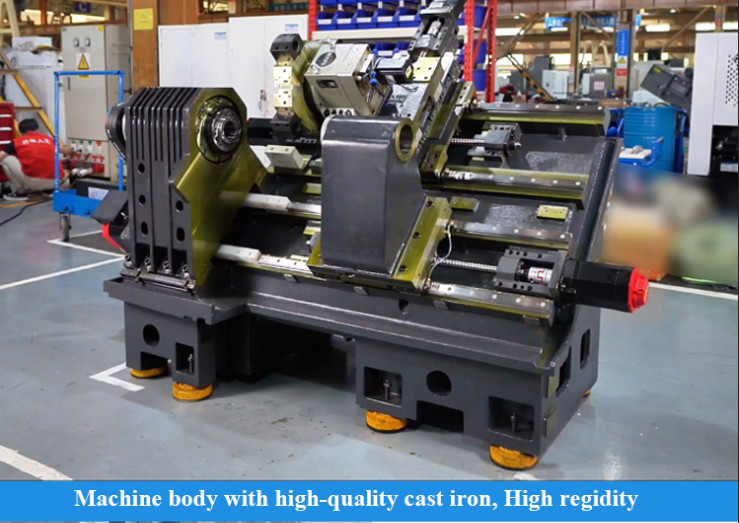

2. Hochwertiges Gusseisen, U-förmige Balkenstruktur, mit starker Steifigkeit; 45 Grad insgesamt schräges Bett, der vordere Seite lange Splitterentladungsmaul, Splitterentladung Effekt ist gut.
CNC-Drehmaschine Hochpräzisionsbearbeitung von Kleinteilen T5.1-100Q SMTCL Metall-Schrägbett-CNC-Drehmaschine 3

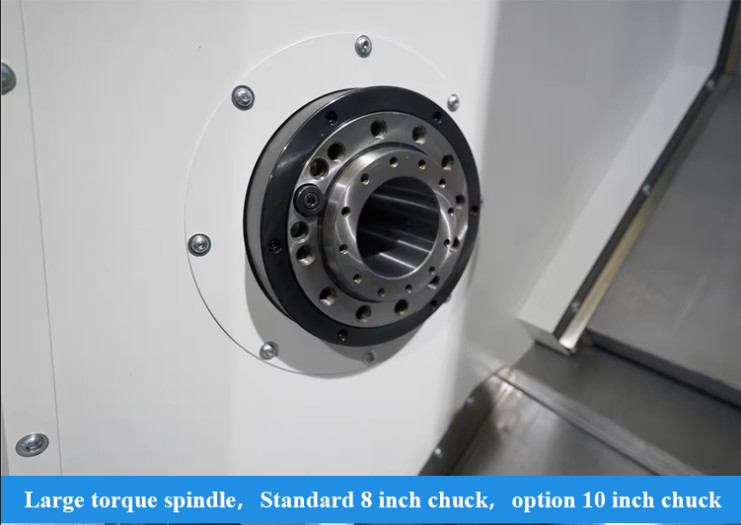

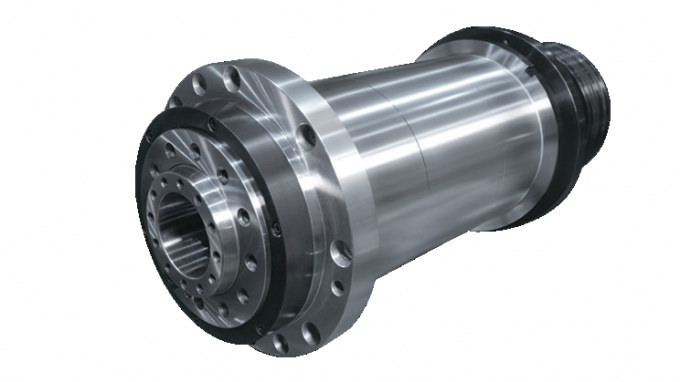

3.Spitze mit hoher SteifigkeitDie Spindel-Einheit mit großen Spalthüllen verfügt über doppelte Linienlager und Kugellager, um die Steifigkeit und das Drehmoment der Spindel zu erhöhen und ein ausgezeichnetes Schnittresultat zu erzielen.
CNC-Drehmaschine Hochpräzisionsbearbeitung von Kleinteilen T5.1-100Q SMTCL Metall-Schrägbett-CNC-Drehmaschine 4

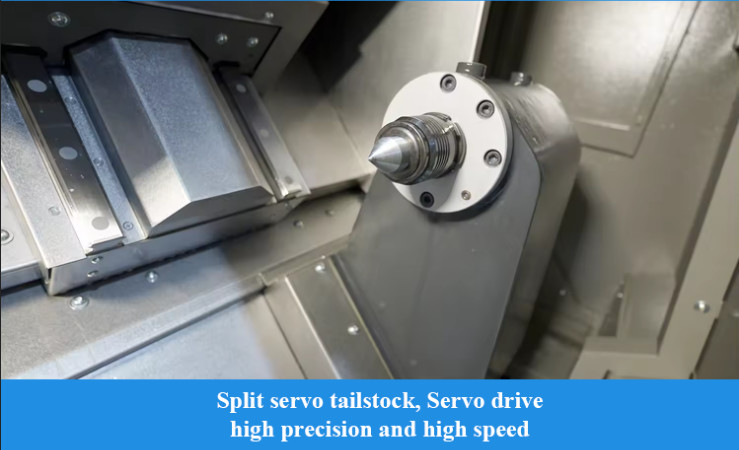

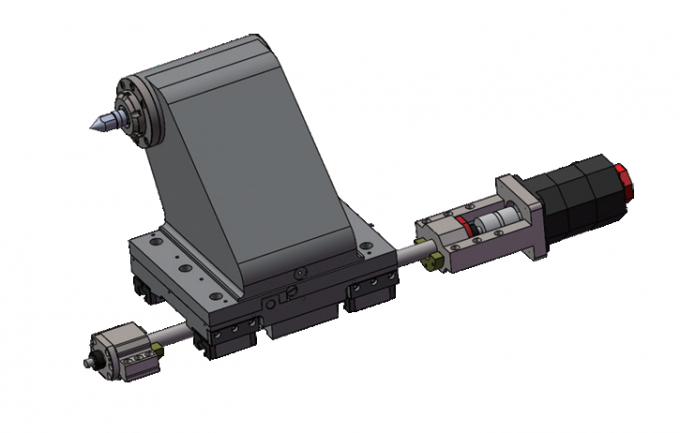

4.Spart-Servo-Schwanzbewegung Schwanzbewegung mit Servo-Antrieb Schwanzbewegung mit Schwanzbewegung mit Schwunggeschwindigkeit und Schwungkraft entsprechend dem Werkstückbedarf, um Schwanzbewegung ohne Berührung schnell zu erreichen.Aufwärts-nach unten-Position separates Heckstück zur Anpassung und Verbesserung der Aufrechterhaltungseffizienz.
CNC-Drehmaschine Hochpräzisionsbearbeitung von Kleinteilen T5.1-100Q SMTCL Metall-Schrägbett-CNC-Drehmaschine 5

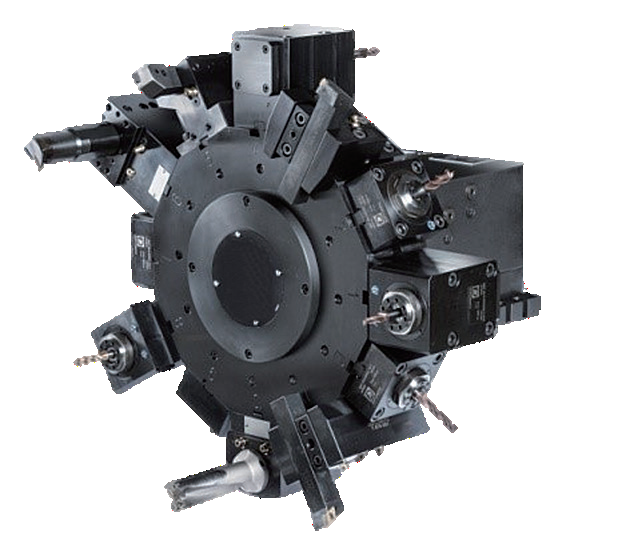

5. Servo-Transposition, effiziente Verarbeitung, Optimierung der Werkzeugstruktur, allgemeine Leistungssteigerung;Fräsen und Bohren.
CNC-Drehmaschine Hochpräzisionsbearbeitung von Kleinteilen T5.1-100Q SMTCL Metall-Schrägbett-CNC-Drehmaschine 6

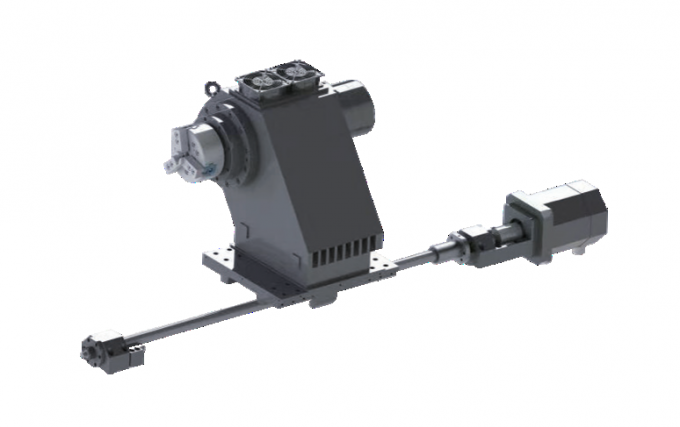

6.Unterspindelmodule Unterspindel als Option kann mehrfach bearbeitet und die Effizienz verbessert werden.
Produktparameter:
Artikel 1
Einheit
T5.1-100Q
Anmerkungen
Max. Drehdurchmesser
mm
160

Max. Drehlänge
mm
160
Different fixture parameters change
Max.Swing-Durchmesser über dem Bett
mm
Φ420

Max.Swing-Durchmesser über Querrutsche
mm
Φ160

Spindel
Typ der Spindelnose

A2 bis 5

Innerer Durchmesser des vorderen Lagers
mm
Φ90

Verstärker der Spindelbohrung

1:20; Φ62

Spindelbohrung
mm
Φ65

Max. Durchmesser der Stange
mm
Φ44

Standarddurchmesser des Schubs
Zoll
6

Max. Spindelgeschwindigkeit
r/min
5000
Subject to chuck and fixture restrictions (Unterliegend der Beschränkungen bezüglich Schleudern und Befestigungen)
Nenndrehmoment der Spindel
Nm
35 ((2000 r/min)

Max. Drehmoment der Spindel
Nm
70 ((1500r/min)

Ausgangsleistung des Hauptmotors kontinuierlich /30 Minuten
Leistung
7.5/11
Mechanische Spindel
Zwei Achsen
Schnelle Durchfahrt der X/Z-Achse
m/min
30

X-Achsenbewegung
mm
145

Z-Achsenfahrt
mm
205

Turm
Form des Turms

Horizontale 8-Positionen-Servo-Turm

Mittelhöhe des Turms
mm
80

Richtigkeit der Wiederholung der Positionierung der Turmdrehung
- Ich weiß.
± 16

Ob der Schneider in der Nähe ausgewählt werden kann

- Ja, das ist es.

Andere
Abstand vom Spindelzentrum bis zum Bettboden
mm
926

Maschinennettogewicht
Weigerung
2600

Gesamtstromversorgungsleistung
KVA
23

Gesamtmaße (Länge X Breite X Höhe)
mm
1750 × 1650 × 1650
Gesamtgröße
