SMTCL CNC-Drehmaschine HTC40H Hochleistungs-Langstreckenkugelkäfig Motorwelle Verarbeitung Schrägbett CNC-Drehmaschine

SMTCL CNC-Drehmaschine HTC40H Hochleistungs-Langstreckenkugelkäfig Motorwelle Verarbeitung Schrägbett CNC-Drehmaschine

Ballkäfig-Motorwelle CNC-Drehmaschine

CNC-Drehmaschine mit langen Fahrten

CNC-Drehmaschine mit hohem Wirkungsgrad

Herkunftsort:

China

Markenname:

SMTCL

Zertifizierung:

CE ISO certification

Modellnummer:

HTC 40H/1000

Kontakt mit uns

Bitte um ein Angebot

SMTCL CNC-Drehmaschine HTC40H Hochleistungs-Langstreckenkugelkäfig Motorwelle Verarbeitung Schrägbett CNC-Drehmaschine

SMTCL CNC-Drehmaschine HTC40H Hochleistungs-Langstreckenkugelkäfig Motorwelle Verarbeitung Schrägbett CNC-Drehmaschine

SMTCL CNC-Drehmaschine HTC40H Hochleistungs-Langstreckenkugelkäfig Motorwelle Verarbeitung Schrägbett CNC-Drehmaschine

SMTCL CNC-Drehmaschine HTC40H Hochleistungs-Langstreckenkugelkäfig Motorwelle Verarbeitung Schrägbett CNC-Drehmaschine

SMTCL CNC-Drehmaschine HTC40H Hochleistungs-Langstreckenkugelkäfig Motorwelle Verarbeitung Schrägbett CNC-Drehmaschine

SMTCL CNC-Drehmaschine HTC40H Hochleistungs-Langstreckenkugelkäfig Motorwelle Verarbeitung Schrägbett CNC-Drehmaschine

SMTCL CNC-Drehmaschine HTC40H Hochleistungs-Langstreckenkugelkäfig Motorwelle Verarbeitung Schrägbett CNC-Drehmaschine

Einzelheiten zum Produkt

Markenname:

SMTCL

Model Number:

HTC 40H/1000

CNC or Not:

CNC

Key word:

Horizontal CNC Turning Center

Max.cutting length:

1000mm

Max. cutting dia.:

380mm

Max. swiming dia.over bed:

560mm

X axis travel:

200mm

Z axis travel:

1050mm

Spindle speed:

4500 r/min

Zahlungs- und Versandbedingungen

Min Bestellmenge

1

Verpackung Informationen

Holzgehäuse, Zinnkofferraum, sonstige seegunktige Verpackungen.

Lieferzeit

45 bis 60 Tage

Zahlungsbedingungen

T/T, L/C, Western Union

Versorgungsmaterial-Fähigkeit

50 Stück pro Monat

VERWANDTE PRODUKTE

Ein guter Preis. SMTCL Hard Rail CNC Drehscheibe HTC40S Hohe Steifigkeit Große Spanne A2-8 Spindelgeschwindigkeit 4000r/min Schrägbett CNC Drehscheibe Online

Video

SMTCL Hard Rail CNC Drehscheibe HTC40S Hohe Steifigkeit Große Spanne A2-8 Spindelgeschwindigkeit 4000r/min Schrägbett CNC Drehscheibe

Beste Preis erhalten

Ein guter Preis. SMTCL CNC Drehmaschine Fräsmaschine Combo T5.2-500Q Schwing Durchmesser 560mm Fanuc Schrägbett CNC Drehmaschine Online

Video

SMTCL CNC Drehmaschine Fräsmaschine Combo T5.2-500Q Schwing Durchmesser 560mm Fanuc Schrägbett CNC Drehmaschine

Beste Preis erhalten

Ein guter Preis. SMTCL CNC Drehmaschine Kleinstbauteile Verarbeitung T5.1-500Q Präzisionsmetall CNC Schrägbettschleife Online

Video

SMTCL CNC Drehmaschine Kleinstbauteile Verarbeitung T5.1-500Q Präzisionsmetall CNC Schrägbettschleife

Beste Preis erhalten

Ein guter Preis. SMTCL CNC Drehmaschine T5.2-1000Q Dreh- und Fräsmaschine Y-Achsen-Typ Drehzentrum Metall Schrägbett CNC Drehmaschine Online

Video

SMTCL CNC Drehmaschine T5.2-1000Q Dreh- und Fräsmaschine Y-Achsen-Typ Drehzentrum Metall Schrägbett CNC Drehmaschine

Beste Preis erhalten

Kontakt mit uns

sales@huidijd.com

86-021-61195255

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

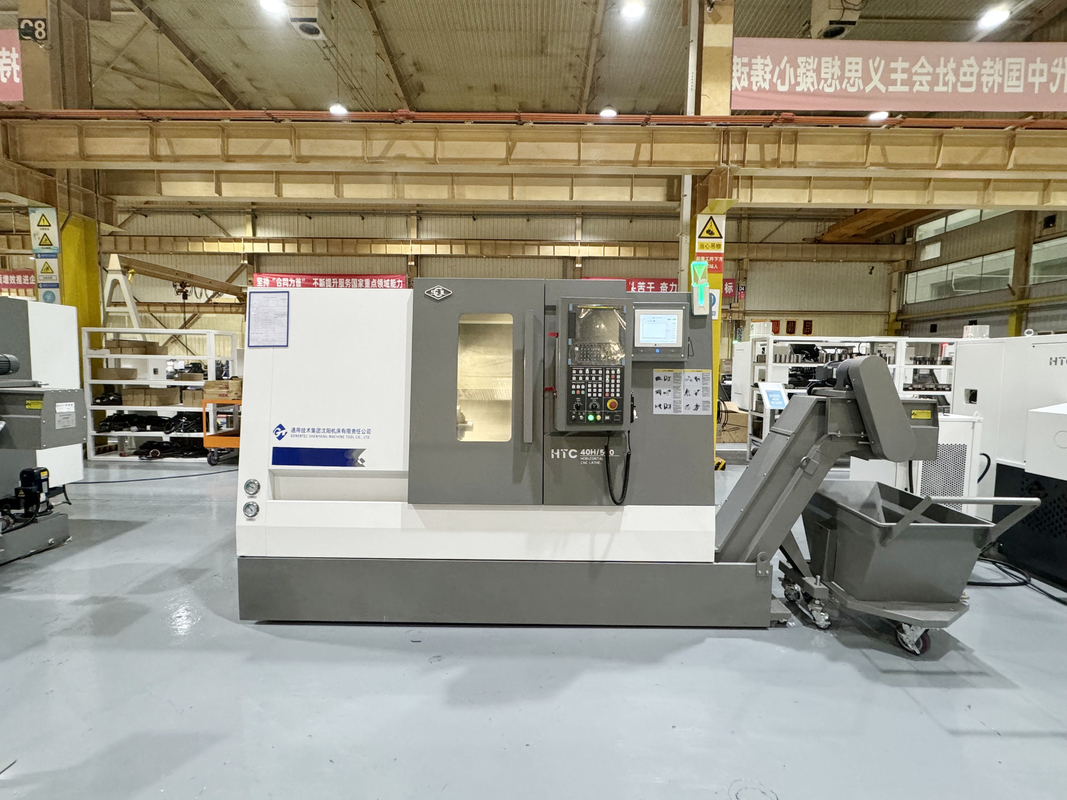

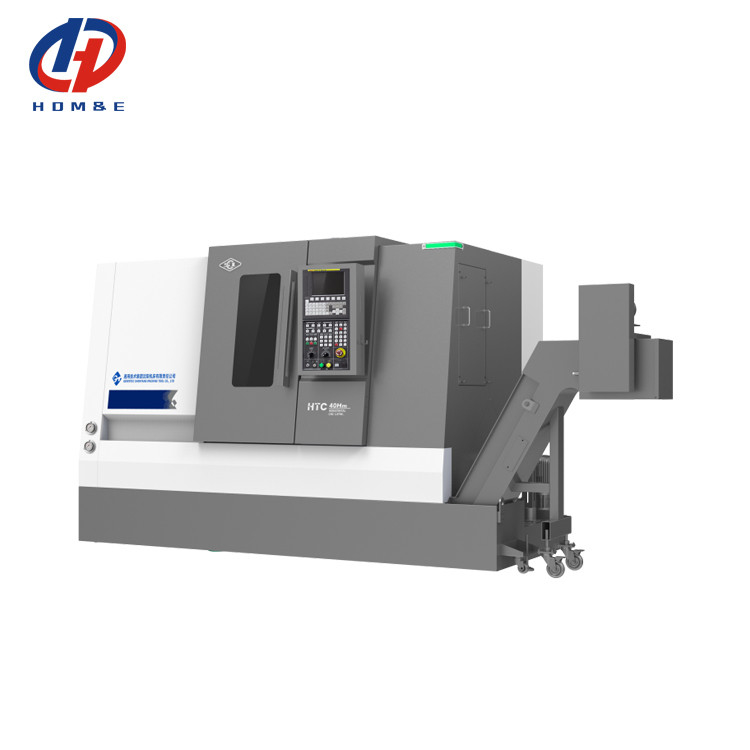

SMTCL CNC-Drehmaschine HTC40H Hochleistungs-Langstreckenkugelkäfig Motorwelle Verarbeitung Schrägbett CNC-Drehmaschine 0

Beschreibung des Produkts:

SMTCL CNC Drehmaschine hocheffiziente Langreise Schrägbett CNC Drehmaschine Kugelkäfig Motorwelle Verarbeitung CNC Drehmaschine

Die CNC-Drehmaschinen der neuen Generation HTC-H/S werden durch professionelle Design- und Analyse-Software optimiert, montiert, verifiziert und mit fortschrittlicher Fertigungs- und Prüftechnologie verbessert.Sie haben eine gute Schneidleistung und können die Verarbeitung verschiedener Drehteile erfüllen.
CNC-Drehmaschinen HTC 40H/1000Sie nehmen eine kleine Fläche ein und eignen sich für die hochpräzise Verarbeitung verschiedener kleinstgrößerer Teile und erfüllen so die Verarbeitung von Automobilen, Lager, Hardware, Medizin und anderen Industriezweigen.

Eigenschaften des Produkts:

1"Hoch Effizienz"

◆ Hochgeschwindigkeit bei zwei Achsen
◆ Split-Servo-Schwanzstock
◆ Leistungsstarker Werkzeughalter
◆ Optionale Mehrsequenz-Integrierte Verarbeitung mit Unterspindel

2"Hoch Präzision"

◆ Hochpräzise vorgezogene Schraube
◆ Technologie zur Fehlerkompensation
◆ Quantifizierung von Prozessnormen
◆ Strenge Kontrollstandards

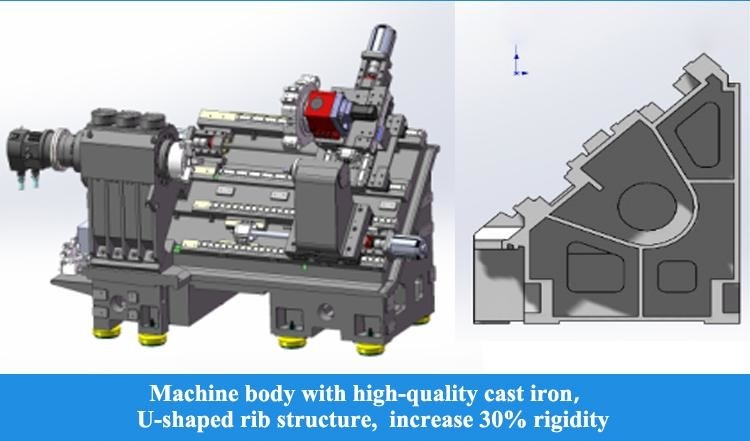

3,Hohe Steifigkeit

◆ Hochwertiges Gusseisenbett und andere Schlüsselgussmaterialien

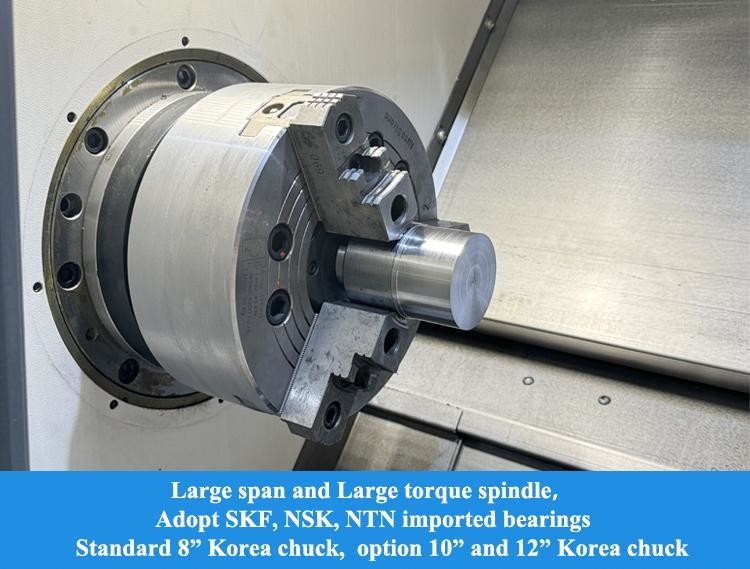

◆ Große Spindel-Einheit
◆ Bogenförmige, sich nicht biegende Lücke im Bett
◆ Kleine Spindelstruktur

Einzelheiten des Produkts:

SMTCL CNC-Drehmaschine HTC40H Hochleistungs-Langstreckenkugelkäfig Motorwelle Verarbeitung Schrägbett CNC-Drehmaschine 1

Schnelle Bewegungsgeschwindigkeit: 30 m/min

Der Servomotor ist durch eine Kupplung direkt an die Kugelschraube angeschlossen, wodurch die Zwischenverbindungen verringert und eine leere Übertragung erreicht wird.Die X- und Z-Achsen-Lenkleinen übernehmen importierte lineare Rollgeleiter, um eine hohe Steifigkeit zu gewährleisten, gute dynamische Leistung und Genauigkeit, erhöhen die Betriebsgeschwindigkeit und verbessern die Produktionseffizienz.

SMTCL CNC-Drehmaschine HTC40H Hochleistungs-Langstreckenkugelkäfig Motorwelle Verarbeitung Schrägbett CNC-Drehmaschine 2

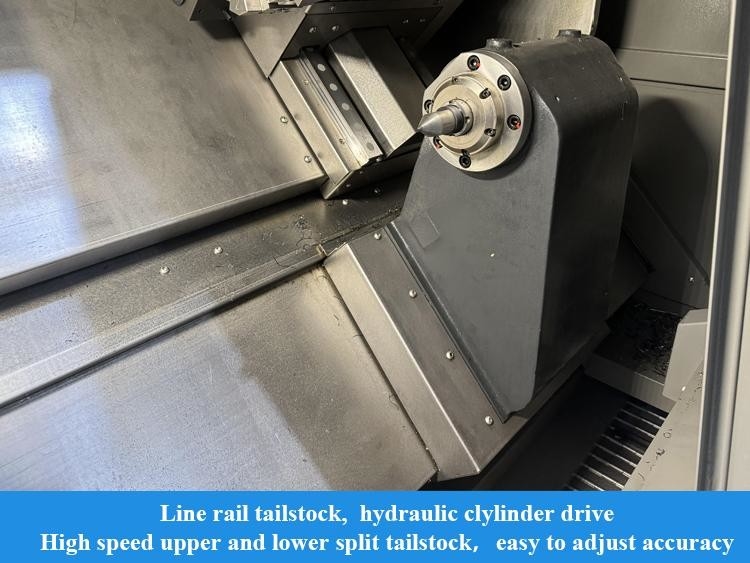

Split Servo Tailstock

Der Heckstock kann optional servodriven bewegt werden.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,, so dass sich der Heckstock schnell an das Werkstück nähert und ohne Aufprall strafft und in Echtzeit Feedback über die Spannungsposition geben kann.die Produktion verbessern

Es wird ein oberes und unteres Split-Tailstock verwendet, das eine einfache Einstellung der Genauigkeit und eine Verbesserung der Wartungsleistung bietet.

SMTCL CNC-Drehmaschine HTC40H Hochleistungs-Langstreckenkugelkäfig Motorwelle Verarbeitung Schrägbett CNC-Drehmaschine 3

Doppel feststehende Vorspannungsstruktur

Die X-Achse entwickelt eine doppelte feste Stützkonstruktion und verwendet eine vorgezogene Schraube, um die vorgezogene Verformung und den Temperaturanstieg effektiv auszugleichen.Es arbeitet mit einer speziellen Dichtung Struktur, um den Temperaturanstieg der Schraube zu reduzieren, wodurch eine hohe Präzision und hohe Präzision der Werkzeugmaschinenzufuhrstabilität erreicht wird

SMTCL CNC-Drehmaschine HTC40H Hochleistungs-Langstreckenkugelkäfig Motorwelle Verarbeitung Schrägbett CNC-Drehmaschine 4

Y-Achsenkonfiguration

Die optionale Y-Achsenkonfiguration, kombiniert mit einem BMT-betriebenen Turm, einer hochpräzisen C-Achsenstruktur und einer Vielzahl von angetriebenen Werkzeughaltern, ermöglicht eine komplexe Oberflächenbearbeitung mit einer Installation.

SMTCL CNC-Drehmaschine HTC40H Hochleistungs-Langstreckenkugelkäfig Motorwelle Verarbeitung Schrägbett CNC-Drehmaschine 5

Hochpräzise Kugelschraube

Es verwendet hochwertige importierte Schraube der Klasse C3 und Führungsschiene der Klasse H und wird direkt von einem Servomotor angetrieben, um eine hervorragende Betriebsgenauigkeit zu erzielen.

SMTCL CNC-Drehmaschine HTC40H Hochleistungs-Langstreckenkugelkäfig Motorwelle Verarbeitung Schrägbett CNC-Drehmaschine 6

Sattel gegen Biegen

Die Spannweite der Leitbahnen ist verhältnismäßig vergrößert, die Bewegungsstruktur optimiert,Der Hauptkörper des Sattels ist bogenförmig ausgelegt, um die allgemeine Steifigkeit wichtiger Komponenten zu gewährleisten..

SMTCL CNC-Drehmaschine HTC40H Hochleistungs-Langstreckenkugelkäfig Motorwelle Verarbeitung Schrägbett CNC-Drehmaschine 7

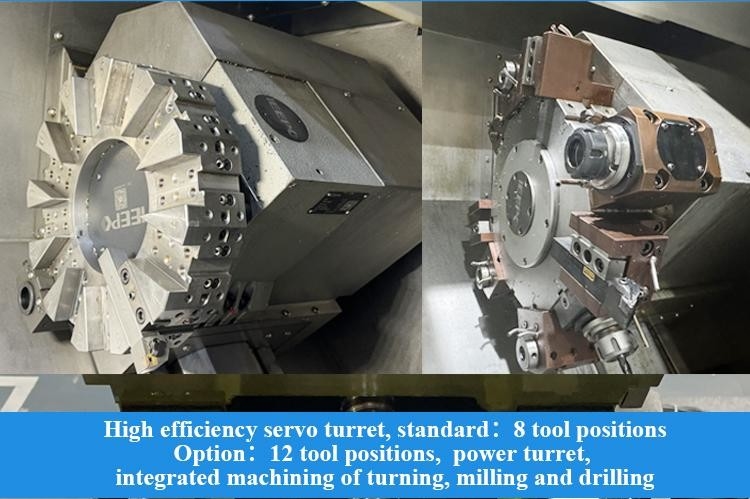

Effizienter Servo-Turm

Standard BMT-Schnittstelle, Verbindung mit hoher Steifigkeit; das Werkzeug wird durch die Schnittstelle DIN1809 angetrieben, die eine zuverlässige Übertragung und eine geringe Ausfallrate aufweist; der Antriebsmotor ist seitlich montiert und kompakt in der Struktur;Sie ist mit einer hochpräzisen C-Achse und einer Bremsvorrichtung ausgestattet, um eine hocheffiziente integrierte Verarbeitung von Drehen, Fräsen und Bohren zu erreichen.

SMTCL CNC-Drehmaschine HTC40H Hochleistungs-Langstreckenkugelkäfig Motorwelle Verarbeitung Schrägbett CNC-Drehmaschine 8

Innenkühlwerkzeughalter

Optionales internes Kühlwerkzeughalter und Wasserauslass aus dem Werkzeugzentrum ermöglichen eine effiziente Chipentfernung bei der Bearbeitung von inneren Löchern und gewährleisten die Verarbeitungsqualität

SMTCL CNC-Drehmaschine HTC40H Hochleistungs-Langstreckenkugelkäfig Motorwelle Verarbeitung Schrägbett CNC-Drehmaschine 9

Fähigkeit zur angetriebenen Werkzeugfräsen

Werkstücksmaterial: HT200
Werkzeugmodell: Ф20 quadratische Schulter
Fräsmaschine
Kühlzustand: Wasserkühlung

Kapazität zur Bohrung mit angetriebenem Werkzeug
Werkstücksmaterial: HT200
Werkzeugmodell: F16 Drehbohrer
Kühlzustand: Wasserkühlung

SMTCL CNC-Drehmaschine HTC40H Hochleistungs-Langstreckenkugelkäfig Motorwelle Verarbeitung Schrägbett CNC-Drehmaschine 10

Produktparameter:

Projekt	Einheit	HTC 40H/1000
Max, ich schneide.	mm	Φ380
Max.Schnittlänge	mm	1000
Max. Schwimmen. Über dem Bett.	mm	Φ560
Max. Schwimmbad. Auf der Rutsche	mm	Φ350
Spindel
Modell mit Spindelnase		A2 bis 6
Vorderlager Innendia.	mm	100
Spindel-Stäbe und Lochgröße		1:20"Φ70
Diagramm des Spindelloches		Φ65
Max. Bar-Tag.	mm	Φ50
Ein Standard-Schlagschalter.	Zoll	8
Drehzahlbereich der Spindel	r/min	4500
Nenndrehmoment der Spule	N·m	136 ((769r/min)
Spindel Max. Drehmoment	N·m	245 ((576 r/min)
Hauptmotor-Ausgangsleistung kontinuierlich/15 min.	Leistung	Die Bibel, 15. 11.
X/Z-Achse
Schnelle Bewegung der X/Z-Achse	m/min	30
X-Achsenbewegung	mm	200
Z-Achsenfahrt	mm	1050
Hinterhalt
Reisen der Schwanzbestände	mm	920
Rückenstockantriebsmethode		Hydraulischer Antrieb
Schwanzstock-Kopf-Loch-Kopf	Morsezeichen	MT-5
Turm
Turm-Typ		Horizontale 8-Stationen-Servo-Turm
Mittelhöhe	mm	100
Genauigkeit der Wiederholung der Positionierung durch Turmindexing	- Ich weiß.	± 16
Wenn ich ein Werkzeug in der Nähe wählen könnte		- Ja, das ist es.
Andere
Abstand zwischen Spindelmitte und Boden	mm	1015
Nettogewicht der Werkzeugmaschine	Weigerung	4750
Gesamte elektrische Leistung	KVA	27
Gesamtmaße ((LxWxH)	mm	3620 × 1890 × 1900
Anmerkung: Die in der Tabelle angegebenen Parameter dienen lediglich als Referenz.

Unser Dienst:

1- Montieren und Debuggen vor der Lieferung
2Reagieren Sie innerhalb von 24 Stunden und gehen Sie mit dem Problem fort.
3. 1 Jahr kostenloser Reparaturservice (nur ohne menschliche Schäden).
4. Gesamtlagerlösung zur Verfügung gestellt

Warum Sie uns wählen:

◆ Höchste Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion

Über uns:

Willkommen bei uns!

Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschine, vertikale Bearbeitungszentrum, horizontale Bearbeitungszentrum, Portale Bearbeitungszentrum, fünf Achsen-Bearbeitungszentrum,mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 WWir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Fortgeschrittene erreicht.

SMTCL und SYMG-GruppeDie erste Drehmaschine, Bohrmaschine und Bohrmaschine wurden alle hier geboren.Sie waren einer der führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China.Die Produkte der Werkzeugmaschinen umfassen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industriezweige.Wir übernehmen die Mission, die Werkzeugmaschinen mit führender Technologie zu versorgen, hohe Qualität und guten Service für unsere Kunden auf der ganzen Welt!

Unsere Fabrik:

Ausstellung:

Häufige Fragen:

Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?

Wir sind eine Produktionsfirma.

F2: Was sind die wichtigsten Produkte Ihrer Firma?

Wir haben uns auf alle Arten von Maschinen spezialisiert, wie CNC-Drehmaschine, CNC-Fräsmaschine, vertikales Bearbeitungszentrum, konventionelle Drehmaschine, Bohrmaschine, Radialbohrmaschine und so weiter.

Q3. Können Sie kundenspezifische Maschine oder SPM (Special Purpose Machine) liefern?

Ja, wir bieten Smart CNC Lösungen für unseren Kunden, um die Effizienz zu erhöhen.

F4: Was sind Ihre Garantiebedingungen?

Wir liefern einen Ersatz für Teile, die sich als defekt erweisen, für einen Zeitraum von 12 Monaten.
ab dem Konnossement der Maschine.

F5: Was sind die Dienstleistungen?
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden

F6: Warum haben Sie sich für Ihre Firma entschieden?

Produkte aus der Entwicklung, Konstruktion, Herstellung und Montage des gesamten Produktionsprozesses sind
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.

F7: Kann Ihre Firma das technische Personal in unsere Firma schicken und unsere Arbeiter ins Ausland leiten?

Wenn die Maschinen an der Baustelle des Käufers ankommen, können wir rechtzeitig mechanische und elektrische Ingenieure schicken, um sie nach dem Zeitplan des Käufers zu installieren.Sie können alle in den Vertrag aufgenommen werden.Der Verkäufer arbeitet mit dem Käufer zusammen, um sich mit der Visa- und Einrichtungsvorbereitung zu befassen, bevor er ins Ausland geht.

F8: Was sind die Zahlungsbedingungen?

T/T 30% Anfangszahlung bei Bestellung, 70% Restzahlung vor Versand.
