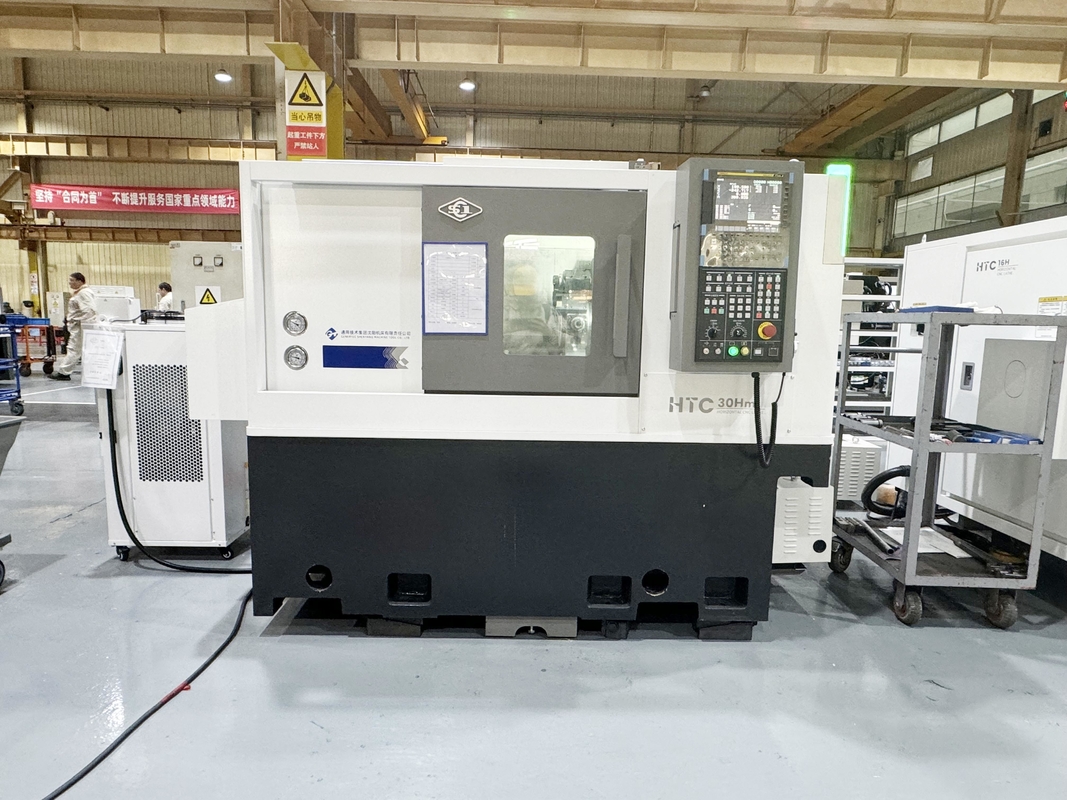

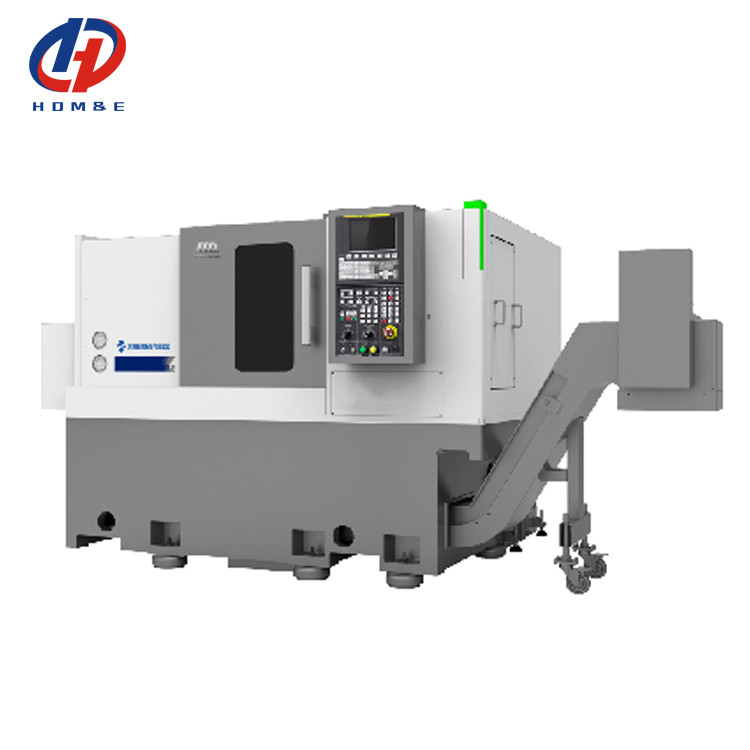

Präzisions-Metalldrehmaschine HTC30H Automobil-Lagerbearbeitung SMTCL CNC-Drehmaschine
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | HTC 30H |
|---|---|---|---|
| CNC oder nicht: | CNC | Schlüsselwort: | Horizontale CNC-Drehzentrale |
| Max.Cutting-Länge: | 500 mm | Max. Cutting Durchmesser.: | 300 mm |
| Max. Schwimmen. Über dem Bett.: | 420 mm | X -Achse -Reise: | 160 mm |
| Z -Achsenreise: | 560 mm | Spindelgeschwindigkeit: | 4500 R/min |
| Hervorheben |
HTC 30H CNC-Drehmaschine,Metalldrehmaschine mit hoher Präzision,CNC-Drehmaschine für die Bearbeitung von Fahrzeuglagern |
||
Beschreibung des Produkts
Produktbeschreibung:
HTC 30H CNC-Drehmaschinenbenötigen wenig Platz und eignen sich für die hochpräzise Bearbeitung verschiedener kleiner Teile, wodurch die Bearbeitung von Automobilen, Lagern, Hardware, Medizin und anderen Branchen effektiv erfüllt wird.
Produktmerkmale:
◆ Geteilter Servo-Reitstock
◆ Hocheffizienter Servo-Werkzeughalter
◆ Optionale Unterspindel-Mehrfachsequenz-Integralbearbeitung
◆ Fehlerkompensationstechnologie
◆ Quantifizierung von Prozessstandards
◆ Strenge Inspektionsstandards
◆ Großes Spindelaggregat
◆ Bogenförmiger Anti-Biege-Bettspalt
◆ Kleine Spindelstruktur-Reitstock
Produktdetails:
Werkzeugmodell: Ф20 Quadrat-Schulter
Fräser
Kühlstatus: Wasserkühlung
Werkstückmaterial: HT200
Werkzeugmodell: Ф16 Spiralbohrer
Kühlstatus: Wasserkühlung
|
Projekt
|
Einheit
|
HTC 30H
|
|
Max. Schneiddurchmesser
|
mm
|
Φ300
|
|
Max. Schnittlänge
|
mm
|
500
|
|
Max. Schwimmdurchmesser über Bett
|
mm
|
Φ420
|
|
Max. Schwimmdurchmesser auf Schlitten
|
mm
|
Φ280
|
|

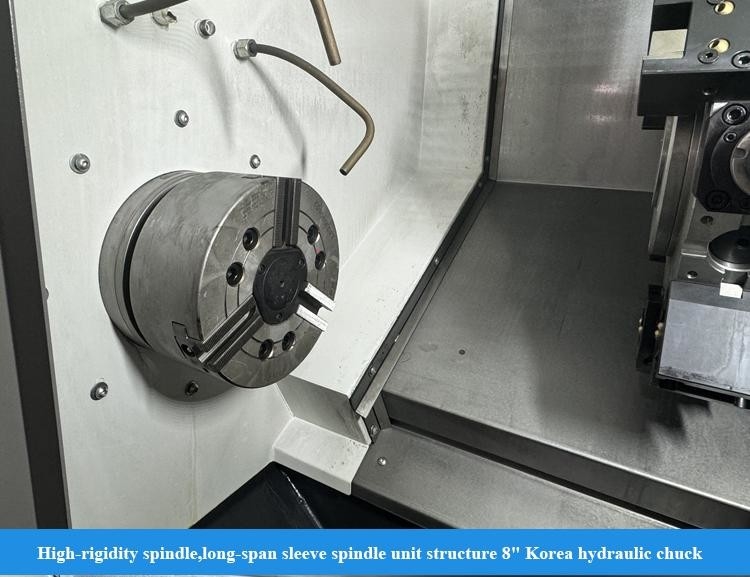

Spindel
|
|
|
|
Spindelnasenmodell
|
|
A2-6
|
|
Innendurchmesser des vorderen Lagers
|
mm
|
100
|
|
Spindelkonus und Lochgröße
|
|
1:20;Φ70
|
|
Durchmesser des Spindellochs
|
|
Φ65
|
|
Max. Stangendurchmesser
|
mm
|
Φ50
|
|
Standard-Futterdurchmesser
|
Zoll
|
8
|
|
Spindeldrehzahlbereich
|
U/min
|
4500
|
|
Nenndrehmoment der Spindel
|
N·m
|
100(769 U/min)
|
|
Max. Drehmoment der Spindel
|
N·m
|
180(576 U/min)
|
|
Ausgangsleistung des Hauptmotors kontinuierlich/15 Min.
|
kW
|
9/11
|
|
X/Z-Achse
|
|
|
|
Eilgang X/Z-Achse
|
m/min
|
30
|
|
X-Achsen-Verfahrweg
|
mm
|
160
|
|
Z-Achsen-Verfahrweg
|
mm
|
560
|
|

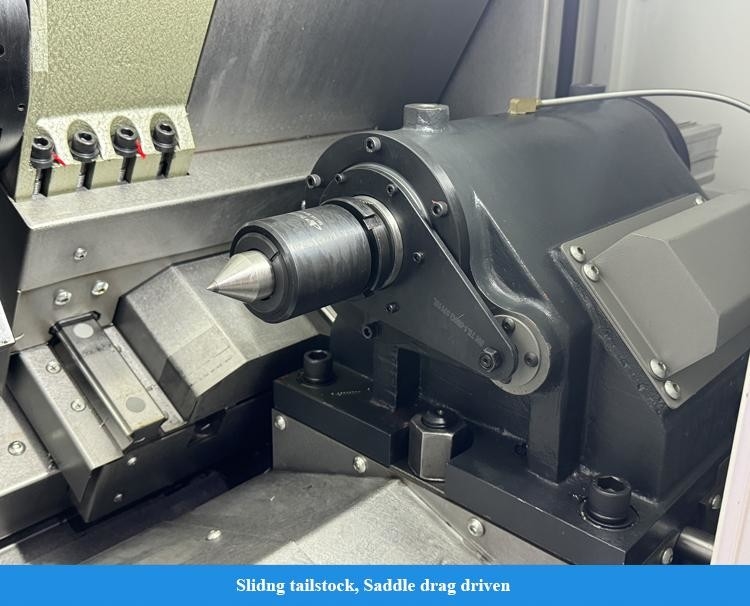

Reitstock
|
|
|
|
Reitstock-Verfahrweg
|
mm
|
300
|
|
Reitstock-Antriebsmethode
|
|
Sattelzug
|
|
Reitstock-Hülsenhub
|
mm
|
100
|
|
Reitstock-Hülsendurchmesser
|
mm
|
Φ100
|
|
Reitstock-Konuslochkonus
|
Morse
|
MT-5
|
|
Revolver
|
|
|
|

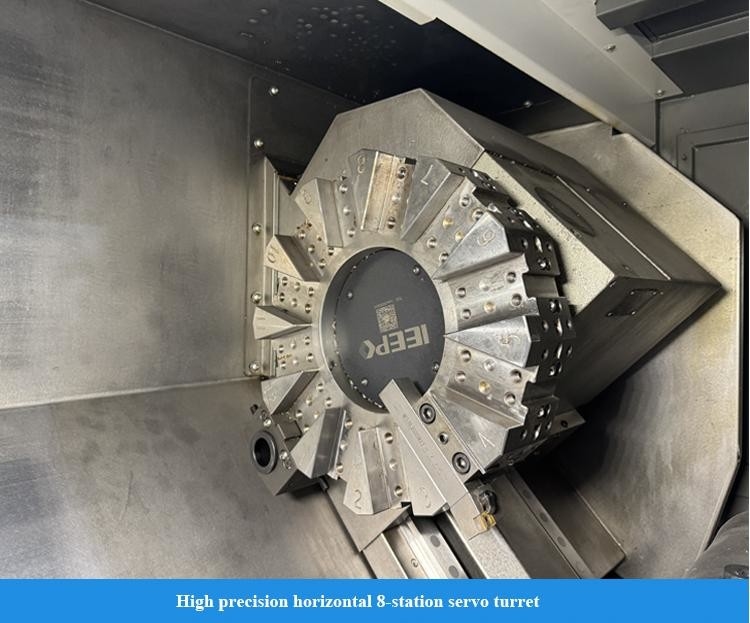

Revolvertyp
|
|
Horizontaler 8-Stationen-Servo-Revolver
|
|
Mittenhöhe
|
mm
|
80
|
|
Revolver-Indexier-Wiederholgenauigkeit
|
Sek.
|
±1,6
|
|
Wenn Werkzeug in der Nähe wählen könnte
|
|
ja
|
|
Sonstiges
|
|
|
|
Abstand zwischen Spindelmitte und Boden
|
mm
|
936
|
|
Nettogewicht der Werkzeugmaschine
|
kg
|
3500
|
|
Elektrische Gesamtleistung
|
KVA
|
23
|
|
Gesamtabmessungen (LxBxH)
|
mm
|
2295×1680×1650
|
|
Hinweis: Die in der Tabelle angegebenen Parameter dienen nur als Referenz. Bei Änderungen beziehen Sie sich bitte auf das tatsächliche Produkt.
|
||
UNSER SERVICE:
1. Montage und Inbetriebnahme vor Auslieferung
2. Reaktion innerhalb von 24 Stunden und Bearbeitung des Problems.
3. 1 Jahr kostenloser Reparaturservice (nur keine menschlichen Schäden).
4. Gesamtlagerlösung bereitgestellt
◆ 30 Jahre + F&E-Geschichte, das Unternehmen wurde 1993 gegründet
◆ High-Tech-Hersteller mit Forschungs- und Designkapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Junge, aktive Vertriebsmitarbeiter und Ingenieure für sofortigen Service (24 Stunden online)
◆ Modernisierung des Mechanismus nach ergonomischen Gesichtspunkten und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung & Installation, kostengünstige Wartung, keine Auswirkungen auf die Produktion
