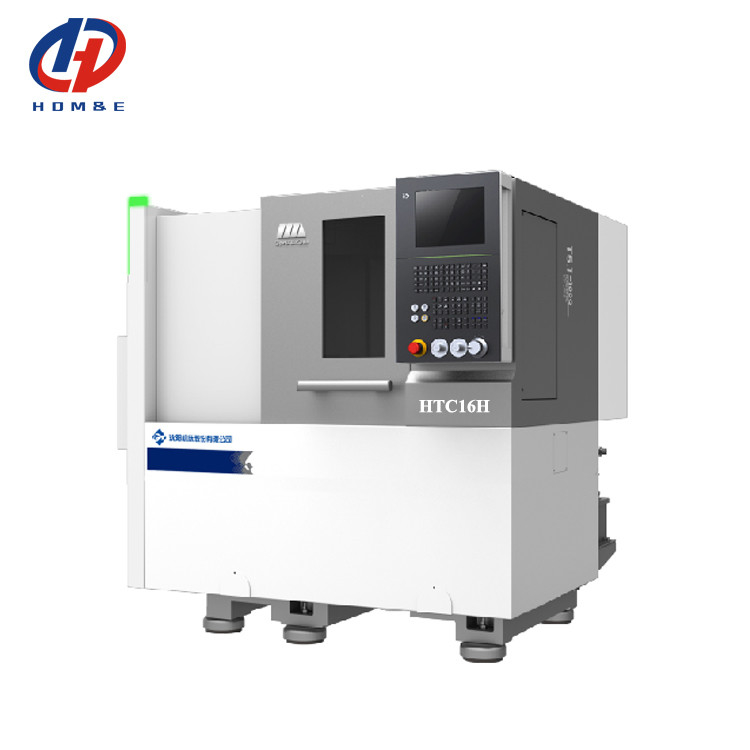

Kleinteilebearbeitung HTC16H Metall-Schrägbett-CNC-Drehmaschine SMTCL Horizontale CNC-Drehmaschine

Kleinteilebearbeitung HTC16H Metall-Schrägbett-CNC-Drehmaschine SMTCL Horizontale CNC-Drehmaschine

Maschinen für die Bearbeitung von Kleinteilen

Horizontale CNC-Drehmaschinen

CNC-Drehmaschine mit Schrägbett

Herkunftsort:

China

Markenname:

SMTCL

Zertifizierung:

CE ISO certification

Modellnummer:

HTC 16H

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Markenname:
SMTCL
Modellnummer:
HTC 16H
CNC oder nicht:
CNC
Schlüsselwort:
Horizontale CNC-Drehmaschine
Max.Cutting-Länge:
160 mm
Max. Cutting Durchmesser.:
160 mm
Max. Schwimmen. Über dem Bett.:
420 mm
X -Achse -Reise:
145 mm
Z -Achsenreise:
205 Millimeter
Spindelgeschwindigkeit:
6000 r/min
Zahlungs- und Versandbedingungen
Min Bestellmenge
1
Verpackung Informationen
Holzgehäuse, Zinnkofferraum, sonstige seegunktige Verpackungen.
Lieferzeit
45 bis 60 Tage
Zahlungsbedingungen
T/T,L/C,Western Union
Versorgungsmaterial-Fähigkeit
50 Stück pro Monat
Beschreibung des Produkts

Kleinteilebearbeitung HTC16H Metall-Schrägbett-CNC-Drehmaschine SMTCL Horizontale CNC-Drehmaschine 0

Produktbeschreibung:

SMTCL Kleinteilebearbeitung HTC16H Metall-Schrägbett-CNC-Drehmaschine 8 Stationen Horizontale CNC-Drehmaschinen
Hochleistungsdrehmaschine mit kompakter Struktur erfüllt Ihre Anforderungen an hohe Effizienz und geringe Fehlfunktionen. Die Werkzeugmaschine zeichnet sich durch eine kompakte Struktur und geringe Stellfläche, eine angemessene Anordnung der Funktionsteile, eine bequeme Bedienung und Reparatur der Pinolenspindelstruktur aus und gewährleistet eine höhere Stabilität und Zuverlässigkeit. Das Werkzeugmaschinenbett ist um 45° geneigt und bietet die Vorteile einer reibungslosen Spanabfuhr bei geneigtem Bett. Integrierter Vollschutz, bessere Wasser- und Splitterschutzleistung, hervorragende Ergonomie und Bedienkomfort.

Produktmerkmale:

1. Hohe Präzision

* Vorspannstruktur der Vorschubwelle

* Hochpräzise C3-Kugelumlaufspindel

* Wärmestabilitätsstruktur der gesamten Maschine

2. Effizient

* Spindelgeschwindigkeit 5000 U/min

* Zweiachsige Schnellverschiebung 30 m/min

* Hocheffizienter Servo-Schneideturm

3. Hohe Leistung

* Geringer Platzbedarf

* Chemischer Prozessstandard

* Strenger Inspektionsstandard


Produktvorteil:

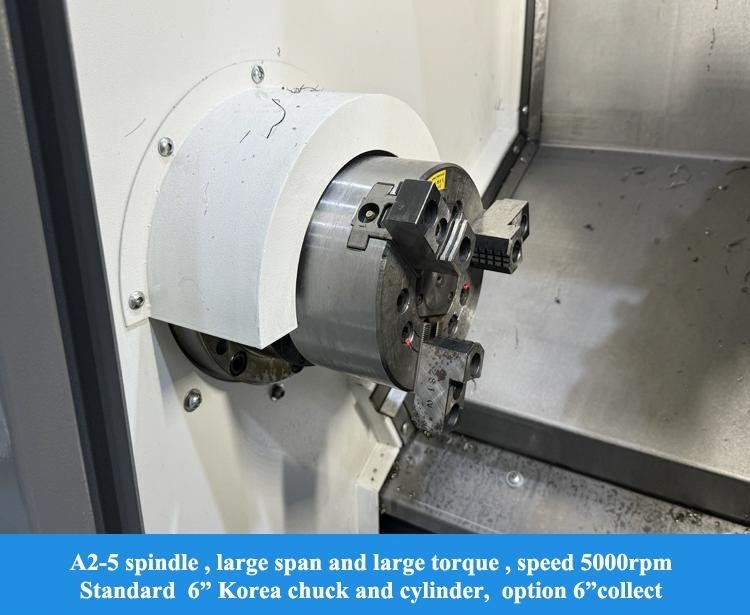

* Hochwertige Pinolenspindeleinheit
Nehmen Sie importierte Lager mit großer Lagerspannweite an und erfüllen Sie die Anforderungen an hohe Steifigkeit, hohes Drehmoment, hohe Präzision sowie einfache Installation und Wartung. Die wichtige Verbindungsfläche erleichtert den Schabevorgang und gewährleistet die Kontaktsteifigkeit. Die symmetrische Spindelstockstruktur verbessert die Kontrollierbarkeit der thermischen Verformung

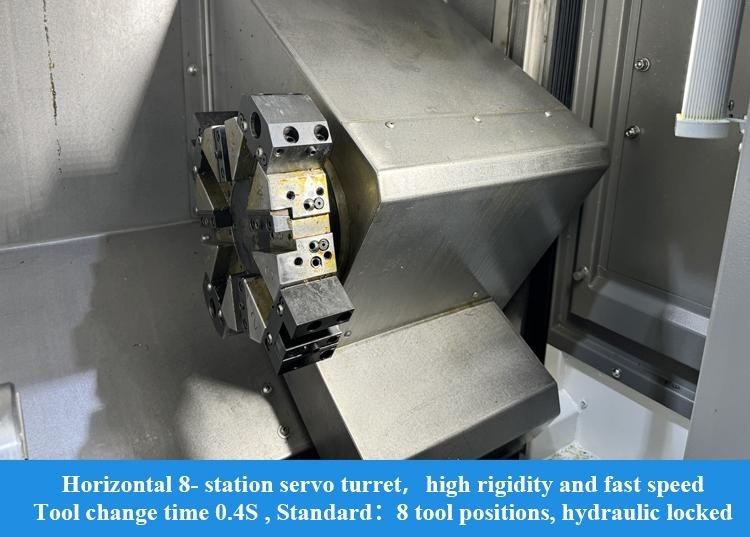

* Servorevolver
Mithilfe eines Servomotors wird die präzise Drehung des Schneidkopfs gesteuert, und der Werkzeugwechsel der benachbarten Station dauert nur 0,4 Sekunden, was schnell ist und die Bearbeitungseffizienz hoch ist. Dreischeibenstruktur, hydraulische Verriegelung, volle Steifigkeit.

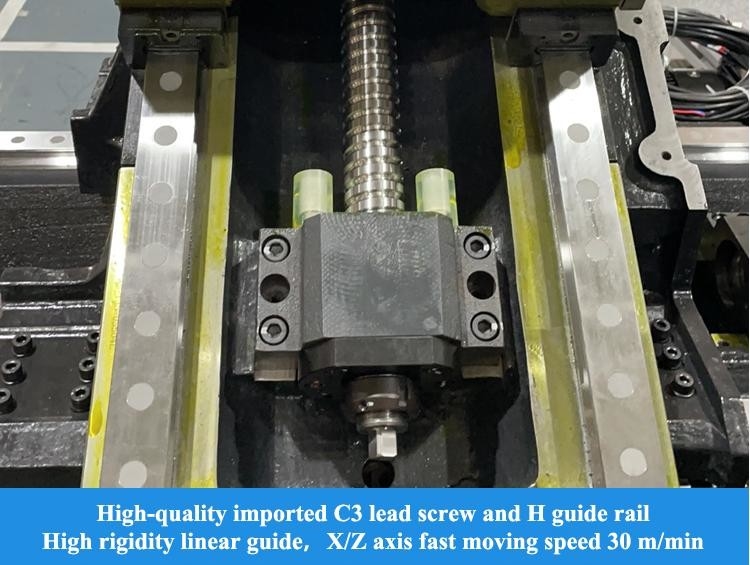

* Feed-Struktur
Die lineare Führungsschiene wird verwendet, um die Steifigkeit, Stabilität und Lebensdauer der Führungsschiene zu optimieren, während die beiden Achsen mit 30 m/min schnell sind und die Bearbeitungseffizienz höher ist. Die X-Achse übernimmt die vorgespannte Struktur, um den Einfluss der Temperatur auf die Genauigkeit zu reduzieren und die Stabilität der Bearbeitungsgenauigkeit zu verbessern;

Kleinteilebearbeitung HTC16H Metall-Schrägbett-CNC-Drehmaschine SMTCL Horizontale CNC-Drehmaschine 1

Branchenanwendung:

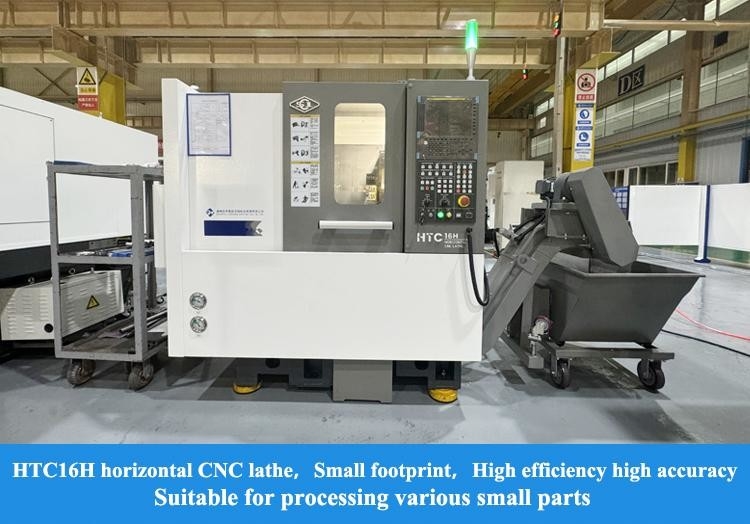

Die CNC-Horizontaldrehmaschine der Serie HTC16H ist ein kleines CNC-Produkt, das auf der Grundlage langjähriger Technologieakkumulation und Erfahrung unserer Fabrik für die Herstellung von CNC-Drehmaschinen entwickelt und hergestellt wurde, um sich an die Marktnachfrage anzupassen. Die Werkzeugmaschine zeichnet sich durch wirtschaftliche, effiziente, energiesparende Eigenschaften, hohe Positioniergenauigkeit und einfache Wartung aus und ist das Produkt erster Wahl für die Drehbearbeitung kleiner Komponenten in Branchen wie Kraftfahrzeugen, Eisenwaren und Elektronik usw.

Kleinteilebearbeitung HTC16H Metall-Schrägbett-CNC-Drehmaschine SMTCL Horizontale CNC-Drehmaschine 2

Produktparameter:
Artikel
Einheit
HTC16H(Q)
Maximaler Drehdurchmesser
mm
Φ 160
Maximale Drehlänge
mm
160
Maximaler Schaukeldurchmesser über dem Bett
mm
Φ 420
Maximaler Schwenkdurchmesser über dem Schlitten
mm
Φ 160










Spindel
Spindelnasentyp

A2-5​
Innendurchmesser des Vorderlagers
mm
Φ 90
Spindelkegel und Lochgröße

1:20 ; Φ 62
Durchmesser des Spindellochs
mm
Φ 56
Maximaler Stangendurchmesser
mm
Φ44
Standardfuttergröße
Zoll
6
Maximale Spindeldrehzahl
U/min
5000
Nenndrehmoment der Spindel
Nm
35 (2000 U/min)
Maximales Spindeldrehmoment
Nm
70 (1500 U/min)
Ausgangsleistung des Hauptmotors kontinuierlich/15 Minuten
kW
7,5 /1 1


Zwei Achsen
Eilganggeschwindigkeit der X/Z-Achse
m/min
30
X-Achsen-Verfahrweg
mm
145
Z-Achsen-Verfahrweg
mm
205





Werkzeugrevolver
Werkzeugrevolvertyp

Horizontaler Servo-Werkzeughalter mit 8 Stationen
Höhe der Werkzeugrevolvermitte
mm
63
Wiederholgenauigkeit bei der Indexierung des Werkzeugrevolvers
Sek.
±1,6
Wenn Sie das Werkzeug von der Werkzeug-CD in der Nähe auswählen könnten

Ja

Kühlung und Spanabfuhr
Druck der Kühlpumpe
Bar
1.5
Durchfluss der Kühlpumpe
L/Min
30
Fassungsvermögen des Wassertanks
L
70
Spänefördererform

Kettenplattentyp




Andere
Abstand der Spindelmitte von der Bettunterseite
mm
926
Nettogewicht der Werkzeugmaschine
kg
2600
Gesamtleistungskapazität
kVA
23
Abmessungen der Werkzeugmaschine (Länge x Breite x Höhe)
mm
1750 × 1580 × 1650
Standardkonfiguration:

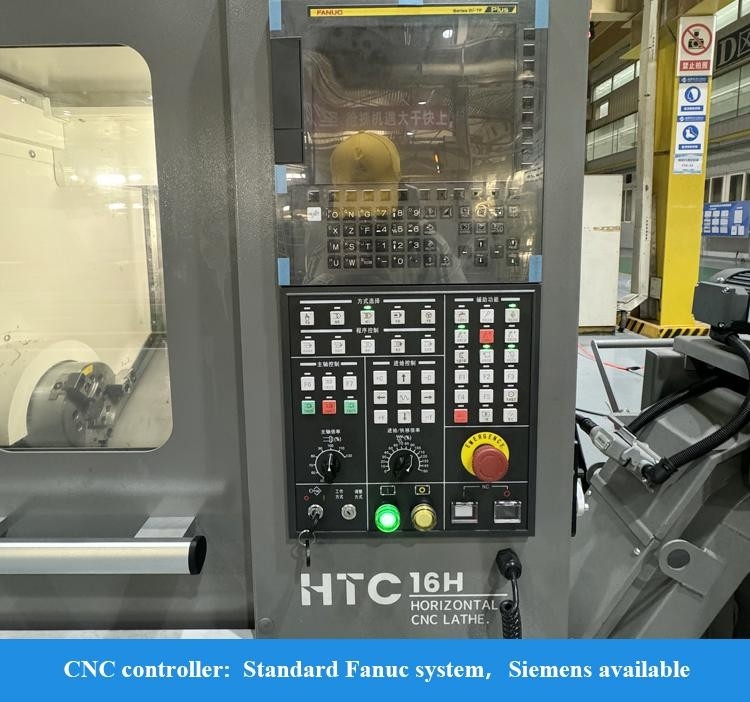

1, FANUC-0i-TF Plus (5) System (H/S-Serie)
2, GSK988TA-System (Q-Serie)
3, Hülsenspindel
4, Hohlfutter-Ölzylinder
5,8-Stationen-Servo-Werkzeugwagen

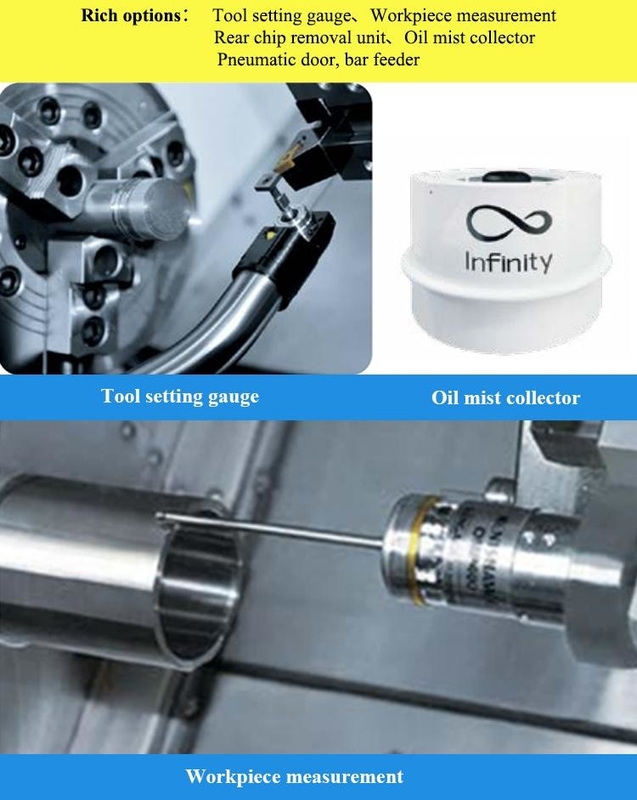

Optionale Konfiguration:
1, Siemens-System
2, Werkzeugeinstelllehre
3,12-Stationen-Servo-Werkzeugwagen
4, Werkstückmessung
5, Elektrowerkzeugwagen
6, Ölnebelabscheider
7, Hintere Spanentfernungseinheit
8, Erkennung von Werkzeugschäden
9,Pneumatische Tür

Testartikel
Nationaler Standard
Werksnorm
Genauigkeit des bearbeiteten Werkstücks
IT6
IT6
Rundheit des bearbeiteten Werkstücks
0,005 mm / Ф3 2 mm
0,00 2 mm / Ф40 mm
Konsistenz des bearbeiteten Werkstücks
0,015 mm / 1 05 mm
0,008 mm / 1 2 0 mm
Ebenheit des bearbeiteten Werkstücks
0,015 mm / Ф 12,0 mm
0,0 06 mm / Ф 1 00 mm
Oberflächenrauheit des bearbeiteten Werkstücks
Ra 1,6μm
Ra 1,25 μm
Positionierungsgenauigkeit
X-Achse
0,022 mm
0,008 mm
Z-Achse
0,022 mm
0,008 mm
Wiederholen Sie die Positionierungsgenauigkeit
X-Achse
0,006 mm
0,004 mm
Z-Achse
0,006 mm
0,004 mm

UNSER Service:

Stellen Sie sicher, dass Sie eine qualitativ hochwertige Maschine erhalten
1. Alle Teile müssen überprüft werden

2. Über 100 Produktionsprozesskontrollen
3. Über 200 Prüfpunkte
4. Musterverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Auslieferung
Warum Sie uns wählen sollten:
◆ Höchstes Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle
◆ Über 30 Jahre Forschungs- und Entwicklungsgeschichte, das Unternehmen wurde 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Designkapazitäten
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Junge aktive Vertriebsmitarbeiter und Ingenieure für sofortigen Service (24 Stunden online)
◆ Modernisierung des Mechanismus im Hinblick auf Ergonomie und einfache Wartung
◆ Unser Strukturdesignprinzip: einfache Wartung und Installation, niedrige Wartungskosten, keine Beeinträchtigung der Produktion
Über uns:
Kleinteilebearbeitung HTC16H Metall-Schrägbett-CNC-Drehmaschine SMTCL Horizontale CNC-Drehmaschine 3
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd hat seinen Sitz in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschinen, vertikale Bearbeitungszentren, horizontale Bearbeitungszentren, Portalbearbeitungszentren, Fünf-Achsen-Bearbeitungszentren, Dreh-Fräszentren und verschiedene andere CNC-Geräte. Wir verfügen über mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Spitzenniveau erreicht.
Unser Werk blickt auf eine über 80-jährige Geschichte in der Herstellung von Werkzeugmaschinen zurück. Hier wurden die erste Drehmaschine, Bohrmaschine und Bohrmaschine geboren. Sie gehören zu den führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und sind der größte Werkzeugmaschinenhersteller in China. Zu den Werkzeugmaschinenprodukten zählen Automobile, Luftfahrt, neue Energie, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Branchen. Wir haben es uns zur Aufgabe gemacht, unseren Kunden auf der ganzen Welt Werkzeugmaschinen mit führender Technologie, hoher Qualität und gutem Service anzubieten!
Unsere Fabrik:
Kleinteilebearbeitung HTC16H Metall-Schrägbett-CNC-Drehmaschine SMTCL Horizontale CNC-Drehmaschine 4

FAQ:

Q1. Sind Sie ein Handelsunternehmen oder ein produzierendes Unternehmen?

Wir sind ein produzierendes Unternehmen.
Q2. Was sind die Hauptprodukte Ihres Unternehmens?
Wir haben uns auf alle Arten von Maschinen spezialisiert, wie z. B. CNC-Drehmaschinen, CNC-Fräsmaschinen, vertikale Bearbeitungszentren, konventionelle Drehmaschinen, Bohrmaschinen, Radialbohrmaschinen und so weiter.
Q3. Können Sie eine kundenspezifische Maschine oder eine SPM (Spezialmaschine) bereitstellen?
Ja, wir bieten unseren Kunden intelligente CNC-Lösungen zur Steigerung der Effizienz.
F4: Wie lauten Ihre Garantiebedingungen?
Wir liefern für einen Zeitraum von 12 Monaten Ersatz für Teile, die sich als defekt erweisen.
beginnend mit dem Frachtbriefdatum der Maschine.
F5. Was sind die Dienstleistungen?
Pr-Sales: Maßgeschneiderte Lösungen, Planung und Design; Eins-zu-eins-Service
Kundendienst: 7 Tage 24 Stunden Online-Service, Fernführung der Installation, Andocken an das Softwaresystem des Kunden
F6: Warum sollten Sie sich für Ihr Unternehmen entscheiden?
Produkte aus der Entwicklung, Konstruktion, Herstellung, Montage des gesamten Produktionsprozesses sind
erfolgt zwischen Werken mit einer vollständigen Produktionskette, die Ihre zuverlässigste Garantie darstellt.
F7: Kann Ihr Unternehmen technisches Personal zu unserem Unternehmen schicken und unsere Mitarbeiter ins Ausland schicken?
Wir können diese Art von Service anbieten. Wenn die Maschinen am Installationsort des Käufers eintreffen, können wir rechtzeitig Maschinenbau- und Elektrotechniker zur Installation gemäß dem Zeitplan des Käufers entsenden. All dies kann im Vertrag angegeben und aufgeführt werden. Der Verkäufer wird mit dem Käufer bei der Visa- und Einreisevorbereitung zusammenarbeiten, bevor er ins Ausland geht.
F8: Wie lauten die Zahlungsbedingungen?
T/T 30 % Anzahlung bei Bestellung, 70 % Restzahlung vor Versand. Unwiderrufliches Akkreditiv auf Sicht
