Beschreibung des Produkts:

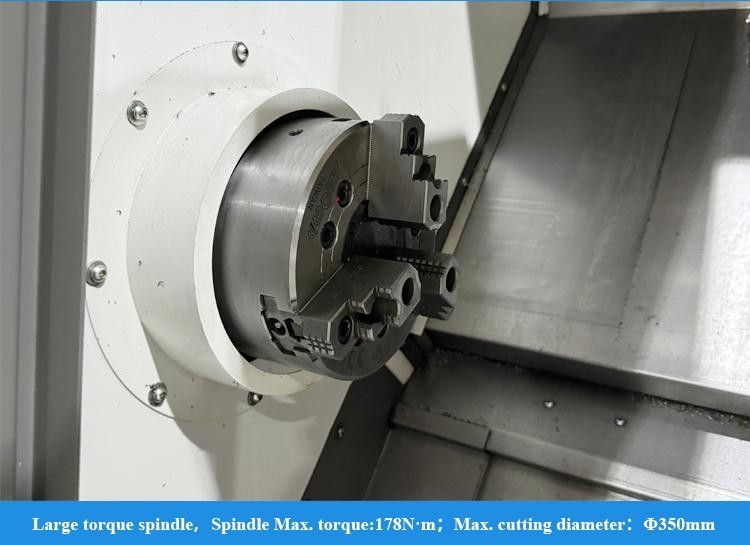

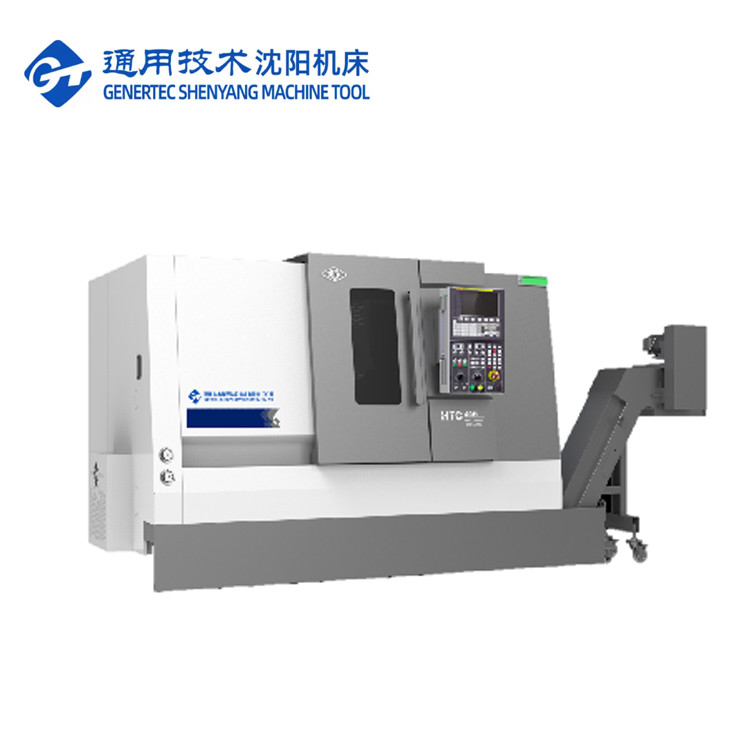

Hochpräzisions-CNC-Drehwerk HTC40Hm Großspindel Drehmoment 178N.m Schrägbett CNC-Drehmaschine mit Y-Achse
Das horizontale Drehzentrum des HTC40Hm wurde durch wissenschaftliche Analyse, Optimierung und fortschrittliche Fertigungs- und Testtechnologien zusammengebaut und verbessert.Es hat eine ausgezeichnete Schneidleistung und kann den Bearbeitungsanforderungen verschiedener Drehteile entsprechen. Ausgestattet mit einem servo angetriebenen Turm, kann es Verarbeitungsverfahren wie Drehen, Fräsen und Bohren realisieren. Es kann auch mit einem servo angetriebenen Heckstockmodul ausgestattet werden.Der Heckstock kann mit hoher Geschwindigkeit ohne Aufprall fest ansteckenEs verfügt über eine hohe Bearbeitungsgenauigkeit und eine gute Stabilität und eignet sich für die Verarbeitung von Teilen in vielen Branchen.
Eigenschaften des Produkts:
1"Hoch Effizienz"
- mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W
- Split-Servo-Schwanzstock
- Hochgeschwindigkeitsbewegung mit zwei Achsen
- Optionale Y-Achsenkonfiguration zur Erreichung einer mehrsequenzigen integrierten Verarbeitung
2"Hoch Präzision"
- Schraube mit hoher Präzision
- Technologie zur Fehlerkompensation
- Quantifizierung von Prozessnormen
- Strenge Kontrollnormen
3,Hohe Steifigkeit
- Maschinenbetten und andere Schlüsselgussstücke aus hochwertigem Gusseisen
- Einheit mit großer Spannweite
- mit einer Breite von nicht mehr als 30 mm
- Kleine Spindelkonstruktion
Einzelheiten des Produkts:
Schnelle Bewegungsgeschwindigkeit: 30 m/min
Der Servomotor ist durch eine Kupplung direkt mit der Kugelschraube verbunden, wodurch die Zwischenverbindungen verringert und eine leere Übertragung erreicht wird.Die X- und Z-Achsen-Lenkleinen übernehmen importierte lineare Rollgeleiter, um eine hohe Steifigkeit zu gewährleisten, gute dynamische Leistung und Genauigkeit, erhöhen die Betriebsgeschwindigkeit und verbessern die Produktionseffizienz.

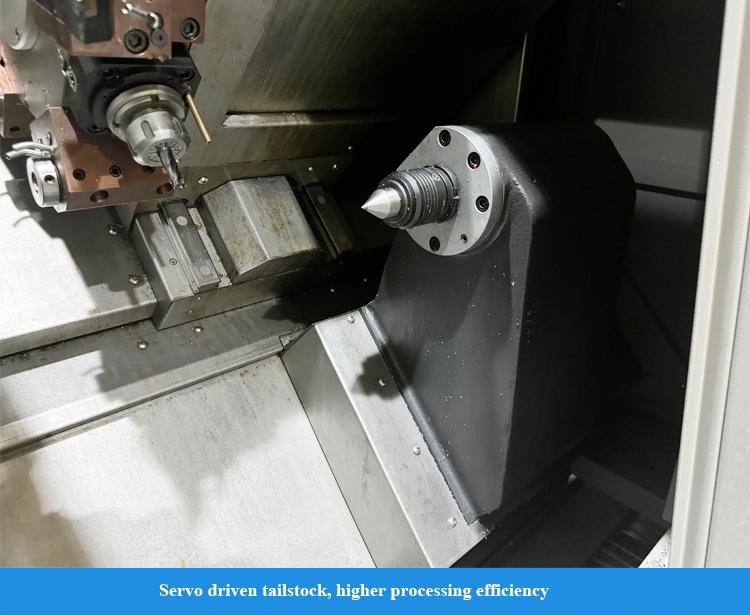

Split Servo Tailstock
Der Heckstock kann optional servodriven bewegt werden.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,, so dass sich der Heckstock schnell an das Werkstück nähert und ohne Aufprall strafft, und kann Echtzeit-Feedback zur Straffungsposition liefern.Es hat einen oberen und einen unteren Split-Tailstock.,einfache Anpassung der Genauigkeit und Verbesserung der Wartungsleistung.
Doppel feststehende Vorspannungsstruktur
Die X-Achse entwickelt eine doppelte feste Stützkonstruktion und verwendet eine vorgezogene Schraube, um die vorgezogene Verformung und den Temperaturanstieg effektiv auszugleichen.Es arbeitet mit einer speziellen Dichtung Struktur, um den Temperaturanstieg der Schraube zu reduzieren, wodurch eine hohe Präzision und hohe Präzision der Werkzeugmaschinenzufuhrstabilität erreicht wird
Y-Achsenkonfiguration
Die optionale Y-Achsenkonfiguration, kombiniert mit einem BMT-betriebenen Turm, einer hochpräzisen C-Achsenstruktur und einer Vielzahl von angetriebenen Werkzeughaltern, ermöglicht eine komplexe Oberflächenbearbeitung mit einer Installation.
Hochpräzise Kugelschraube
Es verwendet hochwertige importierte Schraube der Klasse C3 und Führungsschiene der Klasse H und wird direkt von einem Servomotor angetrieben, um eine hervorragende Betriebsgenauigkeit zu erzielen.
Sattel gegen Biegen
Die Spannweite der Leitbahnen ist verhältnismäßig vergrößert, die Bewegungsstruktur optimiert,Der Hauptkörper des Sattels ist bogenförmig ausgelegt, um die allgemeine Steifigkeit wichtiger Komponenten zu gewährleisten..

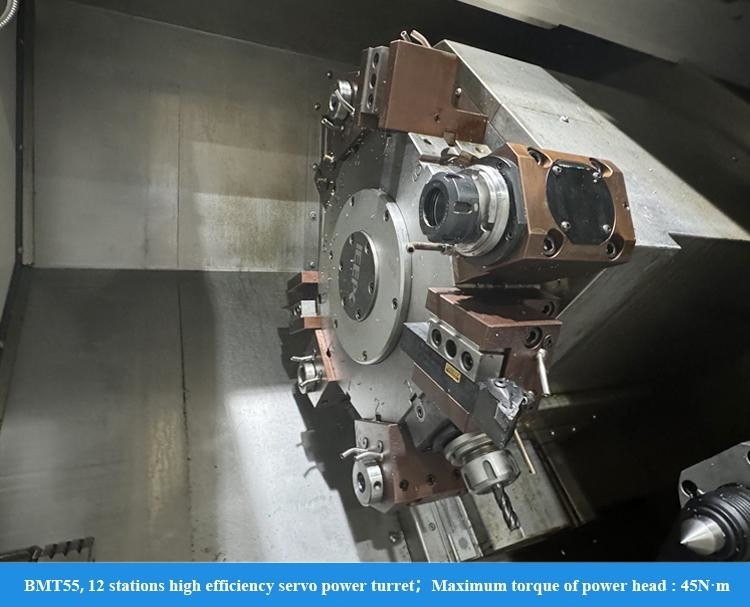

Effizienter Servo-Turm
Standard BMT-Schnittstelle, Verbindung mit hoher Steifigkeit; das Werkzeug wird durch die Schnittstelle DIN1809 angetrieben, die eine zuverlässige Übertragung und eine geringe Ausfallrate aufweist; der Antriebsmotor ist seitlich montiert und kompakt in der Struktur;Sie ist mit einer hochpräzisen C-Achse und einer Bremsvorrichtung ausgestattet, um eine hocheffiziente integrierte Verarbeitung von Drehen, Fräsen und Bohren zu erreichen.
Innenkühlwerkzeughalter
Optionales internes Kühlwerkzeughalter und Wasserauslass aus dem Werkzeugzentrum realisieren eine effiziente Chipentfernung während der inneren Lochbearbeitung und gewährleisten die Verarbeitungsqualität
Fähigkeit zur angetriebenen Werkzeugfräsen
Werkstücksmaterial: HT200
Werkzeugmodell: Fräsmaschine F20 mit quadratischer Schulter
Kühlzustand: Wasserkühlung
Kapazität zur Bohrung mit angetriebenem Werkzeug
Werkstücksmaterial: HT200
Werkzeugmodell: F16 Drehbohrer
Kühlzustand: Wasserkühlung
Produktparameter:
| Projekt |
Einheit |
Der Wert der Verbrennungsmenge ist zu messen. |
Der Wert der Verbrennungsmenge ist zu messen. |
| Max, ich schneide. |
mm |
Φ350 |
Φ350 |
| Max.Schnittlänge |
mm |
450 |
950 |
| Max. Schwimmen. Über dem Bett. |
mm |
Φ560 |
Φ560 |
| Max. Schwimmbad. Auf der Rutsche |
mm |
Φ350 |
Φ350 |
| Spindel |
|
|
|
| Modell mit Spindelnase |
|
A2 bis 6 |
A2 bis 6 |
| Vorderlager Innendia. |
mm |
100 |
100 |
| Spindel-Stäbe und Lochgröße |
|
1:20"Φ70 |
1:20"Φ70 |
| Diagramm des Spindelloches |
|
Φ65 |
Φ65 |
| Max. Bar-Tag. |
mm |
Φ50 |
Φ50 |
| Drehzahlbereich der Spindel |
r/min |
4500 |
4500 |
| Nenndrehmoment der Spule |
N·m |
130 ((800r/min) |
130 ((800r/min) |
| Spindel Max. Drehmoment |
N·m |
230 ((600r/min) |
230 ((600r/min) |
| X/Z-Achse |
|
|
|
| Schnelle Bewegung der X/Z-Achse |
m/min |
30 |
30 |
| X-Achsenbewegung |
mm |
220 |
220 |
| Z-Achsenfahrt |
mm |
510 |
1000 |
| Hinterhalt |
|
|
|
| Reisen der Schwanzbestände |
mm |
500 |
500 |
| Rückenstockantriebsmethode |
|
Hydraulischer Antrieb |
Hydraulischer Antrieb |
| Schwanzstock-Kopf-Loch-Kopf |
Morsezeichen |
MT-5 |
MT-5 |
| Turm |
|
|
|
| Turm-Typ |
|
Horizontale 12-Stations-Türmmaschine |
Horizontale 12-Stations-Türmmaschine |
| Mittelhöhe |
mm |
100 |
100 |
| Genauigkeit der Wiederholung der Positionierung durch Turmindexing |
- Ich weiß. |
± 16 |
± 16 |
| Werkzeuggröße |
mm |
25 |
25 |
| Wenn ich ein Werkzeug in der Nähe wählen könnte |
|
- Ja, das ist es. |
- Ja, das ist es. |
| Schnittstelle für den Kraftwerkzeughalter |
|
BMT55 |
BMT55 |
| Max. Bohrleistung |
mm |
16 mal 0.2 |
16 mal 0.2 |
| Max. Fräsleistung |
mm |
14 × 10 × 40 |
14 × 10 × 40 |
| Max. Abtaktkapazität |
mm |
M12x1.5 |
M12x1.5 |
| Andere |
|
|
|
| Abstand zwischen Spindelmitte und Boden |
mm |
1050 |
1050 |
| Nettogewicht der Werkzeugmaschine |
Weigerung |
4200 |
4750 |
|
Anmerkung: Die in der Tabelle angegebenen Parameter dienen lediglich als Referenz.
Standardkonfiguration:

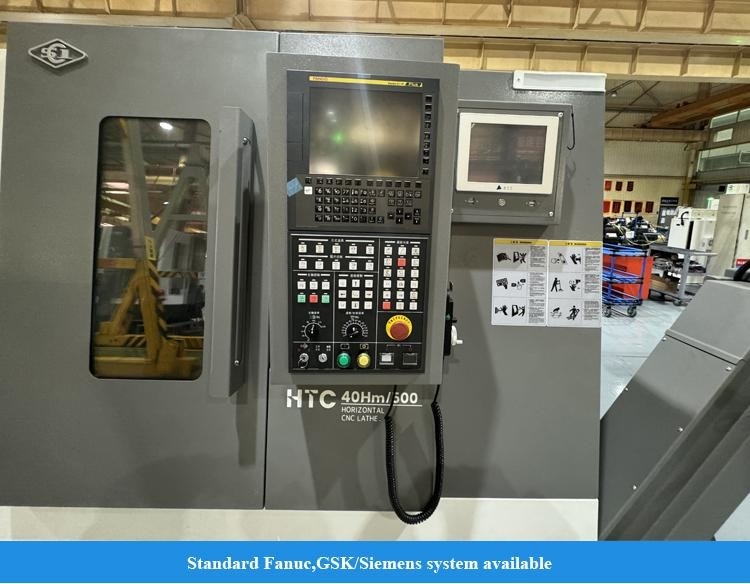

- FANUC-0i-TF Plus (5) System (Serie Hm/Sm)
- GSK988TA-System (Qm-Serie)
- mit einer Breite von mehr als 20 mm
- Hohler Scheckölflasche
- Horizontale 12-Stations-Werkzeugträger für Kraftwerkzeuge
|
