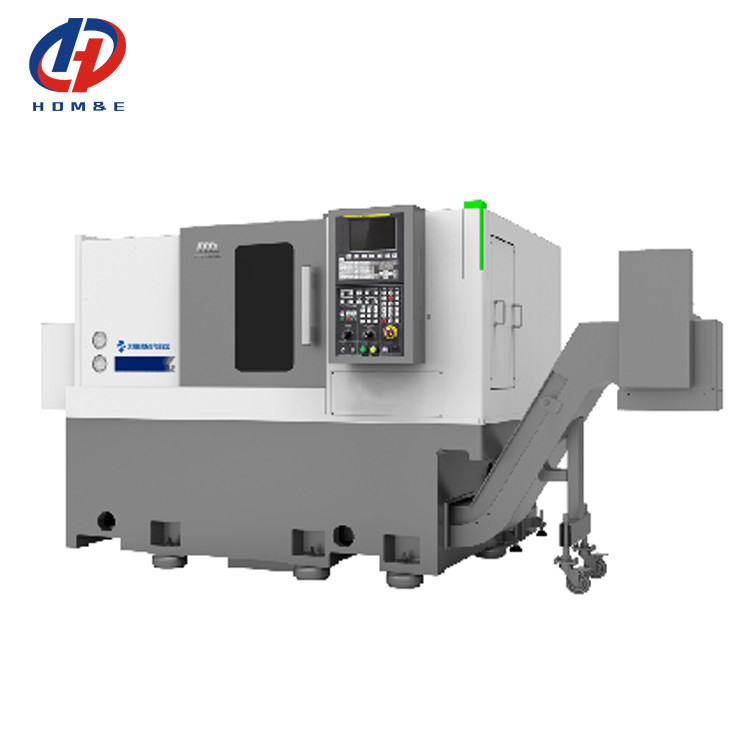

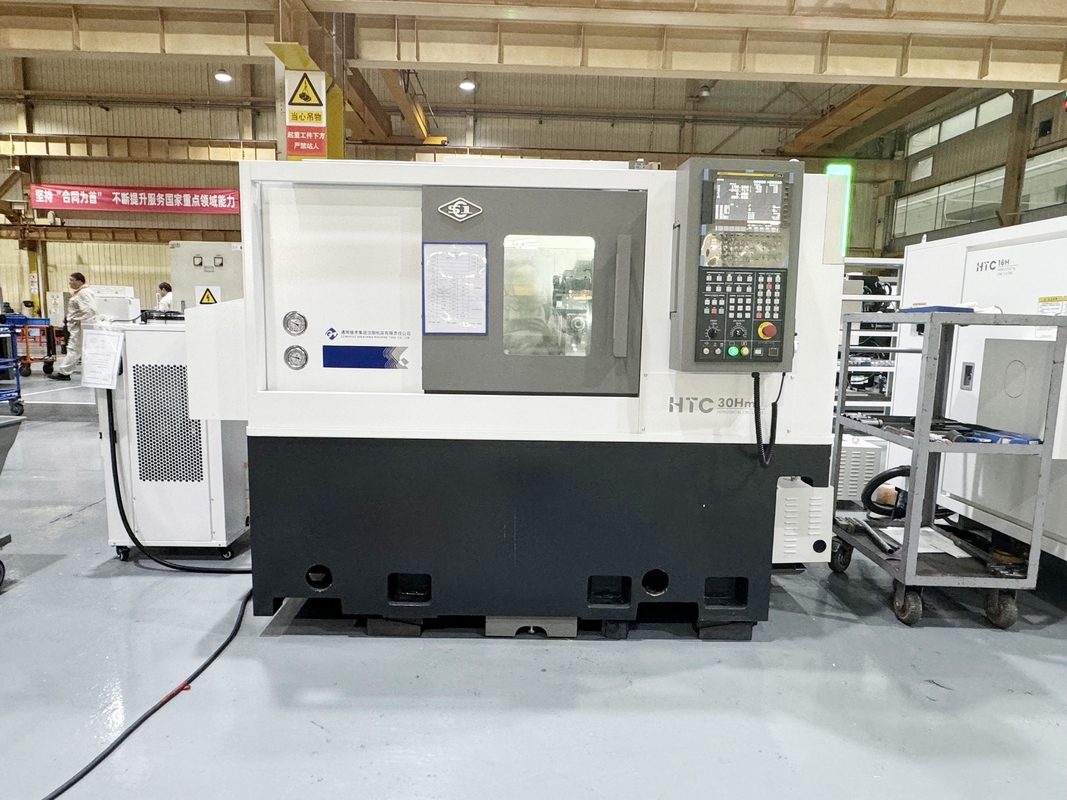

Horizontal CNC Drehzentrum HTC30Hm BMT45 12-fach angetriebene Revolver Servo Reitstock Drehzentrum mit Y-Achse
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | HTC30Hm |
|---|---|---|---|
| CNC oder nicht: | CNC | Schlüsselwort: | Horizontale CNC-Drehzentrale |
| Max.Cutting-Länge: | 450mm | Max. Schnittdurchm.: | 250mm |
| Max. Schwimmdurchmesser über dem Bett: | 420mm | Verfahrweg der X-Achse: | 140mm |
| Verfahrweg der Z-Achse: | 500mm | Spindelgeschwindigkeit: | 4500 R/min |
| Hervorheben |
HTC30Hm Horizontales Drehzentrum,CNC Horizontale Drehzentrale,12 Stationen Horizontale Drehstelle |
||
Beschreibung des Produkts
HTC30HmDie Serie von horizontalen Drehzentren wird mit fortschrittlicher Fertigungstechnologie montiert, verifiziert und verbessert. Sie verfügen über eine gute Zerspanungsleistung und können die Bearbeitungsanforderungen verschiedener Drehteile erfüllen. Die Werkzeugmaschine ist mit einer C-Achse, einem angetriebenen Werkzeughalter usw. ausgestattet, die verschiedene Bearbeitungsverfahren wie Drehen, Fräsen und Bohren realisieren können.
Hm-Serieist ein hocheffizientes Produkt, das eine multifunktionale Hochleistungsbearbeitung ermöglicht. Es zeichnet sich durch hohe Bearbeitungspräzision und ausgezeichnete Stabilität aus und erfüllt die Bearbeitungsanforderungen von Automobilen, Wasserpumpenmotoren und anderen Industrien.
- Hocheffizienter angetriebener Werkzeughalter mit Servoantrieb
- Geteilter angetriebener Reitstock mit Servoantrieb
- Hohe Eilganggeschwindigkeit der beiden Achsen
- Optionale Y-Achsen-Konfiguration zur integrierten Mehrsequenzbearbeitung
- Hochpräzise vorgespannte Schraube
- Fehlerkompensationstechnologie
- Quantifizierung von Prozessstandards
- Strenge Inspektionsstandards
- Maschinenbett und andere wichtige Gussstücke aus hochwertigem Gusseisen

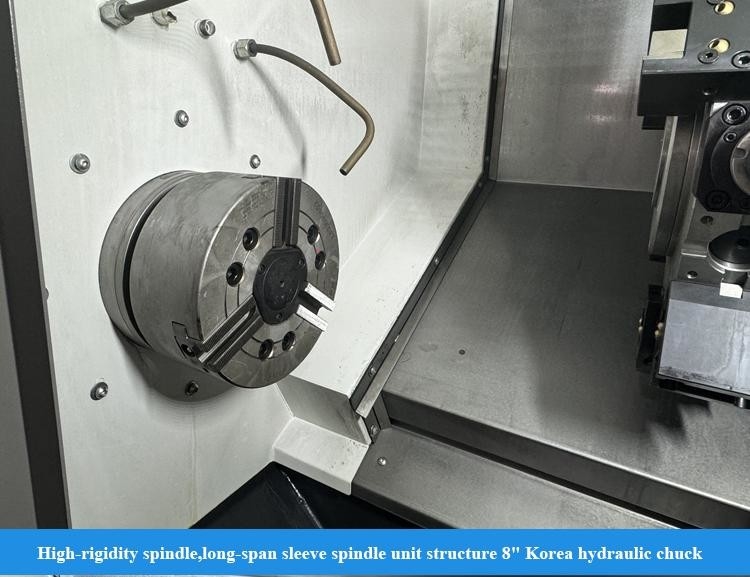

- Spindeleinheit mit großer Spannweite
- Bogensattel gegen Verbiegen
- Kleiner Spindelaufbau-Reitstock
Der Servomotor ist über eine Kupplung direkt mit der Kugelumlaufspindel verbunden, wodurch Zwischenglieder reduziert und eine spielfreie Übertragung erreicht wird. Die Führungen der X- und Z-Achse verwenden importierte Linearkugelführungen, um hohe Steifigkeit, gute dynamische Leistung und Genauigkeit zu gewährleisten, die Betriebsgeschwindigkeit zu erhöhen und die Produktionseffizienz zu verbessern.

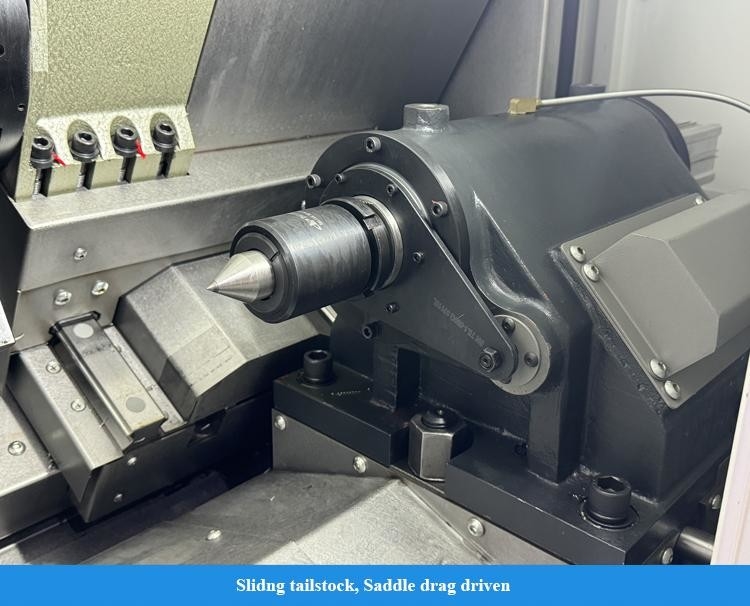

Der Reitstock kann optional servoangetrieben bewegt werden, was die Bewegungsgeschwindigkeit und die Klemmkraft des Reitstocks präzise steuern und flexibel an die Bearbeitungsanforderungen anpassen kann, sodass sich der Reitstock stoßfrei schnell dem Werkstück nähert und klemmt. Er kann Echtzeit-Feedback über die Klemmposition geben und die Effizienz der Produktionsumstellung verbessern. Er verfügt über einen oberen und unteren geteilten Reitstock, was die Einstellung der Genauigkeit erleichtert und die Wartungseffizienz verbessert.
Die X-Achse verfügt über eine doppelte feste Stützstruktur und verwendet eine vorgespannte Schraube, um Vorspannungsverformungen und Verformungen durch Temperaturanstieg effektiv auszugleichen. Sie arbeitet mit einer speziellen Dichtungsstruktur zusammen, um den Temperaturanstieg der Schraube zu reduzieren und so eine hohe Präzision und Stabilität der Werkzeugmaschinen-Vorschubbewegung zu erreichen.
Optionale Y-Achsen-Konfiguration, kombiniert mit einem angetriebenen BMT-Revolver, einer hochpräzisen C-Achsen-Struktur und einer Vielzahl von angetriebenen Werkzeughaltern, kann komplexe Oberflächenbearbeitung mit einmaliger Installation realisieren.

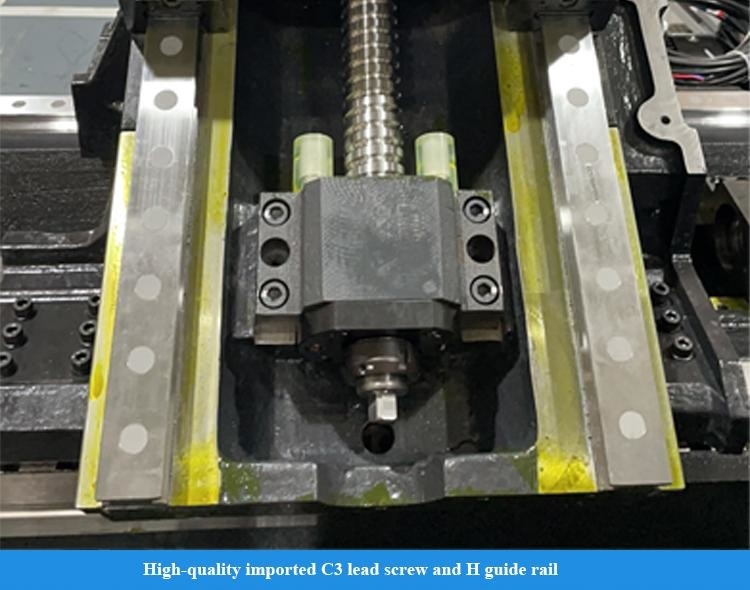

Sie verwendet eine hochwertige importierte C3-Kugelumlaufspindel und eine H-Führungsschiene und wird direkt von einem Servomotor angetrieben, um eine ausgezeichnete Betriebsgenauigkeit zu erzielen.
Die Spannweite der Führungsschienen ist sinnvoll vergrößert, die Struktur des Bewegungssystems ist optimiert und der Hauptkörper des Maschinenbettsattels ist bogenförmig gestaltet, um die Gesamtsteifigkeit wichtiger Komponenten zu gewährleisten.

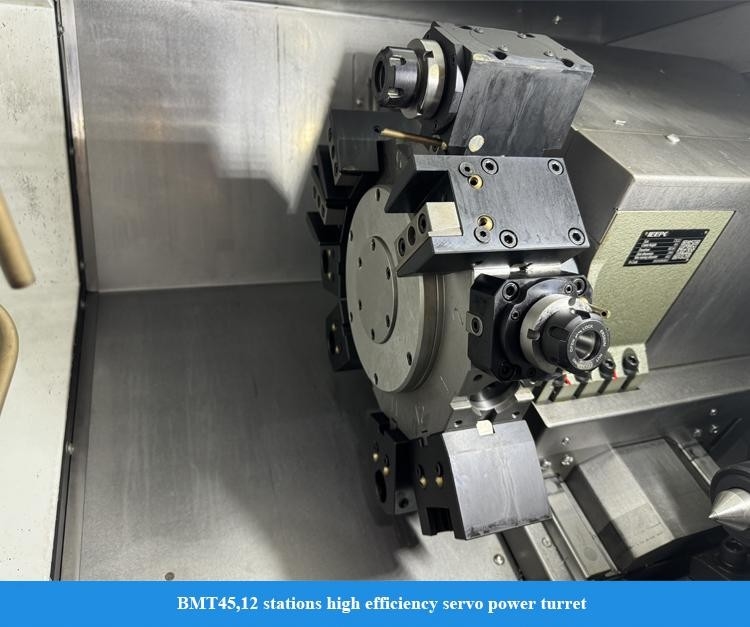

Standard-BMT-Schnittstelle, hochsteife Verbindung; das Werkzeug wird über die DIN1809-Schnittstelle angetrieben, was eine zuverlässige Übertragung und eine geringe Ausfallrate aufweist; der Antriebsmotor ist seitlich montiert und kompakt aufgebaut; er ist mit einer hochpräzisen C-Achse und einer Bremsvorrichtung ausgestattet, um eine hocheffiziente integrierte Bearbeitung von Drehen, Fräsen und Bohren zu realisieren.
Optionaler interner Kühlwerkzeughalter und Wasserauslass aus dem Werkzeugzentrum ermöglichen eine effiziente Spanabfuhr bei der Bearbeitung von Innenbohrungen und gewährleisten die Bearbeitungsqualität
Werkstückmaterial: HT200
Werkzeugmodell: Ф20 Schaftfräser
Kühlstatus: Wasserkühlung
Werkstückmaterial: HT200
Werkzeugmodell: Ф16 Spiralbohrer
Kühlstatus: Wasserkühlung
| Projekt | Einheit | HTC 30Hm |
|---|---|---|
| Max. Schnittdurchmesser. | mm | Φ250 |
| Max. Schnittlänge | mm | 450 |
| Max. Drehdurchmesser über Bett | mm | Φ420 |
| Max. Drehdurchmesser auf Schlitten | mm | Φ280 |
| Spindel | ||
| Spindelnasenmodell | A2-6 | |
| Innendurchmesser des vorderen Lagers. | mm | 100 |
| Spindelkegel und Bohrungsgröße | 1:20;Φ70 | |
| Durchmesser der Spindelbohrung | Φ65 | |
| Max. Stangendurchmesser. | mm | Φ50 |
| Standard-Spannfutterdurchmesser | Zoll | 8 |
| Spindeldrehzahlbereich | U/min | 4500 |
| Nenndrehmoment der Spindel | Nm | 110(769 U/min) |
| Max. Drehmoment der Spindel | Nm | 180(576 U/min) |
| Hauptmotorabgabeleistung kontinuierlich/15 min. | kW | 9/11 |
| X/Z-Achse | ||
| X/Z-Achse Eilgang | m/min | 30 |
| X-Achsen-Verfahrweg | mm | 140 |
| Z-Achsen-Verfahrweg | mm | 500 |
| Reitstock | ||
| Reitstockverfahrweg | mm | 500 |
| Reitstock-Antriebsmethode | Schlittenzug | |
| Reitstock-Hülsenverfahrweg | mm | 100 |
| Reitstock-Hülsendurchmesser | mm | Φ100 |
| Reitstock-Kegelbohrungskegel | Morse | MT-5 |
| Revolver | ||
| Revolvertür | Horizontaler 12-Stationen-Angetriebener Revolver | |
| Spitzenhöhe | mm | 100 |
| Wiederholgenauigkeit der Revolver-Indexierung | Sek. | ±1.6 |
| Werkzeuggröße | mm | 25 |
| Wenn Werkzeug in der Nähe gewählt werden kann | ja | |
| Angetriebener Werkzeughalter-Schnittstelle | BMT45 | |
| Max. Bohrdurchmesser | mm | 14*0.15 |
| Max. Fräsdurchmesser | mm | 12*8*45 |
| Max. Gewindedurchmesser | mm | M10*1.5 |
| Sonstiges | ||
| Abstand zwischen Spindelmitte und Boden | mm | 926 |
| Nettogewicht der Werkzeugmaschine | kg | 3500 |
| Gesamtmaße (LxBxH) | mm | 2295*1680*1650 |
| Hinweis: Die in der Tabelle angegebenen Parameter dienen nur als Referenz. Bei Änderungen beziehen Sie sich bitte auf das tatsächliche Produkt. | ||

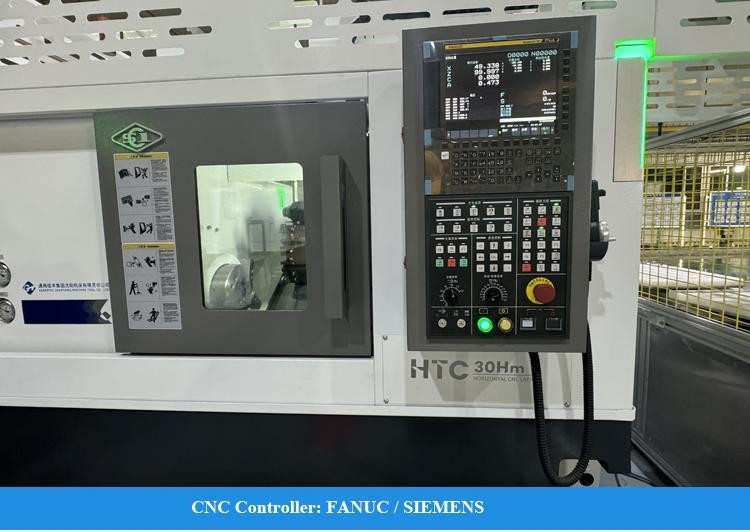

- FANUC-0i-TF Plus (5) System (Hm/Sm Serie)
- GSK988TA System (Qm Serie)
- Hülsenspindel
- Hohles Spannfutter-Zylinder
- Horizontaler 12-Stationen-Angetriebener Werkzeugschlitten
- Jedes Teil muss inspiziert werden
- Über 100 Prozesskontrollen in der Produktion
- Über 200 Prüfpunkte
- Musterbearbeitung jeder Maschine
- 72 Stunden Probelauf vor Lieferung
- Höchstes Qualitätsbewusstsein, Kundenwünsche stehen an erster Stelle
- Über 30 Jahre F&E-Geschichte, das Unternehmen wurde 1993 gegründet
- High-Tech-Hersteller mit Forschungs- und Entwicklungskapazitäten
- Stabiles und ausgereiftes Liefersystem
- Junges, aktives Vertriebs- und Ingenieurteam für sofortige Dienstleistungen (24 Stunden online)
- Mechanische Aufrüstung nach Ergonomie und einfacher Wartung
- Unser Strukturdesignprinzip: einfache Wartung und Installation, kostengünstige Wartung, beeinträchtigt die Produktion nicht
Shanghai HD M&E Tech Co., Ltd. hat seinen Sitz in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschinen, vertikale Bearbeitungszentren, horizontale Bearbeitungszentren, Portalbearbeitungszentren, Fünf-Achsen-Bearbeitungszentren, Dreh-Fräszentren und verschiedene andere CNC-Ausrüstungen. Wir verfügen über mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das internationale Spitzenniveau erreicht.
Unsere Fabrik hat eine über 80-jährige Geschichte in der Herstellung von Werkzeugmaschinen. Die erste Drehmaschine, Bohrmaschine und Langlochbohrmaschine wurden hier geboren. Sie sind einer der führenden Hersteller in der chinesischen Werkzeugmaschinenindustrie und der größte Werkzeugmaschinenhersteller in China. Die Werkzeugmaschinenprodukte decken die Automobil-, Luftfahrt-, neue Energie-, Baumaschinen-, Schiffs-, Pumpenventil-, Lager-, 3C-Elektronik-, Formenbau- und andere Industrien ab. Unsere Mission ist es, unseren Kunden weltweit Werkzeugmaschinen mit führender Technologie, hoher Qualität und gutem Service anzubieten!
Wir sind ein Produktionsunternehmen.
Wir sind spezialisiert auf alle Arten von Maschinen, wie CNC-Drehmaschinen, CNC-Fräsmaschinen, vertikale Bearbeitungszentren, konventionelle Drehmaschinen, Bohrmaschinen, Radialbohrmaschinen und so weiter.
Ja, wir bieten unseren Kunden intelligente CNC-Lösungen zur Steigerung der Effizienz.
Wir liefern Ersatzteile, die sich innerhalb von 12 Monaten ab dem Datum des Frachtbriefs der Maschine als defekt erweisen.
Vorverkauf: Kundenspezifische Lösungen, Planung und Design; Eins-zu-eins-Service
Nachverkauf: 7 Tage 24 Stunden Online-Service, Fernanleitung zur Installation, Anbindung an das Kundensoftwaresystem
Die Produkte werden vom Entwicklung, Design, Herstellung und der Montage des gesamten Produktionsprozesses zwischen Werken mit einer vollständigen Produktionskette durchgeführt, was Ihre zuverlässigste Garantie ist.
Wir können diese Art von Service anbieten. Wenn die Maschinen am Installationsort des Käufers eintreffen, können wir rechtzeitig Maschinenbau- und Elektroingenieure entsenden, um die Installation gemäß dem Zeitplan des Käufers durchzuführen. All dies kann im Vertrag angeboten und aufgeführt werden. Der Verkäufer wird mit dem Käufer zusammenarbeiten, um das Visum und die Installationsvorbereitungen vor der Ausreise zu regeln.
T/T 30% Anzahlung bei Bestellung, 70% Restzahlung vor Versand. unwiderrufliches Akkreditiv bei Sicht
