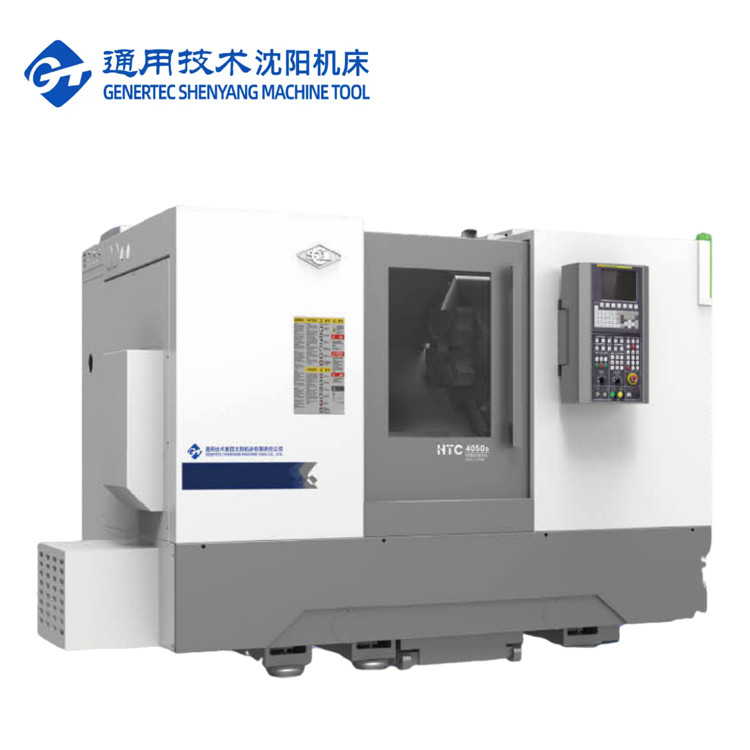

CNC-Dreh- und Fräsmaschine HTC4050s Hohe Präzision 0,003 mm CNC-Drehmaschine
Markenbezeichnung:
SMTCL
Modellnummer:
HTC 4050s
Herkunftsort:
China
Zertifizierung:
CE ISO certification
Mindestbestellmenge:
1
Lieferfähigkeit:
50 Stück pro Monat
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | HTC 4050s |
|---|---|---|---|
| CNC oder nicht: | CNC | Schlüsselwort: | Slant-Bett CNC-Drehmaschine |
| Max. Drehzahl der Spindel (rpm): | 4'000 Drehzahlen pro Stunde | Fahrt (X-Achse): | 210 |
| Fahrt (Z-Achse): | 550 | Maximaler Drehdurchmesser: | Φ600 |
| Höchstdrehlänge: | 500 | Maximaler Schwung über das Bett: | Φ600 |
| Maximaler Schwung über die Rutsche: | Φ320 | ||
| Hervorheben |
CNC-Drehmaschine mit hoher Präzision,HTC4050s CNC Drehmaschine,0.003mm CNC Drehmaschine |
||
Beschreibung des Produkts
Produktbeschreibung:
SMTCL Dreh- und Fräsmaschine HTC4050s Hochpräzise 0,003 mm Kombi-Drehmaschine CNC-Drehmaschinen
Das Produkt dient zahlreichen Zwecken und Funktionen.
Das Produkt hat einen „Durchbruch“ in der Präzisionsbearbeitung im u-Bereich erzielt.
Die Genauigkeit wird auf 60 % der nationalen Anforderung reduziert und die wiederholte Positioniergenauigkeit erreicht0,003 mm.
Das Produkt nimmt eine „führende Position“ in der Branche in Bezug auf die Zerspanungsparameter ein. Das Produkt zeichnet sich durch die Verbesserung von fünf Schlüsselparametern des Hauptmotors, des Servo-Spindelmotors, des Werkzeugschlittens, des Werkzeugrevolvers und der Spindeldrehzahl aus und bietet eine höhere Bearbeitungskapazität.
Produktdetails:
Gesamt-Hülsenspindel
Das Produkt verfügt über einen Einzelspindelkopf, verwendet eine Gesamtspindeleinheit, reduziert den Leistungsverlust der mechanischen Übertragung und zeichnet sich durch schnelles und stabiles Anlaufen, geringe Temperaturerhöhung, geringe thermische Verformung und hohe Genauigkeit aus.
Integral geneigter Werkzeugmaschinengrundkörper
Das Produkt verwendet einen 45° Integral-Grundkörper und ein optimiertes Rippendesign und bietet eine bessere Spanabfuhr und höhere Steifigkeit.

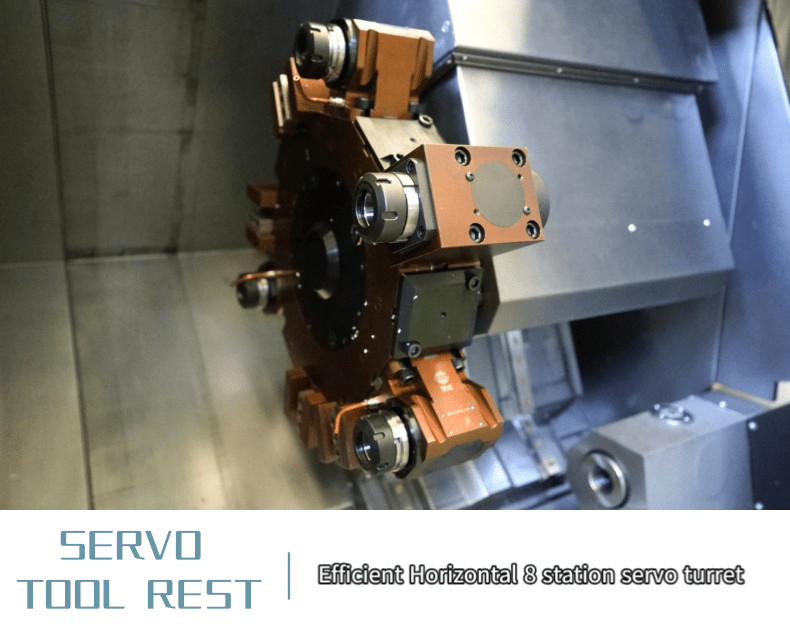

Hochsteifer Servo-WerkzeugrevolverDas Produkt wird auf einen 100er-Mitten-Hochservo-Werkzeugrevolver aufgerüstet und zeichnet sich durch verstärkte Schwerzerspanungsleistung, hohe Werkzeugwechsel-Positioniergenauigkeit und Werkzeugwechsel in Vorwärts-/Rückwärtsrichtung aus.

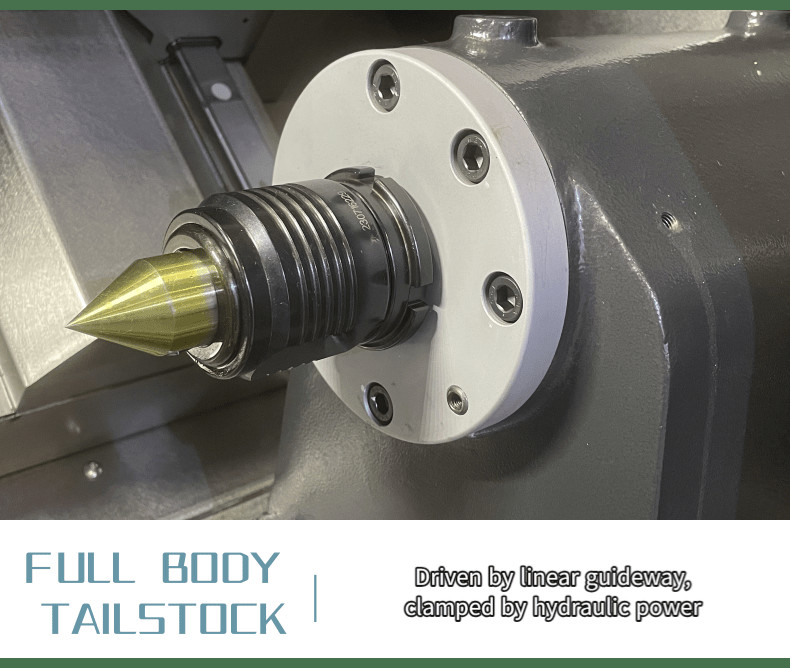

Mehrere Reitstockkonfigurationen
Das Produkt verwendet einen Gleitschienen-Reitstock und kann mit einem hydraulischen Reitstock und einem Servo-Reitstock konfiguriert werden, um unterschiedlichen Anforderungen gerecht zu werden.
Hochsteife 2-Achsen-ZuführungX-Achse und Z-Achse verwenden einen Servomotor zum Antrieb, und die Direktkopplung mit der Kugelumlaufspindel wird durch eine elastische Wellenkupplung realisiert, die Führungsschiene der beiden Achsen verwendet eine Rollenführungsschiene, so dass die Tragfähigkeit höher ist und die Schwerzerspanungsleistung der Werkzeugmaschine verstärkt wird.
Höheres Spindeldrehmoment
Das Produkt ist mit einem Standard-15/18,5-kW-Hauptmotor ausgestattet, das Spindeldrehmoment beträgt 284 Nm, und das maximal optionale Spindeldrehmoment beträgt 500 Nm.
Produktparameter:
|
Artikel
|
Einheiten
|
HTC4050s
|
|
Maximaler Schwingdurchmesser über dem Bett
|
mm
|
Φ600
|
|
Maximale Schnittlänge
|
mm
|
500
|
|
Maximaler Schneiddurchmesser
|
mm
|
Φ400
|
|
Maximaler Schwingdurchmesser über dem Planschlitten
|
mm
|
Φ320
|
|
Spindelnasentyp und -code
|
-
|
A2-8
|
|
Spindelbohrungsdurchmesser
|
mm
|
Φ80
|
|
Spindeldrehzahlbereich
|
U/min
|
50-4000
|
|
30 Minuten / Dauerbetrieb
|
kW
|
18,5/15
|
|

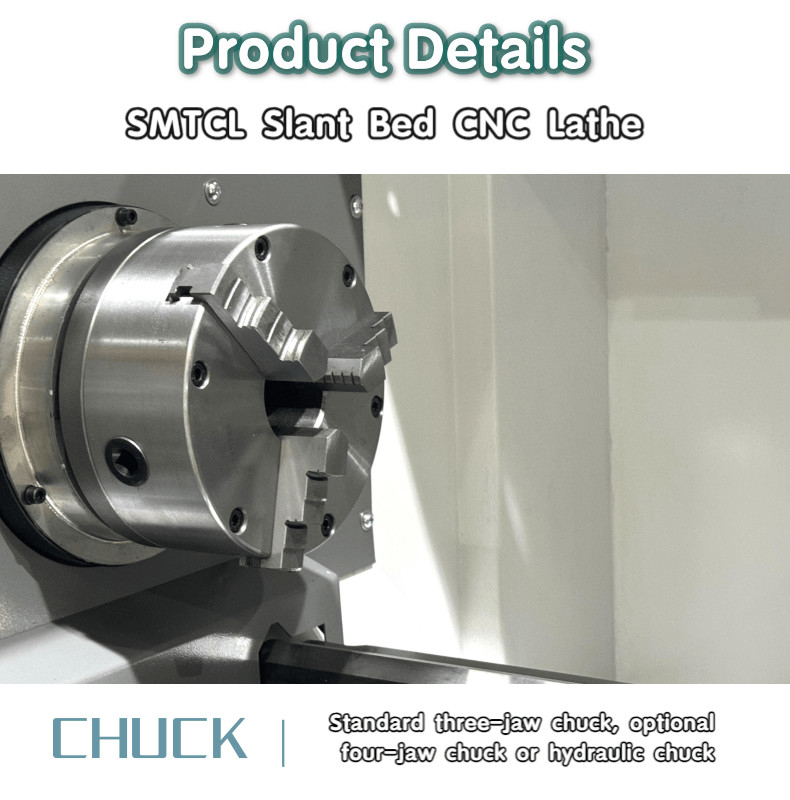

Futterdurchmesser/Typ
|
Zoll
|
8"
|
|
Eilganggeschwindigkeit der X-Achse
|
m/min
|
30
|
|
Eilganggeschwindigkeit der Z-Achse
|
m/min
|
30
|
|
X-Achsen-Verfahrweg
|
mm
|
210
|
|
Z-Achsen-Verfahrweg
|
mm
|
550
|
|
Werkzeuggröße
|
|
Horizontaler 8-fach-Servo-Werkzeugrevolver
|
|
Zylindrischer Drehmeißel
|
mm
|
25*25
|
|
Reitstockverfahrweg
|
mm
|
350
|
|
Reitstockhülsenverfahrweg
|
mm
|
100
|
|
Reitstockspindelkonus
|
Morse
|
5# hydraulischer Reitstock, manuelle Verriegelung
|
|
Bohrstangendurchmesser
|
mm
|
Φ40/Φ32/Φ25/Φ20
|
|
Ob der Werkzeugkopf bequem ausgewählt werden kann
|
-
|
ja
|
|
Scheibenwerkstücke
|
kg
|
200
|
|
Wellenteile
|
kg
|
500
|
|
Maschinengewicht
|
kg
|
4200
|
|
Gesamtabmessung (L*B*H)
|
mm
|
2940*1810*1975
|
Industrieanwendung:
Werkstückmuster
1. Äußerer Kugelkäfig, innerer Kugelkäfig, Rotorwelle, Differentialgehäuse,
2. Zahnwelle, Nockenwelle, Turbolader-Rotorwelle, Halbwelle,
3. Plattenrolle, Kolbenstange, Kreuzwelle, Lenkwelle.
UNSER SERVICE:
1. Montage und Inbetriebnahme vor der Auslieferung
2. Reaktion innerhalb von 24 Stunden und Bearbeitung des Problems.
3. 1 Jahr kostenloser Reparaturservice (nur keine menschlichen Schäden).
4. Gesamtlagerlösung bereitgestellt
Warum uns wählen:
◆ Top-Qualitätsgefühl, Kundenwünsche stehen an erster Stelle
◆ 30 Jahre + F&E-Geschichte, das Unternehmen wurde 1993 gegründet
◆ High-Tech-Hersteller mit Forschungs- und Entwicklungskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Junge, aktive Vertriebsmitarbeiter und Ingenieure für sofortigen Service (24 Stunden online)
◆ Modernisierung der Mechanik nach ergonomischen Gesichtspunkten und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, kostengünstige Wartung, keine Beeinträchtigung der Produktion
◆ 30 Jahre + F&E-Geschichte, das Unternehmen wurde 1993 gegründet
◆ High-Tech-Hersteller mit Forschungs- und Entwicklungskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Junge, aktive Vertriebsmitarbeiter und Ingenieure für sofortigen Service (24 Stunden online)
◆ Modernisierung der Mechanik nach ergonomischen Gesichtspunkten und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, kostengünstige Wartung, keine Beeinträchtigung der Produktion
Über uns:
Willkommen bei uns!
Shanghai HD M&E Tech Co., Ltd. befindet sich in Shanghai, China. Wir sind spezialisiert auf CNC-Drehmaschinen, vertikale Bearbeitungszentren, horizontale Bearbeitungszentren, Portalbearbeitungszentren, Fünf-Achsen-Bearbeitungszentren, Dreh-Fräs-Zentren und verschiedene andere CNC-Geräte. Wir haben mehr als 200 Arten von Werkzeugmaschinen. Die Qualität und Technologie der Produkte haben das international fortgeschrittene Niveau erreicht.
SMTCL und SYMG Groupist unsere kooperierende Fabrik. Sie hat über 80 Jahre Erfahrung in der Herstellung von Werkzeugmaschinen. Die erste Drehmaschine, Bohrmaschine und Ausbohrmaschine wurden hier geboren. Sie gehören zu den führenden Unternehmen der chinesischen Werkzeugmaschinenindustrie und sind der größte Werkzeugmaschinenhersteller in China. Die Werkzeugmaschinenprodukte decken Automobile, Luftfahrt, neue Energien, Baumaschinen, Schiffe, Pumpenventile, Lager, 3C-Elektronik, Formen und andere Industrien ab. Wir haben uns die Aufgabe gestellt, unseren Kunden auf der ganzen Welt Werkzeugmaschinen mit führender Technologie, hoher Qualität und gutem Service anzubieten!
Unsere Fabrik:
Ausstellung:
FAQ:
Q1. Sind Sie ein Handelsunternehmen oder ein produzierendes Unternehmen?
Wir sind ein produzierendes Unternehmen.
Q2. Was sind die Hauptprodukte Ihres Unternehmens?
Wir sind auf alle Arten von Maschinen spezialisiert, wie z. B. CNC-Drehmaschinen, CNC-Fräsmaschinen, vertikale Bearbeitungszentren, konventionelle Drehmaschinen, Bohrmaschinen, Radialbohrmaschinen usw.
Q3. Können Sie eine kundenspezifische Maschine oder SPM (Sondermaschine) anbieten?
Ja, wir bieten unseren Kunden Smart-CNC-Lösungen, um die Effizienz zu steigern.
Q4: Was sind Ihre Garantiebedingungen?
Wir liefern Ersatzteile, die sich für einen Zeitraum von 12 Monaten als defekt erweisen,
ab dem Datum des Frachtbriefs der Maschine.
ab dem Datum des Frachtbriefs der Maschine.
Q5. Was sind die Dienstleistungen?
Vorverkauf: Kundenspezifische Lösungen, Planung und Design; One-to-One-Service
Nach dem Verkauf: 7 Tage 24 Stunden Online-Service, Fernanleitung zur Installation, Andocken mit dem Kundensystem
Vorverkauf: Kundenspezifische Lösungen, Planung und Design; One-to-One-Service
Nach dem Verkauf: 7 Tage 24 Stunden Online-Service, Fernanleitung zur Installation, Andocken mit dem Kundensystem
Q6: Warum sollten Sie sich für Ihr Unternehmen entscheiden?
Produkte von der Entwicklung, dem Design, der Herstellung, der Montage des gesamten Produktionsprozesses werden
in Werken mit einer kompletten Produktionskette durchgeführt, was Ihre zuverlässigste Garantie ist.
in Werken mit einer kompletten Produktionskette durchgeführt, was Ihre zuverlässigste Garantie ist.
Q7: Kann Ihr Unternehmen das technische Personal in unser Unternehmen schicken und unsere Mitarbeiter im Ausland anleiten?
Wir können diese Art von Service anbieten. Wenn die Maschinen am Installationsort des Käufers eintreffen, können wir rechtzeitig Maschinenbau- und Elektrotechniker schicken, um sie gemäß dem Zeitplan des Käufers zu installieren. All dies kann im Vertrag zitiert und aufgeführt werden. Der Verkäufer arbeitet mit dem Käufer zusammen, um sich vor der Ausreise um Visa und Installationsvorbereitungen zu kümmern.
Q8: Was sind die Zahlungsbedingungen?
T/T 30 % Anzahlung bei Bestellung, 70 % Restzahlung vor Versand. unwiderrufliches Akkreditiv bei Sicht
