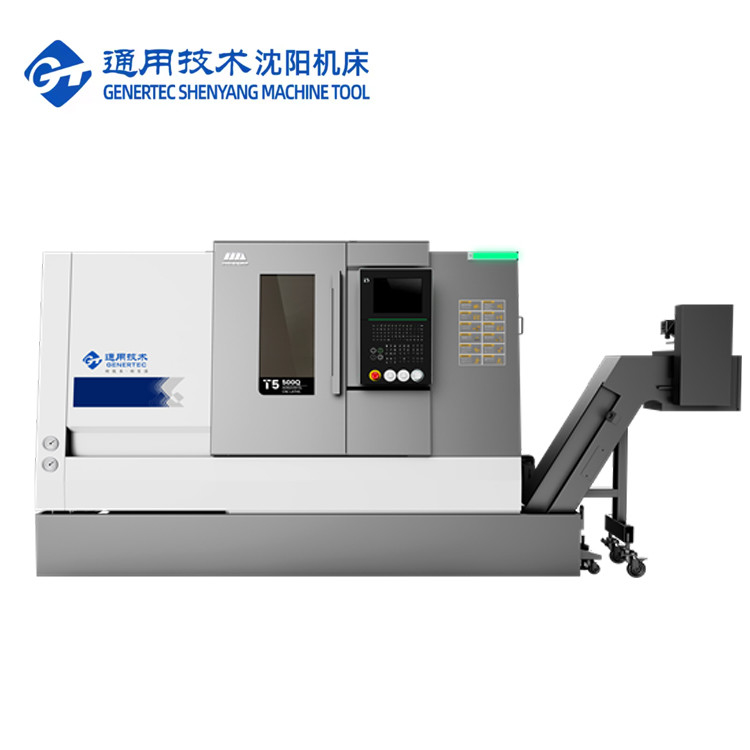

CNC Drehzentrum T5.2-500Q Pump Rotor Welle Verarbeitung SMTCL CNC Drehmaschine
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | T5.2-500Q |
|---|---|---|---|

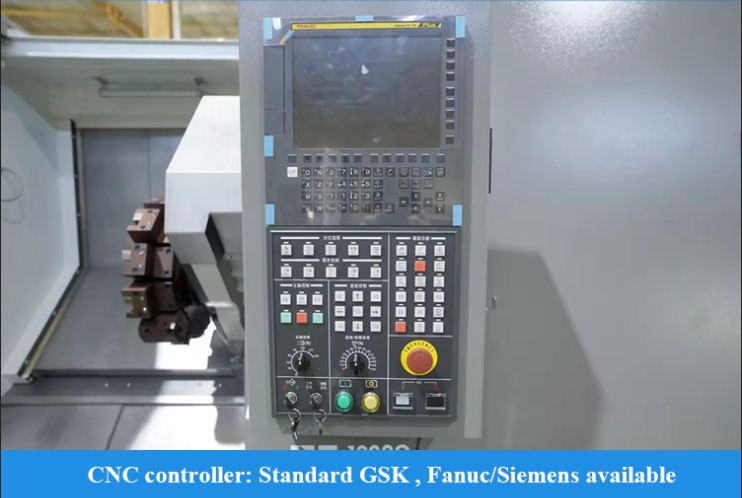

| CNC -Steuerungssystem: | GSK/FANUC/SIEMENS | CNC oder nicht: | CNC |
| Schlüsselwort: | Slant-Bett Drehmaschine CNC-Maschine | Max. Schwingen über das Bett: | Φ560 |
| Max. Schwenken über die Rutsche.: | Φ350 | Max. Drehte Länge: | 500 mm |
| Fahrt (X-Achse): | 200 mm | Fahrt (Z-Achse): | 560 mm |
| X/Z-Schnellauffahrt: | 20 m/min | Max. Spindelgeschwindigkeit: | 4500 r.p.m |
| Werkzeugposten: | 8 | ||
| Hervorheben |
SMTCL CNC-Drehmaschinendrehzentrum,T5.2-500Q Intelligente Steuerung CNC-Drehmaschine,Zentrale Drehmaschine mit zwei Spindeln |
||
Beschreibung des Produkts
Produktbeschreibung:

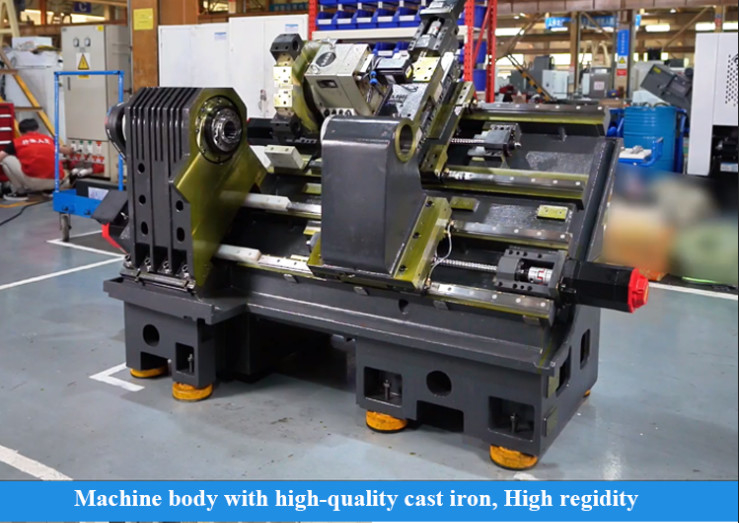

Horizontale CNC-Drehmaschine der Serie T5.2-500Q, kombiniert intelligente Steuerungstechnologie und fortschrittliche Fertigungstechnologie, zeichnet sich durch hohe Präzision, hohe Effizienz und hohe Zerspanungssteifigkeit aus. Die Finite-Elemente-Analyse-Software wird verwendet, um das Design zu optimieren, die Verteilung der Spannungspunkte zu analysieren, die Verformung von Teilen zu reduzieren und die optimale Struktur der gesamten Maschine zu erreichen. Die Hauptgussteile bestehen alle aus hochfesten Gusseisenmaterialien, was die Minimierung von Vibrationen während des Schneidprozesses gewährleistet und die Bearbeitungsgenauigkeit und Schneidstabilität verbessert.
Produktmerkmale:
1,Hohe Präzision
|
Artikel
|
Einheit
|
T5.2-500Q
|
Anmerkungen
|
|
|
Max. Drehdurchmesser
|
mm
|
360
|
|
|
|
Max. Drehlänge
|
mm
|
500
|
Unterschiedliche Vorrichtungsparameter ändern sich
|
|
|
Max. Schwungdurchmesser über Bett
|
mm
|
Φ560
|
|
|
|
Max. Schwungdurchmesser über Planschlitten
|
mm
|
Φ350
|
|
|
|

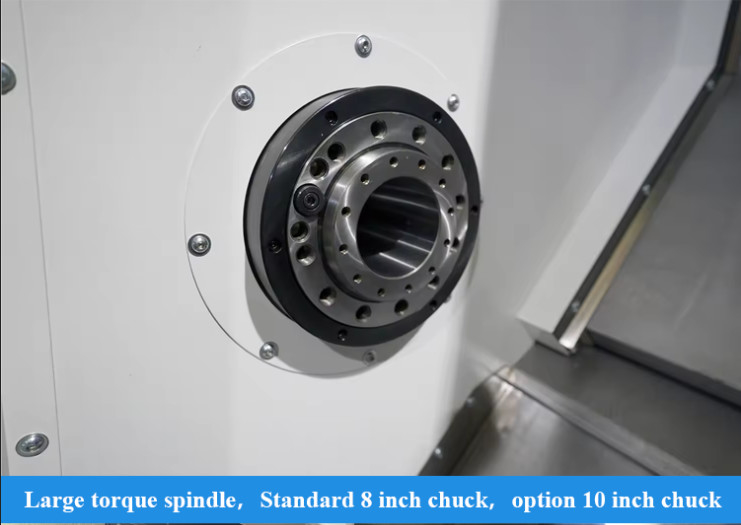

Spindel
|
Art der Spindelnase
|
|
A2-6
|
|
|
Innendurchmesser des vorderen Lagers
|
mm
|
Φ100
|
|
|
|
Konus der Spindelbohrung
|
|
1:20；Φ70
|
|
|
|
Spindelbohrung
|
mm
|
Φ65
|
|
|
|
Max. Stangendurchlass
|
mm
|
Φ50
|
|
|
|
Standard-Futterdurchmesser
|
Zoll
|
8
|
|
|
|
Max. Spindeldrehzahl
|
U/min
|
4500
|
Abhängig von Futter- und Vorrichtungsbeschränkungen
|
|
|
Spindel-Nenndrehmoment
|
Nm
|
136(769 U/min)
|
|
|
|
Max. Spindeldrehmoment
|
Nm
|
245(576 U/min)
|
|
|
|
Ausgangsleistung des Hauptmotors kontinuierlich / 30 Minuten
|
kW
|
11/15
|
Mechanische Spindel
|
|
|
Zwei Achsen
|
Eilgang der X/Z-Achse
|
m/min
|
30
|
|
|
X-Achsen-Verfahrweg
|
mm
|
200 |
|
|
|
Z-Achsen-Verfahrweg
|
mm
|
560 |
|
|
|

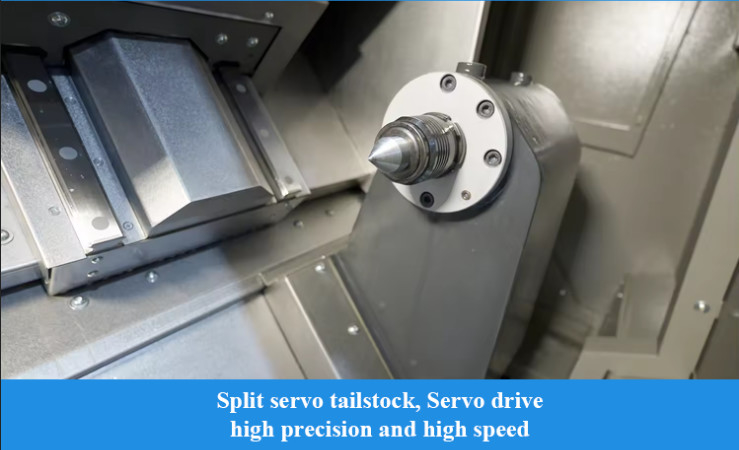

Reitstock
|
Reitstockverfahrweg
|
mm
|
500
|
|
|
Reitstockpinolenkonus
|
Morse
|
MT-5
|
|
|
|
Revolver
|
Revolverform
|
|
Horizontaler 8-fach-Servo-Revolver
|
|
|
Mittenhöhe des Revolvers
|
mm
|
80 |
|
|
|
Wiederholgenauigkeit der Revolverdrehung
|
Sek.
|
±1.6
|
|
|
|
Ob der Werkzeugträger in der Nähe ausgewählt werden kann
|
|
ja
|
|
|
|
Sonstiges
|
Abstand von der Spindelmitte zum Bettboden
|
mm
|
1015
|
|
|
Nettogewicht der Maschine
|
kg
|
4200
|
|
|
|
Gesamtleistungsaufnahme
|
kVA
|
27
|
|
|
|
Gesamtabmessungen (Länge x Breite x Höhe)
|
mm
|
2750×1890×1900
|
Gesamtabmessung
|
|
Industrieanwendung:
UNSER SERVICE:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1. Jedes Teil muss geprüft werden
3. Über 200 Prüfpositionen
4. Musterbearbeitung jeder Maschine
5. 72 Stunden Probelauf vor Auslieferung
◆ 30 Jahre + F&E-Geschichte, das Unternehmen wurde 1993 gegründet
◆ High-Tech-Hersteller mit Forschungs- und Designkapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ Junge, aktive Vertriebsmitarbeiter und Ingenieure für sofortigen Service (24 Stunden online)
◆ Modernisierung der Mechanik nach ergonomischen Gesichtspunkten und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung & Installation, kostengünstige Wartung, keine Beeinträchtigung der Produktion
FAQ:
Q1. Sind Sie ein Handelsunternehmen oder ein produzierendes Unternehmen?
ab dem Datum des Frachtbriefs der Maschine.
Vorverkauf: Kundenspezifische Lösungen, Planung und Design; One-to-One-Service
Nachverkauf: 7 Tage 24 Stunden Online-Service, Fernanleitung zur Installation, Andocken mit dem Kundensoftwaresystem
in Werken mit einer kompletten Produktionskette durchgeführt, was Ihre zuverlässigste Garantie ist.
