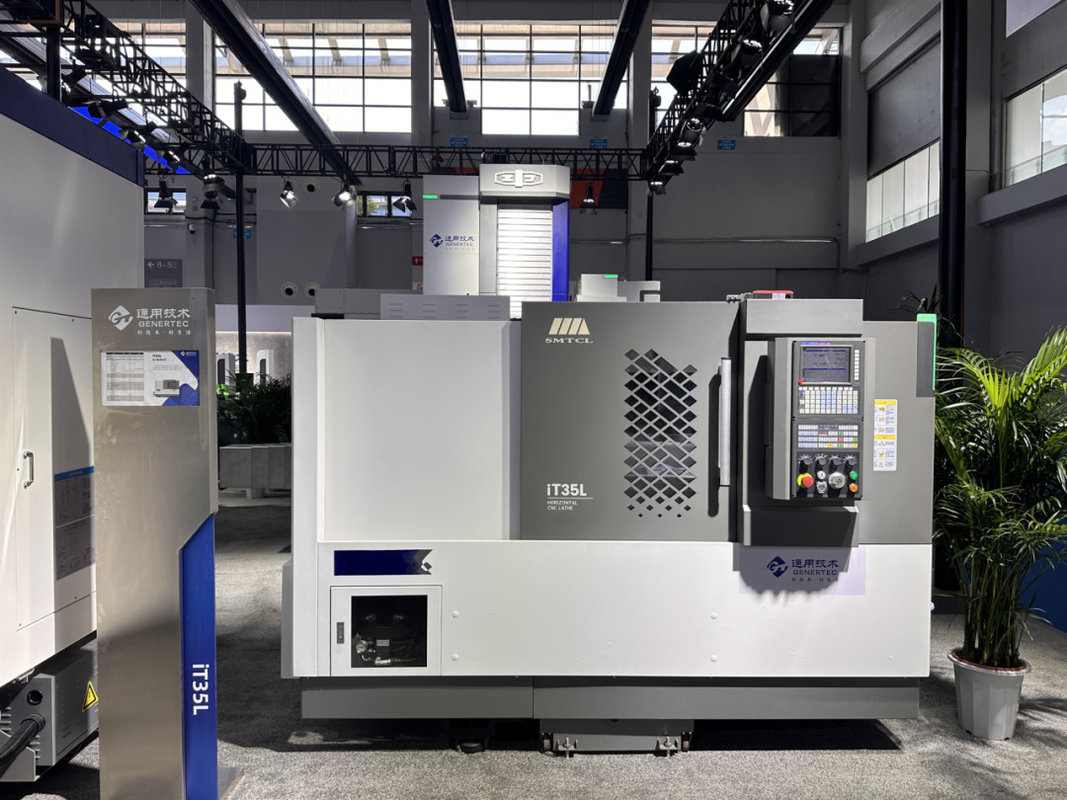

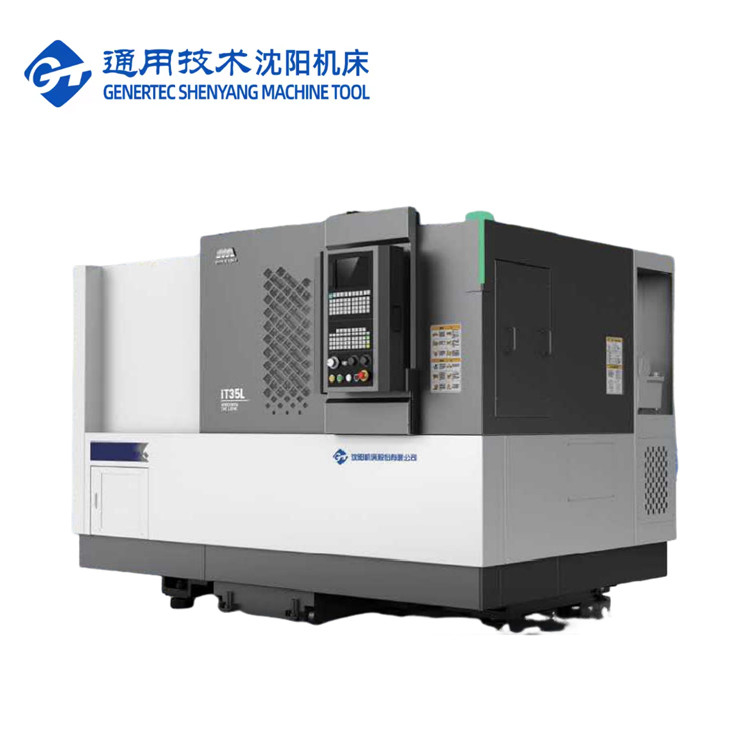

Präzisions-Schrägbett-CNC-Drehmaschine IT35L Hohe Kostenleistung SMTCL CNC-Drehmaschine für Metall
Einzelheiten zum Produkt
| Markenname: | SMTCL | Modellnummer: | iT35L |
|---|---|---|---|

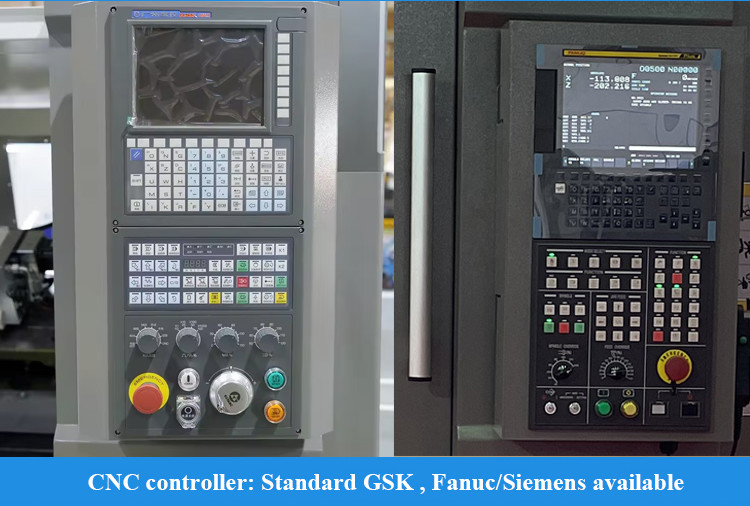

| CNC -Steuerungssystem: | GSK | CNC oder nicht: | CNC |
| Schlüsselwort: | Slant-Bett Drehmaschine CNC-Maschine | Max. Drehlänge (mm): | 500 |
| Max. Drehzahl der Spindel (rpm): | 4'000 Drehzahlen pro Stunde | Fahrt (X-Achse): | 260 |
| Fahrt (Z-Achse): | 510 | Maximaler Drehdurchmesser: | Φ360 |
| Höchstdrehlänge: | 500 | Maximaler Schwung über das Bett: | Φ580 |
| Maximaler Schwung über die Rutsche: | Φ330 | ||
| Hervorheben |
Präzisionsdrehmaschinen,Hochleistungs-CNC-Drehmaschine,Horizontale 8-Stations-Servo-Turm |
||
Beschreibung des Produkts
Beschreibung des Produkts:
SMTCL Präzisionsschrägbetten CNC-Drehmaschine IT35L Hochleistungs-CNC-Drehmaschine für Metall
Slant Bed CNC-Drehmaschine ist eine Art CNC-Drehmaschine mit geneigtem Aufbau.und verbessert die Bearbeitungsgenauigkeit und OberflächenqualitätDie Drehmaschine wird üblicherweise zur Bearbeitung von langen und dünnen Werkstücken, wie zum Beispiel Gewinde, Lager usw., verwendet.kann automatisch die Bearbeitung des Werkstücks abschließen, hat die Eigenschaften hoher Effizienz, Genauigkeit und Zuverlässigkeit.und ist weit verbreitet in der Maschinenherstellung, Automobilindustrie, Luft- und Raumfahrt und andere Bereiche.
Eigenschaften des Produkts:
1,Hohe Steifigkeit
* Finite-Element-Analyse zur Optimierung der gesamten Maschinenstruktur

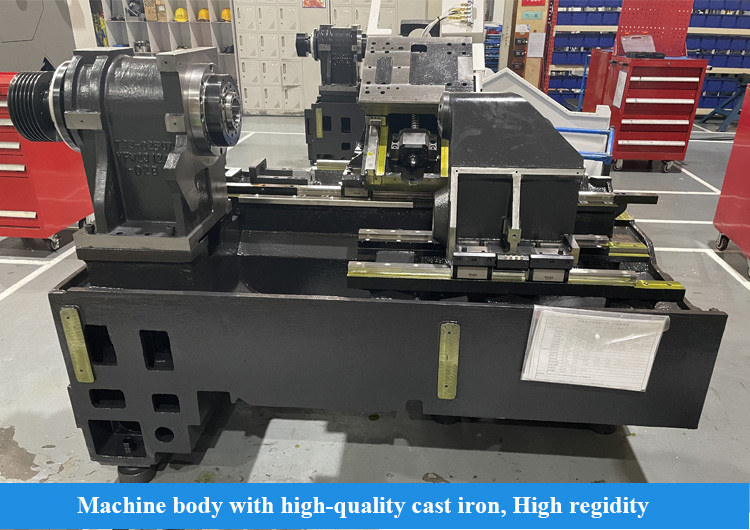

* Das Bett ist aus hochwertigen Gießstoffen mit vernünftiger Bar-Layout

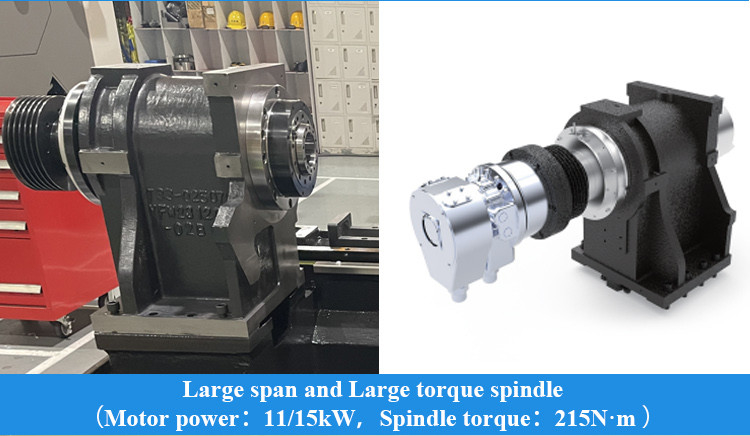

* Konfiguration von großer Spannweite, großer Drehmomentspindel, Verbesserung der Schneidfestigkeit
* Präzisionsschrauben, Verbesserung der Verbindungssteifigkeit
|
Artikel 1
|
Einheit
|
Spezifikation (IT 35L)
|
||
|
Maximaler Drehdurchmesser
|
mm
|
Φ360
|
||
|
Höchstdrehlänge
|
mm
|
500
|
||
|
Maximaler Schwung über das Bett
|
mm
|
Φ580
|
||
|
Maximaler Schwung über die Rutsche
|
mm
|
Φ330
|
||
|
Spindel
|
|
|||
|
Spindelnase
|
mm
|
A2 bis 6
|
||
|
Vordere Lagerblende
|
mm
|
100
|
||
|
Spindel-Stäbe und Lochgröße
|
mm
|
1:20; Φ70
|
||
|
Abweichend von Spindelloch
|
mm
|
Φ65
|
||
|
Maximal täglich
|
mm
|
Φ50
|
||
|

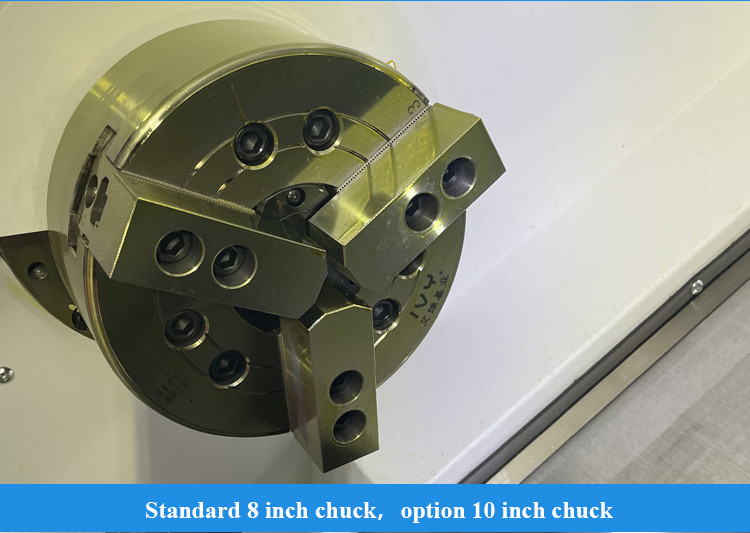

Schlaggröße
|
Zoll
|
8
|
||
|
Drehzahl der Spindel
|
r/min
|
4000
|
||
|
Nenndrehmoment der Spindel
|
Nm
|
158 ((666 r/min)
|
||
|
maximales Drehmoment der Spindel
|
Nm
|
215 ((666 r/min)
|
||
|
maximale Motorleistung kontinuierlich/30min
|
Leistung
|
Die Bibel, 15. 11.
|
||
|
Ernährung
|
|
|||
|
Maximalgeschwindigkeit X/Z
|
m/min
|
30
|
||
|
x-Achsenbewegung
|
mm
|
200
|
||
|
Z-Achsenbewegung
|
mm
|
510
|
||
|

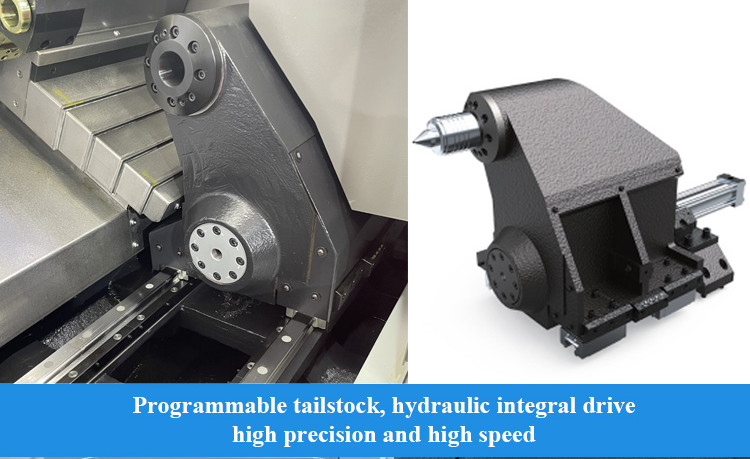

Hinterhalt
|
|
|
||
|
Reisen mit Schwanzbestand
|
mm
|
400
|
||
|
Rückenstockverstärkung
|
Morsezeichen
|
MT-5
|
||
|
Turm
|
|
|||
|
Typ des Turms
|
|
Horizontale 8-Stations-Servo-Turm
|
||
|
Mittelhöhe
|
mm
|
80
|
||
|
Drehposition
|
Die SEC.
|
± 16
|
||
|
Andere
|
|
|||
|
Gewicht
|
KG
|
3600
|
||
|
Gesamtmaße
(L*W*H) |
mm
|
2550 × 1675 × 1760
|
||
Anwendung in der Industrie:
Unser Dienst:
Stellen Sie sicher, dass Sie eine hochwertige Maschine erhalten
1Alle Teile müssen überprüft werden.
2. Über 100 Produktionsprozesskontrollen
3. Über 200 Inspektionspunkte
4Probeverarbeitung jeder Maschine
5. 72 Stunden Probelauf vor der Lieferung
◆ 30 Jahre Forschung und Entwicklung, 1993 gegründet
◆ Hightech-Hersteller mit Forschungs- und Konstruktionskapazität
◆ Stabiles und ausgereiftes Versorgungssystem
◆ junge Vertriebs- und Ingenieure für sofortige Dienstleistungen ((24 Stunden online)
◆ Ergonomische und einfache Wartung
◆ Unser Konstruktionsprinzip: einfache Wartung und Installation, geringe Wartungskosten, keine Auswirkungen auf die Produktion
Häufige Fragen:
Q1. Sind Sie ein Handelsunternehmen oder ein Produktionsunternehmen?
ab dem Konnossement der Maschine.
Pr-Verkauf:Maßgeschneiderte Lösungen, Planung und Konstruktion;Ein-zu-Ein-Service
Nachverkaufsservice: 7 Tage, 24 Stunden, Fernleitung der Installation, Anschluss an das Software-System des Kunden
Sie werden zwischen Betrieben mit einer vollständigen Produktionskette durchgeführt, die Ihre zuverlässigste Garantie darstellt.
